5.1 透镜 课件（64张ppt）

(共64张PPT)
透
镜

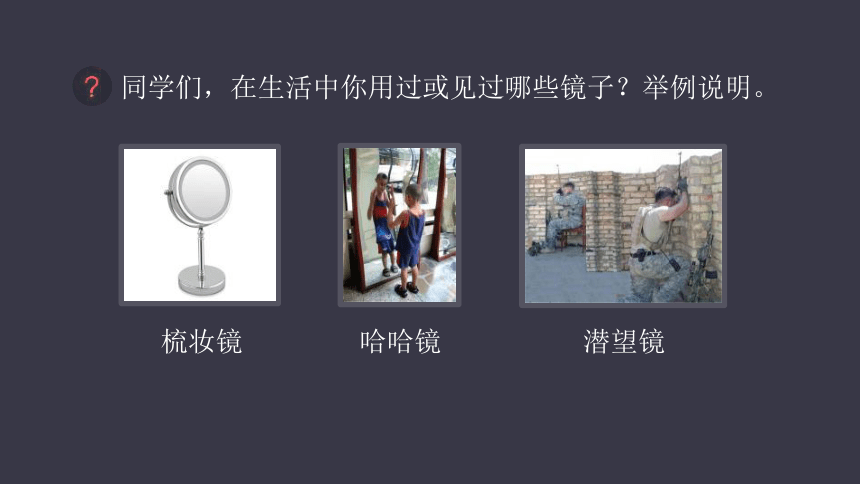

同学们，在生活中你用过或见过哪些镜子？举例说明。
梳妆镜
哈哈镜
潜望镜
凸面镜
凹面镜
透镜在生活中的应用

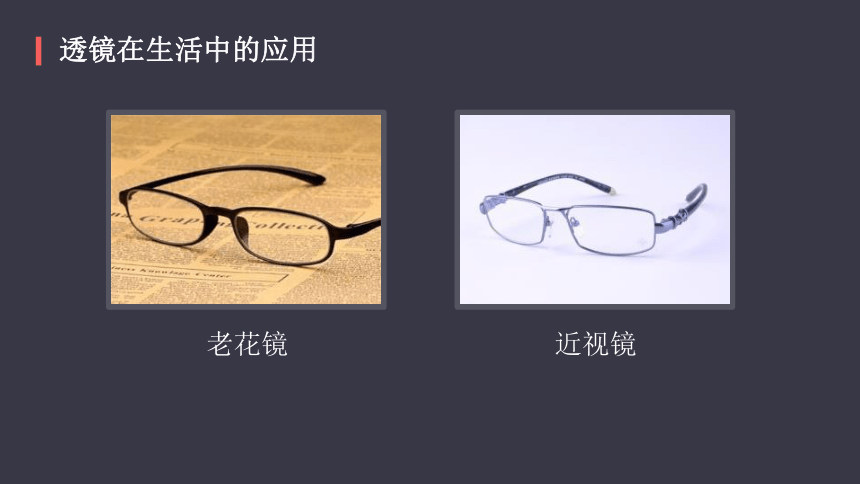

老花镜
近视镜
透镜在生活中的应用

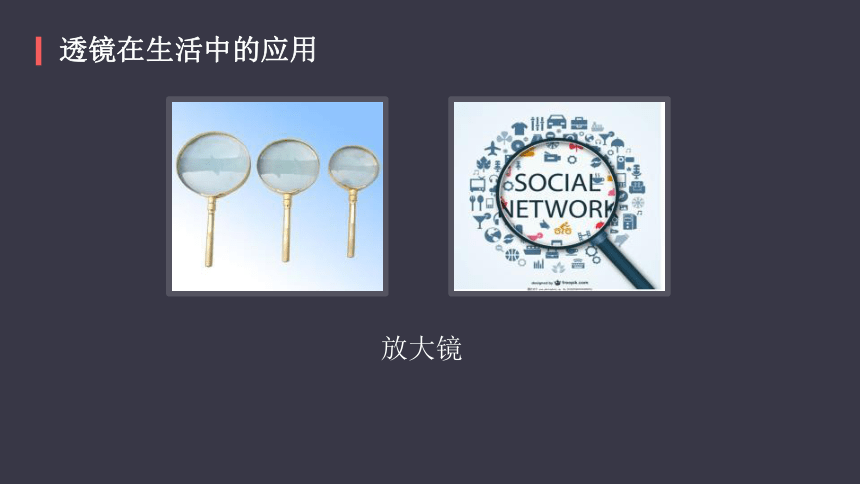

放大镜
透镜在生活中的应用

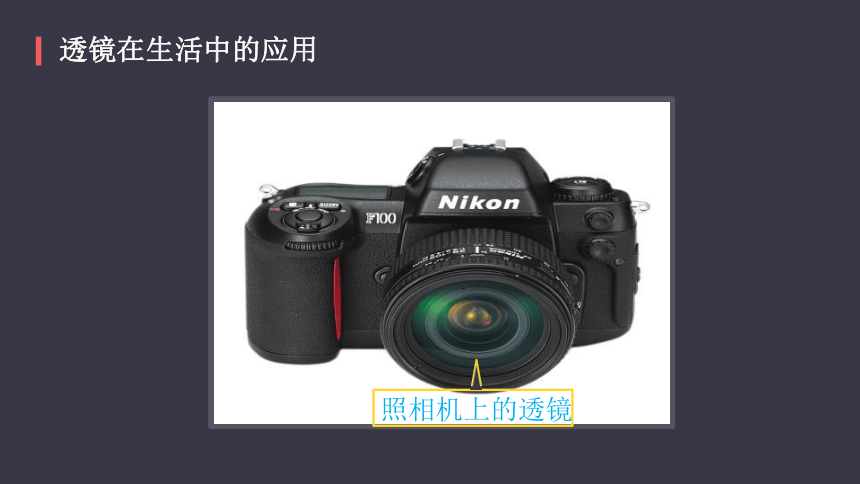

照相机上的透镜

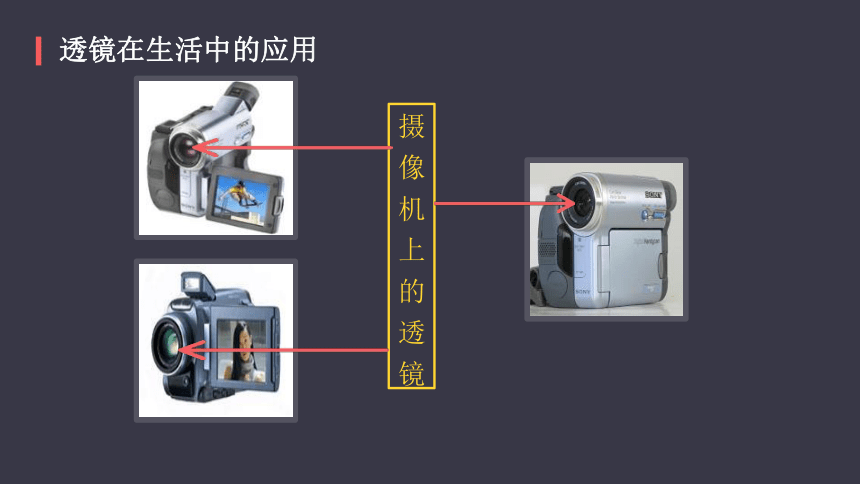

透镜在生活中的应用
摄
像
机
上
的
透
镜
透镜在生活中的应用

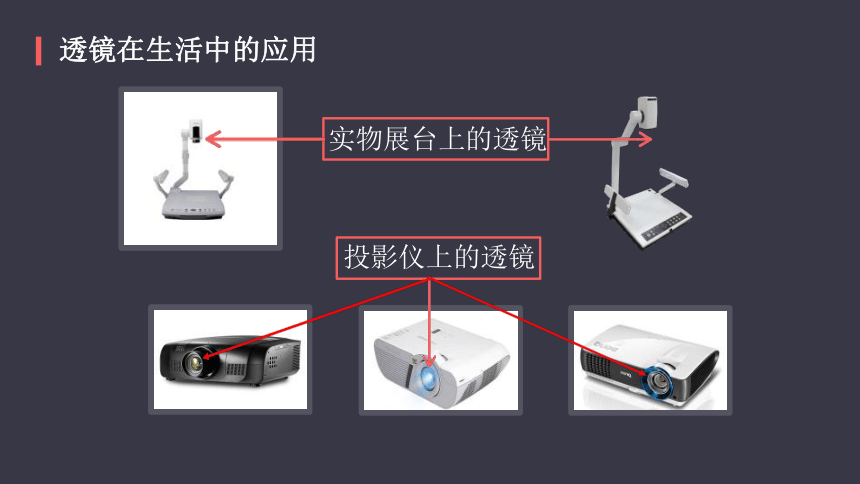

实物展台上的透镜
投影仪上的透镜
透镜在生活中的应用

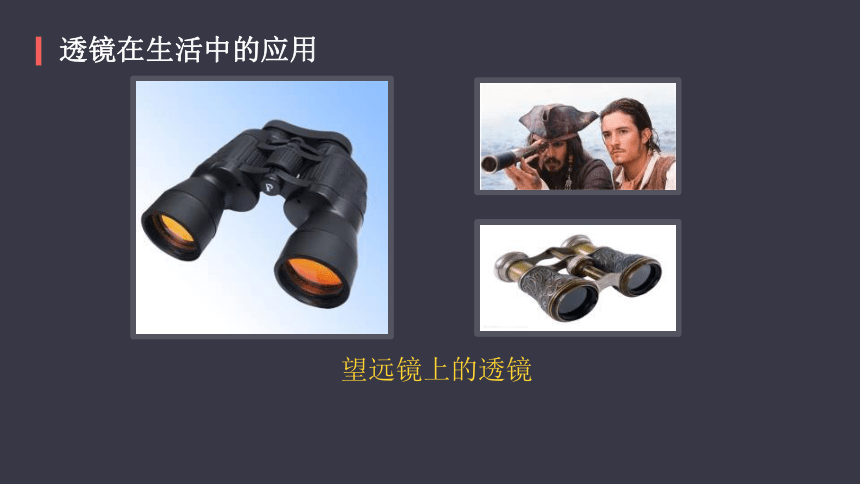

望远镜上的透镜

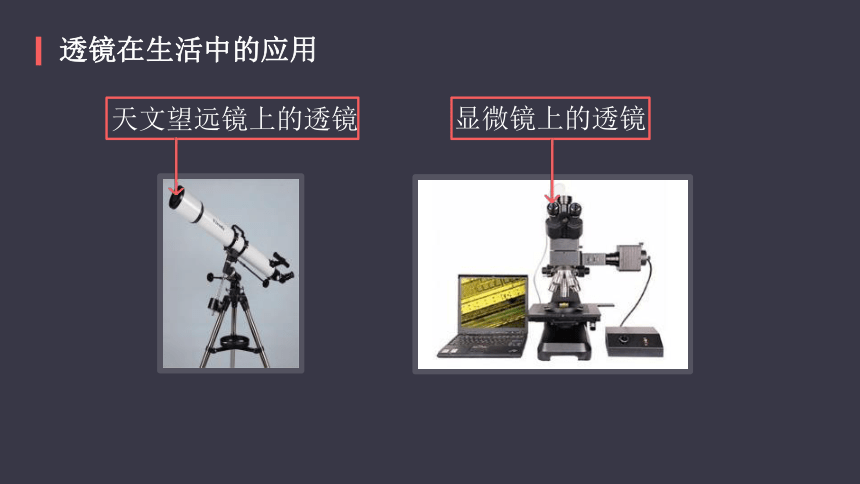

透镜在生活中的应用
天文望远镜上的透镜
显微镜上的透镜

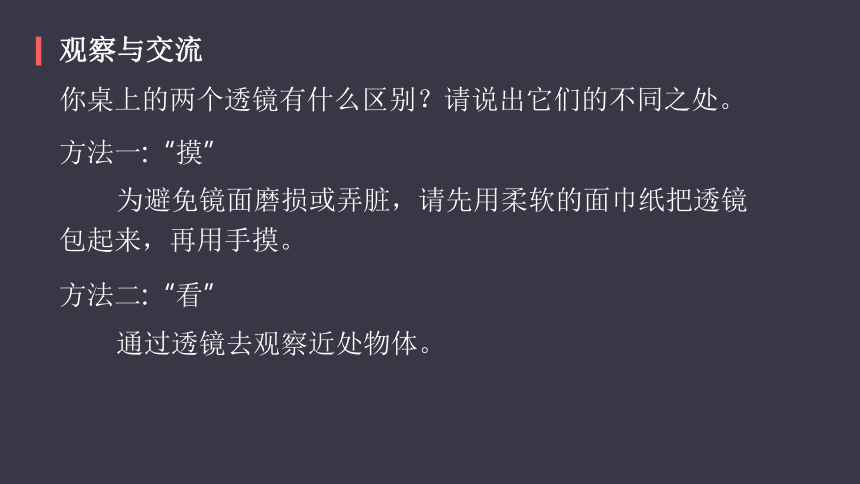

观察与交流
你桌上的两个透镜有什么区别？请说出它们的不同之处。
方法一:“摸”
?
?
?
?为避免镜面磨损或弄脏，请先用柔软的面巾纸把透镜包起来，再用手摸。
方法二:“看”
　　通过透镜去观察近处物体。

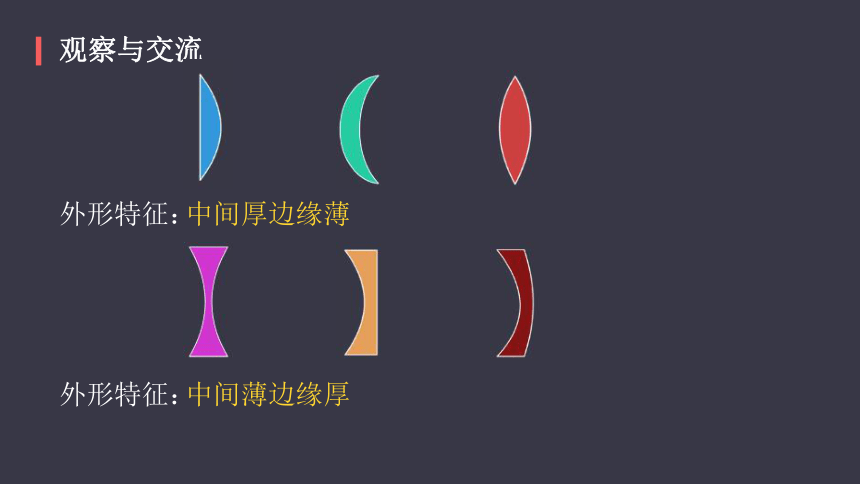

观察与交流
外形特征：
中间厚边缘薄
外形特征：
中间薄边缘厚
透镜的分类
透镜
纵剖面
中央厚
边缘薄
中央薄
边缘厚
凸透镜
凹透镜
练习
给透镜分类
A
B
C
D
E
F
属于凸透镜的是（?
?
?
?
?
?）
属于凹透镜的是（?
?
?
?
?
?）
A
C
D
B
E
F
透镜与球面
透镜的两个表面至少一个是球面的一部分。
如果透镜的厚度远小于球面的半径，这种透镜就叫做薄透镜。
薄透镜
凸透镜的主光轴和光心
1．主光轴：通过两个球面球心的直线。(主轴)
2．光心：主光轴上有一个特殊的点，通过这点的光线穿过透镜时不改变方向。
主光轴
光心
凹透镜的主光轴和光心
1．主光轴：通过两个球面球心的直线。(主轴)
2．光心：主光轴上有一个特殊的点，通过这点的光线穿过透镜时不改变方向。
主光轴
光心
透镜的几个重点名词
主光轴和光心:
主光轴
透镜的中心位置有一个点O——光心
主光轴
主光轴
光心O?
凸面镜和凹面镜对光的作用
凸面镜的发散作用
凹面镜的会聚作用
透镜对光的作用
试猜想光线通过透镜后会有什么现象？
观察实验现象
结论：凸透镜对光线有会聚作用
想一想：会聚后的光线一定相交吗？
理解会聚作用
想一想：会聚后的光线一定相交吗？
不一定相交
观察实验现象
结论：凹透镜对光线有发散作用
想一想：发散后的光线一定散开吗？
理解发散作用
想一想：发散后的光线一定散开吗？
不一定散开
练习
请根据光路图判断框内的镜是什么类型的。
练习
一束光线在空气中经过凸透镜折射后,下列说法中正确的是（?
?
?
）
A.一定是平行光束?
?
?
?
?B.一定不是平行光束
C.一定是发散光束?
?
?
?
?D.折射光束比原来的光束会聚些.
D
凸透镜的焦点
平行主光轴的光线会如何传播？
平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的焦点（F
）。
O
F
会聚的这一点是什么？
凸透镜有几个焦点？
凸透镜的焦点
O
F
O
凸透镜有两个焦点。
F
凸透镜的焦距
焦点到凸透镜光心的距离叫做焦距(
f
)。
两边的焦距相等
F
F
会聚能力与焦距
凸透镜的焦距越小，对光的会聚能力越强。
凹透镜有焦点吗？
O
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点（F
）。
凹透镜有几个虚焦点？
凹透镜的焦点
F
凹透镜的焦点
凹透镜有两个虚焦点。
O
F
F
凹透镜的焦距
O
F
F
焦点到凹透镜光心的距离叫做焦距(
f
)。
两边的焦距相等
发散能力与焦距
凹透镜的焦距越小，对光的发散能力越强。
练行于产光轴的光线，经凸透镜折射后，能______于主光轴上的一点，这一点叫________，因为它是实际光线会聚而成的，所以叫做实焦点，一个凸透镜有______个焦点，焦点到________的距离叫凸透镜的焦距，凸透镜两侧的焦距是_______的。
会聚
焦点
两
光心
相等
1、通过凸透镜光心
实验：探究通过凸透镜光心的光线怎样传播?
结论：通过光心的光线传播方向不改变。
2、平行于主光轴
实验：探究平行于凸透镜主光轴的光线如何传播？
结论：平行于凸透镜主光轴的光线会过焦点。
O
3、经过焦点入射
实验：经过焦点入射的光线通过凸透镜后是什么样的？
光路可逆
结论：经过凸透镜焦点的光线被折射后平行主光轴射出。
利用凸透镜能得到平行光!
F
小结
1、通过光心的光线，传播方向不改变。
2、平行于主光轴的光线，经凸透镜折射后通过焦点。
3、经过凸透镜焦点的光线，折射后平行于主光轴射出。
1、通过凹透镜光心
实验：探究通过凹透镜光心的光线怎样传播?
结论：通过光心的光线传播方向不改变。
2、平行于凹透镜主光轴
实验：探究平行于凹透镜主光轴的光线如何传播？
结论：平行于主光轴的光线，经凹透镜折射后发散，反向延长线通过虚焦点。
3、对着凹透镜异侧虚焦点入射
实验：对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？
结论：对着凹透镜异侧虚焦点入射的光线，折射后平行于主光轴射出
。
光路可逆
小结
1、通过光心的光线，传播方向不改变。
2、平行于主光轴的光线，经凹透镜折射后发散，反向延长线通过虚焦点。
3、对着凹透镜异侧虚焦点入射的光线，折射后平行于主光轴射出
。
练习
练习
要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（
　?
）
A．凸透镜前任意位置
B．凸透镜的焦点上
C．凹透镜前任意位置
D．凹透镜的焦点上
Ｂ
练习
在北极进行探索的工作人员丢失了火种，请你为在冰天雪地中工作的探险人员想想办法获得火种，替他们解决后顾之忧。
可以用凸透镜会聚阳光，点燃易燃物。
练习
你知道是谁惹得祸吗？?
?
?
?
?
?
?
?
?一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的尾巴着起了火，疼得它上窜下跳······??
因为塑料上的积水相当于凸透镜，能会聚阳光，高温点燃了贝贝的尾巴。
练习
郊游的时候，为什么不能把剩有液体的玻璃瓶扔在树林里？
因为剩有液体的玻璃瓶或塑料瓶相当于凸透镜，能会聚阳光，引起火灾。
练习
为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于水进入饮料瓶后对光的作用相当于一个_______镜，它对太阳光有_______作用，可能会导致森林火灾。
凸透
会聚
练习
在O点处填上适当的光学元件（至少三种）
练习
课本练习
1.如图，甲、乙两个凸透镜的焦距分别是3cm和5cm。画出平行光经过它们之后的光线。哪个凸透镜使光偏折得更显著些？
甲
乙
课本练习
2.要想利用凸透镜使小灯泡发出的光变成平行光，应该把小灯泡放在凸透镜的什么位置？试试看．在解决这个问题的时候，你利用了前面学过的什么知识？
课本练习
3.一束光通过透镜的光路如图所示，哪幅图是正确的？
甲
乙
丙
丁
4.根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜．
课本练习
三棱镜对光线的作用
三棱镜两次折射后向三棱镜较厚的一端偏折。
凸透镜是三棱镜的组合
凸透镜对光线起会聚作用，故凸透镜也叫会聚透镜。
F
凹透镜是三棱镜的组合
凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。
F
测量凸透镜的焦距
用什么办法找焦点、测焦距？
找到最小、最亮的光斑，这就是该凸透镜的焦点。
测量这个光斑到凸透镜的距离，就是该凸透镜的焦距。
分辨凸透镜和凹透镜的方法
你有几种简易的方法，辨别放大镜和眼镜是用凸透镜还是凹透镜？?
方法一：“摸”
厚薄部位
方法二：“看”
透过透镜观察物体
方法三：“照”
光路聚散
在这些辨别透镜种类的方法中，你认为哪种方法较好。为什么？
总结
一、透镜的分类：_______和_______?
二、关于透镜的名词：
1.________---通过两个球面球心的直线叫做透镜的主光轴。
2.________---主光轴上特殊的点，通过它的光线传播方向不改变，这个点叫做透镜的光心。
3.________---平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫焦点。
4.________---焦点到光心的距离叫焦距。
三、透镜对光线的作用：
1.凸透镜对光起_____作用；
2.凹透镜对光起_____作用
凸透镜?
?
凹透镜
主光轴
光心(O)
焦点(F)
焦距(
f
)
会聚
发散
总结
四、透镜对三条特殊光线的作用：
1、
通过光心的光线传播方向_____。
2、平行于主光轴的光线经凸透镜折射后__________
；
经凹透镜折射后发散，发散光线的反向延长线通过____________。
3、经过凸透镜焦点的光线折射后______________射出；
_______________________入射的光线折射后平行于主光轴射出
。
不变
通过焦点
异侧虚焦点
平行于主光轴
对着凹透镜异侧虚焦点
总结
五、测量凸透镜的焦距：
在太阳光下，找到_____、_____的光斑，就是凸透镜_____的位置。测量这个光斑到凸透镜的距离，就是该凸透镜的_____
。
六、分辨凸透镜和凹透镜的方法：
1、摸：______________的是凸透镜；______________的是凹透镜。
2、看：__________的是凸透镜；__________的是凹透镜。
3、照：阳光下能找到最小、最亮的光斑的就是_________。
最小
最亮
焦点
焦距
中间厚边缘薄
中间薄边缘厚
放大物体
缩小物体
凸透镜
