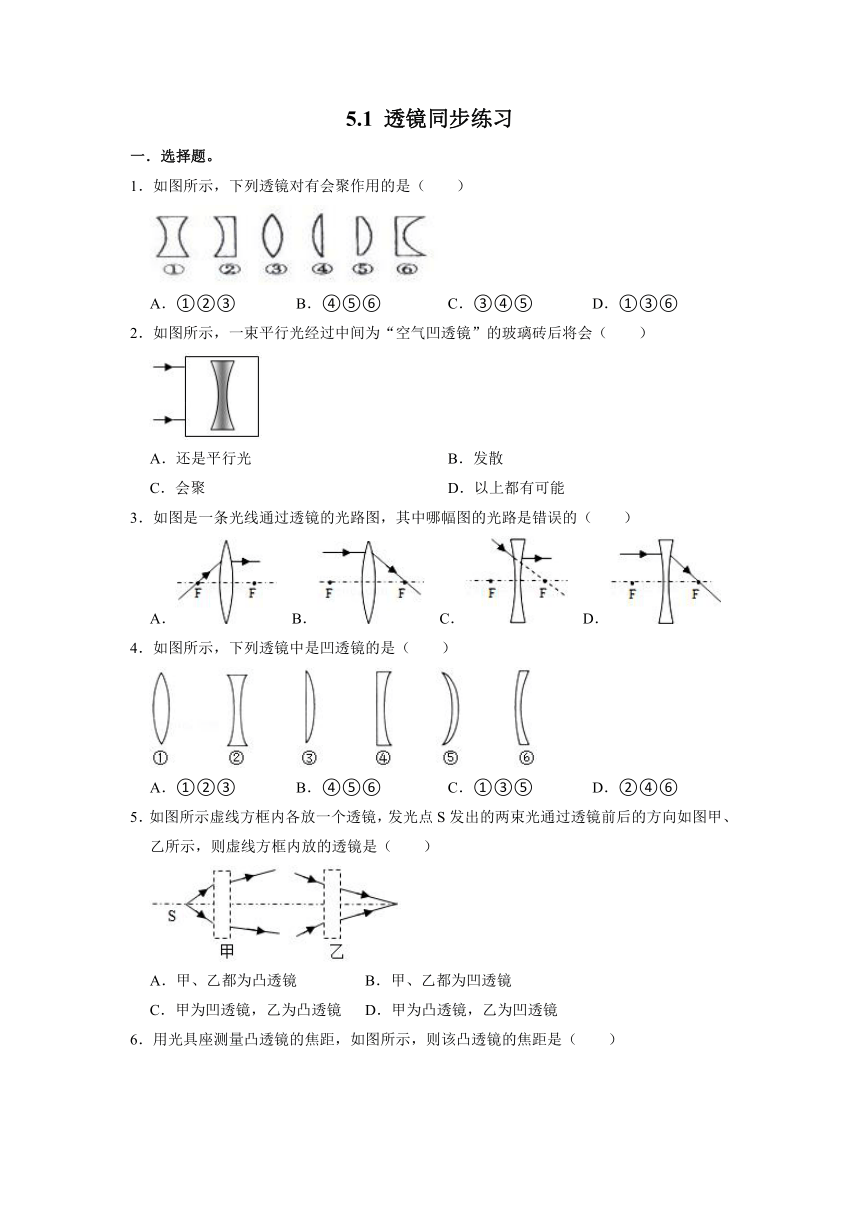

5.1
透镜同步练习
一.选择题。
1.如图所示,下列透镜对有会聚作用的是(  )
A.①②③
B.④⑤⑥
C.③④⑤
D.①③⑥
2.如图所示,一束平行光经过中间为“空气凹透镜”的玻璃砖后将会(  )
A.还是平行光
B.发散
C.会聚
D.以上都有可能
3.如图是一条光线通过透镜的光路图,其中哪幅图的光路是错误的(  )
A.
B.
C.
D.
4.如图所示,下列透镜中是凹透镜的是(  )
A.①②③
B.④⑤⑥
C.①③⑤
D.②④⑥
5.如图所示虚线方框内各放一个透镜,发光点S发出的两束光通过透镜前后的方向如图甲、乙所示,则虚线方框内放的透镜是(  )
A.甲、乙都为凸透镜
B.甲、乙都为凹透镜
C.甲为凹透镜,乙为凸透镜
D.甲为凸透镜,乙为凹透镜

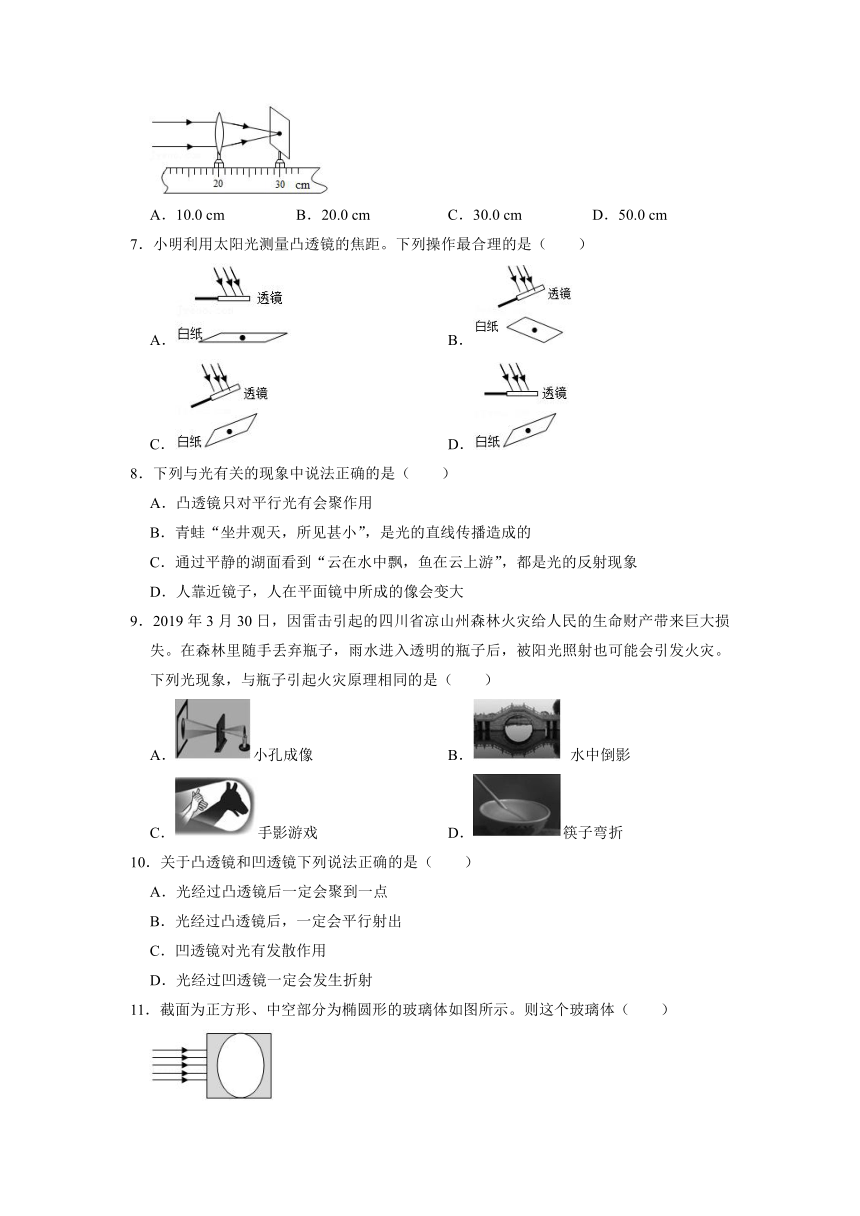

6.用光具座测量凸透镜的焦距,如图所示,则该凸透镜的焦距是(  )
A.10.0
cm
B.20.0
cm
C.30.0
cm
D.50.0
cm
7.小明利用太阳光测量凸透镜的焦距。下列操作最合理的是(  )
A.
B.
C.
D.
8.下列与光有关的现象中说法正确的是(  )
A.凸透镜只对平行光有会聚作用
B.青蛙“坐井观天,所见甚小”,是光的直线传播造成的
C.通过平静的湖面看到“云在水中飘,鱼在云上游”,都是光的反射现象
D.人靠近镜子,人在平面镜中所成的像会变大
9.2019年3月30日,因雷击引起的四川省凉山州森林火灾给人民的生命财产带来巨大损失。在森林里随手丢弃瓶子,雨水进入透明的瓶子后,被阳光照射也可能会引发火灾。下列光现象,与瓶子引起火灾原理相同的是(  )
A.小孔成像
B.
水中倒影
C.手影游戏
D.筷子弯折
10.关于凸透镜和凹透镜下列说法正确的是(  )
A.光经过凸透镜后一定会聚到一点
B.光经过凸透镜后,一定会平行射出
C.凹透镜对光有发散作用
D.光经过凹透镜一定会发生折射

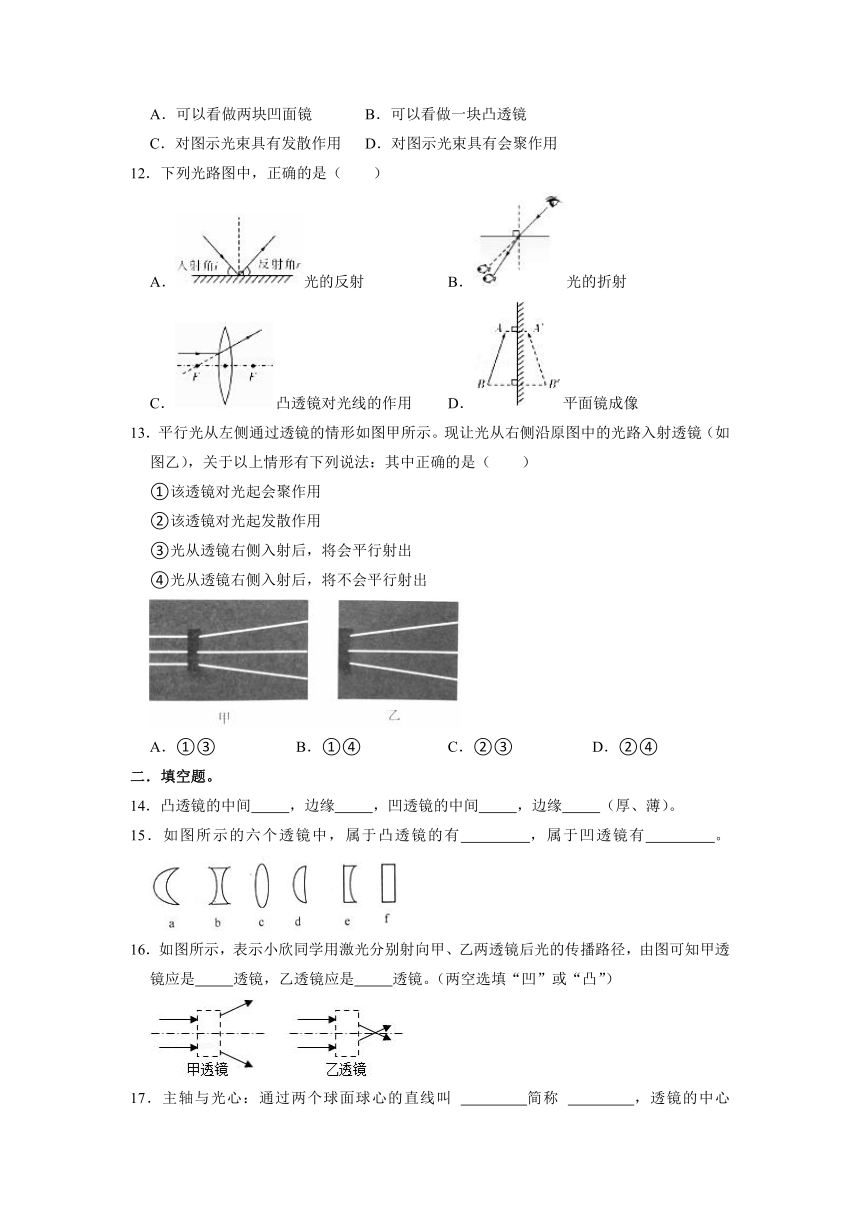

11.截面为正方形、中空部分为椭圆形的玻璃体如图所示。则这个玻璃体(  )
A.可以看做两块凹面镜
B.可以看做一块凸透镜
C.对图示光束具有发散作用
D.对图示光束具有会聚作用
12.下列光路图中,正确的是(  )
A.光的反射
B.光的折射
C.凸透镜对光线的作用
D.平面镜成像
13.平行光从左侧通过透镜的情形如图甲所示。现让光从右侧沿原图中的光路入射透镜(如图乙),关于以上情形有下列说法:其中正确的是(  )
①该透镜对光起会聚作用
②该透镜对光起发散作用
③光从透镜右侧入射后,将会平行射出
④光从透镜右侧入射后,将不会平行射出
A.①③
B.①④
C.②③
D.②④
二.填空题。
14.凸透镜的中间
 ,边缘
 ,凹透镜的中间
 ,边缘
 (厚、薄)。
15.如图所示的六个透镜中,属于凸透镜的有
 ,属于凹透镜有
 。
16.如图所示,表示小欣同学用激光分别射向甲、乙两透镜后光的传播路径,由图可知甲透镜应是
 透镜,乙透镜应是
 透镜。(两空选填“凹”或“凸”)
17.主轴与光心:通过两个球面球心的直线叫

 简称

 ,透镜的中心叫

 。

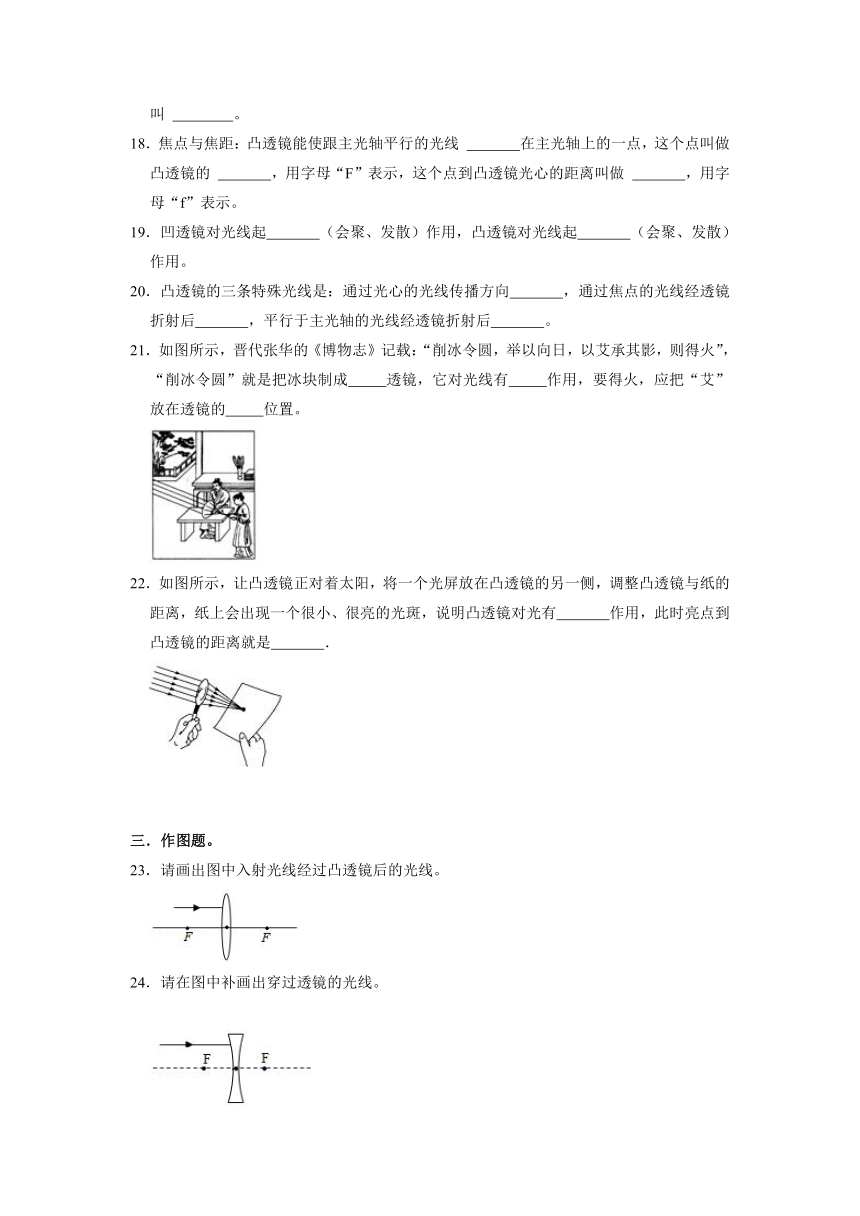

18.焦点与焦距:凸透镜能使跟主光轴平行的光线

 在主光轴上的一点,这个点叫做凸透镜的

 ,用字母“F”表示,这个点到凸透镜光心的距离叫做

 ,用字母“f”表示。
19.凹透镜对光线起
 (会聚、发散)作用,凸透镜对光线起
 (会聚、发散)作用。
20.凸透镜的三条特殊光线是:通过光心的光线传播方向
 ,通过焦点的光线经透镜折射后
 ,平行于主光轴的光线经透镜折射后
 。
21.如图所示,晋代张华的《博物志》记载:“削冰令圆,举以向日,以艾承其影,则得火”,“削冰令圆”就是把冰块制成
 透镜,它对光线有
 作用,要得火,应把“艾”放在透镜的
 位置。
22.如图所示,让凸透镜正对着太阳,将一个光屏放在凸透镜的另一侧,调整凸透镜与纸的距离,纸上会出现一个很小、很亮的光斑,说明凸透镜对光有
 作用,此时亮点到凸透镜的距离就是
 .
三.作图题。
23.请画出图中入射光线经过凸透镜后的光线。
24.请在图中补画出穿过透镜的光线。

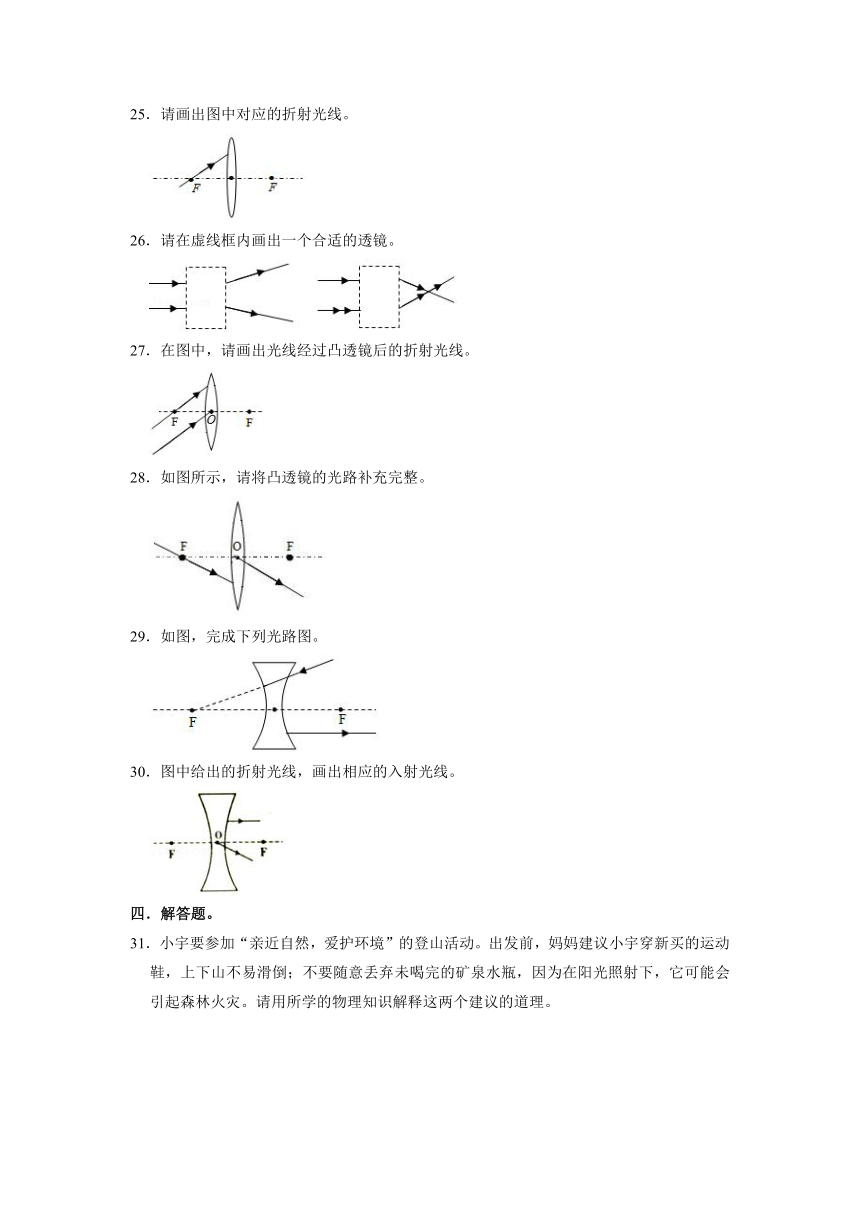

25.请画出图中对应的折射光线。
26.请在虚线框内画出一个合适的透镜。
27.在图中,请画出光线经过凸透镜后的折射光线。
28.如图所示,请将凸透镜的光路补充完整。
29.如图,完成下列光路图。
30.图中给出的折射光线,画出相应的入射光线。
四.解答题。
31.小宇要参加“亲近自然,爱护环境”的登山活动。出发前,妈妈建议小宇穿新买的运动鞋,上下山不易滑倒;不要随意丢弃未喝完的矿泉水瓶,因为在阳光照射下,它可能会引起森林火灾。请用所学的物理知识解释这两个建议的道理。
5.1
透镜同步练习参考答案与试题解析
一.选择题。
1.如图所示,下列透镜对有会聚作用的是(  )
A.①②③
B.④⑤⑥
C.③④⑤
D.①③⑥
【分析】中间厚、边缘薄的透镜叫做凸透镜,而中间薄、边缘厚的透镜叫做凹透镜,凸透镜对光线有会聚作用,凹透镜对光线有发散作用。
【解答】解:根据凸透镜和凹透镜的形状特点可知,③④⑤都是中间厚、边缘薄的透镜,都是凸透镜,①②⑥都是中间薄、边缘厚的透镜,都是凹透镜,
并且凸透镜对光线有聚作用,所以可以对光有会聚作用的有三个。
故选:C。
【点评】本题主要考查了透镜的分类及凸透镜对光线的会聚作用。
2.如图所示,一束平行光经过中间为“空气凹透镜”的玻璃砖后将会(  )
A.还是平行光
B.发散
C.会聚
D.以上都有可能
【分析】可以看作是两个凸透镜组合在一起了,而凸透镜对光线有会聚作用。
【解答】解:中间为“空气凹透镜”的玻璃砖可看作是两个凸透镜组合在一起了,而光线经过凸透镜后会变得会聚,经过两个凸透镜变得更加会聚。
故选:C。
【点评】本题容易答成是发散的,是由于没有看清题意中强调的是“空气凹透镜”的玻璃砖,这样的玻璃砖相当于两个凸透镜,对光线有会聚作用。
3.如图是一条光线通过透镜的光路图,其中哪幅图的光路是错误的(  )
A.
B.
C.
D.
【分析】首先要仔细观察入射光线的特点,然后再根据透镜的光学特点判断折射光线是否正确。
【解答】解:A、过焦点的光线经凸透镜折射后将平行于主光轴,故A正确;
B、平行于凸透镜主光轴的光线经凸透镜折射后过焦点,故B正确;
C、延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴,故C正确;
D、平行于主光轴的光线经凹透镜折射后,其折射光线的反向延长线过焦点,故D错误。
故选:D。
【点评】凸透镜三条特殊光线的作图:①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜折射后传播方向不改变。
凹透镜三条特殊光线的作图:①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。②平行于主光轴的光线经凹透镜折射后,其折射光线的反向延长线过焦点。③过光心的光线经凹透镜折射后传播方向不改变。
4.如图所示,下列透镜中是凹透镜的是(  )
A.①②③
B.④⑤⑥
C.①③⑤
D.②④⑥
【分析】中间厚边缘薄的透镜叫凸透镜,中间薄边缘厚的透镜叫凹透镜。
【解答】解:由题图知,中间比边缘厚的是凸透镜,有①③⑤;中间比边缘薄的是凹透镜,有②④⑥。
故ABC错误,D正确。
故选:D。
【点评】知道凸透镜和凹透镜的区别,可解答此题。
5.如图所示虚线方框内各放一个透镜,发光点S发出的两束光通过透镜前后的方向如图甲、乙所示,则虚线方框内放的透镜是(  )
A.甲、乙都为凸透镜
B.甲、乙都为凹透镜
C.甲为凹透镜,乙为凸透镜
D.甲为凸透镜,乙为凹透镜
【分析】凸透镜对光线有会聚作用,凹透镜对光线有发散作用。
【解答】解:由图甲可知,发光点S发出的两束光通过甲透镜后折射光线变得会聚了,因此甲图应是凸透镜;发光点S发出的两束光通过乙透镜后折射光线变得发散了,因此乙图应是凹透镜。
故选:D。
【点评】在判断经透镜折射后的光线是“会聚”还是“发散”时,可用延长入射光线的方法来判断。
6.用光具座测量凸透镜的焦距,如图所示,则该凸透镜的焦距是(  )
A.10.0
cm
B.20.0
cm
C.30.0
cm
D.50.0
cm
【分析】图示是利用了平行光聚焦法来测量凸透镜的焦距,焦点到凸透镜的光心的距离叫做焦距。
【解答】解:凸透镜所对刻度值为20.0
cm,光屏所对刻度值为30.0
cm,所以焦点到凸透镜光心的距离为10.0
cm,所以凸透镜的焦距为10.0
cm。
故选:A。
【点评】本题考查了如何得出透镜的焦距,属于基础题。
7.小明利用太阳光测量凸透镜的焦距。下列操作最合理的是(  )
A.
B.
C.
D.
【分析】平行于主光轴的光线,经凸透镜折射后会聚于凸透镜的焦点。据此可以利用会聚太阳光法测凸透镜的焦距:
太阳光可以近似看为平行光源,将凸透镜正对着太阳光,太阳光经凸透镜后将会聚在焦点。所以把光屏置于另一侧,改变光屏与凸透镜间的距离,直到光屏上出现一个最小、最亮的光斑,这个光斑便为焦点,测出光斑到凸透镜的距离,便是焦距。
【解答】解:
利用会聚太阳光法测焦距时,要将凸透镜正对着太阳光,太阳光经凸透镜后将会聚在焦点。所以把白纸(光屏)置于另一侧,改变白纸与凸透镜间的距离,直到光屏上出现一个最小、最亮的光斑,这个光斑便为焦点,测出光斑到凸透镜的距离,即为凸透镜的焦距;
则由各选项图可知,AD的操作错误;而B图不方便测光斑到凸透镜的距离,C图中白纸与凸透镜平行,便于测出焦距,故C最合理。
故选:C。
【点评】本题考查了会聚太阳光法测凸透镜焦距的方法,注意:凸透镜要正对太阳光。
8.下列与光有关的现象中说法正确的是(  )
A.凸透镜只对平行光有会聚作用
B.青蛙“坐井观天,所见甚小”,是光的直线传播造成的
C.通过平静的湖面看到“云在水中飘,鱼在云上游”,都是光的反射现象
D.人靠近镜子,人在平面镜中所成的像会变大
【分析】(1)凸透镜对所有光线都有会聚作用;
(2)光在同一均匀介质中沿直线传播,光沿直线传播的例子有:小孔成像、影子的形成、日食和月食现象等;
(3)水中物体的光经水面斜射入空气中时,会发生折射现象,折射光线远离法线,我们逆着折射光线的方向能看到比物体实际位置较浅的虚像;
(4)物体在平面镜中成虚像,物与像的大小相等。
【解答】解:
A、凸透镜对任何光线都有会聚作用,不单指对平行光,故A错误;
B、青蛙“坐井观天,所见甚小”,这是光的直线传播造成的,故B正确;
C、“云在水中飘,鱼在云上游”,“云在水中飘”是天上的云在水中成的像,是光的反射现象;而人在岸上看到水中鱼是光的折射现象,故C错误;
D、平面镜所成像的大小跟物体大小相等,与物体到镜面的距离无关,所以,人面镜时,人在平面镜中所成像的大小不变,故D错误。
故选:B。
【点评】本题考查了光学知识在生产和生活中的应用,是一道光学综合题,但难度不大。
9.2019年3月30日,因雷击引起的四川省凉山州森林火灾给人民的生命财产带来巨大损失。在森林里随手丢弃瓶子,雨水进入透明的瓶子后,被阳光照射也可能会引发火灾。下列光现象,与瓶子引起火灾原理相同的是(  )
A.小孔成像
B.
水中倒影
C.手影游戏
D.筷子弯折
【分析】玻璃凸透镜、水凸透镜、冰凸透镜等其他透明物质的凸透镜都对光线有会聚作用。
【解答】解:在森林里随地丢弃瓶子,雨水进入透明的瓶子后,形成水凸透镜,水凸透镜对光线有会聚作用,能使太阳光会聚于一点,这点的温度很高,会把枯叶点燃,导致森林火灾,这是光的折射现象;
AC、小孔成像、手影游戏是由光的直线传播形成的,故AC错误;
B、水中倒影属于平面镜成像,是由光的反射形成的,故B错误;
D、筷子弯折是由光的折射形成的,故D正确。
故选:D。
【点评】本题考查了三种光现象和凸透镜对光线的作用,属于基础题。
10.关于凸透镜和凹透镜下列说法正确的是(  )
A.光经过凸透镜后一定会聚到一点
B.光经过凸透镜后,一定会平行射出
C.凹透镜对光有发散作用
D.光经过凹透镜一定会发生折射
【分析】凸透镜对光线的会聚作用;凹透镜对光线有发散作用;过光心的光线经凸透镜或凹透镜后,光的传播方向不变。
【解答】解:
AB、凸透镜对光线的会聚作用,这种会聚是相对于原来的光线,所以光经过凸透镜后不一定会聚到一点,也不一定会平行射出,故AB错误;
C、凹透镜对光有发散作用,故C正确;
D、过光心的光线经凸透镜或凹透镜后,光的传播方向不变,所以光经过凹透镜不一定会发生折射,故D错误。
故选:C。
【点评】透镜对光线的作用是需要比较射入透镜和射出透镜光线的关系,如果射出光线比射入光线更靠近法线,那么该透镜对光线有会聚作用;如果远离法线,则对光线有发散作用。
11.截面为正方形、中空部分为椭圆形的玻璃体如图所示。则这个玻璃体(  )
A.可以看做两块凹面镜
B.可以看做一块凸透镜
C.对图示光束具有发散作用
D.对图示光束具有会聚作用
【分析】图中,玻璃体被中空分成了两部分,这两部分都属于凹透镜,凹透镜对光有发散作用。
【解答】解:玻璃体被中空(中间是空气)分成了两部分,这两部分都是中间薄、边缘厚,都是凹透镜,对光线有发散作用,因此平行光经过玻璃砖后,会变得发散。
故选:C。
【点评】本题中的一个干扰因素就是那个凸形的中空部分,学生往往只注意到了中空部分的形状,而忽视了对光线起主要作用的其实是玻璃体。
12.下列光路图中,正确的是(  )
A.光的反射
B.光的折射
C.凸透镜对光线的作用
D.平面镜成像
【分析】(1)入射角为入射光线与法线之间的夹角,反射角为反射光线与法线之间的夹角;
(2)人看到物体,是因为有光线进入人的眼睛;
(3)平行于主光轴的光线经过凸透镜后过焦点;
(4)平面镜成像时,像与物体关于镜面是对称的,且像为虚像。
【解答】解:
A、入射角为入射光线与法线之间的夹角,反射角为反射光线与法线之间的夹角;图中入射角和反射角标错了,故A错误;
B、人看到水中的鱼是因为鱼反射的光线从水中斜射入空气中时发生折射后进入人的眼睛,图中光线的传播方向错误,故B错误;
C、平行于主光轴的光线经过凸透镜后过焦点,图中的光线发散了,故C错误;
D、根据平面镜成像的特点可知,像与物体关于镜面是对称的,所成的像是虚像,故D正确。
故选:D。
【点评】本题考查了反射角和入射角的概念、光的折射、凸透镜对光线的作用、平面镜成像的特点,属于基础题。
13.平行光从左侧通过透镜的情形如图甲所示。现让光从右侧沿原图中的光路入射透镜(如图乙),关于以上情形有下列说法:其中正确的是(  )
①该透镜对光起会聚作用
②该透镜对光起发散作用
③光从透镜右侧入射后,将会平行射出
④光从透镜右侧入射后,将不会平行射出
A.①③
B.①④
C.②③
D.②④
【分析】凹透镜对光线具有发散作用,属于光的折射;在光的折射中,光路是可逆的。
【解答】解:
①②由图可知,平行于主光轴的光线经过该透镜后,折射光线不是平行光线了,变得发散了,故该透镜对光线有发散作用,故①错误、②正确;
③④根据光路是可逆的可知,光从右侧沿原图中的光路入射,折射光线将变为平行光线,故④错误、③正确。
故选:C。
【点评】本题考查了凹透镜对光线的作用、光路的可逆性,属于基础题目。
二.填空题。
14.凸透镜的中间 厚 ,边缘 薄 ,凹透镜的中间 薄 ,边缘 厚 (厚、薄)。
【分析】中间比边缘厚的透镜是凸透镜;中间比边缘薄的透镜是凹透镜。
【解答】解:
凸透镜的中间厚,边缘薄,对光线有会聚作用;凹透镜的中间薄,边缘厚,对光线有发散作用。
故答案为:厚,薄;
薄,厚。
【点评】本题主要考查了凸透镜和凹透镜的定义,是一道基础题。
15.如图所示的六个透镜中,属于凸透镜的有 acd ,属于凹透镜有 be 。
【分析】根据凸透镜和凹透镜定义进行判断。
中间比边缘厚的透镜是凸透镜。
中间比边缘薄的透镜是凹透镜。
【解答】解:根据凸透镜和凹透镜的形状特点可知,acd都是中间厚、边缘薄的透镜,都是凸透镜;be都是中间薄、边缘厚的透镜,都是凹透镜。
故答案为:acd;be。
【点评】判断透镜是凸透镜还是凹透镜有多种方法:根据定义判断;根据成像情况进行判断;根据对光线的作用进行判断。
16.如图所示,表示小欣同学用激光分别射向甲、乙两透镜后光的传播路径,由图可知甲透镜应是 凹 透镜,乙透镜应是 凸 透镜。(两空选填“凹”或“凸”)
【分析】要解决此题,需要掌握凸透镜与凹透镜对光线的作用,知道凸透镜有会聚光线的作用,凹透镜有发散光线的作用。
【解答】解:通过甲透镜的光线比起入射光线更加远离主光轴,所以甲对光线有发散作用,因此甲是凹透镜。
从图知,通过乙透镜的光线比入射光线向主光轴靠拢,所以乙对光线有会聚作用,因此乙是凸透镜。
故答案为:凹;凸。
【点评】此题主要考查了凸透镜与凹透镜对光线的作用。要知道凸透镜对光线有会聚作用,凹透镜对光线有发散作用。
17.主轴与光心:通过两个球面球心的直线叫
 主光轴 简称
 主轴 ,透镜的中心叫
 光心 。
【分析】透镜一般多是由两个以上的凸凹圆形透明体组成,每个透明体均有两个曲率半径和两个球心,连接两个球面的中心就是主光轴.通俗的说法是:通过透镜两侧球心的直线,叫做主光轴,简称主轴;
每个透镜主轴上都有一个特殊点:凡是通过该点的光,其传播方向不变,这个点叫光心。
【解答】解:通过两个球面球心的直线叫主光轴,简称主轴,透镜的中心叫光心。
故答案为:主光轴;主轴;光心。
【点评】本题根据主要考查了透镜的主光轴和光心,属于基础识记题。
18.焦点与焦距:凸透镜能使跟主光轴平行的光线
 会聚 在主光轴上的一点,这个点叫做凸透镜的
 焦点 ,用字母“F”表示,这个点到凸透镜光心的距离叫做
 焦距 ,用字母“f”表示。
【分析】通过透镜两侧球心的直线,叫做主光轴,简称主轴;
焦距:焦点到光心的距离;
焦点:凸透镜能使平行于主光轴的光会聚在一点,这个点叫焦点。
【解答】解:凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点,这个点叫做凸透镜的用焦点,字母“F”表示,这个点到凸透镜光心的距离叫做焦距,用字母“f”表示。
故答案为:会聚;焦点;焦距。
【点评】本题根据主要考查了透镜的焦点和焦距,属于基础识记题。
19.凹透镜对光线起 发散 (会聚、发散)作用,凸透镜对光线起 会聚 (会聚、发散)作用。
【分析】透镜分为凸透镜和凹透镜两种,凸透镜对光有会聚的作用,而凹透镜对光有发散的作用。
【解答】解:透镜分为凸透镜和凹透镜两种,根据它们的不同光学特征可知,凹透镜对光线起发散作用,凸透镜对光线起会聚作用。
故答案为:发散;会聚。
【点评】了解凸透镜和凹透镜不同的光学特征是解答的关键,同时还应知道它们的光学特征在实际中的应用。
20.凸透镜的三条特殊光线是:通过光心的光线传播方向 不变 ,通过焦点的光线经透镜折射后 平行于主光轴 ,平行于主光轴的光线经透镜折射后 通过焦点 。
【分析】凸透镜的三条特殊光线:①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜折射后传播方向不改变。
【解答】解:①对于凸透镜,过光心的光线传播方向不改变。
②凸透镜对光线有会聚作用,一束平行光经过凸透镜后会会聚在焦点上,所以平行于主光轴的光线经透镜折射后通过焦点。
③利用光路是可逆的,通过焦点的光线经透镜折射后将会平行于主光轴射出。
故答案为:不变,平行于主光轴,通过焦点。
【点评】“凸透镜的三条特殊光线”是完成凸透镜光路图的依据,要熟练掌握。
21.如图所示,晋代张华的《博物志》记载:“削冰令圆,举以向日,以艾承其影,则得火”,“削冰令圆”就是把冰块制成 凸 透镜,它对光线有 会聚 作用,要得火,应把“艾”放在透镜的 焦点 位置。
【分析】凸透镜对光线有会聚作用,平行于主光轴的光线,经凸透镜折射后会聚成一点,这点是凸透镜的焦点,焦点的温度很高。
【解答】解:要取火需要将光线会聚,所以应该将冰块制成凸透镜,凸透镜会把光线集中在焦点上时,所以当把艾放在焦点上时,会随着温度的升高达到燃点时即可燃烧。
故答案为:凸;会聚;焦点。
【点评】此题考查了凸透镜的特点及灵活利用凸透镜解决生活实际问题的能力,是中考考查的热点。
22.如图所示,让凸透镜正对着太阳,将一个光屏放在凸透镜的另一侧,调整凸透镜与纸的距离,纸上会出现一个很小、很亮的光斑,说明凸透镜对光有 会聚 作用,此时亮点到凸透镜的距离就是 焦距 .
【分析】根据凸透镜对光线的会聚作用和凸透镜焦距(焦点到凸透镜的距离)的认识来作答
【解答】解:由图可知,平行于主光轴的光线经过凸透镜后得到一个很小、很亮的光斑,该光斑就是凸透镜焦点的位置,这表明凸透镜对光线有会聚作用;此时亮点(焦点)到凸透镜的距离就是焦距.
故答案为:会聚;焦距.
【点评】本题考查了凸透镜对光线的作用、焦距的测量方法,属于基础知识.
三.作图题。
23.请画出图中入射光线经过凸透镜后的光线。
【分析】在作凸透镜的光路图时,先确定所给的光线的特点再根据透镜的光学特点来作图。
【解答】解:平行于主光轴的光线经凸透镜折射后将过焦点。如图所示:
【点评】凸透镜的三条特殊光线:①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜折射后传播方向不改变。
24.请在图中补画出穿过透镜的光线。
【分析】利用凹透镜的三条特殊光线作图:①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴;②平行于主光轴的光线经凹透镜折射后,其折射光线的反向延长线过焦点;③过光心的光线经凹透镜折射后传播方向不改变。
【解答】解:由图可知,入射光线平行于凹透镜的主光轴,折射光线会远离主光轴,折射光线的反向延长线通过焦点,如图所示:
【点评】对于凸透镜、凹透镜的作图,要知道三条特殊光线的内容,属于基础题目。
25.请画出图中对应的折射光线。
【分析】从焦点发出的光线经过凸透镜后会平行于主光轴。
【解答】解:从焦点发出的光线经过凸透镜折射后会变成平行于主光轴的光线,如图所示:
【点评】凸透镜的三条特殊光线:①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜后传播方向不改变。
26.请在虚线框内画出一个合适的透镜。
【分析】凹透镜对光具有发散作用、凸透镜对光线具有会聚作用。先判断通过透镜的光相对于入射的光是会聚了还是发散了再判断透镜的种类。
【解答】解:由图知,折射光线比原来的入射光线远离主光轴了,所以此透镜对光线有发散作用,应填凹透镜,如图所示:
由图知,折射光线比原来的入射光线靠近主光轴了,所以此透镜对光线有会聚作用,应填凸透镜,如图所示:
【点评】本题考查学生对凸透镜和凹透镜光学特点的了解及应用,属于基础性的知识。凸透镜对光线有会聚作用,凹透镜对光线有发散作用。能够判断出光线经透镜后变得发散还是会聚,是解决此类题目的关键。
27.在图中,请画出光线经过凸透镜后的折射光线。
【分析】仔细观察入射光线和折射光线的特点,根据凸透镜的光学特点作图。
【解答】解:通过焦点的光线经凸透镜折射后将平行于主光轴,过光心的光线经凸透镜折射后传播方向不改变,如图所示:
【点评】本题主要考查凸透镜的三条特殊光线:过光心的光线其传播方向不变;过焦点的光线折射后平行于主光轴;平行于主光轴的光线折射后过焦点。
28.如图所示,请将凸透镜的光路补充完整。
【分析】在作凸透镜的光路图时,先确定所给的光线的特点再根据透镜的光学特点(三条特殊光线)来作图。
【解答】解:
通过焦点的光线经凸透镜折射后将平行于主光轴,过光心的光线经凸透镜折射后传播方向不改变,如图所示:
【点评】凸透镜的三条特殊光线:①通过焦点的光线经凸透镜折射后将平行于主光轴,②平行于主光轴的光线经凸透镜折射后将过焦点,③过光心的光线经凸透镜折射后传播方向不改变。
29.如图,完成下列光路图。
【分析】在作凹透镜的光路图时,先确定所给的光线的特点再根据透镜的光学特点来作图。
【解答】解:延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴,如图所示:
【点评】凹透镜三条特殊光线的作图:①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。②平行于主光轴的光线经凹透镜折射后,其折射光线的反向延长线过焦点。③过光心的光线经凹透镜折射后传播方向不改变。
30.图中给出的折射光线,画出相应的入射光线。
【分析】仔细观察入射光线的特点,根据凹透镜的三条特殊光线作图。
【解答】解:
延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴;过光心的光线经凹透镜折射后传播方向不改变。如图所示:
【点评】凹透镜三条特殊光线的作图:①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。②平行于主光轴的光线经凹透镜折射后,其折射光线的反向延长线过焦点。③过光心的光线经凹透镜折射后传播方向不改变。
四.解答题。
31.小宇要参加“亲近自然,爱护环境”的登山活动。出发前,妈妈建议小宇穿新买的运动鞋,上下山不易滑倒;不要随意丢弃未喝完的矿泉水瓶,因为在阳光照射下,它可能会引起森林火灾。请用所学的物理知识解释这两个建议的道理。
【分析】影响摩擦力大小的因素有两个:压力大小和接触面的粗糙程度;中间厚、边缘薄的透明物体相当于凸透镜,凸透镜对光线有会聚作用。
【解答】答:新买的运动鞋鞋底有凹凸不平的花纹,较粗糙,摩擦力大,上下山不易滑倒;
未喝完的矿泉水瓶相当于一个凸透镜,凸透镜对光有会聚作用,阳光照射下可能会引起森林火灾。
【点评】本题凸透镜的特点及凸透镜对光线的作用等问题,平时学会利用身边的器材做实验,多动手、多思考,提高分析解决问题的能力。
