第十一章
电路及其应用
11.5
实验：练习使用多用电表

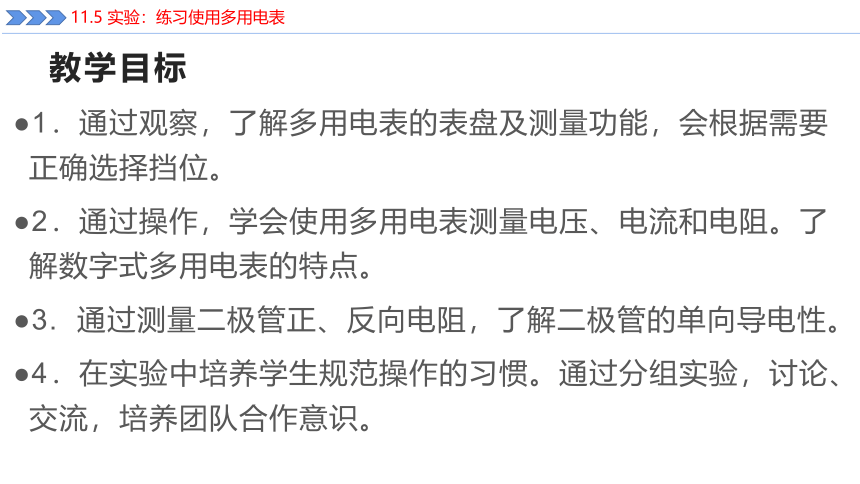

教学目标
1．通过观察，了解多用电表的表盘及测量功能，会根据需要正确选择挡位。
2．通过操作，学会使用多用电表测量电压、电流和电阻。了解数字式多用电表的特点。
3.
通过测量二极管正、反向电阻，了解二极管的单向导电性。
4．在实验中培养学生规范操作的习惯。通过分组实验，讨论、交流，培养团队合作意识。
11.5
实验：练习使用多用电表
【开启新探索】
多用电表是生产、生活中常用的一种电学测量仪器，可以用来测量电流、电压、电阻等物理量，下面让我们学习如何使用它吧!
11.5
实验：练习使用多用电表
【质疑提升1】认识多用电表

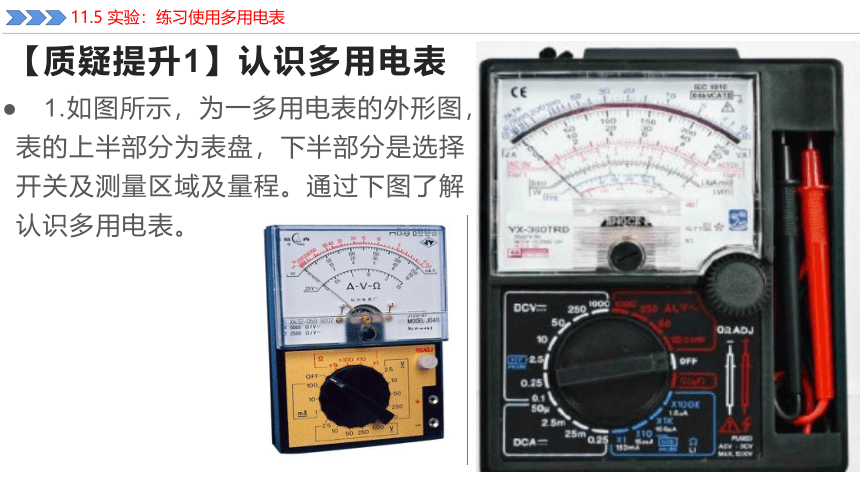

1.如图所示，为一多用电表的外形图，表的上半部分为表盘，下半部分是选择开关及测量区域及量程。通过下图了解认识多用电表。
11.5
实验：练习使用多用电表

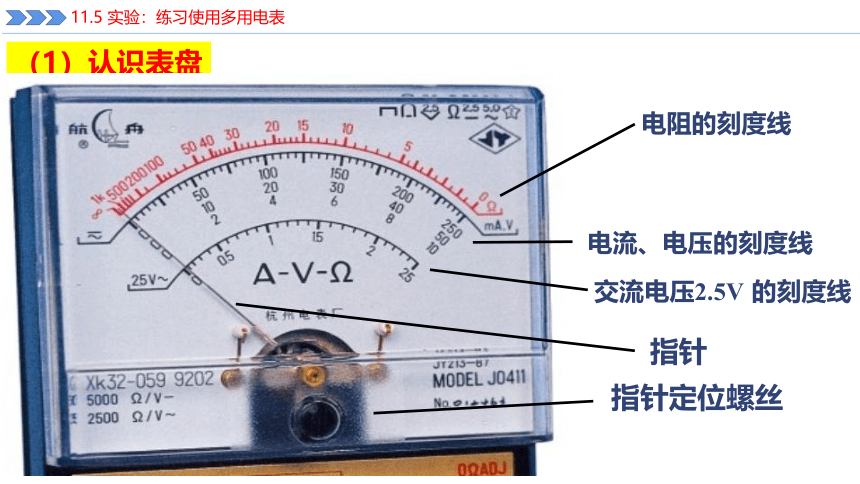

（1）认识表盘
指针定位螺丝
电阻的刻度线
电流、电压的刻度线
交流电压2.5V
的刻度线
11.5
实验：练习使用多用电表
指针
11.5
实验：练习使用多用电表

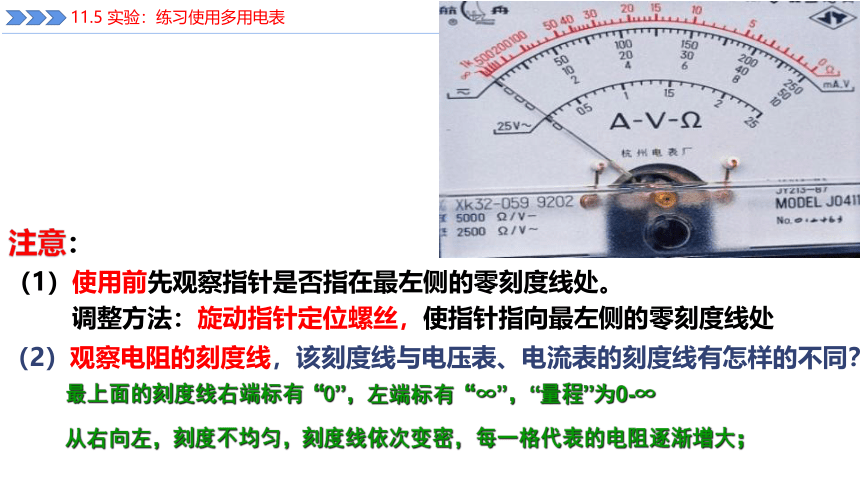

注意：
（1）使用前先观察指针是否指在最左侧的零刻度线处。
调整方法：旋动指针定位螺丝，使指针指向最左侧的零刻度线处
（2）观察电阻的刻度线，该刻度线与电压表、电流表的刻度线有怎样的不同？
最上面的刻度线右端标有“0”，左端标有“∞”，“量程”为0-∞
从右向左，刻度不均匀，刻度线依次变密，每一格代表的电阻逐渐增大；
11.5
实验：练习使用多用电表

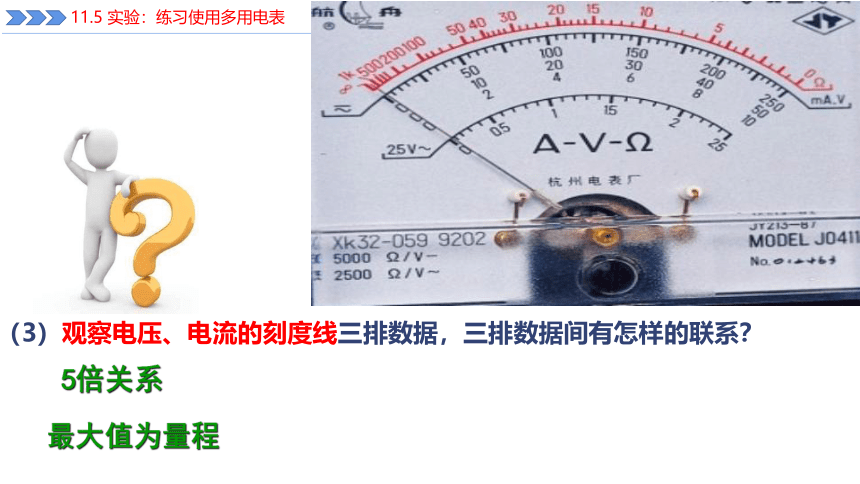

（3）观察电压、电流的刻度线三排数据，三排数据间有怎样的联系？
5倍关系
最大值为量程

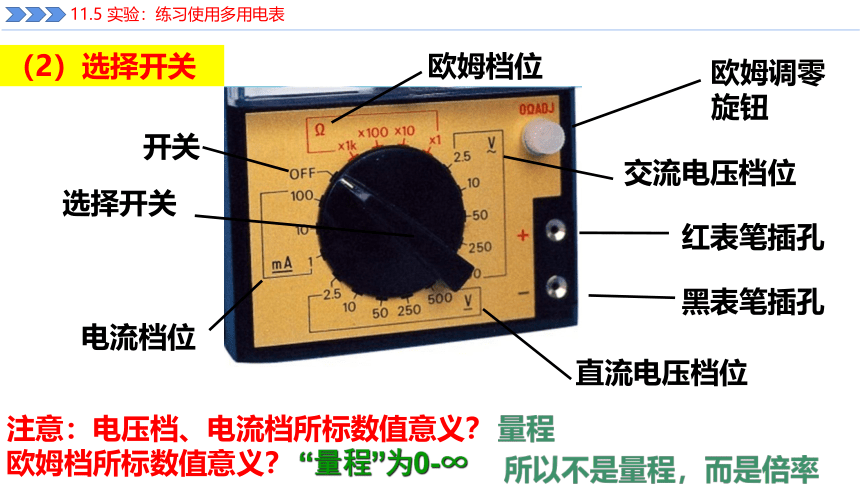

（2）选择开关
选择开关
欧姆档位
交流电压档位
直流电压档位
电流档位
红表笔插孔
11.5
实验：练习使用多用电表
黑表笔插孔
开关
欧姆调零旋钮
注意：电压档、电流档所标数值意义？欧姆档所标数值意义？
量程
所以不是量程，而是倍率
“量程”为0-∞

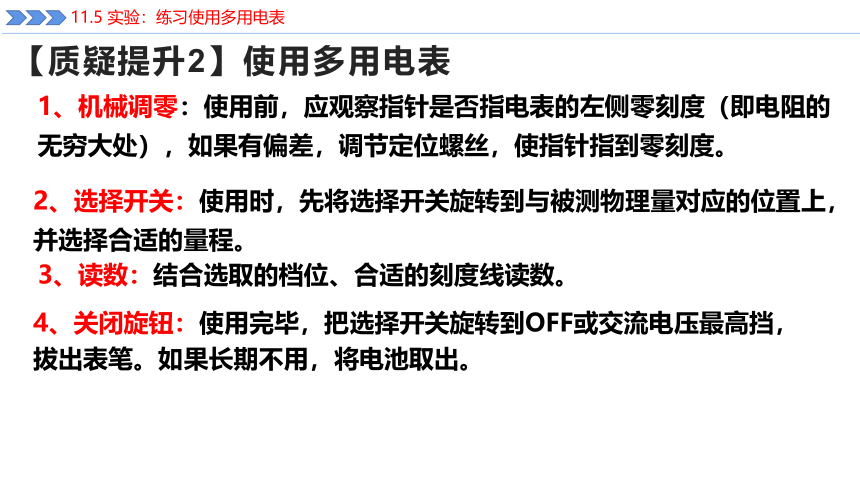

1、机械调零：使用前，应观察指针是否指电表的左侧零刻度（即电阻的无穷大处），如果有偏差，调节定位螺丝，使指针指到零刻度。
2、选择开关：使用时，先将选择开关旋转到与被测物理量对应的位置上，并选择合适的量程。
4、关闭旋钮：使用完毕，把选择开关旋转到OFF或交流电压最高挡，拔出表笔。如果长期不用，将电池取出。
11.5
实验：练习使用多用电表
【质疑提升2】使用多用电表
3、读数：结合选取的档位、合适的刻度线读数。
1.
测量小灯泡两端的电压：如图所示，已将红表笔的连接端插“+”插孔、黑表笔的连接端插“－”插孔，用多用电表测量电路中小灯泡的两端电压，已知电源为一节1.5V的干电池、电键处于闭合状态，a、b、c、d、e、f分别为小灯泡、电键、电源的接线柱。测量前、测量中、测量后，分别需要哪些操作？
11.5
实验：练习使用多用电表
（1）校零、选档位、量程。将多用电表开关旋至直流电压档；选量程，量程应大于灯泡两端电压的估计值。
（2）测量：
两表笔接灯泡两端接线柱，注意红表笔接触点的电势比黑表笔的高。即电流从红笔流入多用电表黑表笔流出红进黑出多用电表（红入黑出）。
根据表盘上相应量程的直流电压刻度读数。先看清满量程是多大,再判断每一个小格是多少?(读数先看量程，再看精确度，注意估读。)
如果没有直接对应量程的刻度线，注意结合量程、数据显示量程进行数值转换。
11.5
实验：练习使用多用电表
（3）测后：使用完毕，把选择开关旋转到OFF或交流电压最高挡，拔出表笔。
2.
测量通过小灯泡的电流：如上图，测量小灯泡两端的电压后，再测量通过小灯泡的电流，分别需要哪些操作？!
11.5
实验：练习使用多用电表
（1）将多用电表开关旋至直流电流档，其量程应大于灯泡两端电流的估计值。
（2）把多用电表串联在电路中，注意电流应从红表笔流入电表，即红入黑出。
读数
（3）关机
电压挡和电流挡的表盘读数读数规则
①精确度尾数为“1”时，在精确位后加一位估读数。
②精确度尾数为“2”或“5”时，保留到与最小刻度位数相同即可。
若精确度为0.02A，则读到小数点后两位，如：0.34A、0.45A等；
若精确度为0.1A，则应读到小数点后两位，如：0.20A、0.32A等；
若精确度为0.5A，则读到小数点后一位，如：1.2A、2.0A等。
11.5
实验：练习使用多用电表
先确定量程,再判断精确度即每一个小格是多少。先读整，再读零，结果就是整加零。注意估读：
3.测量小灯泡的电阻：如上图，测量小灯泡没有接入电路时的电阻大小，分别需要哪些操作？
11.5
实验：练习使用多用电表
（3）选择挡位：
若不知电阻大小，先用中间大小倍率，结合指针偏转大小再确定。
若知电阻的约数，可以直接选择合适的倍率。
依据：使测量时指针落在刻度盘的中间区域（读数误差小）
（4）欧姆调零：两表笔短接，调整欧姆调零旋钮，使指针指到“0
Ω”处。并且，改变不同倍率的欧姆档后必须重复欧姆调零。
（5）测量：独立元件，手不可接触两表笔和元件接入部分。
即：阻值=指针示数×倍率
（7）关机。
（1）机械调零。
（2）测量元件与外电路断开。
（6）测量：读数时要乘以倍率。
11.5
实验：练习使用多用电表
（8）测量电阻时，红黑表笔放置在电阻两端的位置有无要求？电流方向呢？
无要求
电流方向：据电表电流是红入黑出，可知如图所示的测量时，电流为a-b。
（9）若测一个阻值为160Ω左右的电阻，应该选择哪个欧姆档位？
160×1
Ω
1.6×100Ω
16×10Ω
倍率合适
-指针指在刻度中央附近，误差较小。
偏角小
——示数过大
——倍率过低
偏角大
——示数过小
——倍率过高
11.5
实验：练习使用多用电表
检查机械零点
选档
电阻调零
测电阻
指针偏转合适吗？
读数：示数
倍率
合适
把选择开关旋转到OFF位置或交流电压最高档结束测量。
不合适
偏角太小换高档
偏角太大换低档
a
b
a的偏角小，b的偏角大。
11.5
实验：练习使用多用电表
正极
负极
P
N
（1）二极管的单向导电性。
（2）欧姆表中电流的方向。
1.首先弄清两个问题:
二极管是一种半导体元件.
导电特点:
电流从正极流入时电阻较小;
电流从正极流出时电阻较大。
电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入。黑表笔应接内部电源的正。
A
B
E
r
R
Rx
?
+
G
不管使用电流档、电压档还是欧姆档时，电流都从多用电表的红表笔流入多用电表，从黑表笔流出多用电表表．以保证电流表能从左向右偏转．
11.5
实验：练习使用多用电表
4.测量二极管的两端电阻：测量时，将红、黑表笔分别与二极管的两个连接线接触测量，再变换红、黑表笔接触的连接线测量，会有怎样的发现？
2.测量二极管的正向电阻
(1)机械调零：
(2)选择合适倍率:将选择开关旋至低倍率的欧姆挡(例如“×10Ω挡)。
(3)欧姆调零：
(5)
用后旋离:将选择开关调至
off
档。
(4)测量读数:将黑表笔接触二极管正极,
红表笔接触二极管负极,将指针示数乘以倍率得测量值。
11.5
实验：练习使用多用电表
3.测量二极管的反向电阻
(1)机械调零：
(2)选择合适倍率:将选择开关旋至高倍率的欧姆挡(例如“×1kΩ挡)。
(3)欧姆调零：
(5)
用后旋离:将选择开关调至
off
档。
(4)测量读数:将黑表笔接触二极管负极,
红表笔接触二极管正极,将指针示数乘以倍率得测量值。
不管测量二极管的正向电阻还是反向电阻，电流都从黑表笔经二极管流向红表笔。再根据二极管单向导电性迅速判断出二极管的正、负极。
11.5
实验：练习使用多用电表
5.观察数字式多用电表，并与多用电表对比。
11.5
实验：练习使用多用电表
数字式多用电表
数字式多用电表的测量值以数字形式直接显示，使用方便。数字式多用电表内都装有电子电路，除可测电压、电流和电阻外还可测量其他多种物理量。
学习小结
一、认识多用电表
表盘、档位
二、使用多用电表
指针偏转过大或过小
选倍率
欧姆调零
测量
指针偏转
读数
测电阻
合适
机械调零
置OFF挡
测直流电压、电流
选量程
测量
指针偏转
合适
读数
指针偏转过小
（1）测电压
（2）测电流
（3）测电阻
（4）测二极管电阻
E
S
E
S
红高黑低
红进黑出
电阻调零
Rx
对二极管，黑笔流向红笔
