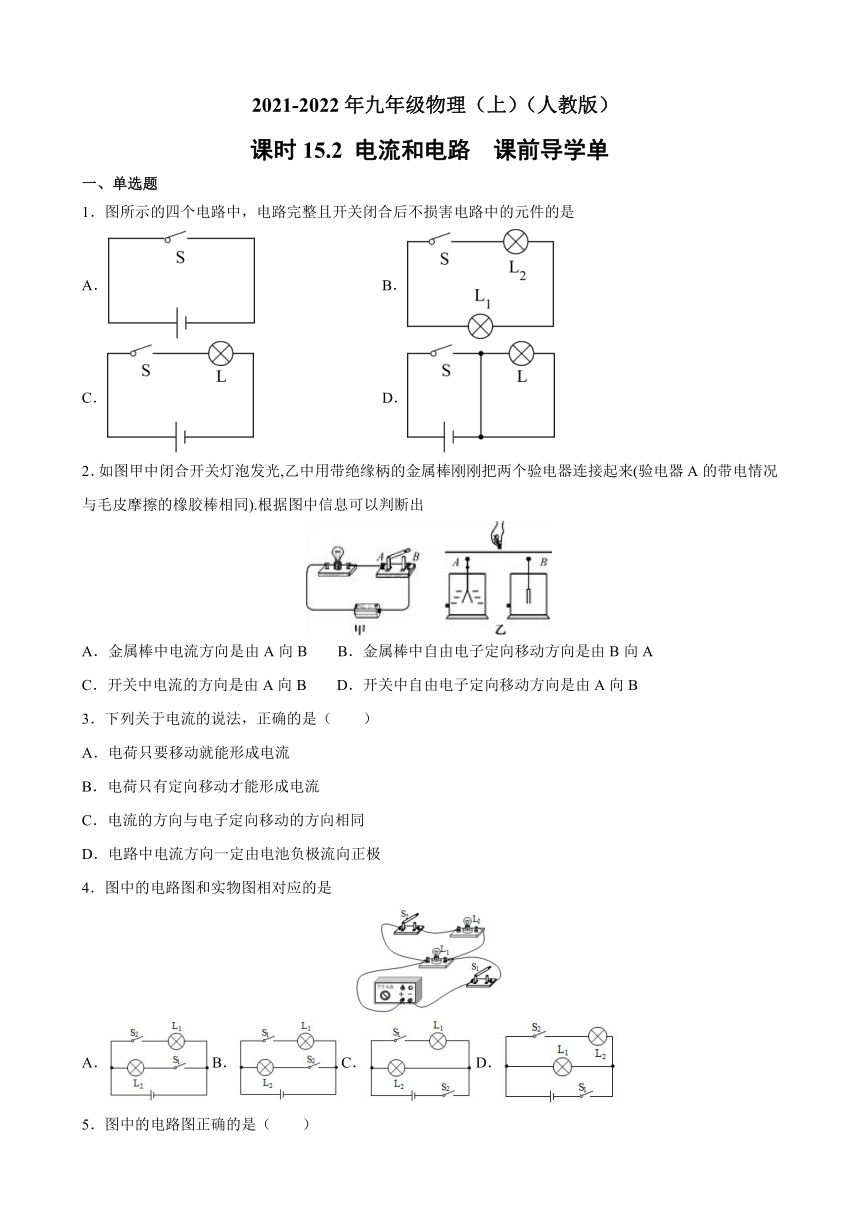

2021-2022年九年级物理(上)(人教版)
课时15.2
电流和电路
课前导学单
一、单选题
1.图所示的四个电路中,电路完整且开关闭合后不损害电路中的元件的是
A.
B.
C.
D.
2.如图甲中闭合开关灯泡发光,乙中用带绝缘柄的金属棒刚刚把两个验电器连接起来(验电器A的带电情况与毛皮摩擦的橡胶棒相同).根据图中信息可以判断出
A.金属棒中电流方向是由A向B
B.金属棒中自由电子定向移动方向是由B向A
C.开关中电流的方向是由A向B
D.开关中自由电子定向移动方向是由A向B
3.下列关于电流的说法,正确的是(

A.电荷只要移动就能形成电流
B.电荷只有定向移动才能形成电流
C.电流的方向与电子定向移动的方向相同
D.电路中电流方向一定由电池负极流向正极
4.图中的电路图和实物图相对应的是
A.B.C.D.

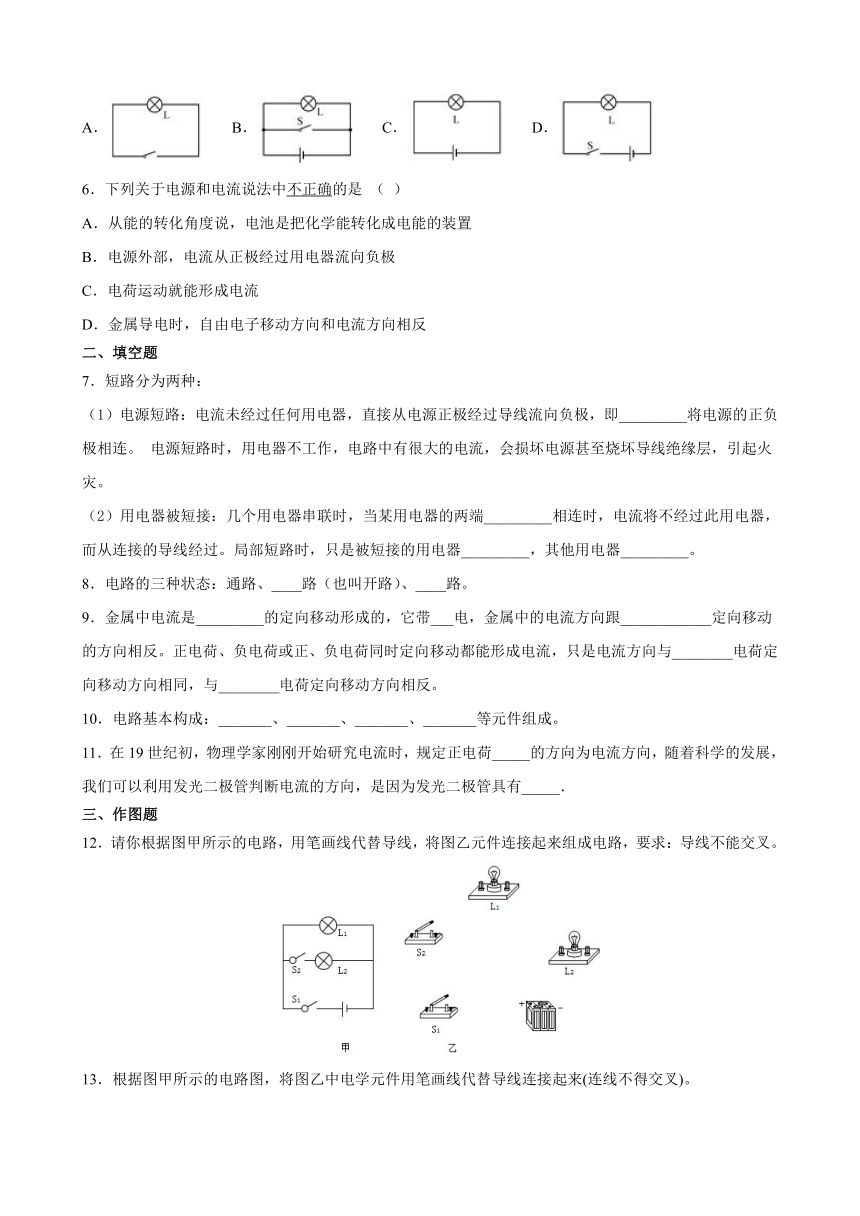

5.图中的电路图正确的是(  )
A.
B.
C.
D.
6.下列关于电源和电流说法中不正确的是


A.从能的转化角度说,电池是把化学能转化成电能的装置
B.电源外部,电流从正极经过用电器流向负极
C.电荷运动就能形成电流
D.金属导电时,自由电子移动方向和电流方向相反
二、填空题
7.短路分为两种:
(1)电源短路:电流未经过任何用电器,直接从电源正极经过导线流向负极,即_________将电源的正负极相连。
电源短路时,用电器不工作,电路中有很大的电流,会损坏电源甚至烧坏导线绝缘层,引起火灾。
(2)用电器被短接:几个用电器串联时,当某用电器的两端_________相连时,电流将不经过此用电器,而从连接的导线经过。局部短路时,只是被短接的用电器_________,其他用电器_________。
8.电路的三种状态:通路、____路(也叫开路)、____路。
9.金属中电流是_________的定向移动形成的,它带___电,金属中的电流方向跟____________定向移动的方向相反。正电荷、负电荷或正、负电荷同时定向移动都能形成电流,只是电流方向与________电荷定向移动方向相同,与________电荷定向移动方向相反。
10.电路基本构成:_______、_______、_______、_______等元件组成。
11.在19世纪初,物理学家刚刚开始研究电流时,规定正电荷_____的方向为电流方向,随着科学的发展,我们可以利用发光二极管判断电流的方向,是因为发光二极管具有_____.
三、作图题
12.请你根据图甲所示的电路,用笔画线代替导线,将图乙元件连接起来组成电路,要求:导线不能交叉。

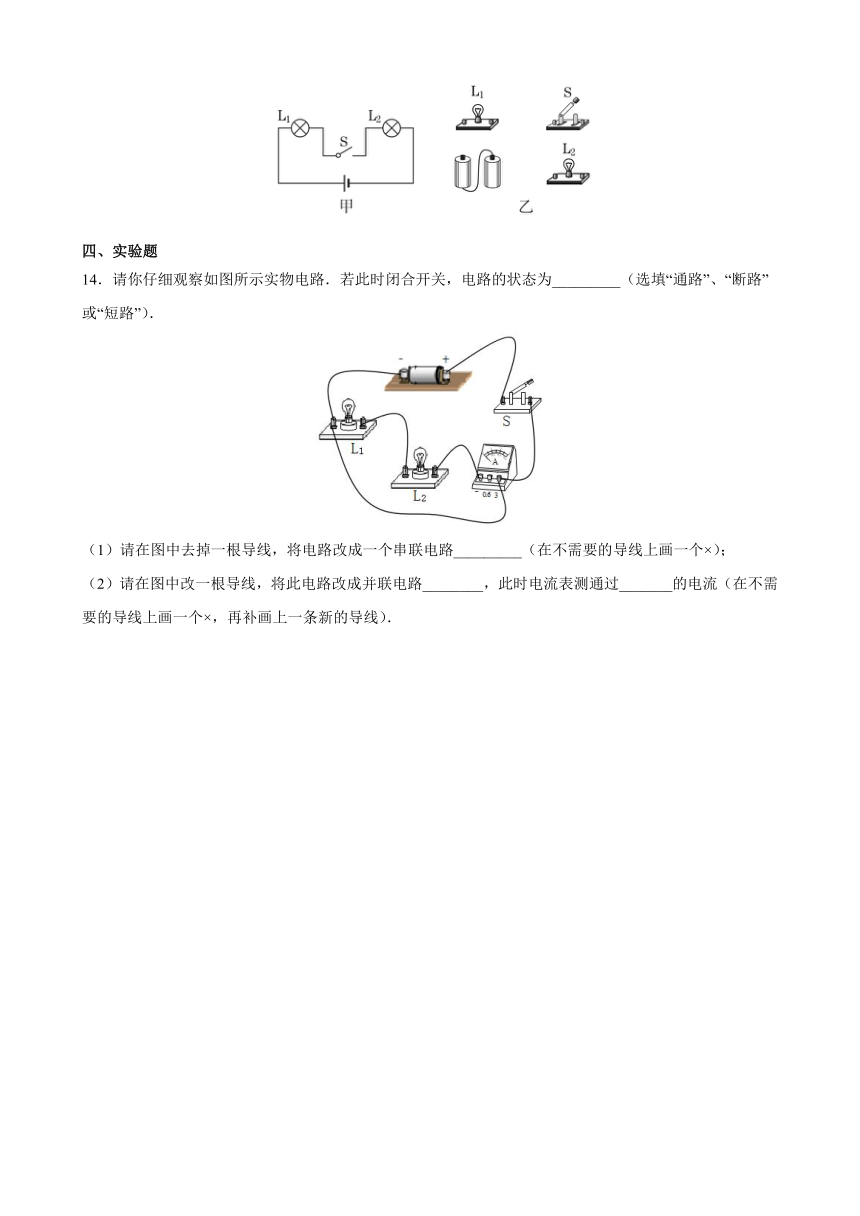

13.根据图甲所示的电路图,将图乙中电学元件用笔画线代替导线连接起来(连线不得交叉)。
四、实验题
14.请你仔细观察如图所示实物电路.若此时闭合开关,电路的状态为_________(选填“通路”、“断路”或“短路”).
(1)请在图中去掉一根导线,将电路改成一个串联电路_________(在不需要的导线上画一个×);
(2)请在图中改一根导线,将此电路改成并联电路________,此时电流表测通过_______的电流(在不需要的导线上画一个×,再补画上一条新的导线).
参考答案
1.C
【解析】电路完整是指用导线将电源、开关和用电器连接起来的;短路分为电源短路和用电器短路,电源短路是指用导线直接将电源两端相连,会损坏电源;而用电器短路是指用一根导线将某个用电器的两端连接起来,用电器短路不会损坏用电器,但用电器不能工作.
A.电源两端被直接用导线相连,故会发生电源短路,损坏电源,故A不符合题意;
B.电路中没有电源,不是完整电路;故B不符合题意;
C.闭合开关,电源与灯泡组成完整电路,故C符合题意;
D.闭合开关后,会对电源及灯泡短路,致使灯泡不能工作,会损坏电源,故D不符合题意.
故选
C.
2.D
【解析】AB、在乙图中,定向移动的是负电荷,由图可知,形成的电流方向是由B向A,故A
B错误;C、在电源外部电流由电源正极出发,经过用电器回到负极,故在图甲电路的开关中电流由B向A,故C错误;D、开关导体为金属,定向移动的是自由电子(负电荷),故电荷定向移动方向为A向B,故D正确.故选D.
3.B
【解析】AB.电荷只有定向移动才能形成电流,因此A与题意不相符,B与题意相符;
C.电流的方向与负电荷定向移动的方向相反,因此C与题意不相符;
D.电路中电池外部的电流方向一定由电池正极流向负极,因此D与题意不相符.
4.D
【解析】S1是干路开关,接在电源的负极;S2是L支路的控制开关,与电源正极相连;比较上图可得D项正确.
5.D
【解析】一个完整的电路有电源、用电器、开关、导线组成;
A.图中缺少开关,故A错误;
B.图中开关S闭合后,电源短路,故B错误;
C.图中缺少电源,故C错误;
D.图中有电源、用电器、开关、导线,是完整的电路,故D正确。
故选D。
6.C
【解析】A.从能的转化角度说,电池是把化学能转化为电能,故A正确,不符合题意;
B.人们规定电流的方向为:正电荷定向移动的方向,所以在电源外部,电流从正极出发,经过用电器流向负极,故B正确,不符合题意;
C.电荷的定向移动才就能形成电流,故C错误,符合题意;
D.自由电子带负电,所以金属导电时,自由电子定向移动的方向和电流方向是相反的,故D正确,不符合题意。
故选C。
7.直接用导线
直接被导线
不工作
工作
【解析】(1)[1]导线直接连在电源两端就是电源短路,电源短路时,整个电路中的用电器都没有电流通过,电流直接从电源正极不经过任何用电器返回负极,电流很大,容易引发火灾。
(2)[2][3][4]导线直接连在用电器两端就是用电器被短接,被短接的用电器可以是一个也可以是多个,用电器被短接时,电流从连接的导线中经过,被短接的用电器中无电流通过,被短接的用电器无法工作,其他用电器可以工作。
8.断

【解析】[1][2]电路的三种状态为通路、断路也叫开路和短路。
9.自由电子

正电荷


【解析】[1][2][3]金属中的电流是由自由电子定向移动形成的,自由电子带负电,根据电流方向的规定,金属中的电流方向与正电荷移动的方向相反。
[4][5]电荷的定向移动形成电流,正电荷定向移动的方向与电流方向相同,浮电荷定向移动的方向与电流方向相反。
10.电源
用电器
开关
导线
【解析】[1][2][3][4]电路基本构成:电源、用电器、开关、导线等元件组成。
11.定向移动
单向导电性
【解析】物理学家刚刚开始研究电流时,规定正电荷移动的方向是电流的方向;可以利用发光二极管判断电流的方向,是因为发光二极管具有单向导电性特点,电流由它的正极流入负极流出,二极管发光,否则二极管不发光.
12.
【解析】原电路中,两灯并联,开关S2与灯串联,只控制灯L2;S1控制整个电路,根据电路图连接实物图,如下图所示
13.
【解析】由电路图连接实物图时,电路中各元器件的顺序要与电路图一致,不能随意的移动顺序,一般从电源正极开始,按电流方向逐一连接,连接如图
14.短路
与L2
【解析】根据实物图可知,开关闭合后,电流直接经过导线从电源正极回到电源负极,因此此时的电路为短路;
(1)从电源正极依次串联开关、电流表、灯泡L2
、L1
回到电源负极,因此将灯泡L1
与电流表相连的导线去掉;如下图所示:
(2)从电源正极经过开关后开始分支,一路经过电流表和L2
,另一路经过L1,然后两路汇合回到电源负极,因此电流表测量L2
中的电流,并将电源负极与灯泡L1
左接线柱相连的导线改接右接线柱,如下图所示:
