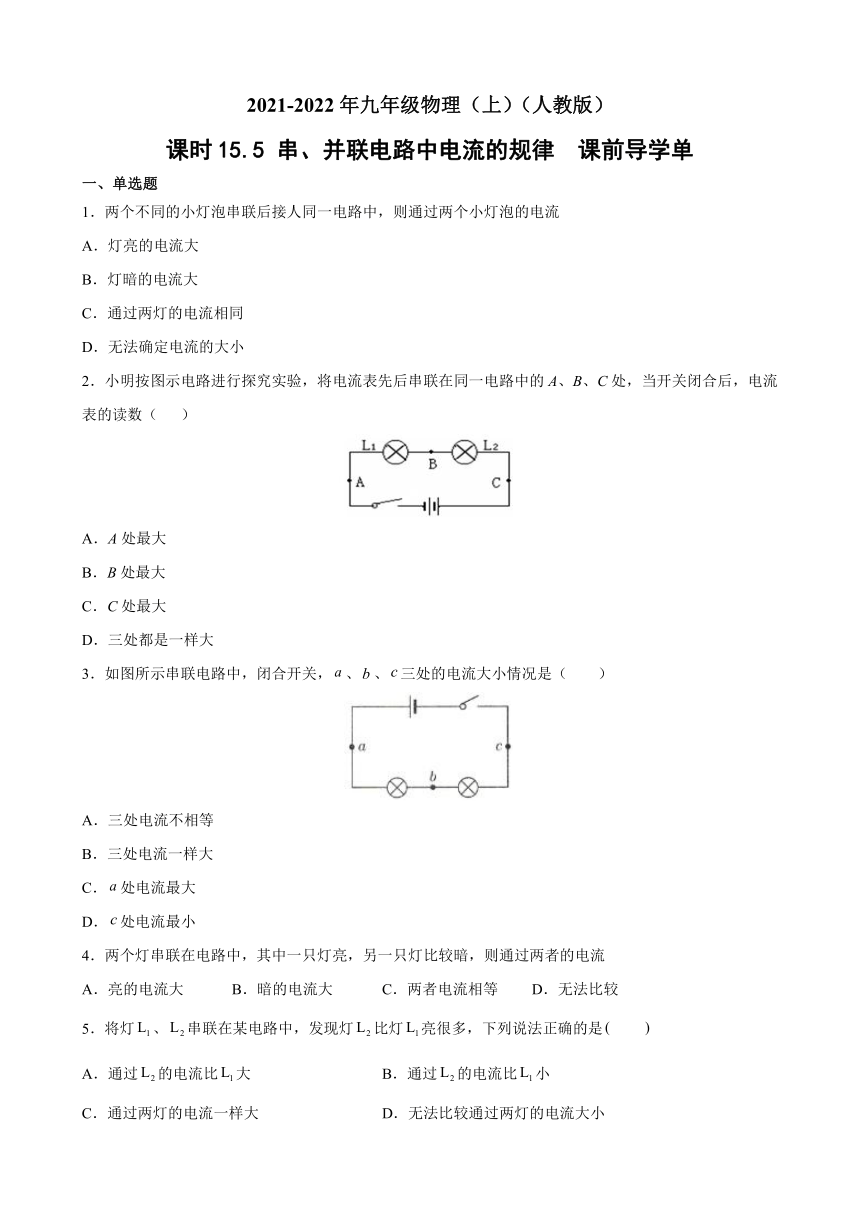

2021-2022年九年级物理（上）（人教版）
课时15.5
串、并联电路中电流的规律
课前导学单
一、单选题
1．两个不同的小灯泡串联后接人同一电路中，则通过两个小灯泡的电流
A．灯亮的电流大
B．灯暗的电流大
C．通过两灯的电流相同
D．无法确定电流的大小
2．小明按图示电路进行探究实验，将电流表先后串联在同一电路中的A、B、C处，当开关闭合后，电流表的读数（
）
A．A处最大
B．B处最大
C．C处最大
D．三处都是一样大
3．如图所示串联电路中，闭合开关，、、三处的电流大小情况是（
）
A．三处电流不相等
B．三处电流一样大
C．处电流最大
D．处电流最小
4．两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流
A．亮的电流大
B．暗的电流大
C．两者电流相等
D．无法比较
5．将灯、串联在某电路中，发现灯比灯亮很多，下列说法正确的是　　
A．通过的电流比大
B．通过的电流比小
C．通过两灯的电流一样大
D．无法比较通过两灯的电流大小

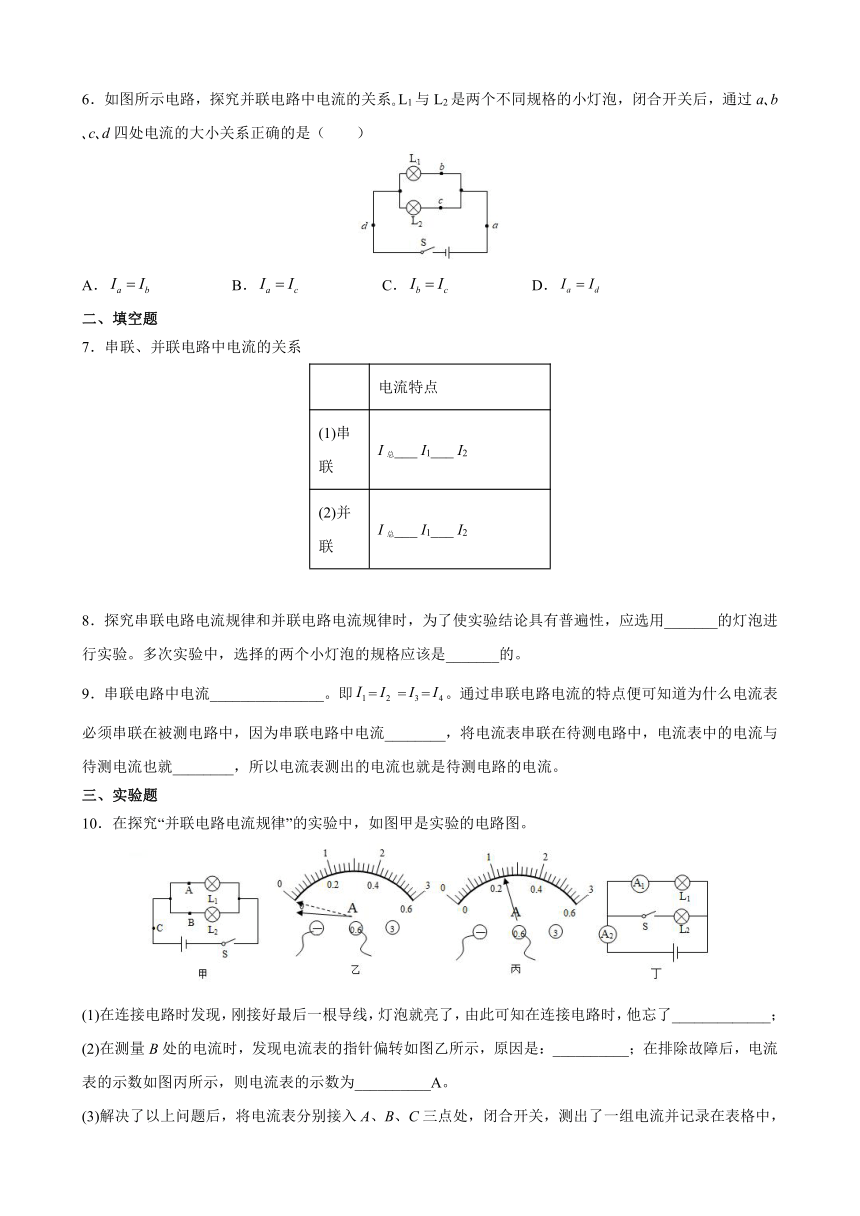

6．如图所示电路，探究并联电路中电流的关系?L1与L2是两个不同规格的小灯泡，闭合开关后，通过a?b?c?d四处电流的大小关系正确的是（　　）
A．
B．
C．
D．
二、填空题
7．串联、并联电路中电流的关系
电流特点
(1)串联
I总___
I1___
I2
(2)并联
I总___
I1___
I2
8．探究串联电路电流规律和并联电路电流规律时，为了使实验结论具有普遍性，应选用_______的灯泡进行实验。多次实验中，选择的两个小灯泡的规格应该是_______的。
9．串联电路中电流_______________。即===。通过串联电路电流的特点便可知道为什么电流表必须串联在被测电路中，因为串联电路中电流________，将电流表串联在待测电路中，电流表中的电流与待测电流也就________，所以电流表测出的电流也就是待测电路的电流。
三、实验题
10．在探究“并联电路电流规律”的实验中，如图甲是实验的电路图。
(1)在连接电路时发现，刚接好最后一根导线，灯泡就亮了，由此可知在连接电路时，他忘了_____________；
(2)在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是：__________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为__________A。
(3)解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，得出了并联电路的电流规律。请你指出他们实验应改进方法是___________；
(4)实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数__________（填“变大”“变小”或“不变”）。
11．图是王楠探究“串联电路中各点电流关系”的实验电路图。他连接好电路并检查无误后，合上开关，发现电流表A1的读数比A2的读数要大一些。于是他得出结论：串联电路中的电流不处处相等。
①你认为他的结论正确吗？__________。
②请你帮助分析造成他得出以上结论的原因。（写出1点可）___________。
四、计算题
12．认真观察图，分析并解答下面的问题：
（1）当只闭合S2时，若电流表A1的示数为0.5A，则通过L1的电流是多少A？
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少A？
（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少A？
参考答案
1．C
【解析】在串联电路中的电流相等，所以ABD错误，C正确。故选C.
2．D
【解析】根据电路图可知，灯泡L1、L2串联连接，而串联电路中，处处电流相等，所以A、B、C三处电流大小相等。
故选D。
3．B
【解析】由图像可知该电路为串联电路，串联电路各处电流相等，因此三处电流一样大，故B符合题意．
4．C
【解析】由题知，两个灯串联在电路中，因为串联电路的电流处处相等，所以通过二者的电流相等．故选C．
5．C
【解析】串联电路各处电流相同，所以通过两灯的电流一样大，灯泡亮度强弱与实际功率有关。
6．D
【解析】由电路图知道，两灯并联，Ia
为干路电流，Ib
、Ic
是两条支路的电流；
AB、根据干路电流等于各支路电流之和知道
Ia
=Ib
+Ic
故AB错误；
D、由于a、d点都在干路上，所以
Ia
=Id
故D正确。
故选D。
7．=
=
=
＋
=
＋
=
=
【解析】(1)[1][2][3][4]串联电路中：各处电流都相等；
I总=I1=I2；
(2)
[5][6][7][8]并联电路中：干路电流等于各支路电流之和；
则：
I总=I1+I2；
U总=U1=U2．
8．不同规格
不同
9．处处相等
处处相等
相等
【解析】[1][2][3]串联电路中，电流处处相等。因为串联电路中电流处处相等，所以将电流表串联在待测电路中是，流过电流表的电流就等于流过用电器的电流，电流表测出的电流也就是待测电路的电流。
10．断开开关
电流表正负接线柱接反了
0.24
换用不同的灯泡测量多组数据
变大
【解析】(1)[1]接好最后一根导线，灯泡就亮了，说明在连接电路时未断开开关。
(2)[2]他在测量B处的电流时，发现电流表的指针偏转如图乙所示，即反向偏转，原因是：电流表正负接线柱接反了。
[3]在排除故障后，电流表的示数如图丙所示，图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A。
(3)[4]只测量了一组数据得出的结论有偶然性，应改进方法是：换用不同的灯泡测量多组数据。
11．错
其中一个电流表没校零（读数有误差或电流表本身有误差等）
【解析】[1]他的结论是错误的；
[2]串联电路中的电流应该是处处相等，出现上述错误的原因，可能是其中一个电流表没校零，还没闭合开关，就有一定程度的偏转，也有可能是王楠读数时出现误差，人为的误差，或者电流表本身有误差。
12．（1）0A；（2）0.26A；（3）0.24A。
【解析】(1)只闭合S2时，此时为灯泡L2的简单电路，灯泡L1无电流通过，故通过L1的电流是0A；
(2)当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，由图乙可知，电流表所接量程为0～0.6A，由指针位置可知，此时电流为0.26A，故通过L2的电流为I2=0.26A；
(3)若只闭合S1、S2，电流表A1的示数为0.5A，由(2)知，通过L2的电流为I2=0.26A；由于并联电路干路中电流等于各支路中电流之和，则通过L1的电流为
I1=I-I2=0.5A-0.26A=0.24A。
答：(1)当只闭合S2时，若电流表A1的示数为0.5A，则通过L1的电流是0A；
(2)如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为0.26A；
(3)若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是0.24A。
