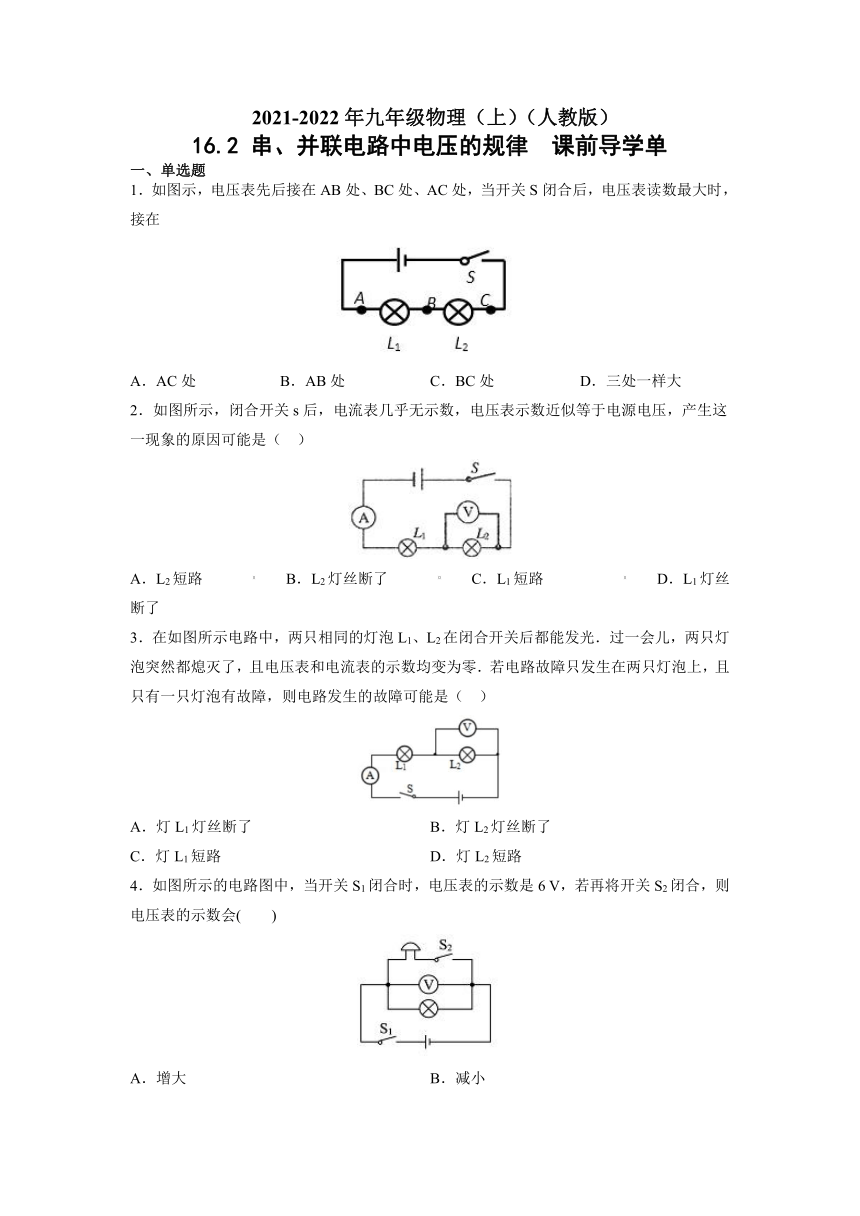

16.2 串、并联电路中电压的规律 课前导学单 2021-2022学年人教版物理九年级全一册（含解析）

2021-2022年九年级物理（上）（人教版）
16.2
串、并联电路中电压的规律
课前导学单
一、单选题
1．如图示，电压表先后接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，接在
A．AC处
B．AB处
C．BC处
D．三处一样大
2．如图所示，闭合开关s后，电流表几乎无示数，电压表示数近似等于电源电压，产生这一现象的原因可能是（??
）
A．L2短路?????????????
B．L2灯丝断了?????????????
C．L1短路?????????????????????
D．L1灯丝断了
3．在如图所示电路中，两只相同的灯泡L1、L2在闭合开关后都能发光．过一会儿，两只灯泡突然都熄灭了，且电压表和电流表的示数均变为零．若电路故障只发生在两只灯泡上，且只有一只灯泡有故障，则电路发生的故障可能是（
）
A．灯L1灯丝断了
B．灯L2灯丝断了
C．灯L1短路
D．灯L2短路
4．如图所示的电路图中，当开关S1闭合时，电压表的示数是6
V，若再将开关S2闭合，则电压表的示数会(　　)
A．增大
B．减小
C．不变
D．无法确定

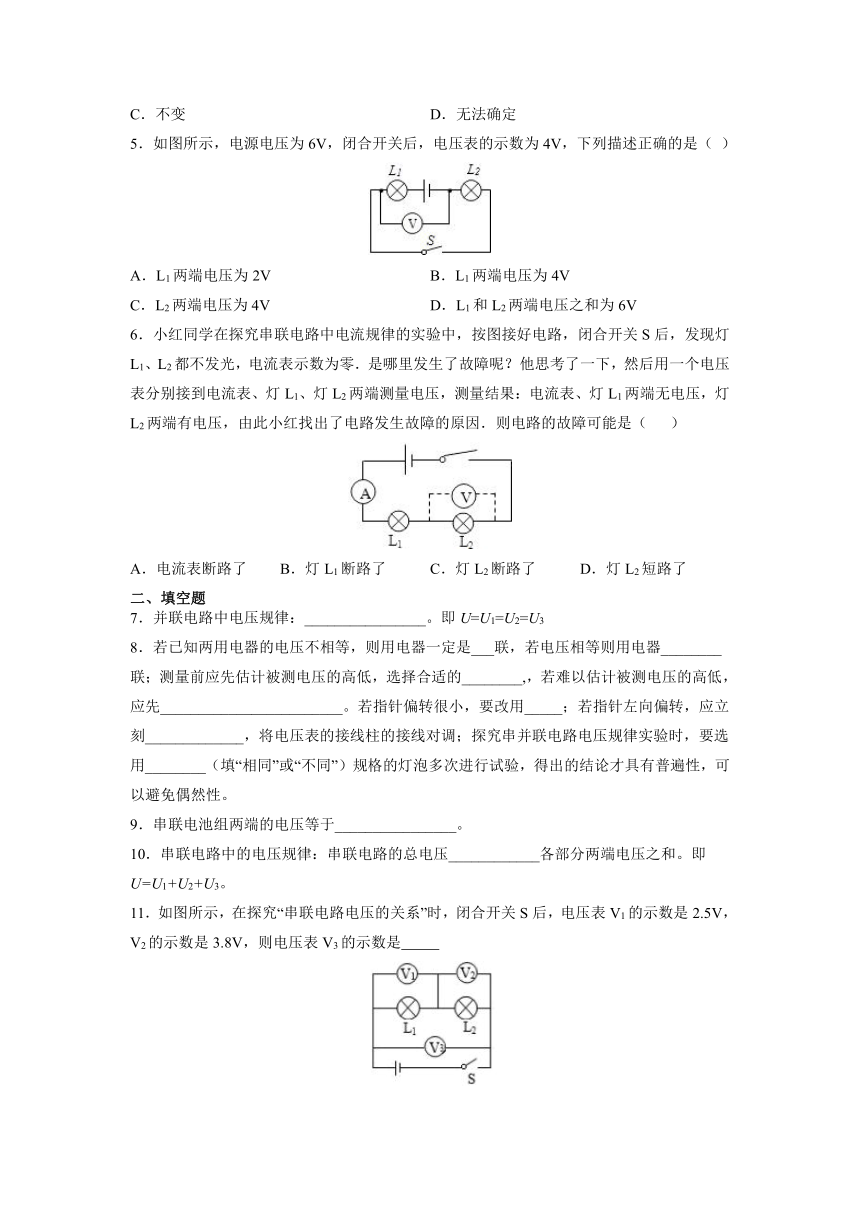

5．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述正确的是（
）
A．L1两端电压为2V
B．L1两端电压为4V
C．L2两端电压为4V
D．L1和L2两端电压之和为6V
6．小红同学在探究串联电路中电流规律的实验中，按图接好电路，闭合开关S后，发现灯L1、L2都不发光，电流表示数为零．是哪里发生了故障呢？他思考了一下，然后用一个电压表分别接到电流表、灯L1、灯L2两端测量电压，测量结果：电流表、灯L1两端无电压，灯L2两端有电压，由此小红找出了电路发生故障的原因．则电路的故障可能是（
）
A．电流表断路了
B．灯L1断路了
C．灯L2断路了
D．灯L2短路了
二、填空题
7．并联电路中电压规律：________________。即U=U1=U2=U3
8．若已知两用电器的电压不相等，则用电器一定是___联，若电压相等则用电器________联；测量前应先估计被测电压的高低，选择合适的________,，若难以估计被测电压的高低，应先________________________。若指针偏转很小，要改用_____；若指针左向偏转，应立刻_____________，将电压表的接线柱的接线对调；探究串并联电路电压规律实验时，要选用________（填“相同”或“不同”）规格的灯泡多次进行试验，得出的结论才具有普遍性，可以避免偶然性。
9．串联电池组两端的电压等于________________。
10．串联电路中的电压规律：串联电路的总电压____________各部分两端电压之和。即U=U1+U2+U3。
11．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是

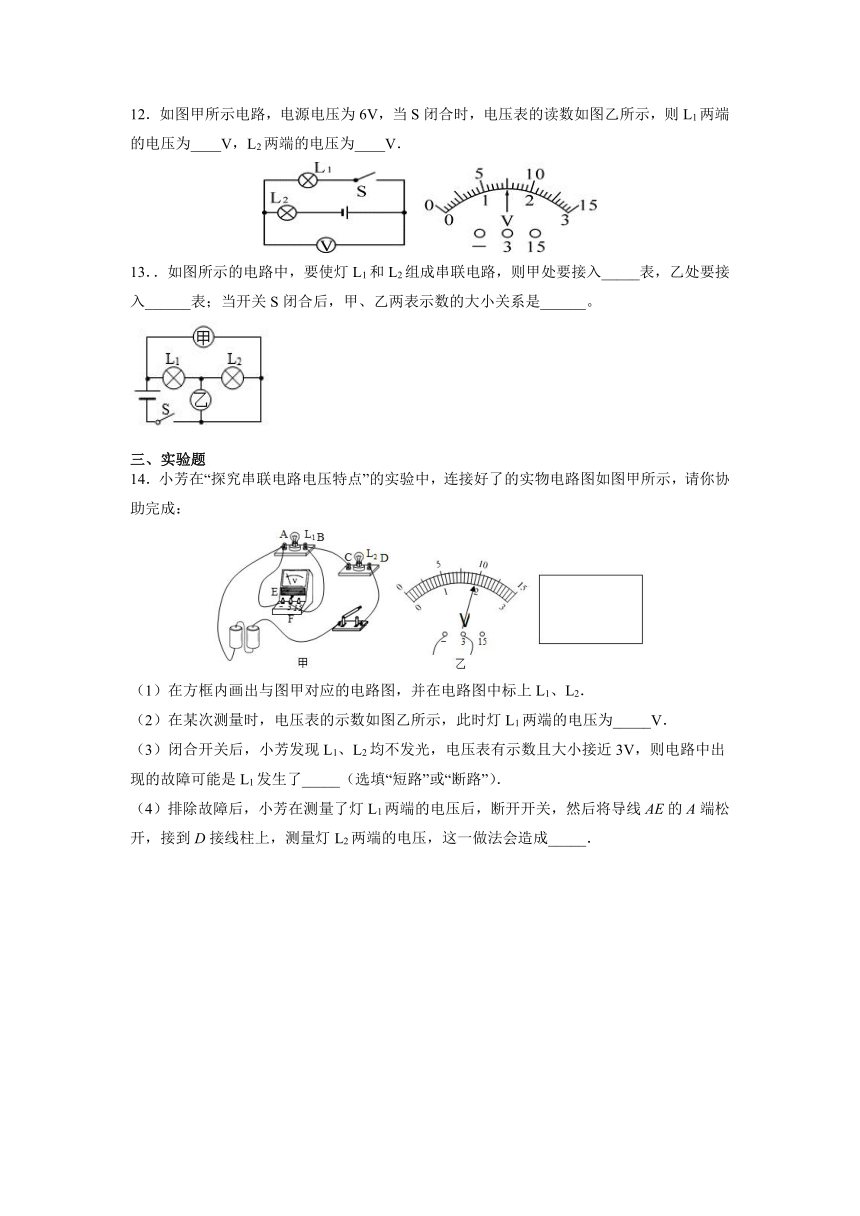

12．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为____V，L2两端的电压为____V．
13．．如图所示的电路中，要使灯L1和L2组成串联电路，则甲处要接入_____表，乙处要接入______表；当开关S闭合后，甲、乙两表示数的大小关系是______。
三、实验题
14．小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2．
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为_____V．
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了_____（选填“短路”或“断路”）．
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成_____．
参考答案
1．A
【解析】
∵两灯泡是串联；
∴总电压等于各部分电压的和；
即UAC=UAB+UBC；
∴AC之间的电压最大．
故选A．
4．C
【解析】解答：由电路图可知,当开关S1闭合时，电压表接到了电源两端，测的是电源电压，电压表的示数是6V，说明电源电压是6V.当再将开关S2闭合时，电铃与电灯并联，由于在并联电路中，各支路两端的电压相同，所以电压表的示数不变,所以示数是6V.
故选C.
3．A
【解析】A、灯L1灯丝断了，此时整个电路中都没有电流，灯都不亮，电压表和电流表无示数，故A正确；
B、灯L2灯丝断了，此时电压表会与灯L1串联，电压表有示数，两个灯不亮，电流表无示数，故B错误；
C、灯L1短路，只有灯L2接入电路，灯泡L2发光，电压表和电流表都有示数，故C错误；
D、灯L2短路，电压表短路，电压表无示数，灯L1发光，电流表有示数，故D错误．
故选A．
4．A
5．ACD
6．C
【解析】
A.
电流表断路，整个电路断路，灯泡都不亮，电流表、电压表都无示数．不合题意．B.
灯L1断路了，当用电压表测量时，电压表会有示数，不合题意．C.
灯L2断路了，当用电压表测量时，电压表与电路串联，电压表有示数．符合题意．D.
灯L2短路了,则电路中有电流,灯L1会亮，电流表有示数．不合题意．
7．支路两端电压相等
【解析】并联电路各支路两端电压相等。
8．串
可能是并联也可能是串
量程
使用最大的量程试触
小量程
断开开关
不同
【解析】[1][2]如果两用电器的电压不等，则用电器一定时串联，如果两用电器两端电压相等则可能是并联也可能是串联，当两用电器规格相同时，即使串联，电压也相等。
[3][4]测量前要估计被测用电器的电压高低，选用合适的量程。如果难以估计，则应使用最大的量程试触。
[5][6][7]试触时，若电压表指针偏转很小，则量程选大了，应改用小量程，若指针左向偏转，则正负接线柱接反了，应立刻断开开关，将接线柱的接线对调，探究串并联电路的电压规律实验时，要用不同规格的灯泡多次实验，确保结论具有普遍规律。
9．每节电池两端电压之和
【解析】串联电池组两端电压等于每节电池两端电压之和。如2节新干电池串联，电池组电压就是3V。
10．等于
【解析】串联电路的总电压等于各串联部分两端电压之和。
11．R1断路
R2断路
R2短路
R1短路
【解析】由图知，、串联，电流表测整个电路的电流，电压表测两端的电压。
[1]若A表不变，说明电路形成了断路，V不变，说明断路。
[2]若A表不变，说明电路形成了断路，V变大，说明电压表串联接入了电压，电压表串联接入电路相当于断路，则故障是断路。
12．1.5
4.5
【解析】（1）由电路图可知：电压表所测电压是灯泡L1两端的电压，指针的位置在表盘中央，示数可能是7.5V，也可能是1.5V；而题目中的电源电压为6V，故L1的电压不会大于6V，故电压表示数应为1.5V，即U1=1.5V；
（2）根据串联电路的电压规律：U=U1+U2；电源电压U=6V；则灯泡L2两端的电压为：U2=U-U1=6V-1.5V=4.5V；
13．电压
电压
甲大于乙
【解析】[1]若甲处接入电流表，闭合开关后，电源会被短路，故甲处应该接入电压表。
[2]若乙处接入电流表，闭合开关后，灯泡L2会被短路，故乙处应该接入电压表。
[3]当开关S闭合后，甲电压表测的是L1和L2
的总电压，乙电压表测的是L2的电压，故甲、乙两表示数的大小关系是甲大于乙。
14．
1.9
断路
电压表的正负接线柱接反
【解析】第一空．分析实物图知道，两盏灯串联，开关控制整个电路，电压表测量灯泡L1两端电压，相应的电路图如下：
第二空．由图甲知道，电源由2节干电池串联组成，所以，电源电压大约是3V，由图乙知道，电压表选用的是小量程，其分度值是0.1V，此时电压表的示数是1.9V；
第三空．闭合开关S后，灯L1、L2均不发光，说明电路中可能有断路故障，而电压表的示数大小接近电源电压3V，说明此时电压表的正负接线柱与电源两极相连，所以，应是灯L1发生断路．
第四空．由图知道，如果将AE导线的A端松开，接到D接线柱上来测量灯L2两端的电压，此时电流是从电压表的“﹣”接线柱流入，从“+”接线柱流出了，即会造成电压表的正负接线柱接反．
