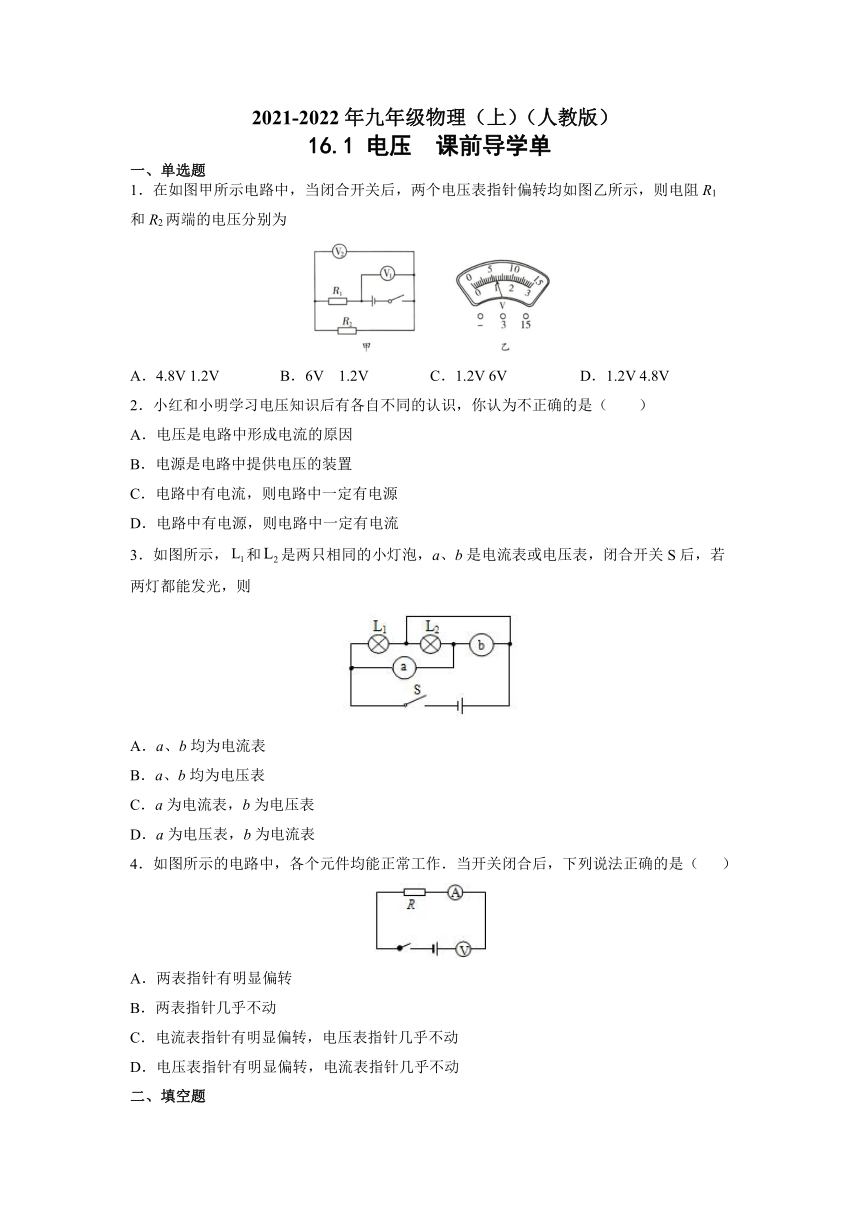

16.1 电压 课前导学单练习 2021-2022学年人教版九年级物理（含解析）

2021-2022年九年级物理（上）（人教版）
16.1
电压
课前导学单
一、单选题
1．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为
A．4.8V
1.2V
B．6V
1.2V
C．1.2V
6V
D．1.2V
4.8V
2．小红和小明学习电压知识后有各自不同的认识，你认为不正确的是（　　）
A．电压是电路中形成电流的原因
B．电源是电路中提供电压的装置
C．电路中有电流，则电路中一定有电源
D．电路中有电源，则电路中一定有电流
3．如图所示，和是两只相同的小灯泡，a、b是电流表或电压表，闭合开关S后，若两灯都能发光，则
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表
4．如图所示的电路中，各个元件均能正常工作．当开关闭合后，下列说法正确的是（
）
A．两表指针有明显偏转
B．两表指针几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动
D．电压表指针有明显偏转，电流表指针几乎不动
二、填空题

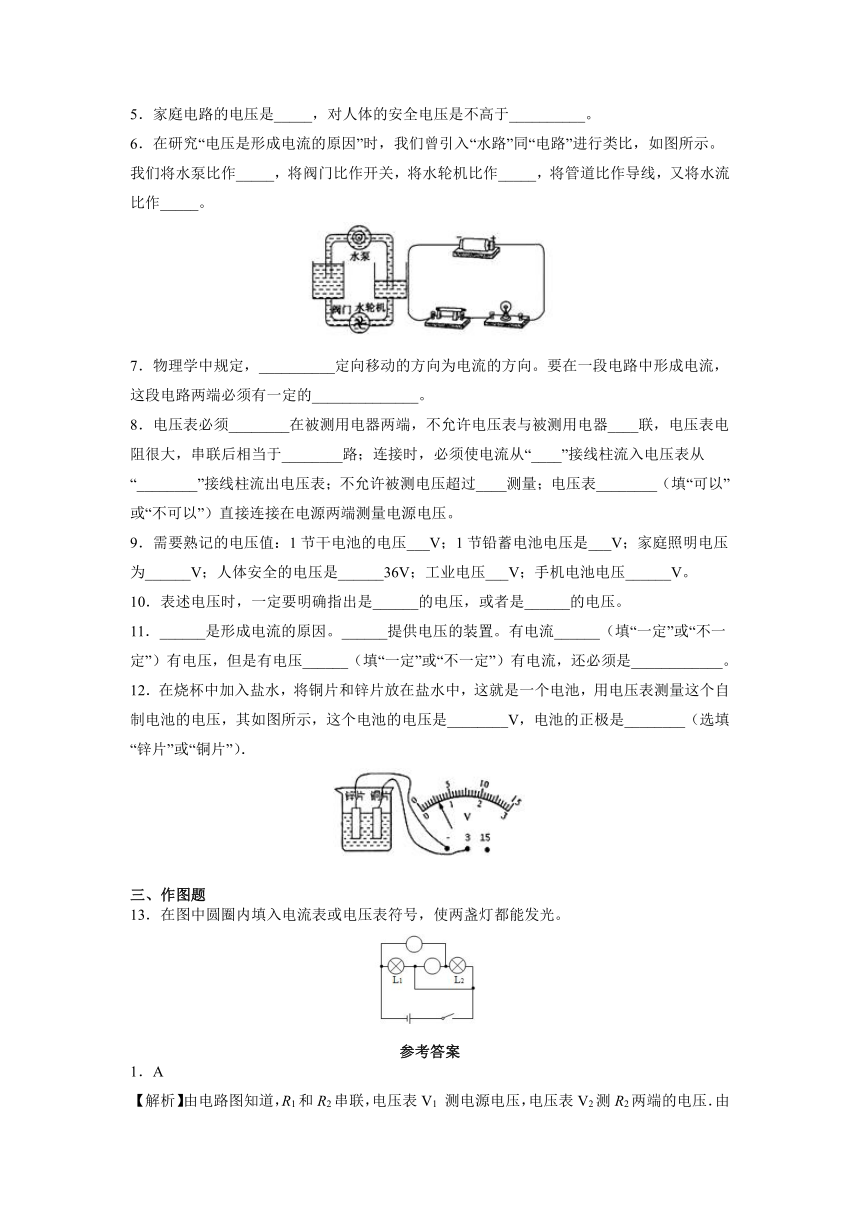

5．家庭电路的电压是_____，对人体的安全电压是不高于__________。
6．在研究“电压是形成电流的原因”时，我们曾引入“水路”同“电路”进行类比，如图所示。我们将水泵比作_____，将阀门比作开关，将水轮机比作_____，将管道比作导线，又将水流比作_____。
7．物理学中规定，__________定向移动的方向为电流的方向。要在一段电路中形成电流，这段电路两端必须有一定的______________。
8．电压表必须________在被测用电器两端，不允许电压表与被测用电器____联，电压表电阻很大，串联后相当于________路；连接时，必须使电流从“____”接线柱流入电压表从“________”接线柱流出电压表；不允许被测电压超过____测量；电压表________（填“可以”或“不可以”）直接连接在电源两端测量电源电压。
9．需要熟记的电压值：1节干电池的电压___V；1节铅蓄电池电压是___V；家庭照明电压为______V；人体安全的电压是______36V；工业电压___V；手机电池电压______V。
10．表述电压时，一定要明确指出是______的电压，或者是______的电压。
11．______是形成电流的原因。______提供电压的装置。有电流______（填“一定”或“不一定”）有电压，但是有电压______（填“一定”或“不一定”）有电流，还必须是____________。
12．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，其如图所示，这个电池的电压是________V，电池的正极是________（选填“锌片”或“铜片”）．
三、作图题
13．在图中圆圈内填入电流表或电压表符号，使两盏灯都能发光。
参考答案
1．A
【解析】由电路图知道，R1和R2串联，电压表V1
测电源电压，电压表V2测R2两端的电压．由于串联电路两端电压等于各部分电压之和，所以电压表V1
的示数应大于V2
的示数；又因为当闭合开关后，两个电压表指针偏转均如图乙所示，所以，电压表V1
的量程是0～15V，分度值为0.5V，示数UV1
=6V；电压表V2的量程是0～3V，分度值为0.1V，示数UV2
=1.2V．由串联电路的特点知道，电阻R1两端的电压是：U1
=UV1
-UV2
=6V-1.2V=4.8V，故只有A符合题意．
2．D
【解析】A．电路中要产生电流，它的两端必须要有电压．电压使导体中的自由电荷发生定向移动，从而产生电流．A正确，不符合题意；
B．电源有两极，正极和负极．正极聚集大量正电荷，负极聚集大量负电荷．它的作用就是给电路两端提供电压，B正确，不符合题意；
C．电源提供电压，电压产生电流．电路中有电流，说明电路中一定有电源，C正确，不符合题意；
D．电路中有电流的条件有两个：一是有电源，二是电路必须是通路，D错误，符合题意．
3．C
【解析】如果两个灯泡串联，则a应是电压表，而b无论是什么仪表，L2都会被短路，故电路不可能为串联，那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b处不能形成通路，否则会形成电源短路，故b处为电压表
A.
a、b均为电流表与分析不相符，故A项与题意不相符；
B.
a、b均为电压表与分析不相符，故B项与题意不相符；
C.
a为电流表，b为电压表与分析相符，故C项与题意相符；
D.
a为电压表，b为电流表与分析不相符，故D项与题意不相符．
4．D
【解析】由于电压表的电阻很大，当它串联使用时，电路中的电流很小，故电流表的指针几乎不动，但电压表是有示数的，接近于电源电压．
5．220V
36V
【解析】[1][2]由常见的电压可知，家庭电路的电压为220V，对人体安全的电压是不高于36V。
6．电源
用电器
电流
【解析】本题利用了类比法，即将一类事物的某些相同方面进行比较，以另一事物的正确或谬误证明这一事物的正确或谬误。
[1]我们将水泵比作电池，水泵是持续给水流提供动力，电池也是持续给电路提供电压，故可以用类比；
[2]将水轮机比作用电器，水轮机是用来做功的，用电器（小灯泡）是把电能转化为光能，两者具有相似性；
[3]水流比作电流，水流在管道中流动，电流在导线中流动，具有相似性。
7．正电荷
电压
【解析】[1]物理学中规定，以正电荷定向移动的方向为电流的方向，负电荷定向移动的反方向为电流的方向。
[2]电压是电流形成的原因，则要在一段电路中形成电流，这段电路两端必须有一定的电压。
8．并联
串
断
+
-
量程
可以
【解析】[1][2][3]电压表必须与被测用电器并联，不允许与被测用电器串联，因为电压表的电阻很大，相当于断路。
[4][5][6][7]连入电路时，必须让电流从电压表的“+”接线柱流入，“-”接线柱流出，测量时，不能超出电压表的量程测量，电压表电阻很大，可以直接连在电源两端测电源电压。
9．1.5
2
220
不高于
380
3.7
【解析】[1][2][3][4][5][6]1节干电池的电压1.5V；1节铅蓄电池电压是2V；家庭照明电压为220V；人体安全的电压是不高于6V；工业电压380V；手机电池电压3.7V。
10．那个用电器
那两点间
【解析】[1][2]表述电压时，一定要明确的指出时那个用电器的电压，或者是那两点间的电压。
11．电压
电源
一定
不一定
闭合回路
【解析】[1][2]电压是形成电流的原因，电源是提供电压的装置。
[3][4][5]有电流一定有电压，有电压不一定有电流，还必须是闭合回路才可以，断路即使有电压也没有电流。
12．0.6
铜片
【解析】由题图，电压表所用量程为0~3V，故一个大格表示1V，一个小格为0.1V，此时电压表的读数为0.5V．铜片接电压表“+”接线柱，所以电池的正极是铜片．
13．
【解析】电流表与用电器串联，电压表与用电器并联，根据电表的连接方式，两灯都正常发光，则两灯均有电流通过，若两圆圈中均接入电流表，则电路发生短路，两灯均不发光；若两圆圈中均接入电压表，则L2断路，若上方为电压表，下方为电流表，则L2短路，若上方为电流表，下方为电压表，则两盏灯都能发光。故正确的接法应是：上方为电流表，下方为电压表，电路图如下图：
