_15.4 电流的测量 练习 2021-2022学年人教版物理九年级（含解析）

2021-2022年九年级物理（上）（人教版）
课时15.4
电流的测量
课前导学单
一、单选题
1．为了测量小灯泡的电流，几位同学设计了如图所示的测量电路，正确的是（
）
A．B．C．D．
2．关于电流，下列说法中不正确的是(
)
A．电流是表示电流快慢的物理量
B．电流是表示电流强弱的物理量
C．电流的单位是安培，符号是“A”
D．电流的符号是“I”，单位可以用毫安，也可以用微安
3．如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A．两个灯泡串联
B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流
D．电流方向从电流表到开关
4．以下电路图中，电流表连接正确的是
A．
B．
C．
D．

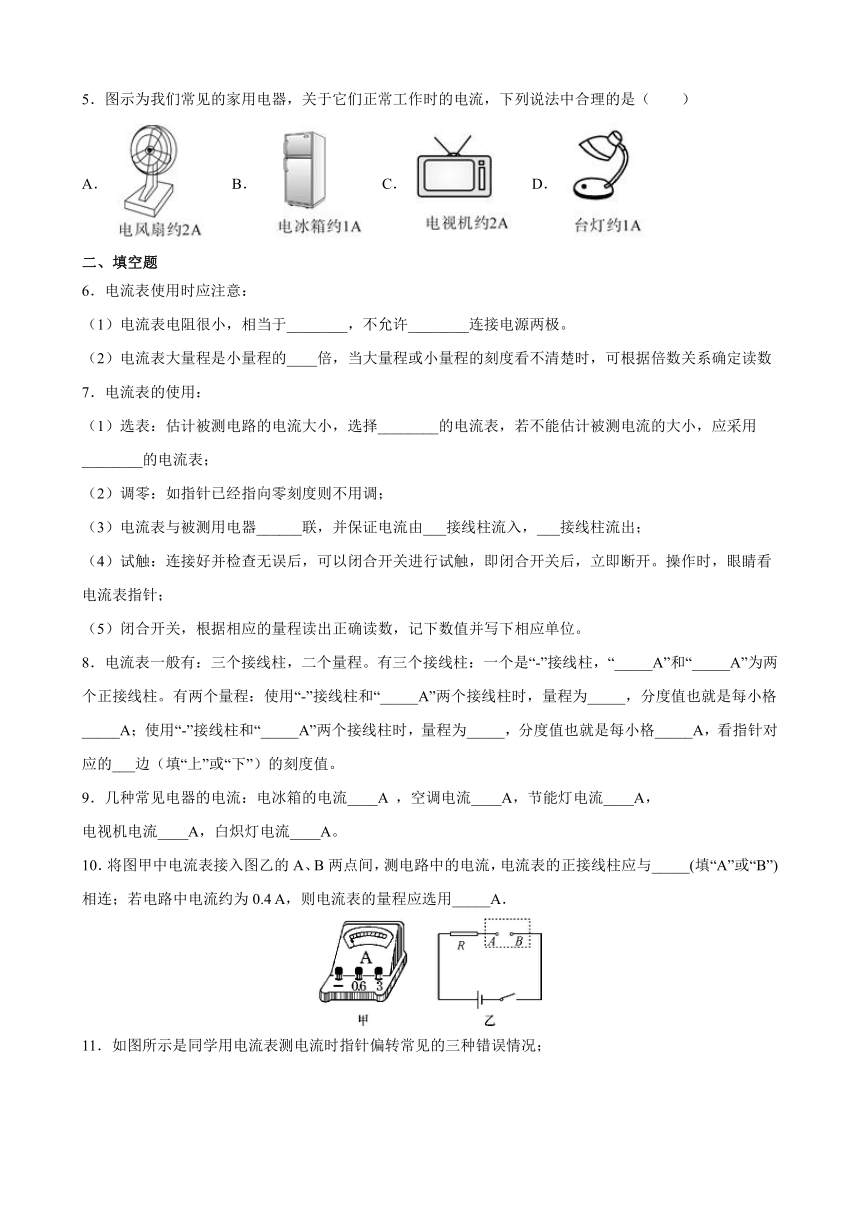

5．图示为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（
）
A．
B．
C．
D．
二、填空题
6．电流表使用时应注意：
（1）电流表电阻很小，相当于________，不允许________连接电源两极。
（2）电流表大量程是小量程的____倍，当大量程或小量程的刻度看不清楚时，可根据倍数关系确定读数
7．电流表的使用：
（1）选表：估计被测电路的电流大小，选择________的电流表，若不能估计被测电流的大小，应采用________的电流表；
（2）调零：如指针已经指向零刻度则不用调；
（3）电流表与被测用电器______联，并保证电流由___接线柱流入，___接线柱流出；
（4）试触：连接好并检查无误后，可以闭合开关进行试触，即闭合开关后，立即断开。操作时，眼睛看电流表指针；
（5）闭合开关，根据相应的量程读出正确读数，记下数值并写下相应单位。
8．电流表一般有：三个接线柱，二个量程。有三个接线柱：一个是“-”接线柱，“_____A”和“_____A”为两个正接线柱。有两个量程：使用“-”接线柱和“_____A”两个接线柱时，量程为_____，分度值也就是每小格_____A；使用“-”接线柱和“_____A”两个接线柱时，量程为_____，分度值也就是每小格_____A，看指针对应的___边（填“上”或“下”）的刻度值。
9．几种常见电器的电流：电冰箱的电流____A
，空调电流____A，节能灯电流____A，
电视机电流____A，白炽灯电流____A。
10．将图甲中电流表接入图乙的A、B两点间，测电路中的电流，电流表的正接线柱应与_____(填“A”或“B”)相连；若电路中电流约为0.4
A，则电流表的量程应选用_____A．

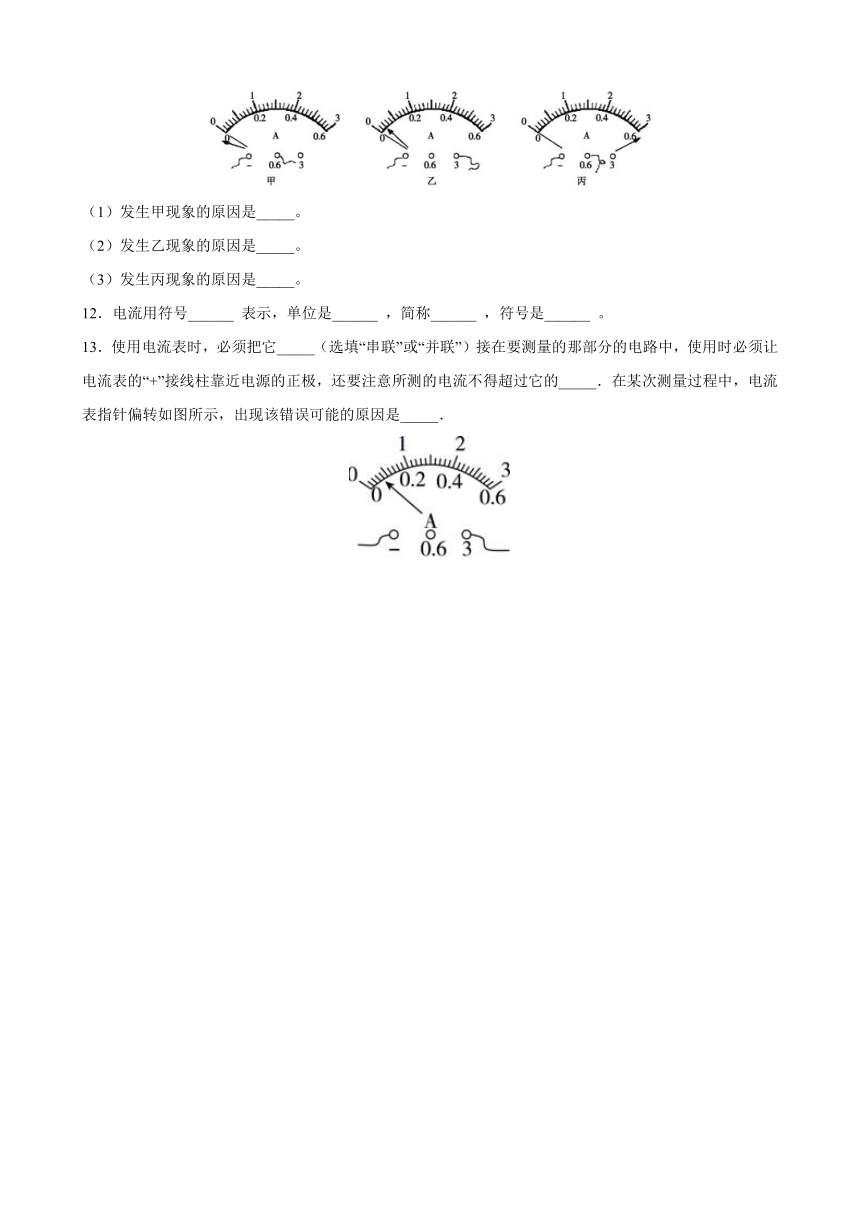

11．如图所示是同学用电流表测电流时指针偏转常见的三种错误情况；
（1）发生甲现象的原因是_____。
（2）发生乙现象的原因是_____。
（3）发生丙现象的原因是_____。
12．电流用符号______
表示，单位是______
，简称______
，符号是______
。
13．使用电流表时，必须把它_____（选填“串联”或“并联”）接在要测量的那部分的电路中，使用时必须让电流表的“+”接线柱靠近电源的正极，还要注意所测的电流不得超过它的_____．在某次测量过程中，电流表指针偏转如图所示，出现该错误可能的原因是_____．
参考答案
1．C
【解析】A．两灯并联，电流表串联在干路上，测量的是干路中的总电流，故A错误；
B．两灯并联，电流表串联在干路上，测量的是干路中的总电流，故B错误；
C．两灯并联，电流表与灯泡L1串联，测量的是通过灯泡L1的电流，且电流表的正负极接线柱连接正确，故C正确；
D．两灯并联，电流表与灯泡L1串联，测量的是通过灯泡L1的电流，但是电流表的正负极接线柱连接错误，故D错误．
2．A
【解析】AB．电流是表示电流强弱的物理量，故A错误，符合题意，B正确，不符合题意．
C．电流的单位是安培，符号是“A”，故C正确，不符合题意．
D．电流的符号是“I”，单位可以用毫安，也可以用微安，故D正确，不符合题意．
答案为A．
3．C
【解析】A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；
BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；
C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。
故选C。
4．D
【解析】
电流表应与用电器串联使用，且正负接线柱不能接反．
A图，电流表与灯并联了，且开关会后电流表会将电源短路，连接不正确；
B图，电流表与一个灯并联，将此灯短路，不符合电流表的使用要求；
C图，电流表串联在电路中，但正负接线柱接反了，不正确；
D图，电流表串联在电路，正负接线柱连接正确，可以测量电路中的电流，符合题意．
故选D．
5．B
【解析】
A、电风扇工作时的电流约0.1A-0.2A，故A不符合实际；
B、电冰箱工作时电流约1A，符合实际；
C、电视机工作时电流约0.2A-0.5A，故C不符合实际；
D、台灯工作的电流约0.2A，故D不符合实际．
故选B．
6．一根导线
未经任何用电器直接
5
【解析】(1)[1][2]电流表的电阻很小，相当于一根导线，所以不允许不经过任何用电器直接连在电源两极。
(2)[3]电流表大量程是小量程的5倍，指针指向同一位置时，大量程也是小量程的5倍，所以当刻度不清楚的时候，可根据倍数关系确定读数。
7．合适量程
大量程
串
正
负
【解析】(1)[1][2]电流表使用时，要先估计被测电路中或被测用电器中的电流大小，选用合适量程的电流表，如果无法估计被测电流的大小，则采用电流最大量程。
(3)[3][4][5]电流表测量时，应与被测用电器串联，并保证电流由正接线柱流入，负接线柱流出。
8．0.6
3
0.6
0.6A
0.02
3
3A
0.1
上
【解析】[1][2][3][4]电流表有三个接线柱，一个负接线柱，两个正接线柱，分别是0.6A和3A，当连接负接线柱和0.6A两个接线柱时，量程为0.6A；连接负接线柱和3A的接线柱时，量程为3A。
[5][6][7][8][9]电流表分为30个格，连接小量程时，分度值为0.02A，连接大量程时，分度值为0.1A，连接小量程时，看下边的刻度值，连接大量程时，看上边的刻度值。
9．1
5
0.1
0.3
0.3
【解析】[1][2][3][4][5]电冰箱的电流1A
，空调电流5A，节能灯电流0.1A，电视机电流0.3A，白炽灯电流0.3A。
10．A
0～0.6
【解析】分析电路可知，电源左端为正极，故电流方向是A流向B，所以电流表的正接线柱要与A相接，因为电流约0.4A，电流表量程不宜过大，选择0～0.6A更为合适．
11．电流表正负接线柱接反了电流表量程太大电流表量程太小
【解析】（1）由图甲可知，电流表指针向左偏转，说明电流表正负接线柱接反了；
（2）由图乙可知，电流表指针偏转角度很小，说明选择的量程太大；
（3）电流表指针超过最右边刻度线，超出了电流表量程，因为电流表所选量程太小造成的。
故答案为：（1）电流表正负接线柱接反了；（2）电流表量程太大；（3）电流表量程太小。
12．I
安培
安
A
【解析】[1][2][3][4]电流是表示电流强弱的物理量，用符号I表示，
在国际单位制中，电流的基本单位是安培，简称：安，常用符号A表示。
13．串联
量程
电流表的量程选大了
【解析】[1]根据电流表的使用规则，电流表必须和被测用电器串联；
[2]还要注意所测的电流不得超过它的量程；
[3]从图中可知，电流表指针偏转幅度较小，是因为电流表量程选大了，应该选0.6A．
