2021-2022年九年级物理(上)(人教版)
16.4
变阻器
课前导学单
一、填空题
1.如一个滑动变阻器标有“50Ω
2A”表示的意义是:__________。
2.滑动变阻器的使用歌诀:_____入电路,调流控_____;一上一下,关键在_____,近小远大;同上同下,__________,接入电路,拨至_____。
3.变阻器工作原理:____________________________。
4.滑动变阻器是通过改变接入电路中电阻丝的______来改变电阻的.如图甲所示,当滑片向C端移动时,它的电阻值______(填“变大”“变小”或“不变”).电阻箱是一种能够表示出电阻值的变阻器,如图乙所示电阻箱的读数是______.它能得到的最大电阻值是______.
二、单选题
5.如图所示为滑动变阻器,下列有关滑动变阻器的说法不正确的(

A.滑动变阻器一般与用电器串联
B.滑动变阻器通过改变接入电路中电阻丝的长度来改变电阻
C.若接A、D接线柱,滑片P向右移动接入电路中阻值变大
D.若接A、D接线柱,滑片P向右移动接入电路中阻值减小
6.如图所示,有关滑动变阻器的使用,说法正确的是(  )
A.接线柱C、D端接进电路为定值电阻
B.接线柱A、B端接进电路为一根导线
C.C、B端接进电路,电流方向为C→P→B
D.A、C端接进电路,向D端移动滑片P,电阻增大

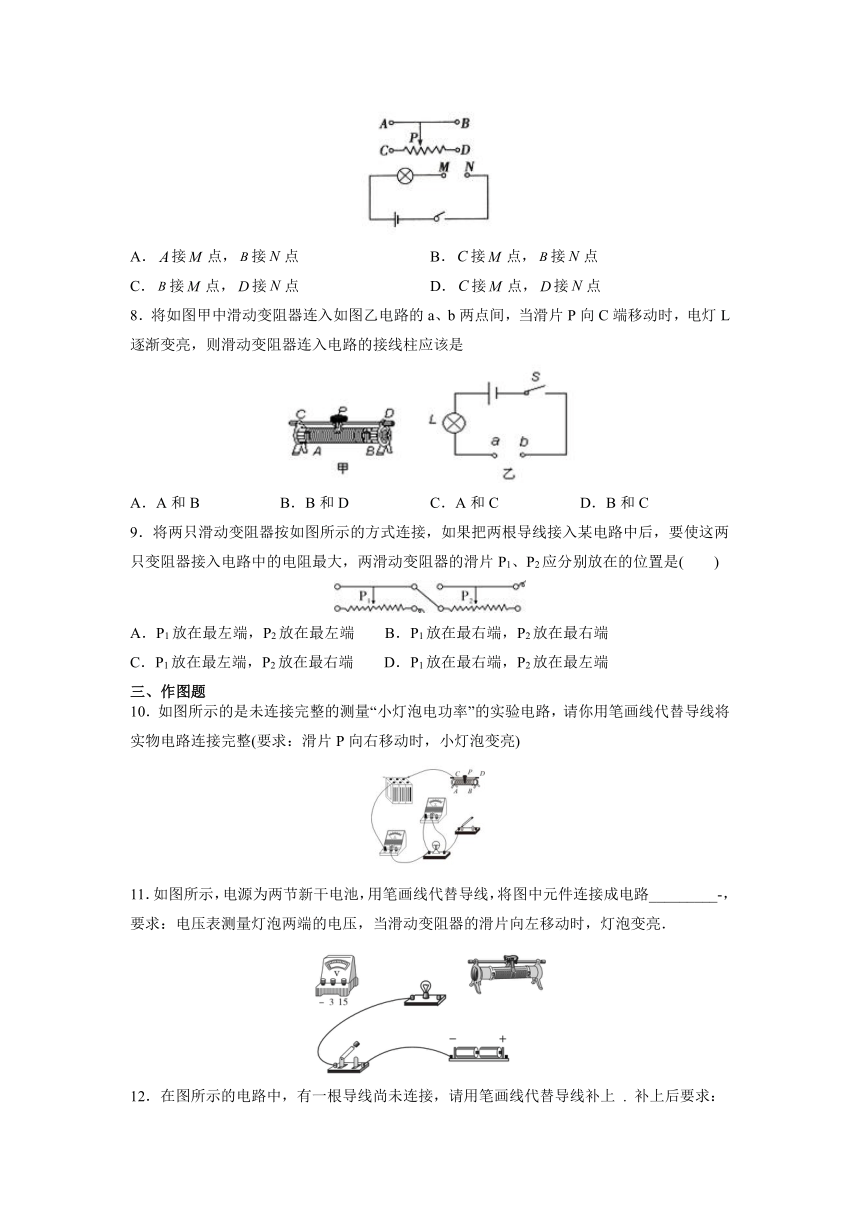

7.在如图所示的电路中,由滑动变阻器控制灯泡的亮暗,要求滑片向右移动时,灯泡的亮度增大,则滑动变阻器接入电路的方式是(

A.接点,接点
B.接点,接点
C.接点,接点
D.接点,接点
8.将如图甲中滑动变阻器连入如图乙电路的a、b两点间,当滑片P向C端移动时,电灯L逐渐变亮,则滑动变阻器连入电路的接线柱应该是
A.A和B
B.B和D
C.A和C
D.B和C
9.将两只滑动变阻器按如图所示的方式连接,如果把两根导线接入某电路中后,要使这两只变阻器接入电路中的电阻最大,两滑动变阻器的滑片P1、P2应分别放在的位置是(  )
A.P1放在最左端,P2放在最左端
B.P1放在最右端,P2放在最右端
C.P1放在最左端,P2放在最右端
D.P1放在最右端,P2放在最左端
三、作图题
10.如图所示的是未连接完整的测量“小灯泡电功率”的实验电路,请你用笔画线代替导线将实物电路连接完整(要求:滑片P向右移动时,小灯泡变亮)
11.如图所示,电源为两节新干电池,用笔画线代替导线,将图中元件连接成电路_________-,要求:电压表测量灯泡两端的电压,当滑动变阻器的滑片向左移动时,灯泡变亮.

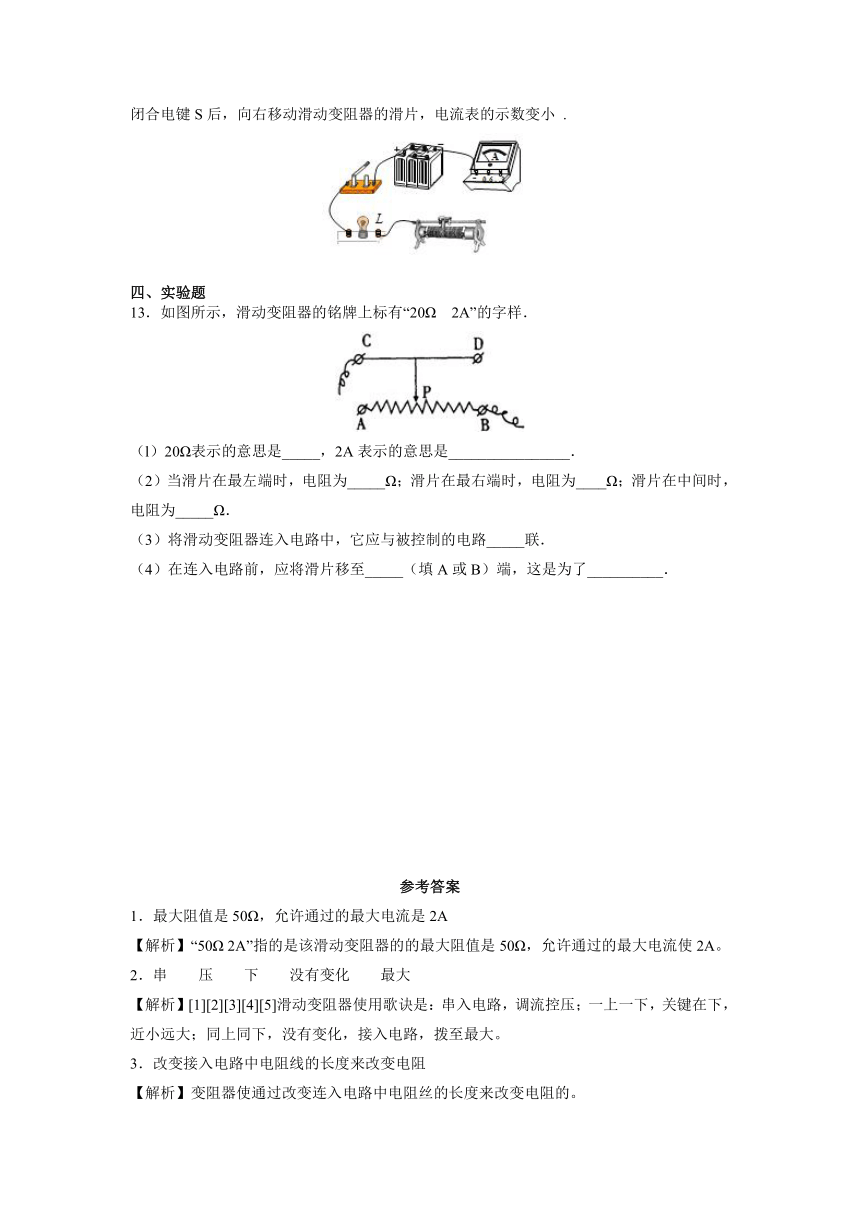

12.在图所示的电路中,有一根导线尚未连接,请用笔画线代替导线补上
.
补上后要求:闭合电键S后,向右移动滑动变阻器的滑片,电流表的示数变小
.
四、实验题
13.如图所示,滑动变阻器的铭牌上标有“20Ω
2A”的字样.
(l)20Ω表示的意思是_____,2A表示的意思是________________.
(2)当滑片在最左端时,电阻为_____Ω;滑片在最右端时,电阻为____Ω;滑片在中间时,电阻为_____Ω.
(3)将滑动变阻器连入电路中,它应与被控制的电路_____联.
(4)在连入电路前,应将滑片移至_____(填A或B)端,这是为了__________.
参考答案
1.最大阻值是50Ω,允许通过的最大电流是2A
【解析】“50Ω
2A”指的是该滑动变阻器的的最大阻值是50Ω,允许通过的最大电流使2A。
2.串


没有变化
最大
【解析】[1][2][3][4][5]滑动变阻器使用歌诀是:串入电路,调流控压;一上一下,关键在下,近小远大;同上同下,没有变化,接入电路,拨至最大。
3.改变接入电路中电阻线的长度来改变电阻
【解析】变阻器使通过改变连入电路中电阻丝的长度来改变电阻的。
4.长度
变小
3608
9999
【解析】[1]在导体的材料、横截面积、温度不变时,导体的长度越长电阻越大.移动滑片可以改变滑动变阻器接入电路的电阻丝的长度,所以可以改变接入电路的阻值.
[2]由甲图可知,该滑动变阻器使用的是左段电阻丝,当滑片向C(左)端移动时,它接入电路的电阻丝长度变短,所以其电阻值变小.
[3]由乙图可知,电阻相千位数字为3,百位数字为6,十位数字为0,个位数字为8,则其示数为3608Ω.
[4]由乙图可知,电阻相每一位数字最大位为9,则其能得到的最大电阻值为9999Ω.
5.C
【解析】A.要使滑动变阻器改变用电器两端的电压和通过的电流,滑动变阻器应与用电器串联,故A正确,不符合题意;
B.滑动变阻器是靠改变电阻丝接入电路中的长度来改变电阻,故B正确,不符合题意;
CD.若接A、D接线柱,变阻器滑片左侧的电阻丝接入电路中,滑片P向右移动时,接入电路中电阻丝的长度变长,阻值增大,故C正确,符合题意,D错误,不符合题意。
6.D
【解析】A.接线柱C、D端接进电路时,相当于一根导线,故A错误;
B.接线柱A、B端接进电路时,相当于一个定值电阻,故B错误;
C.C、B端接进电路,电流方向可能为C→P→B,也可能为B→P→C,故C错误;
D.A、C端接进电路,向D端移动滑片P,滑动变阻器接入电路中的阻值变大,故D正确。
故选D。
7.C
【解析】A.
接点,接点相当于往电路中接入一段导线(金属杆),无论滑片怎样移动,电灯亮度不会发生变化,而且很亮甚至灯被烧坏,故A项错误;
B.
接点,接点滑片向右滑动时,接入电路的电阻变大,根据欧姆定律
可知,电路中电流变小,电灯会变暗,故B项错误;
C.
接点,接点滑片向右滑动时,接入电路的电阻变小,根据欧姆定律可知,电路中电流变大,电灯会变亮,故C项正确;
D.
接点,接点相当于往电路中接入一个定值电阻,无论滑片怎样移动,电灯都不会发光或很暗,且亮度不变,故D项错误.
8.C
【解析】A、接A和B时,连入电路中的是一个定值电阻(最大电阻),这种接法是不能变阻的,也就无法改变电流,无法改变灯泡的亮度,这种接法不正确.
B、接B和D时,连入电路中的电阻丝是PB部分.当滑片P向C端移动时,PB电阻丝长度变长,电阻变大,则电流变小,电灯L逐渐变暗,这种接法不符合题意要求.
C、接A和C时,连入电路中的电阻丝是PA部分.当滑片P向C端移动时,PB电阻丝长度变短,电阻变小,则电流变大,电灯L逐渐变亮,这种接法符合题意要求.
D、接B和C时的情况与接B和D的情况是一样的,故不符合题意.
故选C.
9.C
【解析】滑动变阻器利用改变接入电路的电阻线的长度来改变电阻。
如图的两个滑动变阻器串联时,左边的滑动变阻器,连接了右下的接线柱,则滑片右侧的电阻线接入电路,所以当P1放在最左端时,接入电路电阻最大;
右边的滑动变阻器,连接了左下的接线柱,则滑片左侧的电阻线接入电路,所以当P1放在最右端时,最大电阻接入电路,接入电路电阻最大;
串联时,总电阻等于各电阻之和,所以当两个滑动变阻器的阻值都为最大时,总电阻也最大。
故C正确,ABD错误。
10.
【解析】
【解析】滑片P向右移动时,小灯泡变亮,说明通过电路的电流变大,根据欧姆定律可知电路中的电阻变小,根据串联电路电阻的规律可知变阻器连入电路的电阻变小,故变阻器右下接线柱连入电路中,如下图所示:
11.
【解析】电源为两节新干电池,所以电压为3V,电压表使用小量程;
要使滑动变阻器的滑片向左移动时,灯泡变亮,则电阻变小,所以连接滑动变阻器的左下接线柱,据此连接电路;
电源正极连接到滑动变阻器右上接线柱,左下接线柱连接到灯泡的右端,灯泡左端连接到电压表的负接线柱,灯泡右端连接到电压表的“3V”接线柱,如图:
12.
【解析】根据题意,向右移动滑动变阻器的滑片,电流表的示数变小,则滑动变阻器接入电路的电阻应变大,故应连接滑动变阻器的左下接线柱到电流表的“0.6A”接线柱,如图:
13.滑动变阻器的最大阻值是20Ω允许通过的最大电流是2A20010串A保护电路
【解析】
解答:(1)滑动变阻器的铭牌标有“20Ω2A”,表示滑动变阻器的最大阻值是20Ω,允许通过的最大电流是2A.(2)此时滑片的右边电阻丝接入电路,故当滑片在最左端时,电阻最大是20Ω,滑片在最右端时,电阻为0;滑片在中间时,电阻为总电阻的一半,即为10Ω.(3)将滑动变阻器连入电路中,它应与被控制的电路串联;(4)在闭合开关前,滑片必须打到最大阻值处,在连入电路前,应将滑片移至A端,这是为了防止电流过大而保护电路。
