2010~2012高考物理高频考点精选分类解析
高频考点37 与电磁感应相关的图像问题

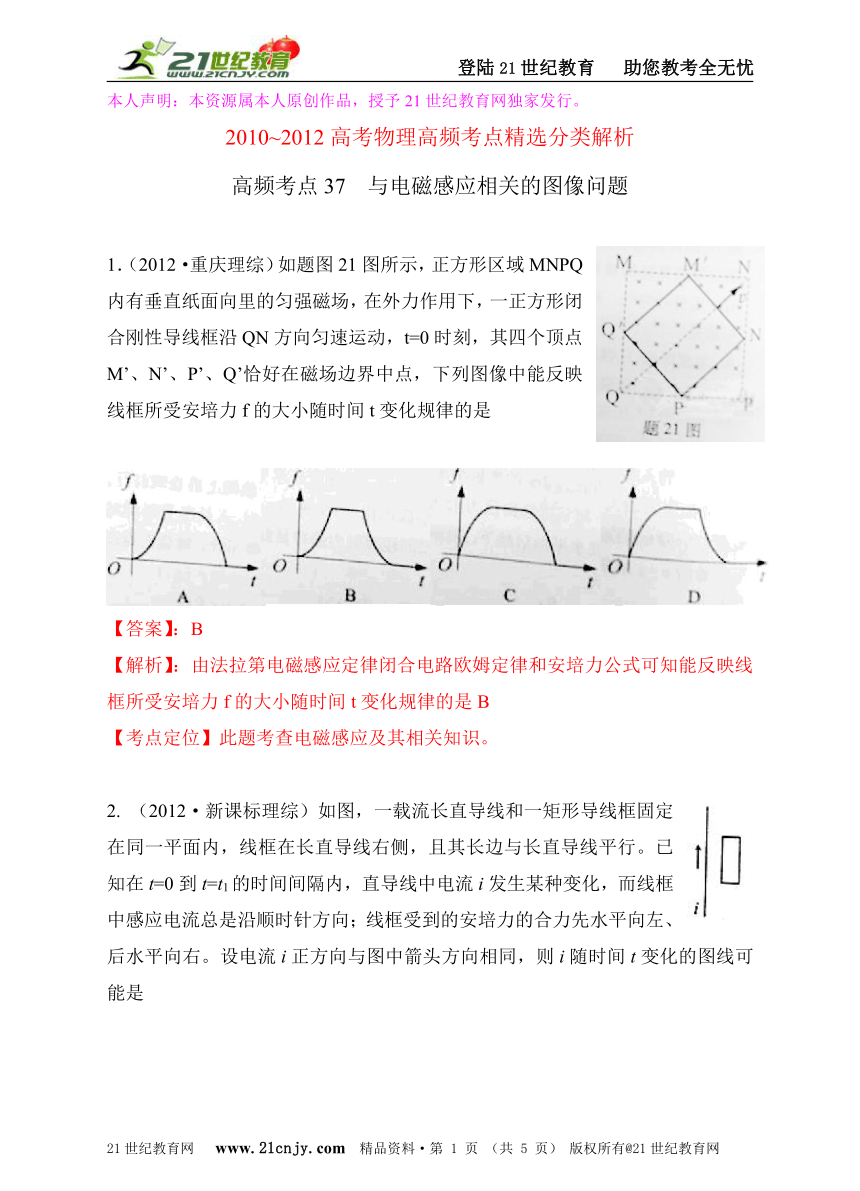

1.(2012·重庆理综)如题图21图所示,正方形区域MNPQ内有垂直纸面向里的匀强磁场,在外力作用下,一正方形闭合刚性导线框沿QN方向匀速运动,t=0时刻,其四个顶点M’、N’、P’、Q’恰好在磁场边界中点,下列图像中能反映线框所受安培力f的大小随时间t变化规律的是
【答案】:B
【解析】:由法拉第电磁感应定律闭合电路欧姆定律和安培力公式可知能反映线框所受安培力f的大小随时间t变化规律的是B
【考点定位】此题考查电磁感应及其相关知识。
2. (2012·新课标理综)如图,一载流长直导线和一矩形导线框固定在同一平面内,线框在长直导线右侧,且其长边与长直导线平行。已知在t=0到t=t1的时间间隔内,直导线中电流i发生某种变化,而线框中感应电流总是沿顺时针方向;线框受到的安培力的合力先水平向左、后水平向右。设电流i正方向与图中箭头方向相同,则i随时间t变化的图线可能是
2.【答案】:A
【解析】:由楞次定律可判断出i随时间t变化的图线可能是A。
【考点定位】此题楞次定律、图象及其相关知识。

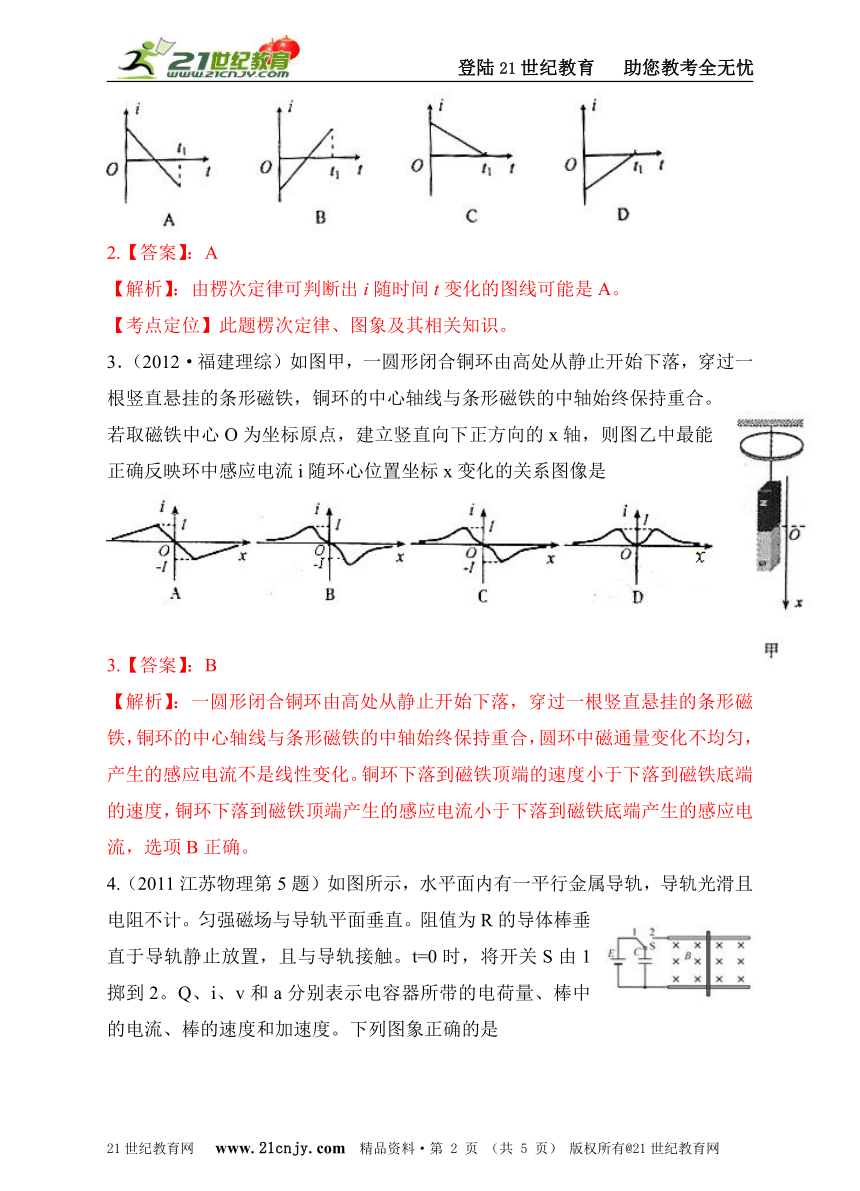

3.(2012·福建理综)如图甲,一圆形闭合铜环由高处从静止开始下落,穿过一根竖直悬挂的条形磁铁,铜环的中心轴线与条形磁铁的中轴始终保持重合。若取磁铁中心O为坐标原点,建立竖直向下正方向的x轴,则图乙中最能正确反映环中感应电流i随环心位置坐标x变化的关系图像是
3.【答案】:B
【解析】:一圆形闭合铜环由高处从静止开始下落,穿过一根竖直悬挂的条形磁铁,铜环的中心轴线与条形磁铁的中轴始终保持重合,圆环中磁通量变化不均匀,产生的感应电流不是线性变化。铜环下落到磁铁顶端的速度小于下落到磁铁底端的速度,铜环下落到磁铁顶端产生的感应电流小于下落到磁铁底端产生的感应电流,选项B正确。
4.(2011江苏物理第5题)如图所示,水平面内有一平行金属导轨,导轨光滑且电阻不计。匀强磁场与导轨平面垂直。阻值为R的导体棒垂直于导轨静止放置,且与导轨接触。t=0时,将开关S由1掷到2。Q、i、v和a分别表示电容器所带的电荷量、棒中的电流、棒的速度和加速度。下列图象正确的是
【解析】:t=0时,将开关S由1掷到2,电容器通过导轨、导体棒构成的回路放电,导体棒中有电流通过,导体棒受到安培力作用,导体棒产生加速度,导体棒做加速运动;导体棒速度逐渐增大,导体棒切割磁感线产生与放电电流方向相反的感应电动势。由于放电电流逐渐减小,导体棒的加速度逐渐减小,导体棒做加速度逐渐减小的加速运动。当导体棒切割磁感线产生的感应电动势与电容器两极板之间电压相等时,电容器放电电流减小到零,导体棒做匀速运动。选项BC错误;综合上述可知,足够长时间后,电容器所带的电荷量不为零,选项A错误D正确。
【答案】.D
【点评】此题电容器放电时引起的电磁感应相关图象。
5. (2011海南物理)如图,EOF和E’O’F’为空间一匀强磁场的边界,其中EO∥E’O’,FO∥F’O’,且EO⊥OF;OO’为∠EOF的角平分线,间的距离为l;磁场方向垂直于纸面向里。一边长为l的正方形导线框沿OO’方向匀速通过磁场,t=0时刻恰好位于图示位置。规定导线框中感应电流沿逆时针方向时为正,则感应电流i与时间t的关系图线可能正确的是
【解析】:由右手定则可知,在初始位置到左侧边运动到O’点的过程中,产生的感应电流逐渐增大,方向为逆时针方向(为正);从O’点到O’O连线的中点的过程中,产生的感应电流不变,方向为逆时针方向(为正);从O’O连线的中点到O点的过程中,左右两侧边切割磁感线产生的感应电动势方向相反,感应电流从正最大值逐渐减小到负最大值;左侧边过O点后继续向左运动,右侧边切割磁感线产生感应电动势感应电流,大小不变,方向为顺时针方向(为负);所以感应电流i与时间t的关系图线可能正确的是B。
【答案】:B
【点评】此题考查闭合电路的一部分导体切割磁感线引起的电磁感应、图象及其相关知识点。
6.(2010上海物理)如右图,一有界区域内,存在着磁感应强度大小均为B,方向分别垂直于光滑水平桌面向下和向上的匀强磁场,磁场宽度均为L,边长为L的正方形框abcd的bc边紧靠磁场边缘置于桌面上,使线框从静止开始沿x轴正方向匀加速通过磁场区域,若以逆时针方向为电流的正方向,能反映线框中感应电流变化规律的是图
[来源:Z,xx,k.Com]
【解析】线框从静止开始沿x轴正方向匀加速通过磁场区域,在0~t1时间内,感应电流均匀增大。由右手定则可判断出感应电流为逆时针方向;当bc边进入垂直于光滑水平桌面向上的匀强磁场后,感应电流为顺时针方向,bc边和ad边都切割磁感线产生感应电动势,两边产生的感应电动势相加,匀加速通过,感应电流均匀增大。当bc边出磁场后,ad边切割磁感线产生的感应电流为逆时针方向,所以能反映线框中感应电流变化规律的是图A。
【答案】A
【点评】此题考查法拉第电磁感应定律和右手定则、电流图象等相关知识。
