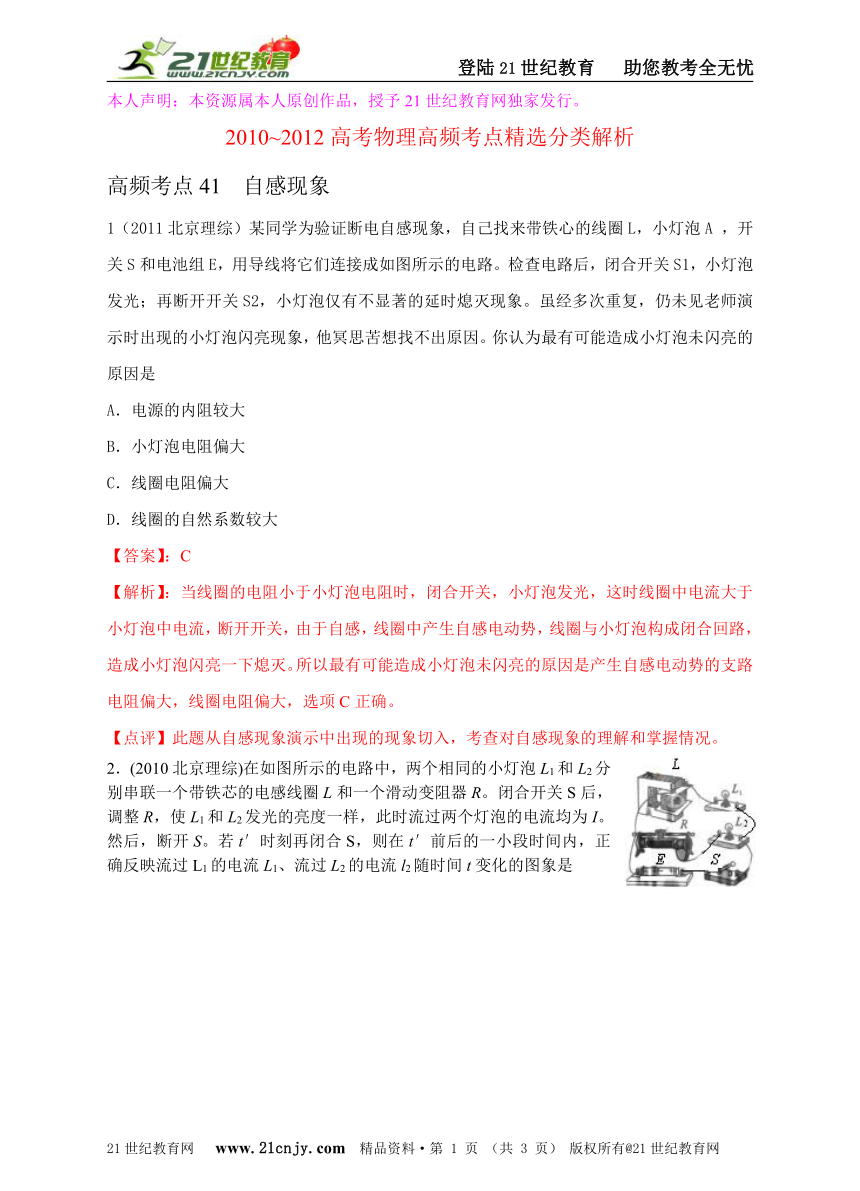

2010~2012高考物理高频考点精选分类解析
高频考点41 自感现象
1（2011北京理综）某同学为验证断电自感现象，自己找来带铁心的线圈L，小灯泡A ，开关S和电池组E，用导线将它们连接成如图所示的电路。检查电路后，闭合开关S1，小灯泡发光；再断开开关S2，小灯泡仅有不显著的延时熄灭现象。虽经多次重复，仍未见老师演示时出现的小灯泡闪亮现象，他冥思苦想找不出原因。你认为最有可能造成小灯泡未闪亮的原因是
A．电源的内阻较大
B．小灯泡电阻偏大
C．线圈电阻偏大
D．线圈的自然系数较大
【答案】：C
【解析】：当线圈的电阻小于小灯泡电阻时，闭合开关，小灯泡发光，这时线圈中电流大于小灯泡中电流，断开开关，由于自感，线圈中产生自感电动势，线圈与小灯泡构成闭合回路，造成小灯泡闪亮一下熄灭。所以最有可能造成小灯泡未闪亮的原因是产生自感电动势的支路电阻偏大，线圈电阻偏大，选项C正确。
【点评】此题从自感现象演示中出现的现象切入，考查对自感现象的理解和掌握情况。
2．(2010北京理综)在如图所示的电路中，两个相同的小灯泡L1和L2分别串联一个带铁芯的电感线圈L和一个滑动变阻器R。闭合开关S后，调整R，使L1和L2发光的亮度一样，此时流过两个灯泡的电流均为I。然后，断开S。若t′时刻再闭合S，则在t′前后的一小段时间内，正确反映流过L1的电流L1、流过L2的电流l2随时间t变化的图象是
答案：B【解析】与滑动变阻器R串联的小灯泡L2，闭合S后直接变亮，电流变化图象应为平行横轴的直线（如图A中图线所示），选项C D错误。与带铁芯的电感线圈串联的小灯泡L1，闭合S后，自感线圈要产生自感电动势阻碍电流增大，通过小灯泡L1的电流逐渐变大，所以选项B正确。
【点评】此题考查通电自感现象。要注意通电自感选项和断电自感现象的区别。
3.（2010江苏物理）如图所示的电路中，电源的电动势为E,内阻为r，电感L的电阻不计，电阻R的阻值大于灯泡D的阻值，在t=0时刻闭合开关S，经过一段时间后，在t=t1时刻断开S,下列表示A、B两点间电压UAB随时间t变化的图象中，正确的是
答案：B【解析】在t=0时刻闭合开关S，由于电感L产生自感电动势，阻碍电流通过，电源输出电流较小路端电压较高，经过一段时间电路稳定，电源输出电流较大路端电压较低。在t=t1时刻断开S，电感L产生自感电动势，与灯泡构成闭合回路，灯泡D中有反向电流通过，所以表示A、B两点间电压UAB随时间t变化的图象中正确的是B。
【点评】此题需要判断通电后灯泡两端电压变化情况和断电后灯泡两端电压变化情况，难度较大。
4．（2010高考海南物理）下列说法正确的是
A．当线圈中电流不变时，线圈中没有自感电动势
B．当线圈中电流反向时．线圈中自感电动势的方向与线圈中原电流的方向相反
C．当线圈中电流增大时，线圈中自感电动势的方向与线圈中电流的方向相反
D．当线圈中电流减小时，线圈中自感电动势的方向与线圈中电流的方向相反
答案：AC
【解析】：由产生感应电流的条件、楞次定律可知，当线圈中电流不变时，不产生自感电动势，选项A对；当线圈中电流反向时．相当于电流减小，线圈中自感电动势的方向与线圈中原电流的方向相同，选项B错；当线圈中电流增大时，自感电动势阻碍电流的增大，线圈中自感电动势的方向与线圈中电流的方向相反，选项C对；当线圈中电流减小时，自感电动势阻碍电流的减小，线圈中自感电动势的方向与线圈中电流的方向相同，选项D错。
【点评】此题考查自感电动势和楞次定律，难度较大。
5、（2008·江苏物理第8题）如图所示的电路中，三个相同的灯泡a、b、c和电感L1、L2与直流电源连接，电感的电阻忽略不计．电键K从闭合状态突然断开时，下列判断正确的有
A．a先变亮，然后逐渐变暗
B．b先变亮，然后逐渐变暗
C．c先变亮，然后逐渐变暗
D．b、c都逐渐变暗
5.答案：AD
【解析】电键Ｋ从闭合状态突然断开时电感Ｌ１、Ｌ２中产生自感电动势，使电感Ｌ１、Ｌ２中电流不能够立即减小到零，灯泡ｂ、ｃ都逐渐变暗，选项Ｄ正确。在电键Ｋ从闭合状态突然断开的一瞬间，电感Ｌ１、Ｌ２中电流分别通过灯泡ｂ、ｃ后汇合在一起通过灯泡ａ使灯泡ａ先变亮，然后逐渐变暗，选项Ｄ正确。
