教科版（2017秋）六年级科学上册4.4电能和磁能（课件共24张PPT)

(共24张PPT)
2021年秋
新教科版
科学
六年级上册
第四单元
能量
4.电能和磁能

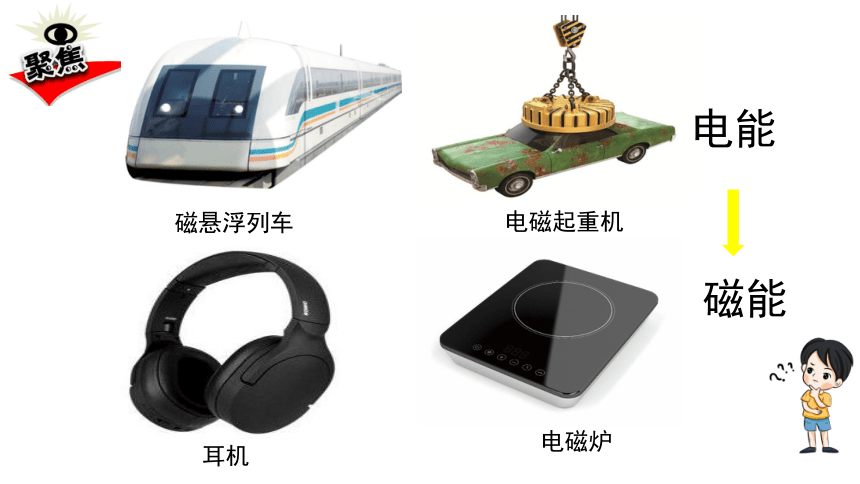

耳机
电磁起重机
电磁炉
磁能
电能
磁悬浮列车
实验材料:
1个铁钉
1段长导线
1个电池盒
1节1号电池
若干大头针
在铁钉上绕线圈，并通电测试
通电后
断电后
能吸起大头针
不能吸起大头针
电磁铁
用电磁铁将大头针搬运至指定位置
用电磁铁将大头针搬运至指定位置
实验前思考：
电磁铁是怎样搬运大头针的？
怎样控制大头针能让它掉落在指定的位置？
N
S
钉尖
钉帽
电磁铁有南北极吗？如何验证？
钉尖与南极相吸，能表示钉尖是北极吗？
指南针
你的电磁铁磁极情况如何？
N
S
S
N
1
2
磁极方向与电池连接方式有关
S
N
N
S
3
磁极方向与线圈的缠绕方向有关
4
电流方向
电池正负极接法
线圈缠绕的方向
电磁铁的南北极与电流的方向有关。
如何改变电磁铁的南北极？
用电磁铁搬运物体，能量是怎样转移的？
在这个过程中，能量形式是怎样转换的？
磁能到电能的转换
谢谢观看
义务教育教科书
科学
KEXUE
六年级上册
r
=
(
=
c
拓恳
AsLO
由易我
dsoc台L富
hmmm
mmmmmmmmm-
m
之,加?
宣一
关于电磁铁南北极的研究记录
连接图:
1.电池的正极与
尖
钉帽
侧连接;电池的负极与
(钉
尖/钉帽一侧连接。
2.你的电磁铁是哪种缠绕方式?
从外到内
从内到外
我发现:按这种连接方式,钉尖是5一钉帽是N极_。
关于电磁铁南北极的研究记录
连接图
1.电池的正极与
(钉尖/钉归
侧连接;电池的负极与
尖/钉帽)一侧连接
2.你的电磁铁是哪种缠绕方式?
oMd
从外到内
从内到外
我发现:按这种连接方式,钉尖是S极,钉帽是M极
米屮将
萨
逗她一
2
部器那
高性能碳电池
國出w
高性能碳电池
+
H1
前面我们讲过奥斯特发现电能生磁
随堂学
教学助手事半功倍
、什么样的装置可以将电能转换为磁能呢?我们通常自己制作电磁铁展开实验,请根据所学
知识完成下列题目
制作电磁铁是一个复杂的过程,请将下面的制作过程进行排序。
2)在导线两头留出10~15厘米做引出线。
1)用有绝缘皮的导线在铁钉上沿一个方向缠绕50到100圈
3)定导线两头,以免松开。
Δ)确定电池槽开关断开后将电池装入,将电磁铁两端的引线与电池槽连接。
5)将电源开关闭合,用电磁铁的钉尖一端去吸引大头针,观察实验现象。
