人教物理 九年级同步学案（附答案）15.4电流的测量

第4节　电流的测量
【自主预习探新知】
【新知初探】
一、电流的强弱
1．电流：表示电流强弱的物理量是________，通常用字母________表示。
2．电流的单位：电流的单位是________，简称安，符号是________，比安培小的单位有________、微安(μA)，1
A＝________mA，1
A＝________μA。
二、电流的测量
1．电流表的连接
(1)必须将电流表和被测的用电器________。
(2)必须让电流从“____”接线柱流进，再从“____”接线柱流出。
(3)必须正确选择电流表的________。
(4)不允许把电流表直接连到________的两极，否则，电流表将被______。
2．电流表的读数
(1)如图15－4－1所示，用“－”“3”接线柱，量程为________，表盘上从“0”到最右端共有3个大格，________个小格，那么一大格代表________A，一小格代表________A，读数为1.4
A。
　　　　
　　　
图15－4－1　　　图15－4－2
(2)如图15－4－2所示，用“－”“0.6”接线柱，量程为________，一大格代表0.2
A，一小格代表________A，读数为0.3
A。
【预习自测】
1．如图15－4－3所示的电路中，开关闭合后，电流表测通过灯L1的电流的是
(　　)
A　　　　　　
　B
C　　　　　　　D
图15－4－3
2．日光灯工作电流约为0.15
A，合________mA。
【合作探究破疑难】
【要点突破】
用两只完全相同的小灯泡、若干相同的干电池、导线，按图15－4－4所示的甲、乙实物图连接各用电器，连接后闭合开关。
　　
甲　　　　　　　　　　　乙
图15－4－4
1．哪个电路图中干电池多？观察哪个灯泡更亮？
2．为什么两个同样的小灯泡接到不同的电路中，亮度不一样呢？
【归纳总结】
电流是表示电流________的物理量，电流的单位是________。同一灯泡越亮，表示通过的电流越强。比较电流大小时要换算成同一单位。
【典例1】
(多选)图15－4－5所示为我们常见的家用电器，关于它们正常工作时的电流，下列说法合理的是
(　　)
A．电风扇的
C．电视机的
电流约2
A
电流约2
A
图15－4－5
【针对训练】
1．计算器中的电流很小，大约为100
μA，也就是________A。一盏荧光灯正常发光时的电流大约为150________，一台柜式空调正常工作时的电流约为10________。

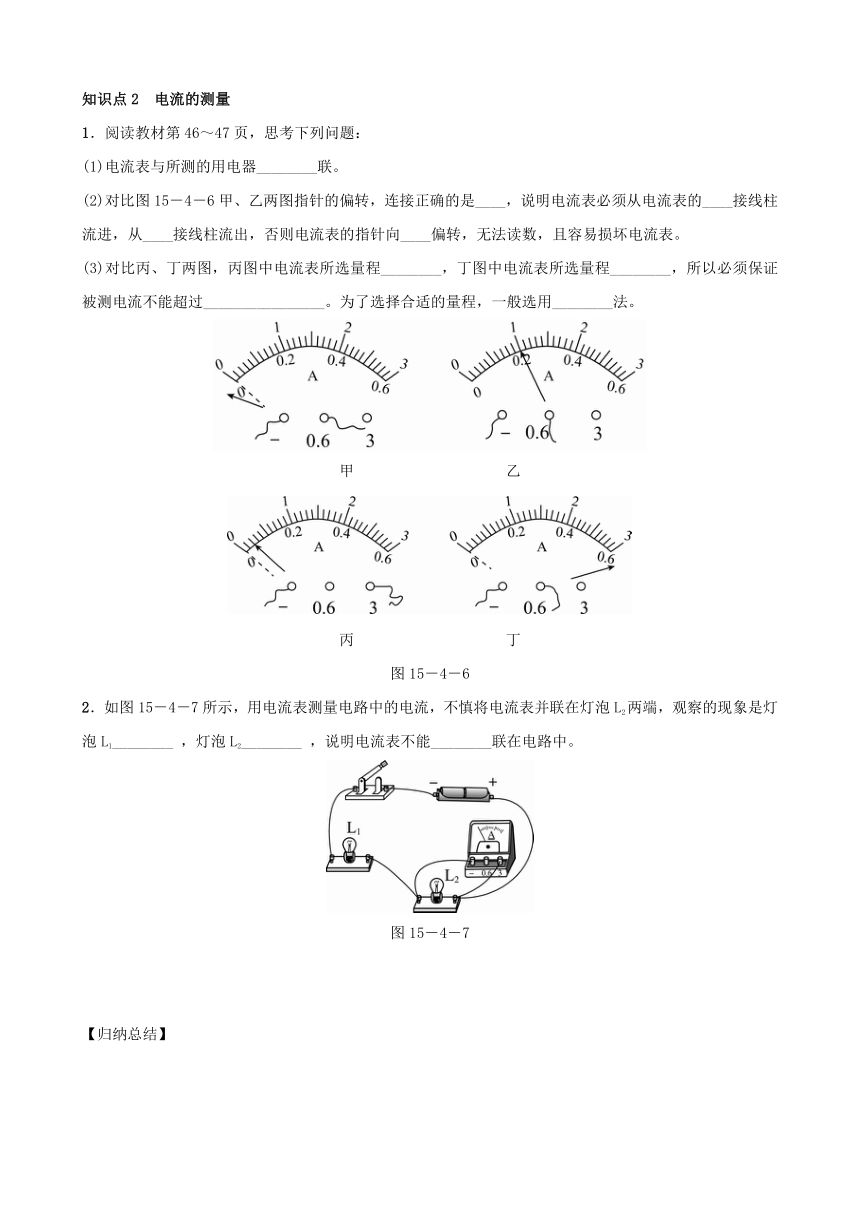

知识点2　电流的测量
1．阅读教材第46～47页，思考下列问题：
(1)电流表与所测的用电器________联。
(2)对比图15－4－6甲、乙两图指针的偏转，连接正确的是____，说明电流表必须从电流表的____接线柱流进，从____接线柱流出，否则电流表的指针向____偏转，无法读数，且容易损坏电流表。
(3)对比丙、丁两图，丙图中电流表所选量程________，丁图中电流表所选量程________，所以必须保证被测电流不能超过________________。为了选择合适的量程，一般选用________法。
甲　　　　　　　　　　乙
丙　　　　　　　　　　丁
图15－4－6
2．如图15－4－7所示，用电流表测量电路中的电流，不慎将电流表并联在灯泡L2两端，观察的现象是灯泡L1________
，灯泡L2________
，说明电流表不能________联在电路中。
图15－4－7
【归纳总结】
电流表的使用规则
使用规则
违反使用规则造成的后果
使用电流表前首先要校零，同时要明确电流表的量程和分度值
若不校零，测量结果将会不准确；明确量程和分度值便于快速而准确地读取数值
必须将电流表和被测的用电器串联
若将电流表和被测的用电器并联，电流表指示的就不是流过用电器的电流，而且容易损坏电流表
必须让电流从“＋”接线柱流入，再从“－”接线柱流出
如果正、负接线柱接反，电流表的指针会反向偏转，无法读数，而且也容易损坏电流表
被测电流不能超过电流表的量程
如果被测电流超过电流表的最大测量值，就无法读数，而且有可能损坏电流表，这时应该改用更大量程的电流表
不允许把电流表直接连到电源的两极上
如果电流表不经过用电器直接连到电源的两极上，电流表将被损坏
【典例2】
如图小明要测量L1中电流大小，图中正确的电路图是
(　　)
A　　　　　
　　　B
C　　　　　　　　D
图15－4－8
想一想：电流表并联在电路中会怎样？
【针对训练】
2．如图15－4－9甲所示的电路中，当开关S闭合后，电流表测量的是通过________(选填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为________A。
甲　　　　
　　乙
图15－4－9
【达标检测】(10分钟)
1．图15－4－10所示用电器正常工作的电流最接近
4
A
的是
(　　)
A．家用电冰箱　　
B．计算器
C．节能灯　　　
　D．电压力锅
图15－4－10
2．在图15－4－11中要测量干路的电流，那么电流表连接的位置应该是
(　　)
图15－4－11
A．只能在A点
B．可以在B点或C点
C．可以在A点或D点
D．可以在A、B、C、D各点
3．在练习使用电流表的实验中，某同学发现电流表(0～3
A)的指针如图15－4－12所示，电流表的正确读数是
(　　)
图15－4－12
A．0.25
A　　　　　　　　B．0.3
A
C．1.25
A
D．1.5
A
4．小明使用电流表测通过灯泡的电流，他选用的是“－”和“0.6”两接线柱，但此量程表盘上数字都已模糊不清，于是他按大量程“0～3
A”读取数值为1.2
A，则通过该灯泡的电流实际是________A。
5．图15－4－13甲所示是用电流表测量通过L2的电流的电路图，请按电路图把图乙中的实物连接起来(通过L2的电流不超过0.6
A)。
　　　
甲　　　　　　　　　　　乙
图15－4－1
第4节　电流的测量
【自主预习·探新知】
[新知初探]
一、1.电流　I　2.安培　A　毫安(mA)　103　106
二、1.(1)串联　(2)＋　－　(3)量程　(4)电源　损坏
2．(1)0～3
A　30　1　0.1　(2)0～0.6
A　0.02
[预习自测]
1．C　2.150
【合作探究·破疑难】
[要点突破]
知识点1
1．乙图电路中干电池多；乙图电路中灯泡更亮。
2．因为乙图中接入的干电池多，电路中电流强。
[归纳总结]
　强弱　安培
[典例1]BD　解析：电冰箱的电流约1
A，台灯的电流约0.18
A，说法合理；电风扇和电视机的电流约0.5
A，所以A、C两选项说法不合理。
[针对训练]
1．10－4　mA　A
解析：100
μA＝100×10－6
A＝1×10－4
A；根据几种常见的电流值进行估测，得出符合实际的单位。
知识点2
1．(1)串　(2)乙　正　负　左　(3)太大　太小　所选量程的最大值　试触
2．亮　不亮　并
[典例2]A　解析：此题考查了电流表的使用。解答时根据电流表的使用规则，电流表要串联使用，电流表要测量哪个电灯的电流就要与哪个电灯串联，题目要求测L1的电流，所以看哪个电路图中的电流表与L1串联，而且正、负接线柱要接正确即可。A选项中电流表与L1串联，测L1的电流；B选项电流表与L2串联，测L2的电流；C选项电流表在干路中，测干路中的电流；D选项电流表与L1串联，但接线柱接反了，不符合题意。
[想一想]
　电流表与哪个用电器并联，这个用电器就会被短接，如果电路中只有一个用电器，电流表并联在用电器两端时，则相当于将导线或电流表直接接在电源的两极上，将会造成电源短路，会把电流表和电源烧坏。
[方法技巧]
电流表使用的正误判断
(1)看电流流向：电流从电流表正接线柱流入，从负接线柱流出。
(2)看连接方式：串联在电路中，且不能直接连在电源两端。
(3)看量程：在不超过量程的情况下，尽量用小量程。
[针对训练]
2．L2　0.28　解析：由电路图可知，两灯泡并联，电流表与灯泡L2串联，所以电流表测量L2支路的电流，由题图乙可知：电流表的量程为0～0.6
A，分度值为0.02
A，示数为0.28
A。
[达标检测]
1．D　解析：家用电冰箱的电流约为1
A，计算器的电流约为100
μA，节能灯的电流约为0.1
A，电压力锅的电流约为4
A。
2．C　解析：电流表接在哪个支路上测哪个支路的电流，电流表接在干路上测干路的电流，因为A、D两点都在干路上，所以C选项正确。
3．D　解析：电流表有两个量程，大量程的分度值为小量程分度值的5倍，根据图示可知，电流表的量程为0～3
A，分度值为0.1
A，则电流表的示数为1.5
A。
4．0.24　解析：由题意可知电流表接入的量程为0～0.6
A，按“0～3
A”读取数值为1.2
A，大量程读数是小量程相应读数的5倍，所以实际电流的大小是＝0.24
A。
5．如图所示。
解析：从题电路图可以看出，两只灯泡并联，开关在干路中，靠近电源正极，电流表测量通过L2的支路电流。连接方法可以先连接电路元件较多的支路，即电源正极→开关S→电流表(量程选择0～0.6
A)→灯泡L2→电源负极，然后将灯泡L1补接上即可。
