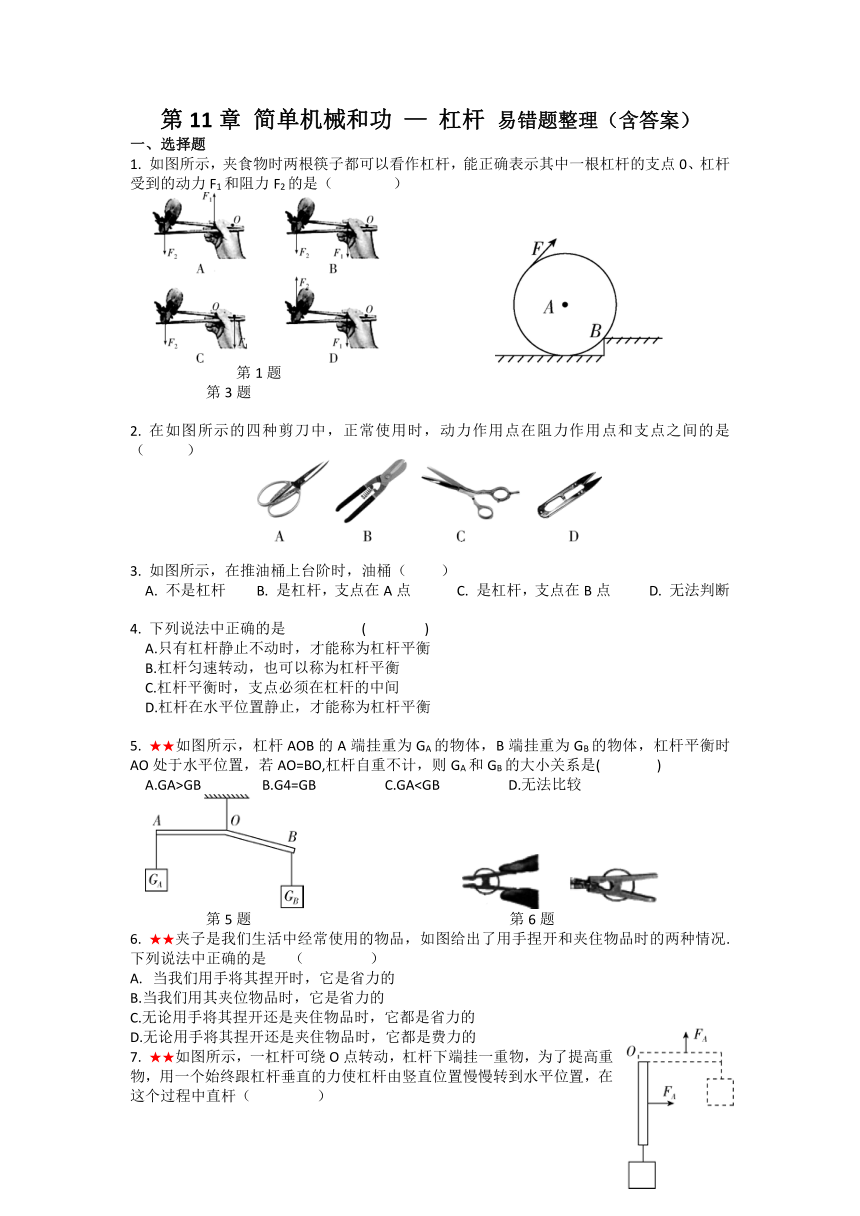

11.1 杠杆 同步易错题-2021-2022学年苏科版九年级上册物理（含答案）

第11章
简单机械和功
—
杠杆
易错题整理（含答案）
一、选择题
如图所示，夹食物时两根筷子都可以看作杠杆，能正确表示其中一根杠杆的支点0、杠杆受到的动力F1和阻力F2的是（
）
第1题
第3题
在如图所示的四种剪刀中，正常使用时，动力作用点在阻力作用点和支点之间的是（
）
如图所示，在推油桶上台阶时，油桶（
）
不是杠杆
B.
是杠杆，支点在A点
C.
是杠杆，支点在B点
D.
无法判断
下列说法中正确的是
(
)
A.只有杠杆静止不动时，才能称为杠杆平衡
B.杠杆匀速转动，也可以称为杠杆平衡
C.杠杆平衡时，支点必须在杠杆的中间
D.杠杆在水平位置静止，才能称为杠杆平衡
★★如图所示，杠杆AOB的A端挂重为GA的物体，B端挂重为GB的物体，杠杆平衡时AO处于水平位置，若AO=BO,杠杆自重不计，则GA和GB的大小关系是(
)
A.GA>GB
B.G4=GB
C.GAD.无法比较
第5题
第6题
★★夹子是我们生活中经常使用的物品，如图给出了用手捏开和夹住物品时的两种情况.下列说法中正确的是
（
）
当我们用手将其捏开时，它是省力的
B.当我们用其夹位物品时，它是省力的
C.无论用手将其捏开还是夹住物品时，它都是省力的
D.无论用手将其捏开还是夹住物品时，它都是费力的
★★如图所示，一杠杆可绕O点转动，杠杆下端挂一重物，为了提高重物，用一个始终跟杠杆垂直的力使杠杆由竖直位置慢慢转到水平位置，在这个过程中直杆（
）

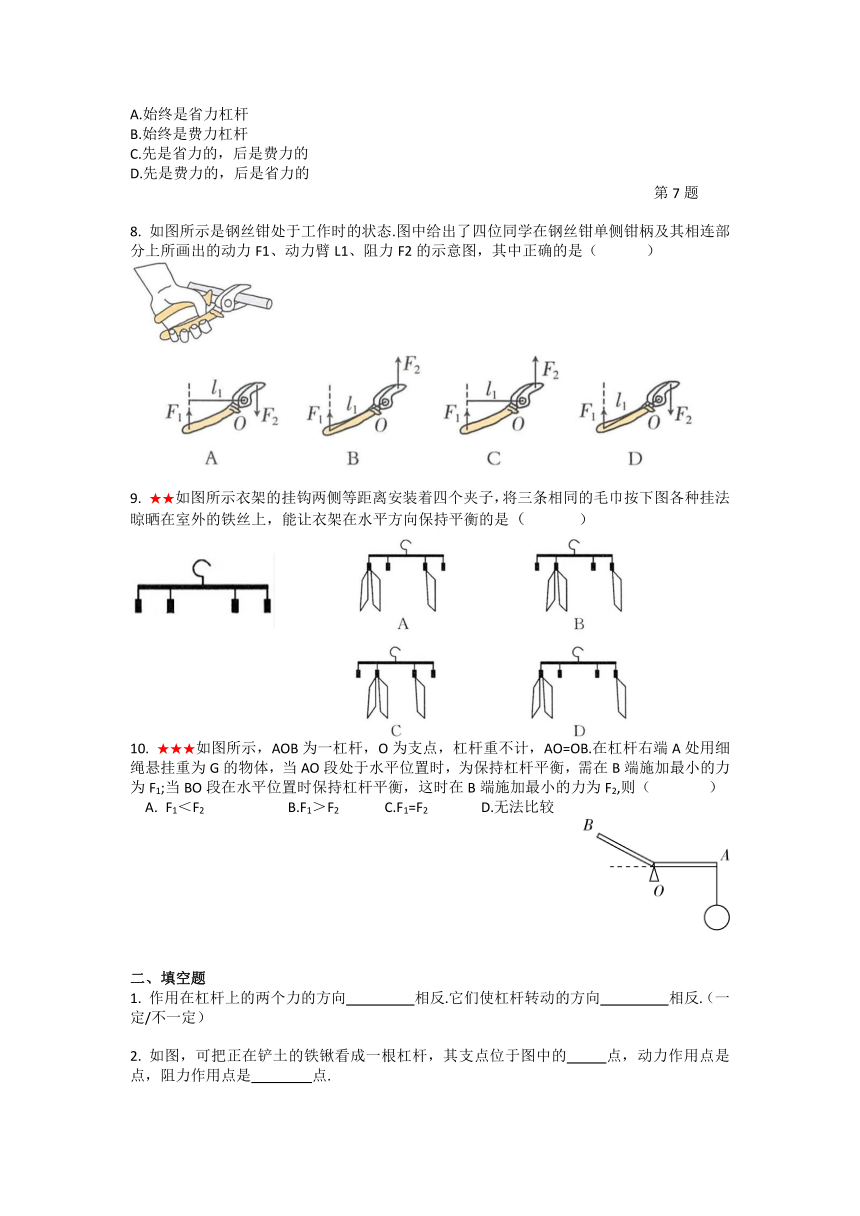

A.始终是省力杠杆
B.始终是费力杠杆
C.先是省力的，后是费力的
D.先是费力的，后是省力的
第7题
如图所示是钢丝钳处于工作时的状态.图中给出了四位同学在钢丝钳单侧钳柄及其相连部分上所画出的动力F1、动力臂L1、阻力F2的示意图，其中正确的是（
）
★★如图所示衣架的挂钩两侧等距离安装着四个夹子，将三条相同的毛巾按下图各种挂法晾晒在室外的铁丝上，能让衣架在水平方向保持平衡的是（
）
★★★如图所示，AOB为一杠杆，O为支点，杠杆重不计，AO=OB.在杠杆右端A处用细绳悬挂重为G的物体，当AO段处于水平位置时，为保持杠杆平衡，需在B端施加最小的力为F1;当BO段在水平位置时保持杠杆平衡，这时在B端施加最小的力为F2,则（
）
F1＜F2
B.F1＞F2
C.F1=F2
D.无法比较
二、填空题
作用在杠杆上的两个力的方向
相反.它们使杠杆转动的方向
相反.（一定/不一定）

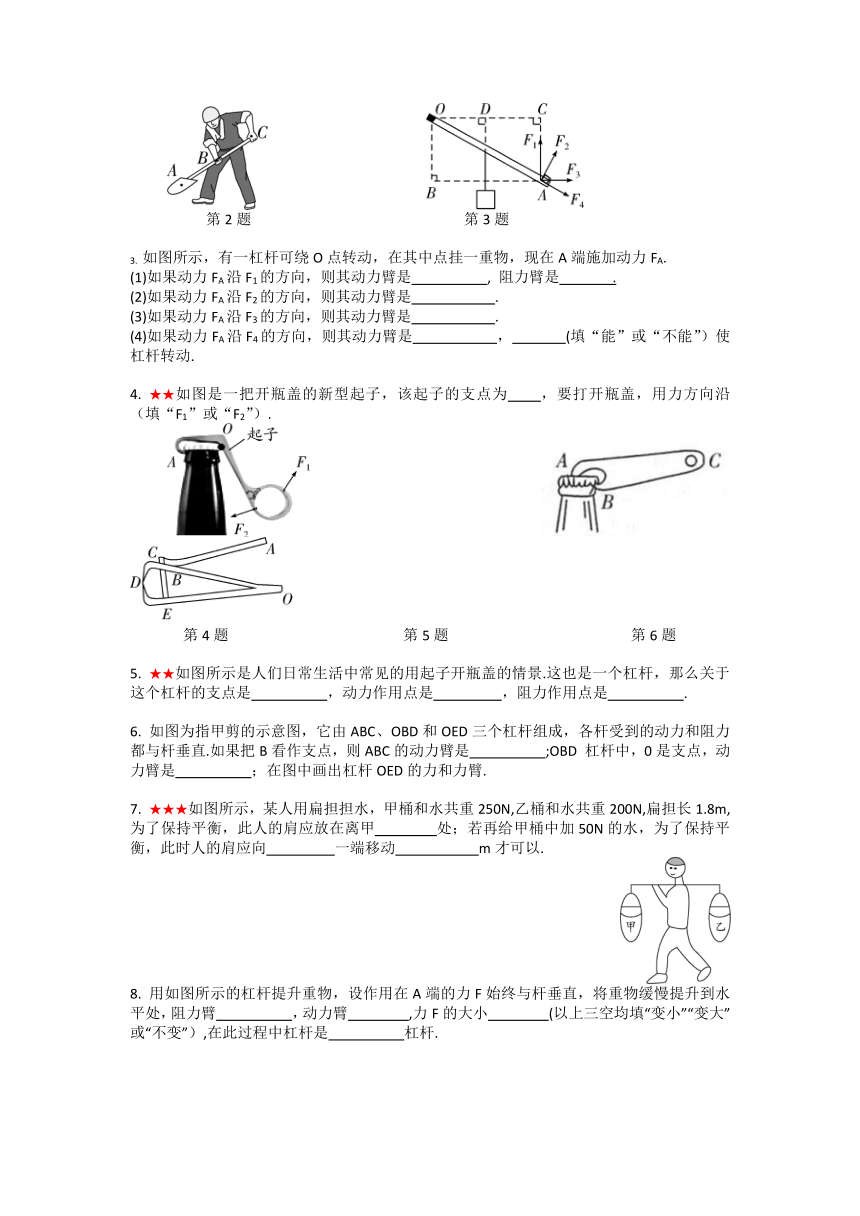

如图，可把正在铲土的铁锹看成一根杠杆，其支点位于图中的
点，动力作用点是
点，阻力作用点是
点.
第2题
第3题
如图所示，有一杠杆可绕O点转动，在其中点挂一重物，现在A端施加动力FA.
(1)如果动力FA沿F1的方向，则其动力臂是
,
阻力臂是
.
(2)如果动力FA沿F2的方向，则其动力臂是
.
(3)如果动力FA沿F3的方向，则其动力臂是
.
(4)如果动力FA沿F4的方向，则其动力臂是
，
(填“能”或“不能”）使杠杆转动.
★★如图是一把开瓶盖的新型起子，该起子的支点为
，要打开瓶盖，用力方向沿
（填“F1”或“F2”）.
第4题
第5题
第6题
★★如图所示是人们日常生活中常见的用起子开瓶盖的情景.这也是一个杠杆，那么关于这个杠杆的支点是
，动力作用点是
，阻力作用点是
.
如图为指甲剪的示意图，它由ABC、OBD和OED三个杠杆组成，各杆受到的动力和阻力都与杆垂直.如果把B看作支点，则ABC的动力臂是
;OBD
杠杆中，0是支点，动力臂是
；在图中画出杠杆OED的力和力臂.
★★★如图所示，某人用扁担担水，甲桶和水共重250N,乙桶和水共重200N,扁担长1.8m,为了保持平衡，此人的肩应放在离甲
处；若再给甲桶中加50N的水，为了保持平衡，此时人的肩应向
一端移动
m才可以.
用如图所示的杠杆提升重物，设作用在A端的力F始终与杆垂直，将重物缓慢提升到水平处，阻力臂
，动力臂
,力F的大小
(以上三空均填“变小”“变大”或“不变”）,在此过程中杠杆是
杠杆.
第8题
第9题
★★如图所示，用轻质杠杆缓慢提升重物G,重物固定挂在杆中央，拉力方向始终竖直向上.当杠杆分别在A、B、C位置时，动力臂和阻力臂的比值
(填“改变”或“不变”）,FA
FB
Fc，在此过程中杠杆是
杠杆.
搬运砖头的独轮车的有关尺寸如图所示，独轮车可以看作是一个
杠杆，车斗和砖头总重G=2000N,抬起独轮车至水平位置时，人手向上的力F=
N.装砖时将部分砖向
（填“左”或“右”）移一些更省力.
三、实验题
★★在探究“杠杆的平衡条件”实验中，所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个.
(1)实验前，杠杆静止在如图甲所示的位置，此时杠杆处于
（填“平衡”或“不平衡”）状态.
(2)实验时，使杠杆在
位置平衡，主要是为了便于测量
的大小，因此在图甲中，应该把杠杆右端的平衡螺母向
边调节.
(3)左右两端添加钩码后，此时杠杆的状态如图乙所示，可以将右端钩码的位置向
(填“左”或“右”）调节，使杠杆重新平衡在水平位置
(4)小明同学用图丙装置进行探究，发现当杠杆水平平衡时，与杠杆平衡条件不相符，其可能的原因是：
.
★★在“研究杠杆平衡条件”的实验中，杠杆刻度均匀，每个钩码的质量都相等.
(1)调节杠杆水平平衡后，在杠杆上挂了如图甲所示2组钩码，放手后，杠杆
（填“平衡”“左端下沉”或“右端下沉”）.
(2)用弹簧测力计和钩码配合使用，也可以研究杠杆平衡条件.如图乙所示，若不在B点挂钩码，可改用弹簧测力计在B点
拉杠杆.
(3)某次杠杆平衡后，将测力计从a位置转动到b位置，使杠杆仍在水平位置平衡，其示数大小将
.
(4)使用图乙测量发现，每次实验都是F1L1.
★★探究杠杆的平衡条件：
小王把杠杆放在支架上后，在图（a
)所示位置静止，这时的杠杆处于
（平衡/不平衡）状态.为了将杠杆调至水平位置平衡，他应将右端的平衡螺母向
（左/右）调节.
当杠杆在水平位置平衡时，杠杆自重的力臂为
cm.实验中使杠杆在水平位置平衡的好处是
(2)如图（b
),在右边用弹簧测力计竖直向下拉，使杠杆在水平位置平衡时，左边钩码离支点20cm,右边挂钩离支点15cm,每个钩码重为1N,则此时弹簧测力计示数应为
N.
(3)如图（c
),当杠杆在水平位置平衡时，与图（b)相比弹簧测力计示数将
（变大/不变/变小）,这是因为弹簧测力计拉力的力臂
（变长了/不变/变短了）.
四、计算题
1.
如图所示，灯重30N,灯挂在水平横杆的C端，O为杠杆的支点，水平杆OC长2m,BC长0.5m,∠DBO=30°,杆重不计，计算绳子BD作用在横杆上的拉力并作出拉力的力臂L.(提示：直角三角形中，30°角所对直角边等于斜边的一半）
★★如图，轻质均匀杆OB长70cm,
能绕O点转动，B端用细绳BC悬于C点，有一重49N的铁块挂在A点，OA长20cm.
此时绳BC的拉力多大？
若绳BC能承受的最大拉力为42N,移动铁块到某一位置，绳BC恰好断裂，求铁块悬挂点到支点O的距离.
答
案
选择题
1-5
D
D
C
B
C
6-10
A
C
C
B
B
填空
不一定
一定
C
B
A
(1)OC
OD
(2)OA
(3)OB
(4)
0
不能
O
F2
A
C
B
AB
OB
0.8m
甲
0.08m
变大
不变
变大
省力
不变
=
=
省力
省力
600
左
实验题
（1）平衡
（2）水平
力臂
右
（3）右
（4）杠杆存在自重
（1）右端下沉
（2）竖直向下
（3）变大
（4）弹簧测力没有调零
（1）平衡
右
0
便于测量力臂
（2）4
（3）变大
变短了
四、计算题
1.
80N
2.（1）14N；（2）60cm
