4.3 光的折射 课件（ 共29张）沪科版八年级物理全一册

(共29张PPT)
第四节
光的折射
一、光的折射
1、有趣的光的折射现象
天上的彩虹

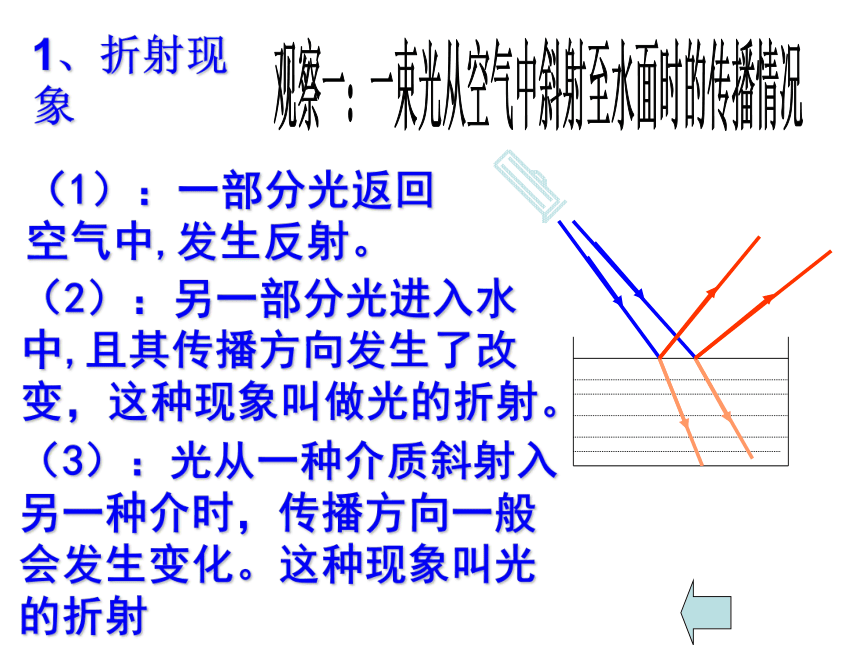

（1）：一部分光返回空气中,发生反射。
（2）：另一部分光进入水中,且其传播方向发生了改变，这种现象叫做光的折射。
（3）：光从一种介质斜射入另一种介时，传播方向一般会发生变化。这种现象叫光的折射
1、折射现象
2、光的折射
光从一种介质斜射入另一种介质时，传播方向一般会发生变化，这种现象叫做光的折射．

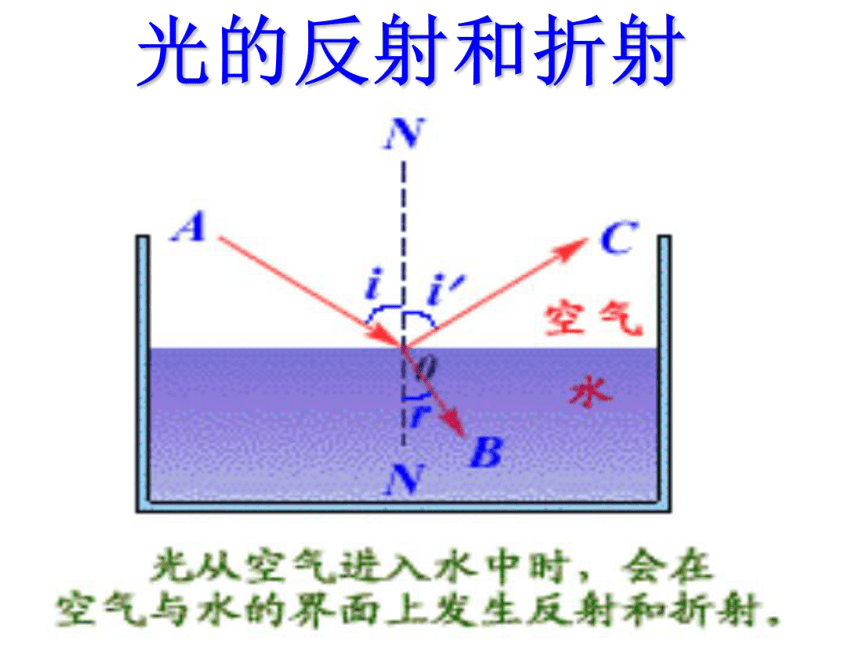

光的反射和折射
二、光的折射的一般规律
光从空气斜射入水中或其他介质中时，
1、折射光线与入射光线、法线在同一平
面内；(三线共面）
2、折射光线和入射光线分居法线两侧（两线分居）
3、折射角随入射角变大而增大（密度小的角度大）
4、当光线垂直射向介质表面时，传播方向不改变．（垂直不变）
5、在折射时光路是可逆的．（光路可逆）
二、光的折射的一般规律
四、用光的折射解释自然现象
水中鱼的实际位置比看上去的要深．
空气
水
S/
眼睛受骗
S
所以由于光的折射，池水看起来比实际的浅。
P/
水
空气
自P点射向空气中的光线PA和PB
P
A
B
在水面处发生了折射，折射光线是AQ与BQ/
Q
Q/
眼睛对着折射光线看去，觉得光好像是从水中P/点射出来的。
P/点在P点的上方
用相同的方法分析铅笔在水下部分的各点，最后得到的结果是水中的部分好象向上偏折了。
分析：
P
Q
A
B
A/
水
空气
海市蜃楼是：由于空气疏密不均匀使光线发生折射
造成的。
由于空气疏密发生变化而折射，逐渐向地面弯曲（如下图），进入观察者眼中，于是就看到地平线以外的景物了。
exit
主菜单
下一页
一：画出下列图中的折射光线
P
Q
N/
N
空气
水
N
N/
P
Q
空气
玻璃
2、?古诗中有“大漠孤烟直，长河落日圆”的壮美诗句，诗人观察到的落日并不是太阳的实
际位置，而是光线经过不均匀大气时发生了______而成的像，如图1-2-1所示
，太阳实际在图中______位置(选填“甲”或“乙”)
?3、?如图1-2-2所示是光从空气斜射入玻璃的光路图，由图可知，反射角是____度，折射角是____度.
?
图1-2-1
图1-2-2
折射
乙
50
30
4、下例现象中不属于光的折射现象的（
）
A、池塘中的水看起来比实际的浅
B、夜晚池塘中有一个月亮的影子
C、有经验的渔民叉鱼要对着稍低于鱼的位置叉去
D、透过不平的玻璃看到窗外变形的景物
返回
B
5、
岸上的人看池中有鱼在水中游泳，其中云是由于光的
形成的虚象，鱼是由光的
形成的虚象，水中的鱼看岸上的人，比实际的
。
反射
折射
高
有经验的渔民，使用钢叉向水下叉鱼时，总是向所看见的鱼的下方投叉，你能说出这样做的道理吗？
6、?下列现象中，属于光的折射现象的是(
)
A?阳光下的树会出现影子
?B?白天，人们能从各个方向看到桌子
?C?斜插在水中的筷子，看上去好像在水面处折断了
?D?在平静的水面看到树木的倒影
7、?游泳池中灌入一定量的水后，从池岸上斜看池底，便会觉得池底比实际深度(
)
?A?深些
B?浅些
?C?无变化
D?有时深有时浅
C
B
8、?光从玻璃斜射入空气中，折射角______入射角，光从空气中斜射入水中折
射角_______入射角.
(填“大于”、“小于”或“等于”)
大于
小于
9、在下列各现象中，属于光的折射的现象的是(
)
A?在阳光照射下，人在地面上形成影子
B?筷子的一部分放在盛水的碗里，看上去向上弯折
C?用平面镜可以改变太阳光的传播方向，用来照亮室内的天花板
D?栽在河边上的树，能在水中形成“倒影”
B
10、如图1-2-5所示，一束光线斜射入容器中，并在容器底部形成一光
斑，这时往容器中逐渐加水，则光斑的位置(
)
A?慢慢向右移动
B?慢慢向左移动
?C?慢慢向水面移动
D?仍在原来位置不动
?
?图1-2-5
B
?图1-2-6
11、一束光从空气射入某种透明液体，已知入射光线与法线的夹角为45
°，反射光线与折射光线的夹角为105°，则反射角的大小是_______，折
射角的大小是________.
450
300
12、如图6-4所示，将刻度尺斜插入水中，从不面看去水中尺子的刻度情况（
）
A、变得密了
B、变得疏了
C、一部分变密，一部分变疏
D、疏密没有变化
C
A
1、定义：光从水中介质，斜射入另一种介质时，传播方向一般会
发生改变。
2、一般规律：（空→其它）
①折射光线与入射光线法线在同一平面内。
②折射光线和入射光线分居法线两则
③∠γ∠∠i
④光线垂直时间介质表面时，传播方向
不改变
⑤在折射时光路是可逆的
3、现象：
1、池水变浅
2、筷子变弯
3、海市蜃楼
光
的
折
射
N
N/
i
N
N/
P
Q
入
折
法
2、空大→（角大，虚象大）
水小→（角小，虚象小）
1、三线共面，两线分居，两角不等
4、技巧点拨：
板书设计
