4.3光的折射 课件（共27张）沪科版八年级物理全一册

(共27张PPT)

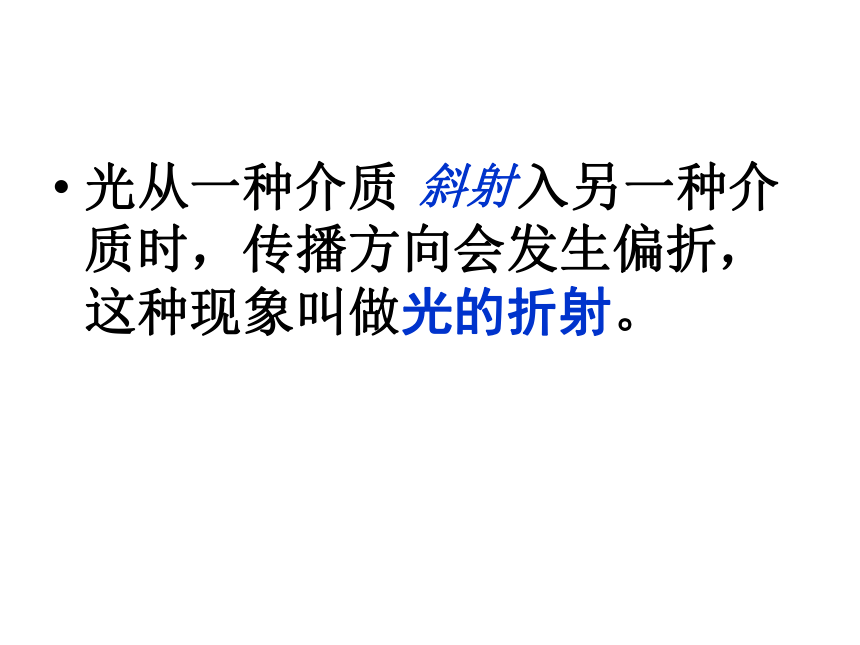

光从一种介质
入另一种介质时，传播方向会发生偏折，这种现象叫做光的折射。
斜射
入射光线

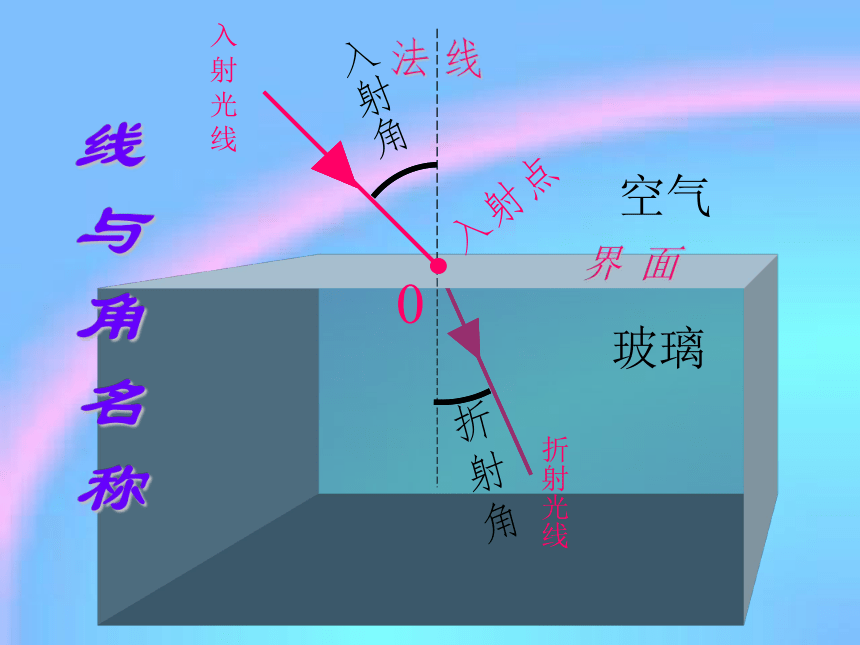

线与角名称
折射光线
入射角
折射角
法
线
入射点
0
界
面
玻璃
空气

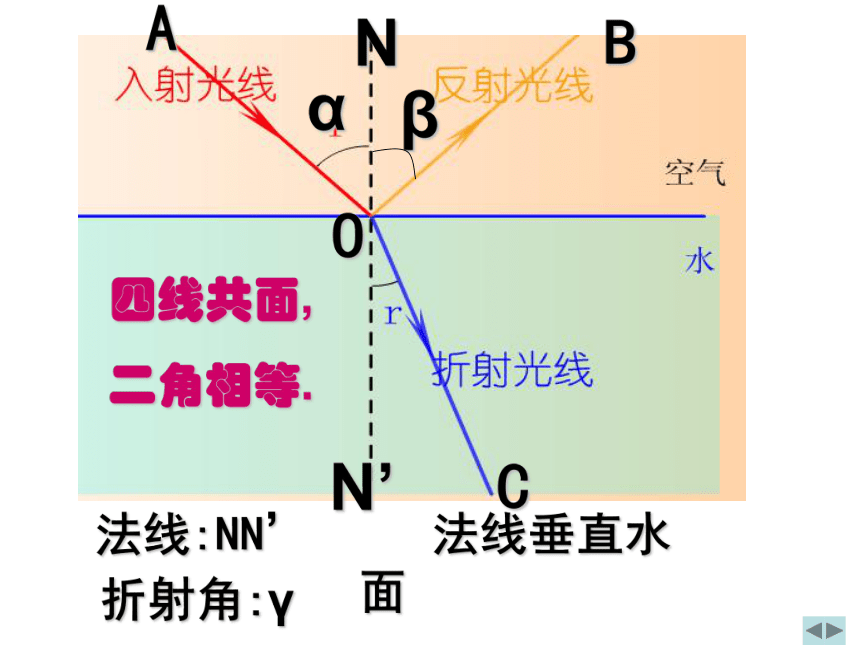

α
β
N
N’
O
A
B
C
法线:NN’
法线垂直水面
折射角:γ
四线共面,
二角相等.

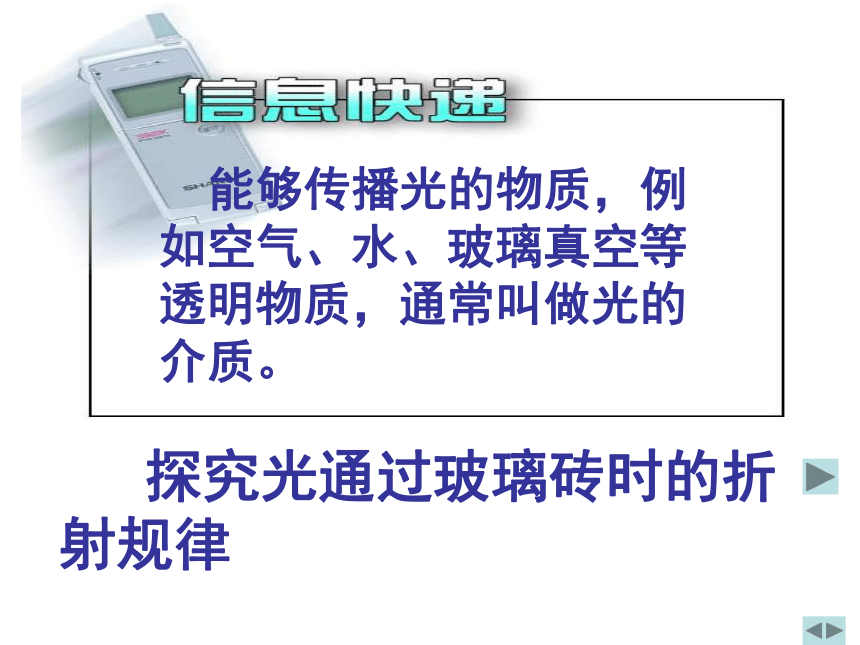

能够传播光的物质，例如空气、水、玻璃真空等透明物质，通常叫做光的介质。
探究光通过玻璃砖时的折射规律

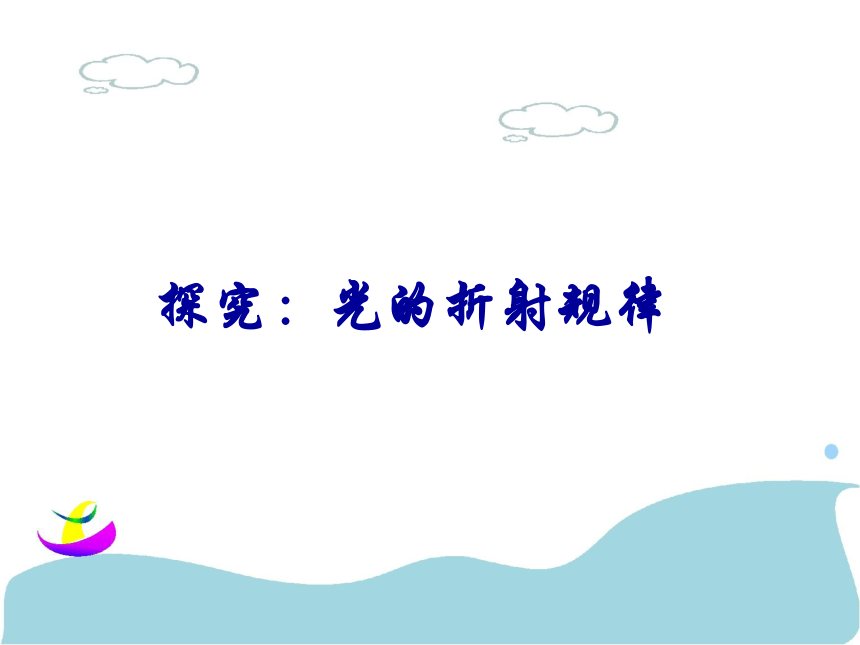

探究：光的折射规律

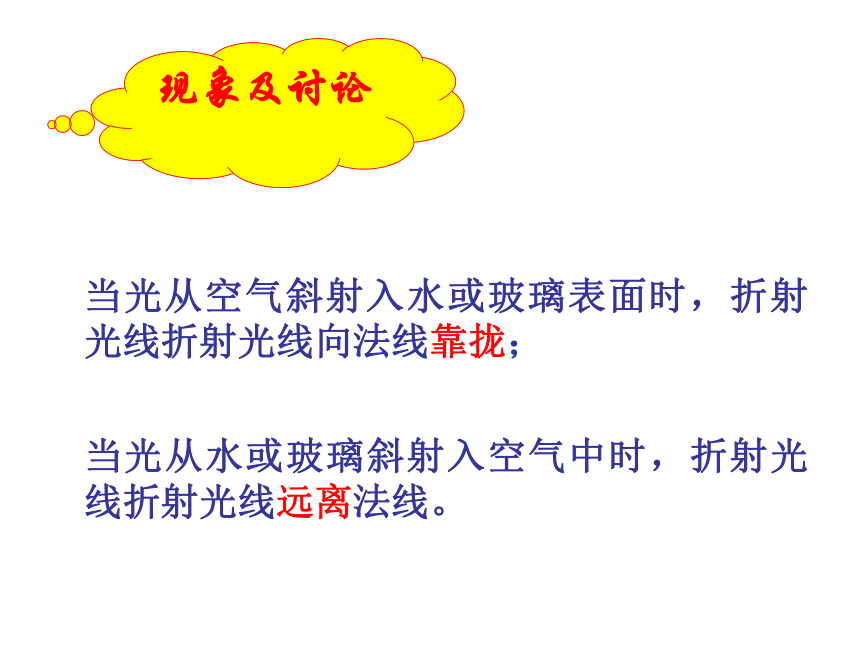

当光从空气斜射入水或玻璃表面时，折射光线折射光线向法线靠拢；
当光从水或玻璃斜射入空气中时，折射光线折射光线远离法线。
现象及讨论
?

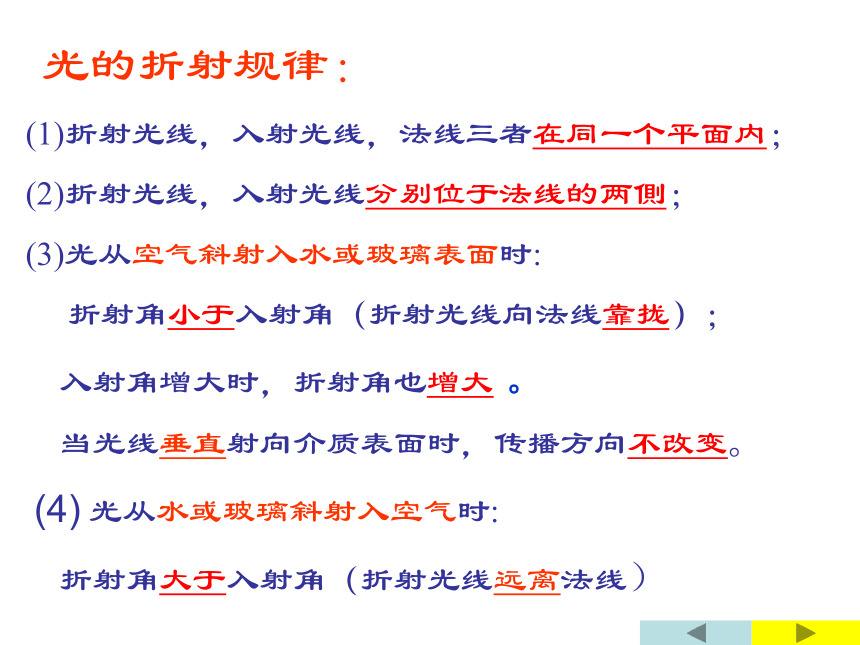

光的折射规律：
(1)折射光线，入射光线，法线三者在同一个平面内；
(2)折射光线，入射光线分别位于法线的两側；
(3)光从空气斜射入水或玻璃表面时:
折射角小于入射角（折射光线向法线靠拢）；
入射角增大时，折射角也增大
。
当光线垂直射向介质表面时，传播方向不改变。
(4)
光从水或玻璃斜射入空气时:
折射角大于入射角（折射光线远离法线）
.
o

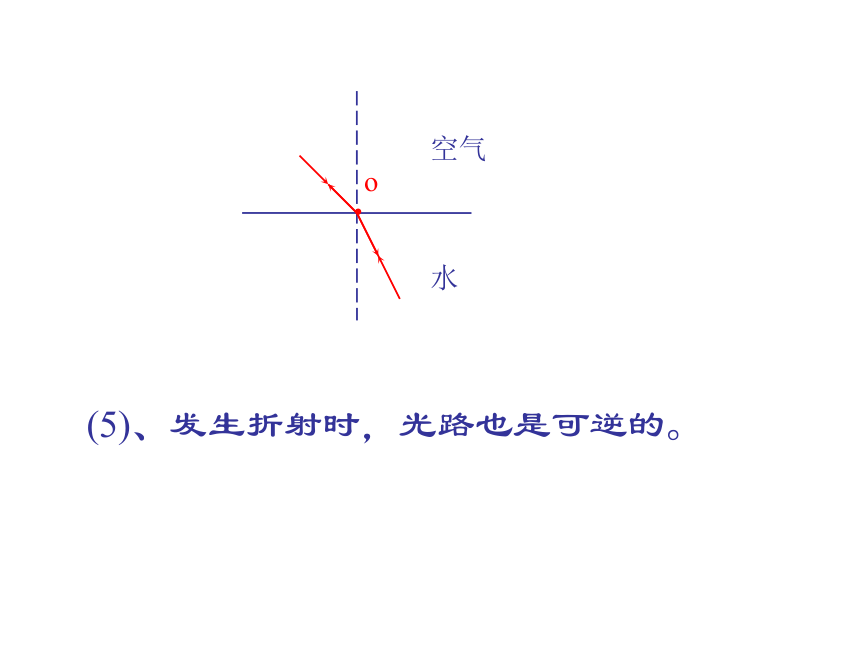

(5)、发生折射时，光路也是可逆的。
空气
水
1.池水变浅
P
P’
2.筷子怎么折断了？
看起来向上弯折
P/
水
空气
P
A
B
Q
Q/
筷子弯折的解释
这是光从水中进入空气发生折射
来自P点的光通过水面折射后折射光线的反向延长线都经过P的像点P’
3.小阳到水族馆参观,透过玻璃看到水中的一条鱼在A点,而鱼的实际位置在B点,请画出人看到鱼的光路.
先画出进入眼点的折射光线,它的反向延长线经过鱼的像点A点.
A
B
O
在水中潜水员看到的海面上空的气球比气球的实际位置
水.
高.
空气
看到的气球在折射光线的反向延长线上.
如图所示的军事观察孔，图中虚线表示空气孔的观察范围，现在在孔中嵌入玻璃砖后，观察范围将
变大
观察点不变，进入观察点的边缘光线不变
同一种介质中,介质的疏密分布不同,光也会发生折射
高空中悬浮着许多细小的冰晶,当太阳光以过宛们时,会发生反射和折射.
海市蜃楼
光经过不均匀的大气时发生折射，形成的虚像。
选　择　题
1、池水看起来比实际的浅，这是由于光从水中射入空气时发生＿＿＿＿造成的．
　Ａ、反射　　　　Ｂ、折射
　Ｃ、斜射　　　　Ｄ、以上都不对
Ｂ
课堂练习
选　择　题
2、下面哪个图正确表示了光从空气斜射入玻璃中的情况？（　　）
空气
空气
空气
空气
水
水
水
水
　Ａ、　　　Ｂ、　　　　Ｃ、　　　　Ｄ、
Ｃ
课堂练习
我们平时看到的许多商品广告有的忽视了科学性。如下图中有一处科学性错误，请指出错误的地方，并说明它违背了什么物理规律。
看到的水中部分应向上弯折
违背了光的折射规律
1、一条光线以30度的角从空气射向
水中，请画出水面的反射光线和折射光线的大致方向。
适应性练习
2.当光线垂直入射时,
不改变,
这时入射角是
度,折射角是
度.
如下图所示，画出光通过三棱镜时的光路。
偏向底面
学生小结及反思
