6.3弹力与弹簧测力计 课件（共15张）沪科版八年级物理全一册

(共15张PPT)
授课人：
张雪华
一、弹性和塑性
一、弹性和非弹性
弹性
：物体受力发生形变,撤去外力后能自动恢复原状的形变叫弹性形变，这样的性质叫弹性
1
非弹性
：物体受力发生形变,撤去外力后不能自动恢复原状的形变叫非弹性形变
2
二、弹力
二、弹力
条件：
2
（1）直接接触（2）发生弹性形变
产生：物体由于发生弹性形变而具有的力
1
3、生活中的弹力
3、生活中的弹力
1
2
3
4

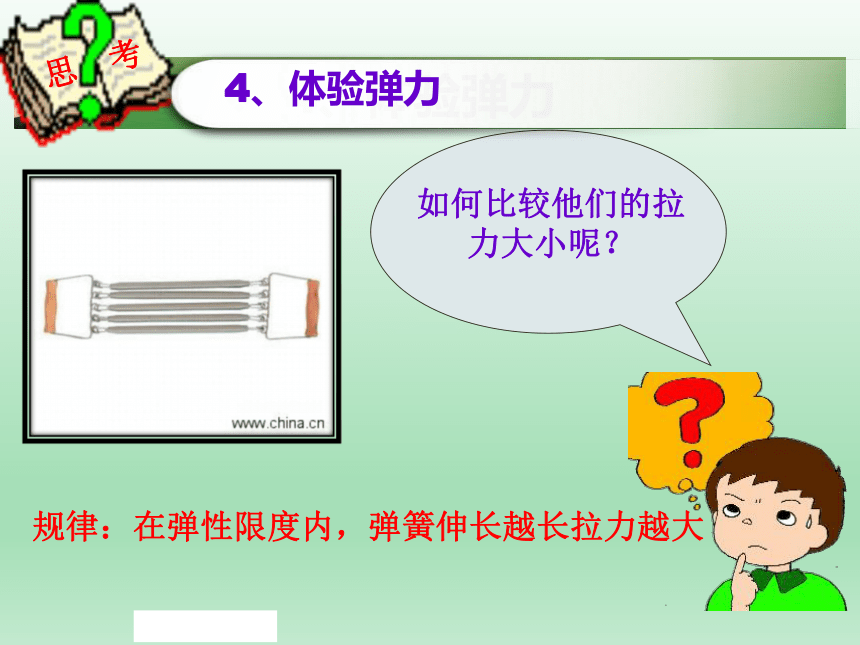

如何比较他们的拉力大小呢？
规律：在弹性限度内，弹簧伸长越长拉力越大
思
考
4、体验弹力
4、体验弹力
三、弹簧测力计
三、弹簧测力计
N
0
0.5
1.0
1.5
2.0
0.5N
1.0N
1.5N
2.0N
吊环
弹簧
指针
刻度盘
挂钩
1、弹簧测力计的结构
2、工作原理
2、工作原理
在弹性限度内，弹簧的伸长量与外力的大小成正比
温馨提示：发生弹性形变的物体，当外力超过一定的限度也会发生塑性形变，即撤去外力后，不能恢复原状。
3、使用注意事项
3、使用注意事项
（1）使用前：观察弹簧测力计的“0”刻线、量程和分度值，所测力的大小不能超过弹簧秤的量程。
（3）读数时:测力计应处于静止或匀速直线运动状态
视线必须与刻度盘垂直.
（2）测量时：弹簧测力计受力方向与轴线方向一致
温馨提示：若二者方向不一致，测量值偏小,使用弹簧测力计之前，最好把它的挂钩轻轻来回拉动几次
4、练习读数
4、练习读数
5、练习使用弹簧测力计
5、练习使用弹簧测力计
1、用手拉测力计的挂钩，体会1N、3N、5N力的大小。
2、一根头发被拉断时拉力有多大？
3、可以测量你课桌上任一物体对弹簧测力计的拉力。
头发能承受的拉力随年龄而变化
20岁组的人头发能承受的拉力最大，平均约1.72N，
30岁组的人头发能承受的拉力平均约1.5N
，
40岁组的人头发能承受的拉力平均约1.38N
，
60组的人头发能承受的拉力平均约0.95N
，
10岁以下的平均约0.84N
。
6、练习使用弹簧测力计
6、生活中的测力计
GMS型锚索测力计
SKN系列测力计
测力环
握力计
例1、两个同学用同一个弹簧拉力器比试臂力，拉力器上有三根弹簧，结果每个人都能把手臂撑直，则（　）
A．臂力大的人所用拉力大
B．手臂长的人所用拉力大
C．体重大的人所用拉力大
D．每个人所用的拉力一样大
应用迁移，巩固提高
例2、某同学用弹簧测力计测拉力时,手持挂钩,物体挂在拉环上,测力计的示数为5N,则物体对弹簧的拉力实际大小为(
)
A.大于5N
B.
等于5N
C.
小于5N
D.以上都有可能.
应用迁移，巩固提高
谈谈你的收获
谈谈你的收获
弹性和塑性
弹力
大小
弹簧测力计
应用
使用
产生
曲靖一中
