第15章 电流和电路综合测试（B卷） 吉林省德惠市第三中学2021——2022学年九年级上学期（有答案）

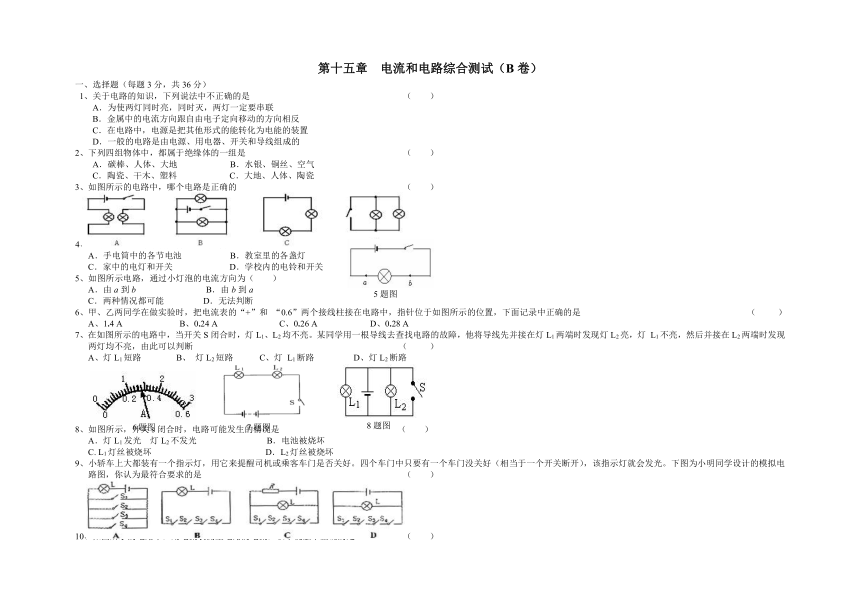

第十五章
电流和电路综合测试（B卷）
一、选择题（每题3分，共36分）
1、关于电路的知识，下列说法中不正确的是
（
）
A．为使两灯同时亮，同时灭，两灯一定要串联
B．金属中的电流方向跟自由电子定向移动的方向相反
C．在电路中，电源是把其他形式的能转化为电能的装置
D．一般的电路是由电源、用电器、开关和导线组成的
2、下列四组物体中，都属于绝缘体的一组是
（
）
A．碳棒、人体、大地
B．水银、铜丝、空气
C．陶瓷、干木、塑料
C．大地、人体、陶瓷
3、如图所示的电路中，哪个电路是正确的
（　　）
4、在下列实际电路中各元件之间属于并联的有（　　）
A．手电筒中的各节电池
B．教室里的各盏灯
C．家中的电灯和开关
D．学校内的电铃和开关
5、如图所示电路，通过小灯泡的电流方向为（　　）
A．由a到b
B．由b到a
C．两种情况都可能
D．无法判断
6、甲、乙两同学在做实验时，把电流表的“+”和
“0.6”两个接线柱接在电路中，指针位于如图所示的位置，下面记录中正确的是
（　
）
A、1.4
A
B、0.24
A
C、0.26
A
D、0.28
A
7、在如图所示的电路中，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现灯L2亮，灯
L1不亮，然后并接在L2两端时发现两灯均不亮，由此可以判断
（
）
A、灯L1短路　
　B、
灯L2短路
C、灯
L1断路　
　D、灯L2断路
8、如图所示，开关s闭合时，电路可能发生的情况是
（
）
A．灯L1发光
灯L2不发光
B．电池被烧坏
C.
L1灯丝被烧坏
D．L2灯丝被烧坏
9、小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。下图为小明同学设计的模拟电路图，你认为最符合要求的是
（
）

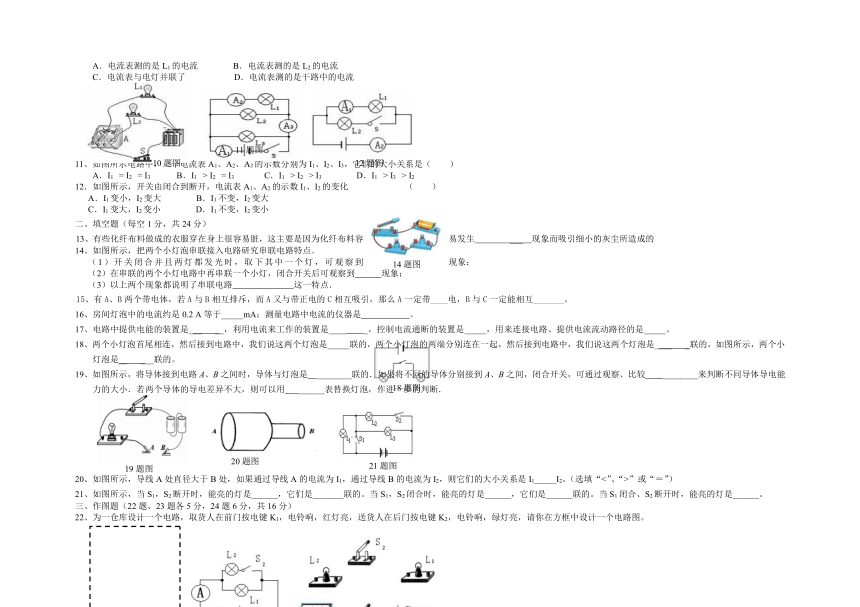

10、如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是
（
）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流
11、如图所示电路中，三个电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是（
）
A．I1
=
I2
=
I3
B．I1
>
I2
=
I3
C．I1
>
I2
>
I3
D．I1
>
I3
>
I2
12．如图所示，开关由闭合到断开，电流表A1、A2的示数I1、I2的变化
（
）
A．I1变小，I2变大
B．I1不变，I2变大
C．I1变大，I2变小
D．I1不变，I2变小
二、填空题（每空1分，共24分）
13、有些化纤布料做成的衣服穿在身上很容易脏，这主要是因为化纤布料容易发生
___
现象而吸引细小的灰尘所造成的
14、如图所示，把两个小灯泡串联接入电路研究串联电路特点．
（1）开关闭合并且两灯都发光时，取下其中一个灯，可观察到
现象；
（2）在串联的两个小灯电路中再串联一个小灯，闭合开关后可观察到
现象；
（3）以上两个现象都说明了串联电路
这一特点．
15、有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带____电，B与C一定能相互_______。
16、房间灯泡中的电流约是0.2
A等于_____mA；测量电路中电流的仪器是
。
17、电路中提供电能的装置是___
__，利用电流来工作的装置是____
_，控制电流通断的装置是_____，用来连接电路、提供电流流动路径的是_____。
18、两个小灯泡首尾相连，然后接到电路中，我们说这两个灯泡是_____联的，两个小灯泡的两端分别连在一起，然后接到电路中，我们说这两个灯泡是____
_联的，如图所示，两个小灯泡是__
___联的。
19、如图所示，将导体接到电路A、B之间时，导体与灯泡是
________联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较
________来判断不同导体导电能力的大小．若两个导体的导电差异不大，则可以用
______表替换灯泡，作进一步的判断．
20、如图所示，导线A处直径大于B处，如果通过导线A的电流为I1，通过导线B的电流为I2，则它们的大小关系是I1_____I2。（选填“<”、“>”或“＝”）
21、如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。当S1，S2闭合时，能亮的灯是______，它们是______联的。当S1闭合、S2断开时，能亮的灯是______。
三、作图题（22题、23题各5分，24题6分，共16分）
22、为一仓库设计一个电路，取货人在前门按电键K1，电铃响，红灯亮，送货人在后门按电键K2，电铃响，绿灯亮，请你在方框中设计一个电路图。
23、根据图中所示的电路图，用笔画线代替导线，连接实物电路
(要求导线不能交叉)
24、如图所示，当开关S闭合时，灯L?1、L2不亮。某同学用一根导线去检查电路的故障：他将导线先并接在灯L1两端发现L2亮，灯L1不亮；然后并接在L2两端时发现两灯均不亮。
（1）由此可以判断故障是
。
（2）除了导线，你还可以使用
进行检查。把步骤和现象写在下面横线上。
步骤和现象一：
。
步骤和现象二：
。
四、简答题（每小题4分，共8分）
25、为什么使用电流表前要检查指针是否对准零刻度线？如果指针在零刻度线偏左不进行校正，测量结果将会怎样？
26、在电路中有电源是否就一定有电流？为什么？
五、探究与应用题（共16分）
29．（8分）小明和小强在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源(有多个电压档位)、四个阻值不等的电灯以及若干条导线，进行了大胆地探究。如图所示是他们的实验电路图。
（1）他们的猜想是：__________________________（只写一种猜想）。
[进行实验]
（2）小明按照电路图正确地进行实验，得到了表1中的实验数据。小明在实验中，是靠只改变________而得到实验数据的：
（3）小强也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据。小强在实验中是靠只改变________而得到实验数据的。
[分析论证]
（4）从表1、表2中的实验数据可以看出，并联电路电流的规律是：________________。
28（3分）、在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题。现在考考你，如图是某同学连接的电路：
（1）如果合上开关，将出现_______现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成_______的不良后果
（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路。请在要拆除的那根线上打上“×”号
29、（5分）只要留心，利用身边的生活用品可以做不少物理小实验。如图所示，塑料吸管与纸巾摩擦后会吸引小泡沫，说明吸管带了电。那么用纸巾摩擦过的塑料吸管带的是正电还是负电呢？给你玻璃棒、丝绸、橡胶棒、毛皮、塑料吸管、纸巾和细线，请设计一个可行的实验方案对此问题进行探究。
参考答案
一、选择题
1、A
2、C
3、A
4、B
5、A
6、D
7、C
8、B
9、C
10、B
11、D
12、D
二、填空题
13、摩擦起电　
14、（1）另一灯熄灭
（2）原来灯泡的亮度变暗
（3）相互影响
15、
负
吸引
16、200
电流表
17、电源　用电器　开关　导线　
18、串　并　串
19、串
灯泡亮度
电流
20、＝
21、L1、L3
串；
L2、L3
并；
L3
三、作图题
22、
23、
24、（1）灯L1断路
（2）电流表
步骤和现象一：电流表并接在灯L1两端，灯L2亮，灯L1不亮，电流表有示数；
步骤和现象二：电流表并接在灯L2两端，灯L1、L2都不亮，电流表无示数。
四、简答题
25、校零是为了使读数准确，若测量前指针在零刻线左侧，不进行校正，测量结果将偏小。
26、不一定有电流，因为形成持续电流有两个条件，一是电源，二是电路是通路。
五、探究与应用题
27、（1）
略(合理的都可以)
（2）第一支路处不同规格的灯泡.
（3）改变电源的电压
（4）并联电路中干路的电流等于各支路电流之和
28、（1）短路
损坏电流表（损坏电源或损坏电流表和电源）
（2）
29、实验方案一：
操作方法：先用细线将与纸巾摩擦过的塑料吸管悬挂起来，再将用丝绸摩擦过的玻璃棒靠近塑料吸管．
分析论证：若吸管与玻璃棒相互吸引，说明吸管带负电；若吸管与玻璃棒相互排斥，说明吸管带正电．
实验方案二：
操作方法：先用细线将与纸由摩擦过的塑料吸管悬挂起来，再将用毛皮摩擦过的橡胶棒靠近塑料吸管．
分析论证：若吸管与橡胶棒相互吸引，说明吸管带正电；若吸管与橡胶棒相互排斥，说明吸管带负电．
