14.1热机 课件 (共38张PPT) 2021-2022学年物理人教版九年级全一册

(共38张PPT)
第十四章
内能的利用
第1节
热机
一、内能的获得：
通过燃料的燃烧，将燃料内部的化学能
转化为内能。
充实笔记
二、内能的利用：
方式1、直接加热物体
充实笔记
现象：水沸腾后会怎样？
推动塞子的能量来自哪里？
二、内能的利用：
演示实验:
现象:软木塞冲出;管口有“白气”产生.
说明:
水蒸气对木塞
，
内能
,它的温度
,水蒸汽
成小水珠.
工作时：
应用：热机
做功
减小
下降
液化
内能转化为机械能
[中考·聊城]如图所示，在橡胶塞受到水蒸气的压力而冲出的过程中，以下说法正确的是(　　)
A．试管口出现的“白雾”是气体
B．水蒸气对外做功，内能增加
C．水蒸气的温度升高
D．这个实验基本展示了蒸汽机的工作原理
D
将内能转化为机械能
方式2——利用内能做功
热机
三
.热机的定义：
将燃料燃烧时放出的内能转化为机械能的机器统称为热机。
充实笔记

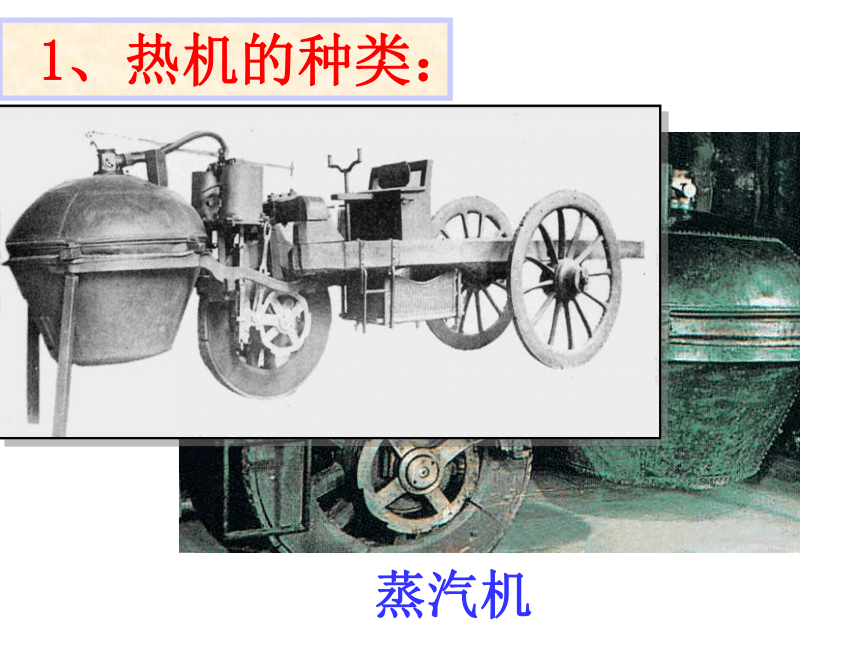

1、热机的种类：
蒸汽机
汽轮机
飞机上的喷气发动机
火箭上的喷气发动机
1、热机的种类：
内燃机
蒸汽机
内燃机
汽轮机
喷气发动机
1、热机的种类：
充实笔记
【内江】以下机械属于热机的是(　　)
A．火箭发动机
B．发电机
C．滑轮组
D．洗衣机
1
如图所示，是世界上早期
的蒸汽机汽车模型，燃料
燃烧使水温升高，水的
__________能增加，再转化为汽车的__________能，使汽车前进。
2
2、内燃机：燃料直接在发动机汽缸内燃烧产生动力的热机
汽油机
柴油机
充实笔记
?.内燃机分为汽油机和柴油机两大类
　　使用汽油作为燃料的叫汽油机。
　　使用柴油作为燃料的叫柴油机。
3.内燃机的分类
充实笔记
?工作原理：燃料的化学能通过燃烧转化为内能，又通过做功，把内能转变成机械能。从而使机械获得动力。
充实笔记
（1）汽油机的构造
火花塞
气缸
进气门
活塞
连杆
排气门
曲轴
1.一个冲程：
活塞在汽缸内往复运动时，从汽缸的一端运动到另一端的过程。
充实笔记
吸气
压缩
做功
排气
2：汽油机的
冲程和工作循环
汽油机工作示意图
吸气冲程
压缩冲程
做功冲程
排气冲程
?吸气冲程
汽油和空气
进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸。
充实笔记
?压缩冲程
进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。
机械能转化为内能
充实笔记
?做功冲程
在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
内能转化为机械能
?排气冲程
燃烧后的废气
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
（2）柴油机的构造
喷油嘴
进气门
活塞
连杆
排气门
气缸
曲轴
柴油机工作流程
吸气冲程
压缩冲程
做功冲程
排气冲程
?吸气冲程
空气
进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。
?压缩冲程
进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。
?做功冲程
在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
?排气冲程
燃烧后的废气
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
注意：完成一个工作循环，曲轴旋转2周
充实笔记
（3）汽油机和柴油机的区别（4个）：
构造上：汽油机有火花塞，柴油机有喷油嘴；
吸入物质：汽油机吸入空气和汽油的混合物。柴油机吸入纯空气；
点火方式：汽油机是点火式（引燃式），柴油机是压燃式.
携带：汽油机轻巧灵便，柴油机笨重，功率大，效率高
充实笔记
要点提示：
四冲程内燃机的一个工作循环中，只有做功冲程是
燃气推动活塞做功，其他三个冲程是辅助冲程，要靠安装在曲轴上的飞轮的惯性来完成。
内燃机一个工作循环包括
冲程，活塞往复
次，曲轴转动
圈，做功
次。有
次能量转化。
四个冲程中，只有
燃气对外做功，其他三个冲程要靠
来完成。必须靠外力来启动.
做功冲程
飞轮的惯性
4
2
2
1
2
充实笔记
.某四冲程汽油机,曲轴转速1200转/分,则该汽油机每秒做功
次,有
个冲程,
飞轮转
周.
.单缸四冲程内燃机完成40个冲程,关于做功和飞轮转动的情况,下列说法正确的是(
)
A.做功10次,飞轮转40周
B.做功40次,飞轮转20周
C.做功10次,飞轮转20周
D.做功20次,飞轮转10周
c
10
40
20
