第二单元生物体的结构层次
第一节
练习使用显微镜
第一章细胞是生命活动的基本单位

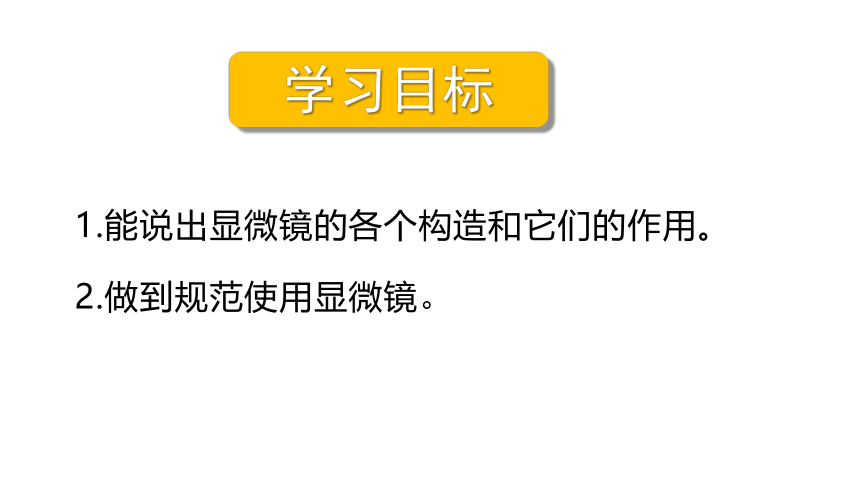

1.能说出显微镜的各个构造和它们的作用。
2.做到规范使用显微镜。
学习目标
罗伯特·虎克制造的显微镜（1665年）
罗伯特·虎克观察
到的植物细胞
显微镜的历史

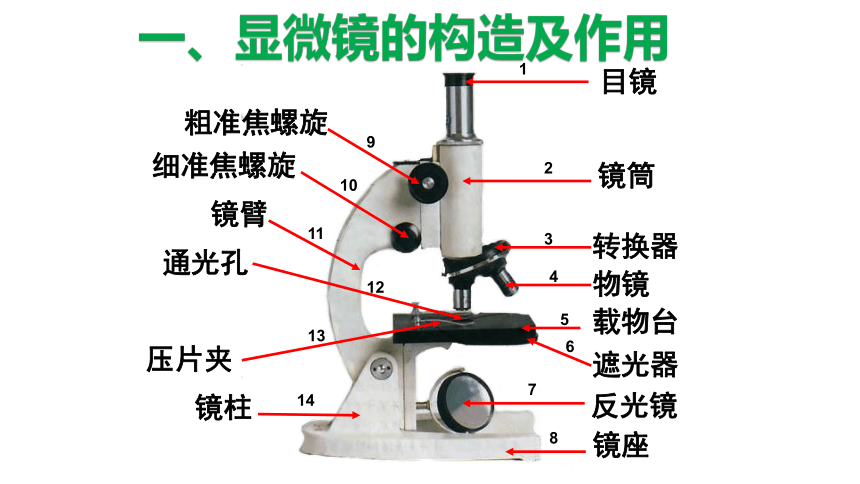

一、显微镜的构造及作用
1
2
3
4
5
6
7
8
9
10
11
12
13
14
镜筒
转换器
物镜
载物台
遮光器
反光镜
镜座
粗准焦螺旋
细准焦螺旋
镜臂
通光孔
压片夹
镜柱
目镜

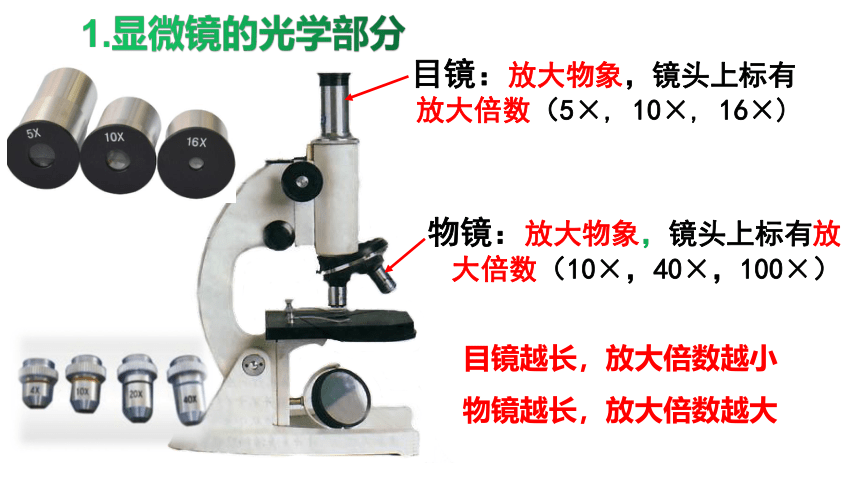

目镜：放大物象，镜头上标有放大倍数（5×,
10×,
16×)
物镜：放大物象，镜头上标有放大倍数（10×，40×，100×）
1.显微镜的光学部分
目镜越长，放大倍数越小
物镜越长，放大倍数越大
2.显微镜的机械部分
粗准焦螺旋：使镜筒大幅度升降。逆时针旋转上升镜筒；
顺时针旋转下降镜筒。
细准焦螺旋：使镜筒小幅度升降。
逆时针旋转上升镜筒；
顺时针旋转下降镜筒。

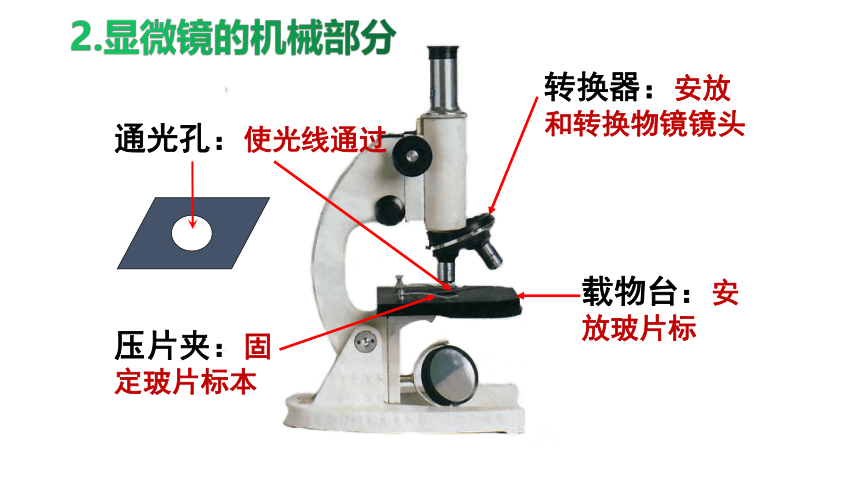

转换器：安放和转换物镜镜头
载物台：安放玻片标
通光孔：使光线通过
压片夹：固定玻片标本

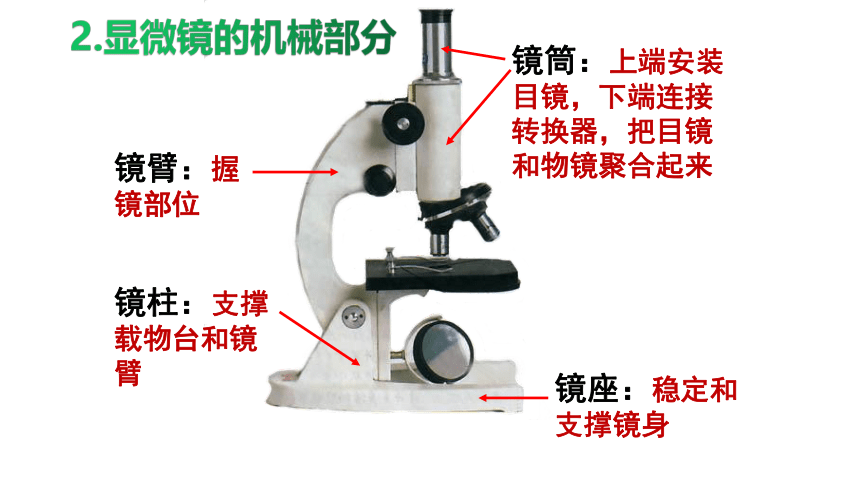

2.显微镜的机械部分
镜筒：上端安装目镜，下端连接转换器，把目镜和物镜聚合起来
镜座：稳定和支撑镜身
镜臂：握镜部位
镜柱：支撑载物台和镜臂
2.显微镜的机械部分
3.显微镜的照明部分
遮光器：其上有大小不等的光圈，可调节光线的强弱
反光镜：反射光线。
光线强时，用平面镜；
光线弱时，用凹面镜
光圈
外界光线强时，用
外界光线弱时，用
小光圈
大光圈
二.显微镜的使用
归纳显微镜的使用方法和正确的操作步骤
一、取镜和安放
右手握住镜臂，左手托住镜座
把显微镜放在实验台距边缘7厘米左右处，安装好目镜和物镜
二、对光
转动转换器，使低倍物镜对准通光孔（注意不要用手扳物镜！）
把一个较大的光圈对准通光孔，左眼注视目镜，右眼睁开，转动反光镜，使光线通过通光孔反射到镜筒内。直到看到明亮的圆形视野为宜。
三、观察
把所要观察的玻片标本放在载物台上，用压片夹压住，标本要正对通光孔
放置标本
转动粗准焦螺旋，顺时针旋转，使镜筒缓缓下降，直到物镜接近玻片标本为止
注意：此时眼睛一定要看着物镜！
下降镜筒
避免物镜与玻片标本相互挤压
左眼向目镜内看，同时逆时针方向转动粗焦螺旋，使镜筒缓缓上升直到看清物像为止。再略微转动细准焦螺旋，使看到的物像更加清晰
1、把写有“e”字的玻片放在物镜下，视野中看到的物像是什么样？
2、玻片上、下、左、右移动，视野中的物像如何移动？
四、整理
1、观察完毕，先提升镜筒，取下玻片标本
2、用纱布将显微镜外表擦拭干净，擦拭目镜和物镜用擦镜纸。
3、转动转换器，使两个物镜偏到两旁，将镜筒缓慢降至最低
4、将反光镜放在直立的位置
5、将显微镜放回原处
1、如果把写有字母“e”字的玻片放在物镜下，视野中看到的物像是什么样？
思考：
e
e
显微镜成的是倒立，且上下颠倒，左右相反
2、如果移动玻片，视野中的物像如何移动？
e
e
玻片标本的移动方向与物象的移动方向完全相反。
玻片的移动与物像的移动
如果物像偏左下方，你应将标本向哪个方向移动，才能使物像居中？
　
物像偏左下方
结论：物像偏哪往哪移。
在使用显微镜时，光线通过显微镜的哪些构造进入我们的眼睛？
光线
光线→反光镜→通光孔→玻片标本→物镜→镜筒→眼睛
三、物体放大倍数的计算
显微镜的放大倍数是物镜放大倍数与目镜的放大倍数的乘积
。
物镜
目镜
10×
5×
放大倍数
10×
16
×
40×
50×
100×
160×
200×
400×
640×
显微镜的放大倍数越大，观察到得物象就越大。
50倍下显微镜细胞图
100倍下显微镜细胞图
显微镜的放大倍数越大，观察到的物像就越
，（大，小）视野变越
，（明，暗）观察的细胞数量越
。
大
暗
少
比较项目
目镜长短
物镜长短
物镜与装片的距离
物像大小
物像的数量
视野明暗
低倍镜
高倍镜
长
长
短
短
远
近
小
大
多
少
亮
暗
[方法步骤]：
一、认识显微镜的构造
显微镜
的构造
机械部分
光学部分
镜座
镜臂
载物台（通光孔、压片夹）
镜筒
转换器
细准焦螺旋
粗准焦螺旋
遮光器（光圈）
反光镜（平面镜、凹面镜）
目镜
物镜
5、显微镜成像污点的判断
课堂小结
1、显微镜的成像原理：
显微镜成的是倒像
2、如何使物像居中？
偏向哪就往哪移
3、显微镜的放大倍数：
物镜放大倍数X目镜放大倍数
4、显微镜光线强弱的调节：
较暗：大光圈、凹面镜
较亮：小光圈、平面镜
转动目镜，污点移动，则污点在目镜上。
移动玻片，污点移动，则污点在玻片上。
如果不在目镜、玻片上，则在物镜上。
如果显微镜视野中出现了一个污点，你用什么办法判断这个污点是在目镜还是在玻片上？
污点可能存在的地方:玻片上、目镜上、物镜上
观察写在不透明纸上的的“上”字
上
结果：看不到
光线不能通过不透明纸进入镜筒，所以看不到物像
1.在显微镜下观察印有“F”字的装片，看到的物像是（
）
A.
B.
C.
D.
F
F
F
F
D
2.一物像处于显微镜视野右上方，要使该物像移至视野的正中央，应向（
）方向推玻片。
A.右上方
B.右下方
C.左上方
D.左下方
A
课堂检测
3.显微镜放大倍数的计算方法是(
)
A.以目镜倍数为准
B.目镜与物镜倍数的乘积
C.以物镜倍数为准
D.目镜与物镜倍数之和
B
4.遮光器上光圈的作用是(
)
A.调节焦距
B.调节光亮度
C.调节光线角度
D.调节图像清晰度
B
5.
观察同一材料的同一部位时，高倍物镜与低倍物镜相比，其（
）
A.物像小、视野亮，看到的细胞数目多
B.物像小、视野暗，看到的细胞数目少
C.物像大、视野暗，看到的细胞数目少
D.物像大、视野亮，看到的细胞数目多
C
D
6.
7.某同学在用显微镜观察标本时，发现视野中总有污物存在，移动玻片时污物不动；换上高倍物镜，污物仍存在，那么污物在（
）
A、玻片上
B、物镜上
C、反光镜上
D、目镜上
D
