人教版新教材（2019）必修三第十一章第四节串联电路和并联电路(Word版含答案)

串联电路和并联电路
学校:___________姓名：___________班级：___________
一、单选题
1.
把阻值为5Ω、5Ω、10Ω的三个电阻任意连接，得到的等效电阻的阻值（　　）
A.
在5Ω到10Ω之间
B.
在2Ω到20Ω之间
C.
小于2Ω
D.
大于20Ω
2.
如图所示三个完全相同的电阻R1=R2=R3,接在电路里，则(
)
A.
它们的电压之比为:?
1:2:2
B.
它们的电流之比为:?
1:2:2
C.
它们的电压之比为:?
2:1:1
D.
它们的电流之比为:?
2:2:1
3.
如图所示电路，电压保持不变，当开关S断开时，电流表的示数为0.6
A，当S闭合时，电流表的示数为0.9
A，则两电阻阻值之比R1∶R2为(
)
A.
1∶2
B.
2∶1
C.
2∶3
D.
3∶2
4.
如图所示的电路称为分压电路，当a、b间电压恒为U时，当滑动变阻器的滑片逐渐向上滑动的过程中c、d间的电压Ucd（　　）
A.
一直为U
B.
一直为0
C.
逐渐减小到0
D.
逐渐增大到U
5.
某同学要把一个量程为200μA，内阻为300Ω的直流电流计G，改装成量度范围是0～4Ｖ的直流电压表。那么（
）
A.
串联一个阻值为20kΩ的电阻
B.
并联一个阻值为19.7kΩ的电阻
C.
改装后的电压表内阻为20
kΩ
D.
改装后的电压表内阻为19.7
kΩ
6.
一个表头的内阻为200Ω，满偏电流为2mA.要把它改装为量程0～0.6A的电流表，需（　　）
A.
串联6.7Ω的电阻
B.
串联0.67Ω的电阻
C.
并联6.7Ω的电阻
D.
并联0.67Ω的电阻
7.
为了测定小灯泡的伏安特性曲线，需要测得的电压范围尽可能大些，误差小些，为此，下列电路合适的是（
）
A.
B.
C.
D.
8.
为了测绘小灯泡伏安特性曲线，下列实验连线正确的是(
)
A.
B.
C.
D.
二、多选题
9.
有两个相同的灵敏电流计，允许通过的电流最大值为，表头内阻为，若改装成一个量程为的电压表和一个量程为的电流表，应给它们分别(
)
A.
串联一个的电阻改装成电压表
B.
串联一个的电阻改装成电压表
C.
并联一个的电阻改装成电流表
D.
并联一个的电阻改装成电流表
10.
滑动变阻器的原理如图所示，则下列说法中正确的是(
)
A.
若将a、c两端连在电路中，则当滑片OP向右滑动时，变阻器接入电路中的阻值增大
B.
若将a、d两端连在电路中，则当滑片OP向右滑动时，变阻器接入电路中的阻值减小
C.
将滑动变阻器以限流式接法接入电路时，必须连入三个接线柱
D.
将滑动变阻器以分压式接法接入电路时，必须连入三个接线柱

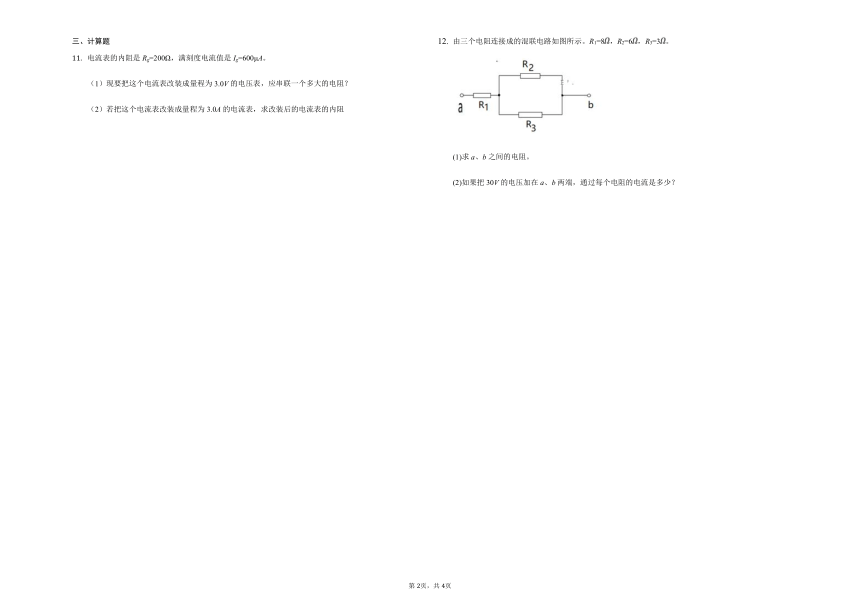

三、计算题
11.
电流表的内阻是Rg=200Ω，满刻度电流值是Ig=600μA。
（1）现要把这个电流表改装成量程为3.0V的电压表，应串联一个多大的电阻？
（2）若把这个电流表改装成量程为3.0A的电流表，求改装后的电流表的内阻
12.
由三个电阻连接成的混联电路如图所示。R1=8，R2=6，R3=3。
(1)求a、b之间的电阻。
(2)如果把30V的电压加在a、b两端，通过每个电阻的电流是多少？
答案和解析
1.【答案】B
解：当三个电阻串联时，总电阻最大，即：Rmax=R1+R2+R3=5Ω+5Ω+10Ω=20Ω；
当三个电阻并联时，总电阻最小，即：=++=++=
解得：Rmin=2Ω；
所以得到的等效电阻阻值在2～20Ω之间。故B正确，ACD错误。
2.【答案】C
BD.设流过R1的电流为I，则流为R2与R3的电流均为，则它们的电流之比为2:1:1，故BD错误；
AC.由欧姆定律可知；电压之比为：，故C正确，A错误。
3.【答案】A
根据欧姆定律得，当开关断开时，，当开关闭合时，，联立得，代入解得，故A正确，故BCD错误。?
4.【答案】D
解：由图可知，变阻器下部与接入电阻并联后与上部串联，当滑动变阻器的滑片P逐渐向A端移动的过程中，并联部分的电阻变大，根据串联电路电压与电阻成正比的规律可知，并联部分分担的电压增加，则cd间的电压逐渐增加。当滑片移到变阻器最上端时，cd间的电压为U，故ABC错误，D正确。
5.【答案】C
把电流表改装成量程为4V的电压表需要串联分压电阻，串联后的总电阻R总===20000Ω=20
kΩ，
串联电阻阻值为：
R=R总-r=20000Ω-300Ω=19700Ω=19.7kΩ
故ABD错误，C正确。
6.【答案】D
解：把电流表改装成0.6A的电流表需要并联分流电阻，并联电阻阻值为：
R==Ω≈0.67Ω，故D正确，ABC错误。
7.【答案】D
8.【答案】B
【解析】
A.由电路图可知，灯泡与滑动变阻器并联，电路连接错误，故A错误；
B.由电路图可知，滑动变阻器应采用分压接法，电流表应采用外接法，电路连接正确，故B正确；
C.由电路图可知，灯泡与滑动变阻器串联，电路连接错误，故C错误；
D.由电路图可知，灯泡被短路，电路连接错误，故D错误。??
9.【答案】BC
解：把灵敏电流表改装成3V的电压表需要串联分压电阻，串联电阻阻值：R=-Rg=Ω-50Ω=2950Ω，
把灵敏电流计改装成0.6A的电流表需要并联分流电阻，并联电阻阻值：R′==Ω≈0.083Ω，故AD错误，BC正确。
故选：BC。
10.【答案】AD
A.若将a、c两端连在电路中，接入电路部分为ap；故当滑片OP向右滑动时，变阻器的阻值增大；故A正确；
B.若将a、d两端连在电路中，接入电路部分为ap；则当滑片OP向右滑动时，变阻器的阻值增大；故B错误；
C.将滑动变阻器以限流式接法接入电路时，只需接一上一下两个接线柱即可；故C错误；
D.要使用分压接法时，必须将下面两个接线柱与电源相连，再将上面一个接线柱与测量电路连接；故必须接入三个接线柱；故D正确；?
11.【答案】解：（1）设串联的电阻为R，则：
根据题意代入数据解得：R=4800Ω
（2）设改装后电流表的内阻为RA，则：
根据题意代入数据解得：RA=0.04Ω
12.【答案】解：?(1)R2和R3并联后的电阻：
a、b间的电阻：??
(2)通过R1的电流为总电流：
R1两端的电压为：
则R2和R3两端的电压：U2=U3=U-U1=6V
通过R2的电流为：?
通过R3的电流为：
