人教版新教材（2019）必修三第十一章第五节实验：练习使用多用电表(Word版含答案)

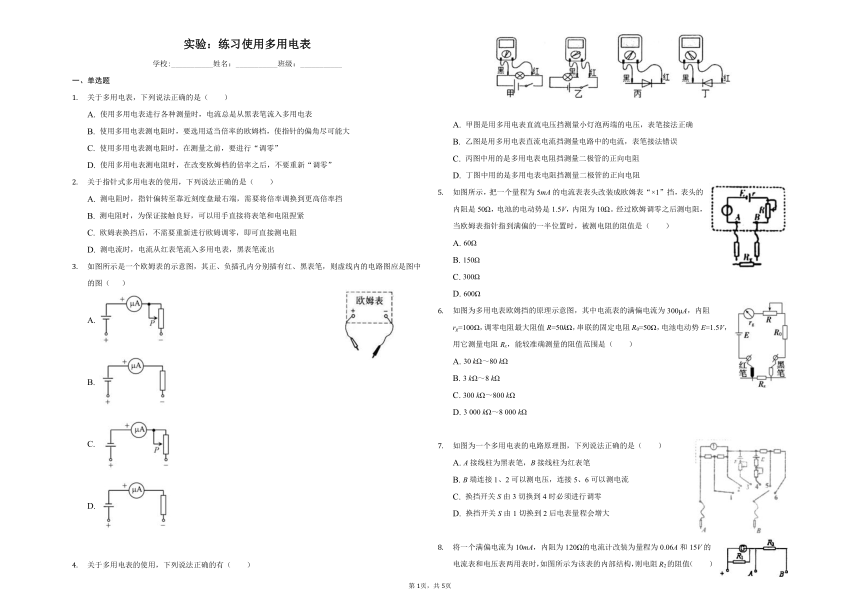

实验：练习使用多用电表
学校:___________姓名：___________班级：___________
一、单选题
1.
关于多用电表，下列说法正确的是（　　）
A.
使用多用电表进行各种测量时，电流总是从黑表笔流入多用电表
B.
使用多用电表测电阻时，要选用适当倍率的欧姆档，使指针的偏角尽可能大
C.
使用多用电表测电阻时，在测量之前，要进行“调零”
D.
使用多用电表测电阻时，在改变欧姆档的倍率之后，不要重新“调零”
2.
关于指针式多用电表的使用，下列说法正确的是（　　）
A.
测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡
B.
测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧
C.
欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻
D.
测电流时，电流从红表笔流入多用电表，黑表笔流出
3.
如图所示是一个欧姆表的示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是图中的图（
）
A.
B.
C.
D.
4.
关于多用电表的使用，下列说法正确的有（　　）
A.
甲图是用多用电表直流电压挡测量小灯泡两端的电压，表笔接法正确
B.
乙图是用多用电表直流电流挡测量电路中的电流，表笔接法错误
C.
丙图中用的是多用电表电阻挡测量二极管的正向电阻
D.
丁图中用的是多用电表电阻挡测量二极管的正向电阻
5.
如图所示，把一个量程为5mA的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V，内阻为10Ω。经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（　　）
A.
60Ω
B.
150Ω
C.
300Ω
D.
600Ω
6.
如图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻rg=100Ω，调零电阻最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V，用它测量电阻Rx，能较准确测量的阻值范围是（　　）
A.
30?kΩ～80?kΩ
B.
3?kΩ～8?kΩ
C.
300?kΩ～800?kΩ
D.
3?000?kΩ～8?000?kΩ
7.
如图为一个多用电表的电路原理图，下列说法正确的是（　　）
A.
A接线柱为黑表笔，B接线柱为红表笔
B.
B端连接1、2可以测电压，连接5、6可以测电流
C.
换挡开关S由3切换到4时必须进行调零
D.
换挡开关S由1切换到2后电表量程会增大
8.
将一个满偏电流为10mA，内阻为120Ω的电流计改装为量程为0.06A和15V的电流表和电压表两用表时，如图所示为该表的内部结构，则电阻R2的阻值（　　）
A.
24Ω
B.
250Ω
C.
130Ω
D.
230Ω
二、多选题
9.

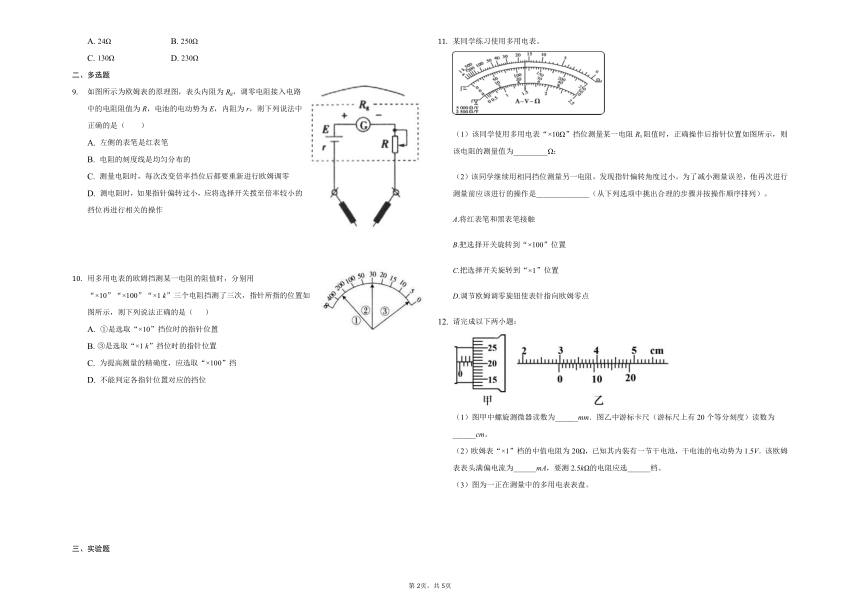

如图所示为欧姆表的原理图，表头内阻为Rg，调零电阻接入电路中的电阻阻值为R，电池的电动势为E，内阻为r，则下列说法中正确的是（　　）
A.
左侧的表笔是红表笔
B.
电阻的刻度线是均匀分布的
C.
测量电阻时，每次改变倍率挡位后都要重新进行欧姆调零
D.
测电阻时，如果指针偏转过小，应将选择开关拨至倍率较小的挡位再进行相关的操作
10.
用多用电表的欧姆挡测某一电阻的阻值时，分别用“×10”“×100”“×1
k”三个电阻挡测了三次，指针所指的位置如图所示，则下列说法正确的是（?
?
）
A.
①是选取“×10”挡位时的指针位置
B.
③是选取“×1
k”挡位时的指针位置
C.
为提高测量的精确度，应选取“×100”挡
D.
不能判定各指针位置对应的挡位
三、实验题
11.
某同学练习使用多用电表。
（1）该同学使用多用电表“×10Ω”挡位测量某一电阻Rx阻值时，正确操作后指针位置如图所示，则该电阻的测量值为_________Ω；
（2）该同学继续用相同挡位测量另一电阻，发现指针偏转角度过小。为了减小测量误差，他再次进行测量前应该进行的操作是______________（从下列选项中挑出合理的步骤并按操作顺序排列）。
A.将红表笔和黑表笔接触
B.把选择开关旋转到“×100”位置
C.把选择开关旋转到“×1”位置
D.调节欧姆调零旋钮使表针指向欧姆零点
12.
请完成以下两小题：
（1）图甲中螺旋测微器读数为______mm．图乙中游标卡尺（游标尺上有20个等分刻度）读数为______cm。
（2）欧姆表“×1”档的中值电阻为20Ω，已知其内装有一节干电池，干电池的电动势为1.5V．该欧姆表表头满偏电流为______mA，要测2.5kΩ的电阻应选______档。
（3）图为一正在测量中的多用电表表盘。
（ⅰ）如果是用×10Ω档测量电阻，则读数为______Ω。
（ⅱ）如果是用直流10mA档测量电流，则读数为______mA。
（ⅲ）如果是用直流5V档测量电压，则读数为______V。
（ⅳ）（多选）下述关于用多用电表欧姆档测电阻的说法正确的是______。
A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量
B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果
C．测量电路中的某个电阻时，应把该电阻与电路断开
D．测量阻值不同的电阻时，都必项要重新调零
13.
答案和解析
1.【答案】C
解：A、多用电表进行各种测量时，电流总是从红表笔流入多用电表，则A错误
?
B、测电阻时要选择合适的档位，指针越接近刻度盘中央误差越小，故B错误；
??C、使用多用电表测电阻时，在测量之前，要进行“调零”，故C正确
??D、欧姆表每次更换欧姆档后必须进行欧姆调零，故D错误
2.【答案】D
解：A、测电阻时指针偏转至靠近刻度盘最右端附近；即电表指针偏转角度太大，所测的电阻值读数比较小，则应换用倍率较小的挡位，调零后再测电阻，故A错误；
B、测电路中某个电阻的阻值时，一定要将该电阻与其它元件断开，避免测量出现较大误差，包括人体也不能与表笔的金属部分接触，故B错误；
C、欧姆表换挡后，重新进行欧姆调零，然后再使用多用电表测电阻，故C错误；
D、无论是测电流，还是测电压，电流都是从红表笔流入，从黑表笔流出，故D正确。
3.【答案】A
正极插孔接电源的负极，每次换挡时都要进行短接调零，所以电阻要可以调节，故A正确，BCD错误。
4.【答案】C
解：A、甲图是用直流档测电压，但要求电流从红接线柱流出，显然红黑表笔接反，故A错误；
B、乙图是电流档测电流，要断开电路将电流表串联，从红表笔流进，故表笔接法正确，故B错误；
C、丙图中用的是多用电表电阻挡测量二极管的正向电阻，要求电流从二极管的正极流入，即欧姆表的黑表笔与二极管的正极相连，故C正确；
D、丁图是用欧姆档测二极管的反向电阻，则要求电流从二极管的负极流进，即欧姆表的黑表笔与二极管的负极相连，故CD错误。
5.【答案】C
解：根据闭合电路欧姆定律，解得欧姆表内阻：R内==Ω=300Ω
设被测电阻为Rx，由闭合电路欧姆定律得：Ig=
代入数据解得：Rx=300Ω，故C正确，ABD错误。
6.【答案】B
解：欧姆表的中值电阻附近刻度最均匀，读数误差最小；
欧姆表的中值电阻R中等于欧姆表的内电阻R总，
由闭合电路欧姆定律可知，
满偏时：Ig=，
半偏时，Ig=，
联立解得：R中=R内===5000Ω=5kΩ，
欧姆表的中值电阻为5kΩ，欧姆表能准确测量的阻值范围是：3kΩ～8kΩ；
7.【答案】C
解：A、由图示电路图可知，A接线柱与欧姆表内置电源负极相连，A接线柱为红表笔，B接线柱与欧姆表内置电源正极相连，B接线柱为黑表笔，故A错误；
B、由图示电路图可知，B端接1、2时表头与分流电阻并联，此时可以测电流；B端接5、6时表头与分压电阻串联，此时可以测电压，故B错误；
C、换挡开关接3或4时多用电表此时为欧姆表，挡开关S由3切换到4，欧姆表换挡，必须重新进行欧姆调零，故C正确；
D、由图示电路图可知，换挡开关S由1切换到2后分流电阻阻值变大，分流电阻分流减小，电表量程会减小，故D错误。
8.【答案】D
解：把电流表改装成大量程电流表要并联电阻分流，
所以R1===24Ω
改装后电流表内阻为：R并==20Ω
?改装成电压表需要串联分压电阻，串联电阻阻值为：R2=-R内=250-20=230Ω
9.【答案】AC
解：A、接表内负极的是红表笔，左侧为负极，故A正确；
B、根据多用电表表头可知，电阻的刻度线分布是不均匀的，故B错误；
C、测量电阻时，每次变换挡位后都需要重新进行欧姆调零，故C正确；
D、测电阻时，指针偏转过小，说明电阻值过大，应该调至大倍率挡位再次进行测量，故D错误。
故选：AC。
10.【答案】ABC
由图示可以知道,①指针偏角最小,读数最大,所选挡位最小,所用挡位是挡;
③指针偏角太大,读数最小,所选择的量程太大,根据题意可以知道,选用的是挡;
②指针位置在中央刻度线附近,根据题意可以知道,②是用挡;
为提高测量的精确度,应该用挡,故A、B、C项正确，D项错误.
?故选ABC。??
11.【答案】170?
BAD
解：（1）多用电表选择欧姆×10挡，由图所示表盘可知，电学元件的阻值为17×10Ω=170Ω；
（2）发现指针偏转角度过小，读数过大，故要将欧姆表倍率调大一个挡位，即应调整到“×100”位置；调整挡位后，将红表笔和黑表笔接触，要先进行欧姆调零，故实验步骤的顺序为：BAD。
12.【答案】（1）3.205，2.975；
（2）75，100；
（3）①75；②7.0；③3.50；④AC。
解：（1）螺旋测微器的固定刻度是3mm，可动刻度是20.5×0.01=0.205mm，所以其示数为3mm+0.205mm=3.205mm。
游标卡尺的固定刻度是2.9cm，游标的刻度是15×0.05=0.75mm=0.075cm，所以其示数为2.9cm+0.075cm=2.975cm。
（2）根据欧姆定律，满偏电流即外电阻为0时：I==75mA
要测2.5kΩ的电阻，为使指针指在中央刻度附近误差较小，即使指针指25，则应选×100档；
（3）①如果是用×10Ω档测量电阻，由图示表盘可知，读数为7.5×10Ω=75Ω；
②如果是用直流10mA档测量电流，由图示表盘可知，其分度值为0.2mA，则读数为7.0mA；
③如果是用直流5V档测量电压，由图示表盘可知，其分度值为0.1V，读数为3.50V。
④A、欧姆档更换规律“大小，小大”，即当指针偏角较大时，表明待测电阻较小，应换较小的档位；反之应还较大的档位。故A正确；
B、多用电表测电阻时，不分正负，如果红、黑表笔分别插在负、正插孔，不会影响测量结果；故B错误；
C、在测量电阻时，应将电阻从电路中断开；以免电路中电流影响测量结果；故C正确；
D、每次换挡一定要进行欧姆调零，但同一档位时不需要调零；故D错误；
