_第十五章第5节 串、并联电路中电流的规律 同步练习 2021-2022学年人教版物理九年级（含答案）

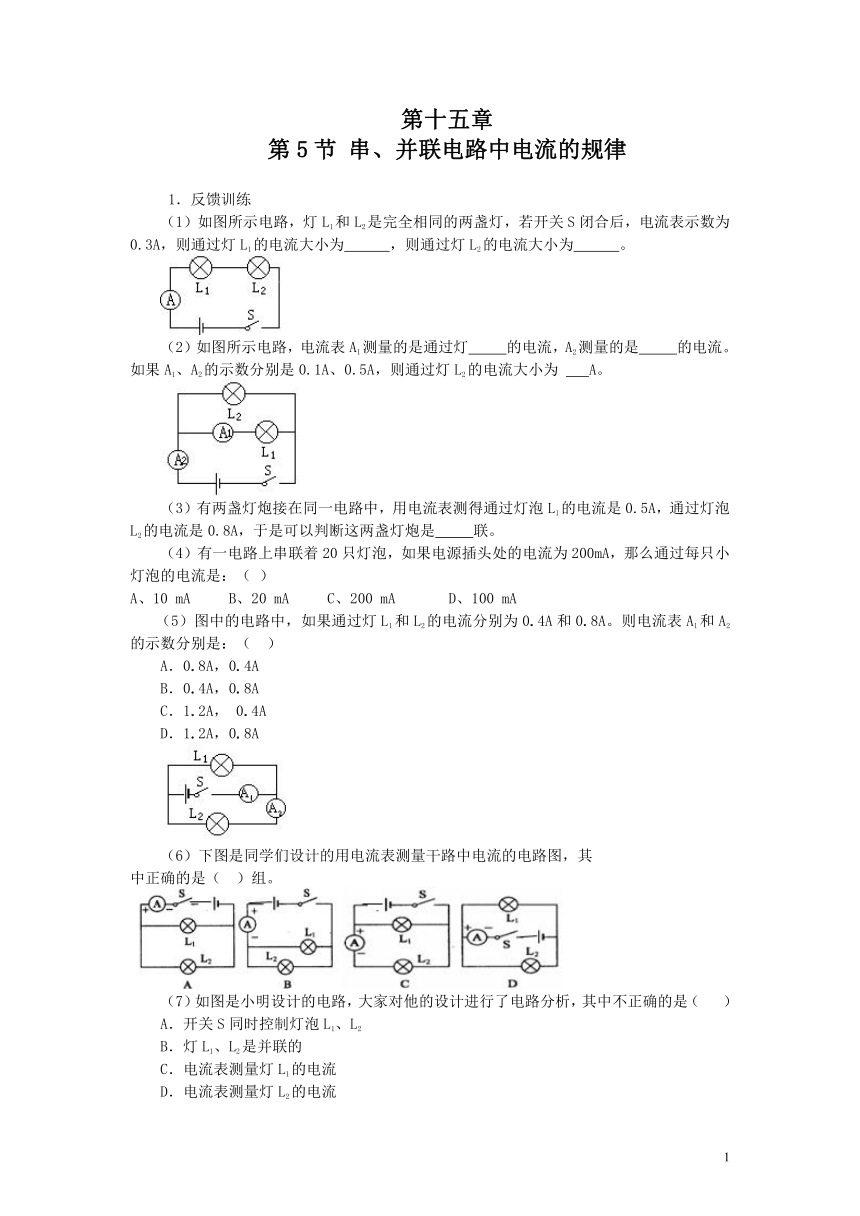

第十五章
第5节
串、并联电路中电流的规律
1．反馈训练
（1）如图所示电路，灯L1和L2是完全相同的两盏灯，若开关S闭合后，电流表示数为0.3A，则通过灯L1的电流大小为
，则通过灯L2的电流大小为
。
(?http:?/??/?www.21cnjy.com?)
（2）如图所示电路，电流表A1测量的是通
(?http:?/??/?www.21cnjy.com?)过灯
的电流，A2测量的是
的电流。如果A1、A2的示数分别是0.1A、0.5A，则通过灯L2的电流大小为
A。
(?http:?/??/?www.21cnjy.com?)
（3）有两盏灯炮接在同一电路中，用电流表测得通过灯泡L1的电流是0.5A，通过灯泡L2的电流是0.8A，于是可以判断这两盏灯炮是
联。版权所有
（4）有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过每只小灯泡的电流是：（
）21cnjy.com
A、10
mA
B、20
mA
C、200
mA
D、100
mA
（5）图中的电路中，如果通过灯L1和L2的电流分别为0.4A和0.8A。则电流表A1和A2的示数分别是：（
）21·cn·jy·com
A．0.8A，0.4A
B．0.4A，0.8A
C．1.2A，
0.4A
D．1.2A，0.8A
(?http:?/??/?www.21cnjy.com?)
（6）下图是同学们设计的用电流表测量干路中电流的电路图，其
中正确的是（
）组。
(?http:?/??/?www.21cnjy.com?)
（7）如图是小明设计的电路，大家对他的设计进行了电路分析，其中不正确的是（
）
A．开关S同时控制灯泡L1、L2
B．灯L1、L2是并联的
C．电流表测量灯L1的电流
D．电流表测量灯L2的电流
(?http:?/??/?www.21cnjy.com?)
（8）某家用电器正常工作时，测得通过用电器饿电流是1A，则此用
电器可能是下列电器中的（
）
A．家用1.5匹“海信”空调
B．日光灯
C．家用“西门子”电冰箱
D．“美的”落地扇
（9）如图所示，已知通过灯L1的电流为0.4A，通过灯L2的电流为0.6A。
(?http:?/??/?www.21cnjy.com?)
要求：
①用电流表A2测量干路电流，A1测量通过灯L1中的电流，用铅笔线代替导线，把图所示的实物元件连接起来，导线不准交叉。
②在下边虚线框中画出对应的电路图。
(?http:?/??/?www.21cnjy.com?)
③在图中标出电流表A2的指针位置，并标出A2所用的接线柱。
(?http:?/??/?www.21cnjy.com?)
2．迁移和拓展
（1）小名将两只不一样的灯泡串联在同一电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出较暗的光，同学们议论纷纷，你认为正确的是（
）
A．发光强的灯泡中的电流大
B．发光暗的灯泡中的电流小
C．两灯中的电流一样大
D．发光暗的灯泡可能没有接触好
（2）小丽在实验中用双量程电流表测
(?http:?/??/?www.21cnjy.com?)量电路中的电流，她实际用0~3A的量程进行测量，但是她发现这一量程的刻度不够清楚，于是她从0~0.6A的量程中读出指针的示数是0.46A，你判断她实际电路中的电流值是（
）www.21-cn-jy.com
A．0.46A
B．0.82A
C．1.15A
D．2.3A
（3）如图所示的电路中，A处导线直径小于B处导线直径，那么通过A处和B处的电流的关系是IA
IB。2·1·c·n·j·y
(?http:?/??/?www.21cnjy.com?)
（4）在“用电流表测电流”的实验中，丽丽用图（电流表的右端为“+”接线柱）中的接法来测通过灯泡的电流：【来源：21·世纪·教育·网】
(?http:?/??/?www.21cnjy.com?)
①该图是测B灯的电流，其中电流表的接线存在什么错误？
②现在丽丽要测量通过A灯的电流，只允许变动原图中一根导线的一个端点的接线位置，请你帮助她在图中用虚线标出。21·世纪
教育网
③如果现在在第（2）小题已改动的基础上要测量通过A、B两灯的总电流，而且又只允许变动一根导线上的一个端点的接线位置，请你帮助她在图中用不同颜色的笔用虚线标出。
参考答案
1．反馈训练
（1）0.3A
，
0.3A
。
（2）L1、L2
0.4
。
（3）并
（4）C
（5）D
（6）B
（7）C
（8）C
（9）如图所示
(?http:?/??/?www.21cnjy.com?)
(?http:?/??/?www.21cnjy.com?)
2．迁移和拓展
（1）C
（2）D
（3）=
（4）：①
答：电流表的正、负
接线柱接反了。
(?http:?/??/?www.21cnjy.com?)
②（如a线）
③（如b线）
