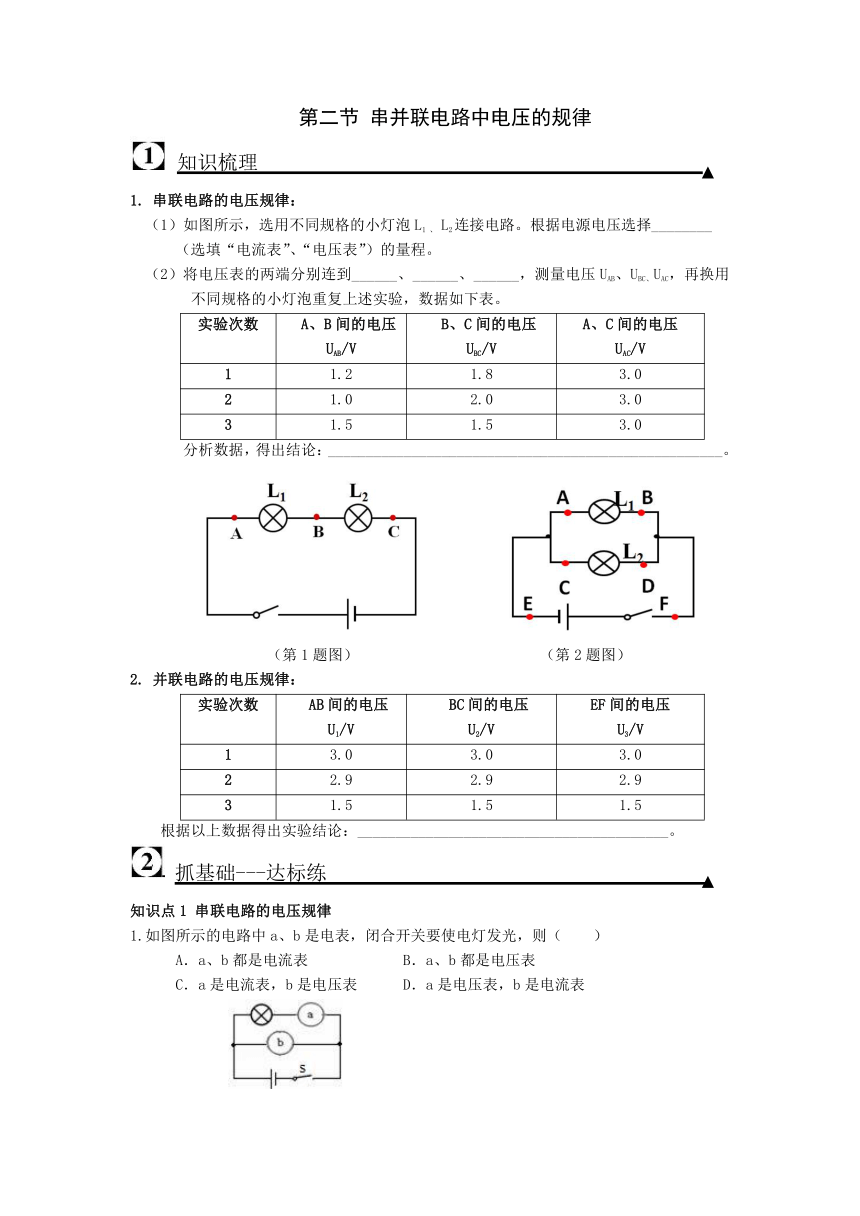

第二节
串并联电路中电压的规律
知识梳理
串联电路的电压规律：
如图所示，选用不同规格的小灯泡L1
、
L2连接电路。根据电源电压选择________
（选填“电流表”、“电压表”）的量程。
将电压表的两端分别连到______、______、______，测量电压UAB、UBC、UAC，再换用不同规格的小灯泡重复上述实验，数据如下表。
实验次数
B间的电压
UAB/V
C间的电压
UBC/V
C间的电压
UAC/V
1
1.2
1.8
3.0
2
1.0
2.0
3.0
3
1.5
1.5
3.0
分析数据，得出结论：____________________________________________________。
（第1题图）
（第2题图）
并联电路的电压规律：
实验次数
AB间的电压
U1/V
BC间的电压
U2/V
EF间的电压
U3/V
1
3.0
3.0
3.0
2
2.9
2.9
2.9
3
1.5
1.5
1.5
根据以上数据得出实验结论：_________________________________________。
抓基础---达标练
知识点1
串联电路的电压规律
1.如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（　　）　　
　　
A．a、b都是电流表
B．a、b都是电压表
　　
C．a是电流表，b是电压表
　D．a是电压表，b是电流表
2.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为__________V和__________
V。
知识点2
并联电路的电压规律
在图甲所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数应为____V，V的示数应为_____V。在图乙所示的测量电路中，闭合开关后电压表V1的示数为2.5V，V2的示数应为3.8V，V的示数应为_____V。
抓重点---提升练
4.在探究“串联电路中用电器两端的电压与电源两端电压的关系”时，小明同学想用图甲中的器材组成电路，其中一个电压表测量电源两端的电压、一个电压表测量某一个灯泡两端的电压，请你帮助他完成下述工作（电源电压不超过3V）．
（1）在方框内画出电路图；
（2）用笔画线表示导线，将实物图连成实验电路；
（3）正确操作后，测量电源两端电压和灯泡两端的电压表示数分别如图乙a
b所示，则电源两端的电压为_______
V，被直接测量的灯泡两端的电压为_______
V。
（4）根据串联电路中用电器两端的电压与电源两端电压的关系得：另一个灯泡两端的电压为_______
V。
　
第二节
串并联电路中电压的规律
知识梳理
（1）电压表（2）A与B
B与C
A与C
在串联电路中各用电器两端电压之和等于总电压
在并联电路中，各支路两端电压都相等，等于总电压。
达标练
C
2.
6
1.2
3.2.5
2.5
6.3
提升练
4.（1）
（2）
（3）2.8
1.6
（4）1.2
