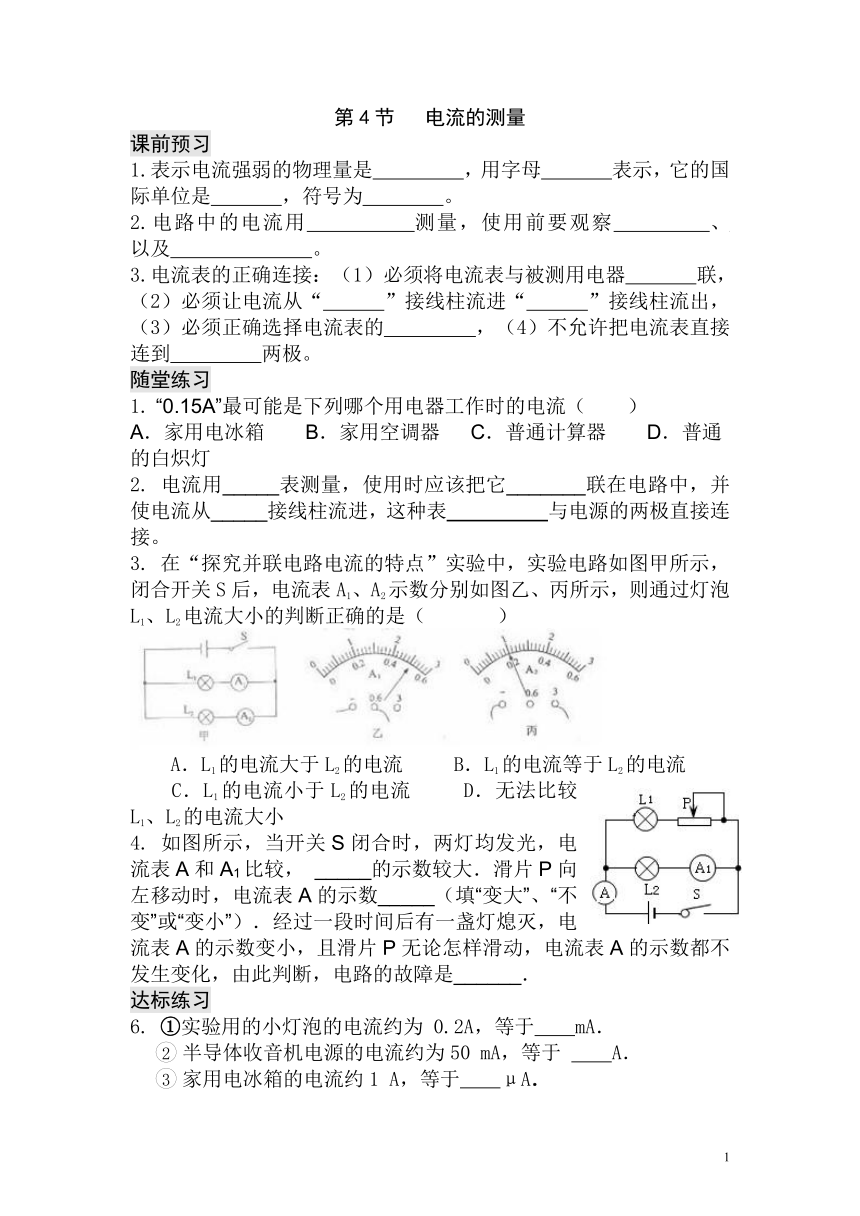

电流的测量
课前预习
1.表示电流强弱的物理量是
，用字母
表示，它的国际单位是
，符号为
。21·cn·jy·com
2.电路中的电流用
测量，使用前要观察
、
以及
。【来源：21cnj
y.co
m】
3.电流表的正确连接：（1）必须将电流表与被测用电器
联，（2）必须让电流从“
”接线柱流进“
”接线柱流出，（3）必须正确选择电流表的
，（4）不允许把电流表直接连到
两极。【出处：】
随堂练习
1.
“0.15A”最可能是下列哪个用电器工作时的电流（　　）
A．家用电冰箱
B．家用空调器
C．普通计算器
D．普通的白炽灯
2.
电流用_____表测量，使用时应该把它_______联在电路中，并使电流从_____接线柱流进，这种表
与电源的两极直接连接。2·1·c·n·j·y
3.
在“探究并联电路电流的特点”实验中
(?http:?/??/?www.21cnjy.com?)，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（
???）　　21
cnjy
com
　　A．L1的电流大于L2的电流??
B．L1的电流等于L2的电流
?　C．L1的电流小于L2的电流??
D．无法比较L1、L2的电流大小
4.
如图所示，当开关S闭合时，两灯均发光，电流表A和A1比较，
_____的示数较大．滑片P向左移动时，电流表A的示数_____（填“变大”、“不变”或“变小”）．经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是______．版权所有
达标练习
6.
①实验用的小灯泡的电流约为
0.2A，等于　　mA．
半导体收音机电源的电流约为50
mA，等于
　　A．
家用电冰箱的电流约1
A，等于　　μA．

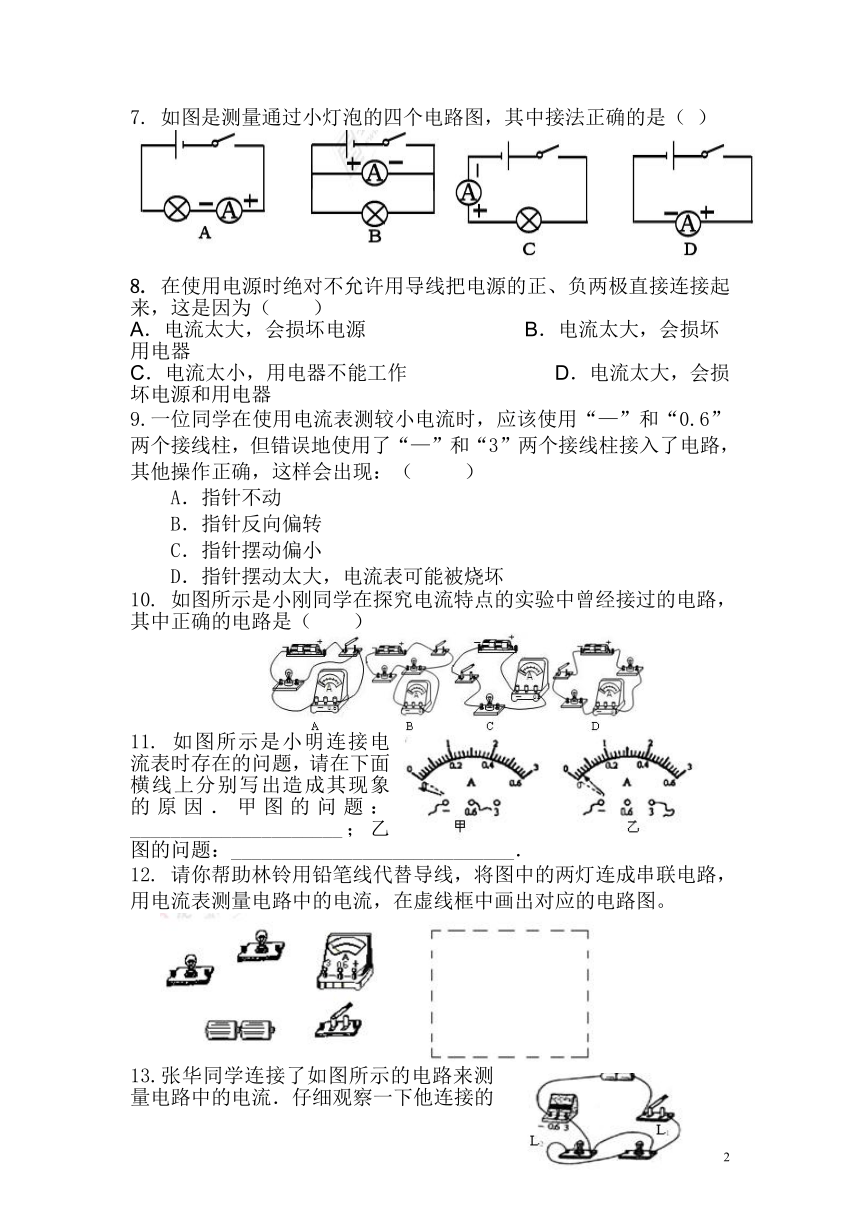

7.
如图是测量通过小灯泡的四个电路图，其中接法正确的是（
）
(?http:?/??/?www.21cnjy.com?)
8.
在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（　　）
A．电流太大，会损坏电源
B．电流太大，会损坏用电器[来源:][来源:]21cnjy.com
C．电流太小，用电器不能工作
D．电流太大，会损坏电源和用电器
9.一位同学在使用电流表测较小电流时，应该
(?http:?/??/?www.21cnjy.com?)使用“—”和“0.6”两个接线柱，但错误地使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（
）www.21-cn-jy.com
A．指针不动
B．指针反向偏转
C．指针摆动偏小
D．指针摆动太大，电流表可能被烧坏[来源:]
10.
如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是（　　）
(?http:?/??/?www.21cnjy.com?)
11.
如图所示是小明连接电流表时存在的问题，请在下面横线上分别写出造成其现象的原因．甲图的问题：_____________________；乙图的问题：____________________________．【来源：21·世纪·教育·网】
12.
请你帮助林铃用铅笔线代替导线，将图中的两灯连成串联电路，用电流表测量电路中的电流，在虚线框中画出对应的电路图。
(?http:?/??/?www.21cnjy.com?)
13.张华同学连接了如图所示的电路来测量电路中的电流．仔细观察一下他连接的电路是否正确？___________________________，（用文字描述原因）．若不正确，要求只改动一根导线改成正确电路．
21·世纪
教育网
14.粗心的马虎同学在连接电路时，电路里少连了一根导线，如图所示，请用笔画线代替导线补上，补上后要求：灯泡L1、L2都能发光，且电流表只测量通过灯泡L1的电流，开关也只控制L1的通断．www-2-1-cnjy-com
15.
王刚在做一电学实验时，闭合开关后，发现电流表的指针偏转如图所示，产生这一现象的原因及纠正方法是
。
(?http:?/??/?www.21cnjy.com?)
电流的测量
随堂练习
1.
D
2.电流
串
正
不能
3.
A
4.
电流表A
变大
灯泡L1断路
2-1-c-n-j-y
达标练习
6.200
0.
05
106
7.C
8.A
9.C
10.D
11.（1）电流表的正、负接线柱接反了
（2）电流表的量程接大了
12.略
13.不正确，原因是电流表不经用电器直接接在电源两极
修改电路如图所示
14.如图所示
15.
电流表的正、负接线柱接反了，把接反的导线调过来
。
