第16章第1节 电压 同步练习 2021-2022学年人教版物理九年级（含答案）

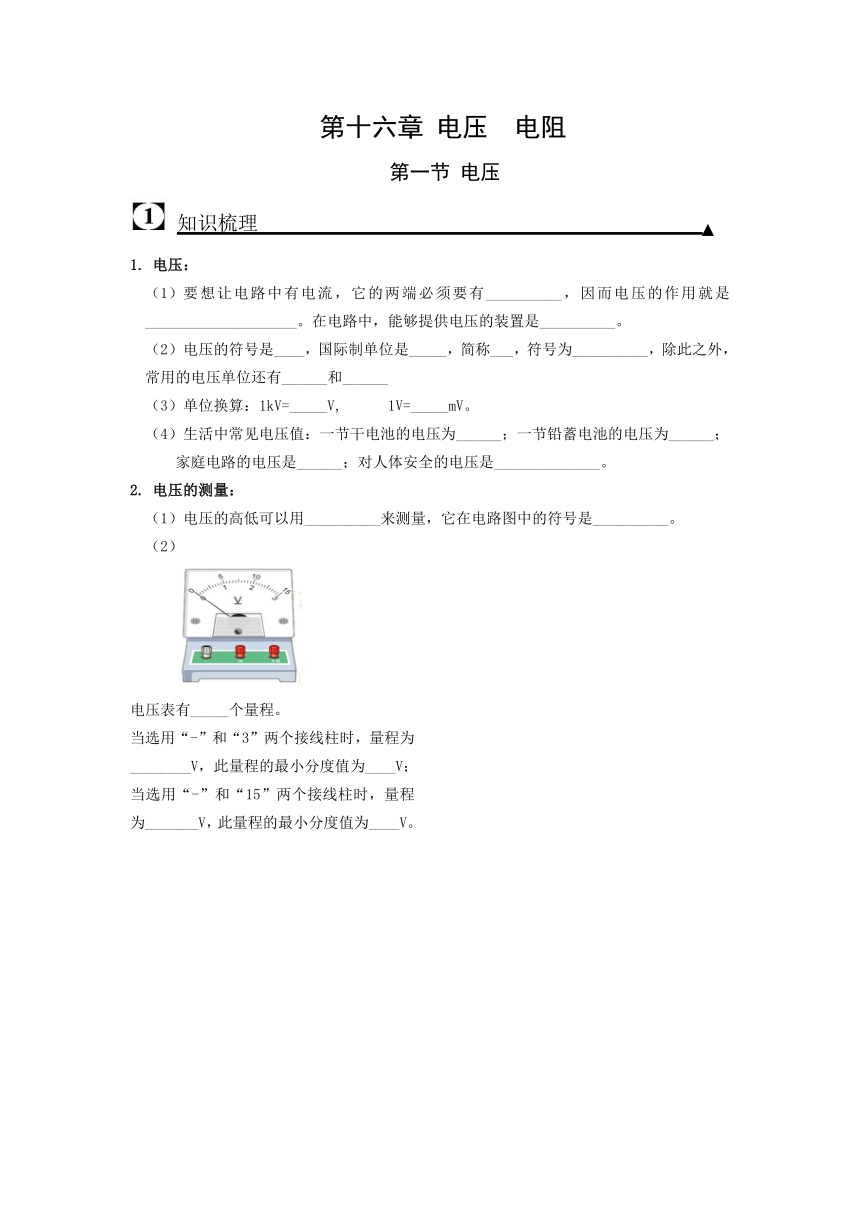

第十六章
电压
电阻
第一节
电压
知识梳理
电压：
要想让电路中有电流，它的两端必须要有__________，因而电压的作用就是____________________。在电路中，能够提供电压的装置是__________。
电压的符号是____，国际制单位是_____，简称___，符号为__________，除此之外，常用的电压单位还有______和______
单位换算：1kV=_____V,
1V=_____mV。
生活中常见电压值：一节干电池的电压为______；一节铅蓄电池的电压为______；
家庭电路的电压是______；对人体安全的电压是______________。
电压的测量：
电压的高低可以用__________来测量，它在电路图中的符号是__________。
电压表有_____个量程。
当选用“-”和“3”两个接线柱时，量程为
________V，此量程的最小分度值为____V；
当选用“-”和“15”两个接线柱时，量程为_______V，此量程的最小分度值为____V。

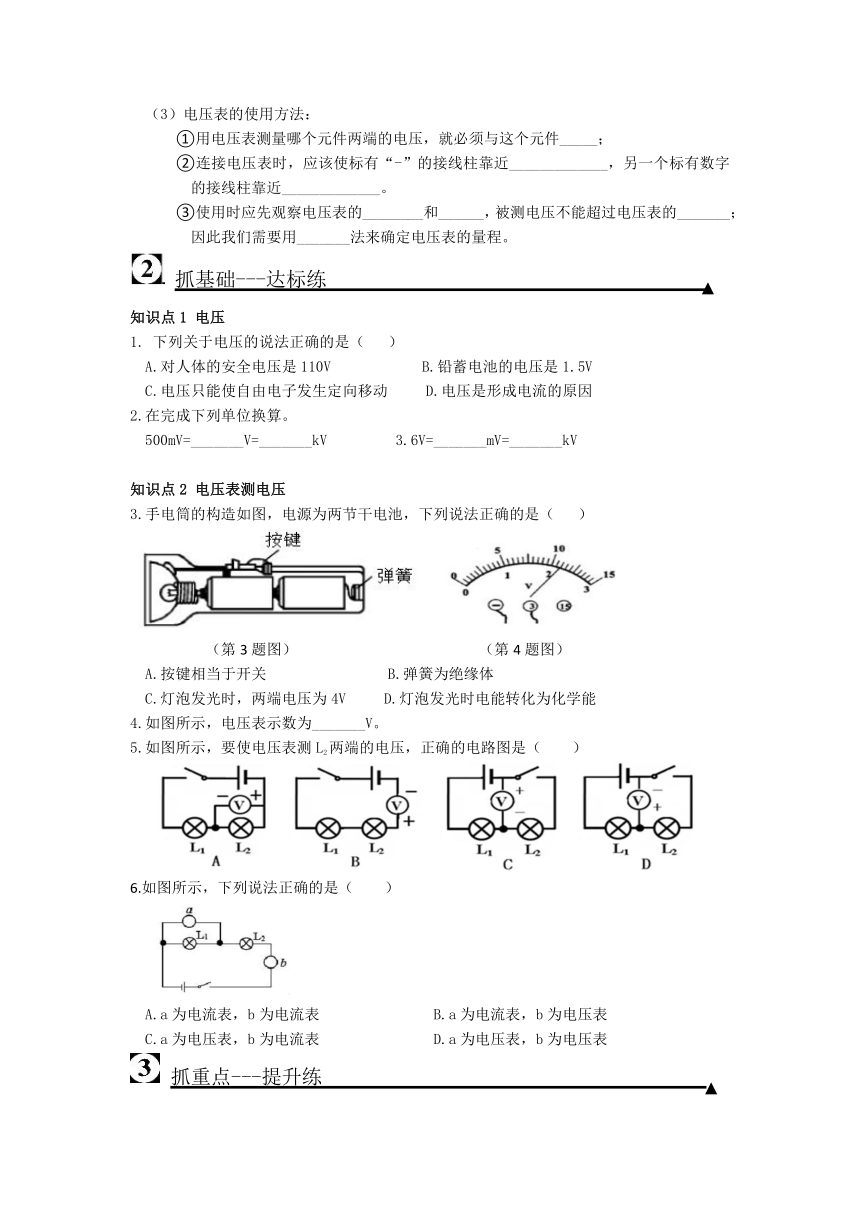

电压表的使用方法：
①用电压表测量哪个元件两端的电压，就必须与这个元件_____；
②连接电压表时，应该使标有“-”的接线柱靠近_____________，另一个标有数字的接线柱靠近_____________。
③使用时应先观察电压表的________和______，被测电压不能超过电压表的_______；因此我们需要用_______法来确定电压表的量程。
抓基础---达标练
知识点1
电压
下列关于电压的说法正确的是（
）
A.对人体的安全电压是110V
B.铅蓄电池的电压是1.5V
C.电压只能使自由电子发生定向移动
D.电压是形成电流的原因
2.在完成下列单位换算。
500mV=_______V=_______kV
3.6V=_______mV=_______kV
知识点2
电压表测电压
3.手电筒的构造如图，电源为两节干电池，下列说法正确的是（
）
（第3题图）
（第4题图）
A.按键相当于开关
B.弹簧为绝缘体
C.灯泡发光时，两端电压为4V
D.灯泡发光时电能转化为化学能
4.如图所示，电压表示数为_______V。
5.如图所示，要使电压表测L2两端的电压，正确的电路图是（
）
6.如图所示，下列说法正确的是（
）
A.a为电流表，b为电流表
B.a为电流表，b为电压表
C.a为电压表，b为电流表
D.a为电压表，b为电压表
抓重点---提升练
7.如图1所示是小宇自制的几种水果电池的一种，可以让LED灯发光。
（图1）
（图2）
为了确定水果电池的正负极，他可以选用下列____实验仪器进行判断（填字母）。
小灯泡
B.电流表
C.电压表
（2）在水果中插入不同金属制成的极板，并保持两块极板间的距离、极板与水果的接触面积不变，测量两块极板之间的电压，结果如下表：
①“水果电池”实现的是_______能转化为电能。
②根据表中数据及相关条件可知：“水果电池”电压与_______和_______有关。
小宇学习了野外生火知识，做了如图2所示的点火实验，用铁丝把两种材料的钉子
两两一组缠在一起，留下头尾两颗钉子接上电线，柠檬电池就完成了。把准备好的钢丝绒拿出来，上面铺上一些碎纸片，然后用柠檬电池两条电线去接触钢丝绒，通电后观察到钢丝绒上面的纸片很快开始燃烧。
①多插几组钉子相当于多几节电池_____联，效果会比较明显。
②在选择柠檬电池的两极材料时，最好选择上表中_______一组极板材料制成的钉子。
电压
知识梳理
1.（1）电压
使电路中形成电流
电源
（2）
U
伏特
伏
V
kV
mV
（3）103
103
（4）1.5V
2V
220V
不高于36V
（1）电压表
（2）两
0-3
0.1
0-15
0.5
（3）并
电源负极
电源正极
量程
分度值
量程
试触
达标练
D
2.
0.5
5×10-4
3.6×
103
3.6×
10-3
3.
A
4.
2.2
5.
D
6.
C
三、提升练
7.（1）C
（2）化学
水果种类
极板材料
（3）串
铜-锌
