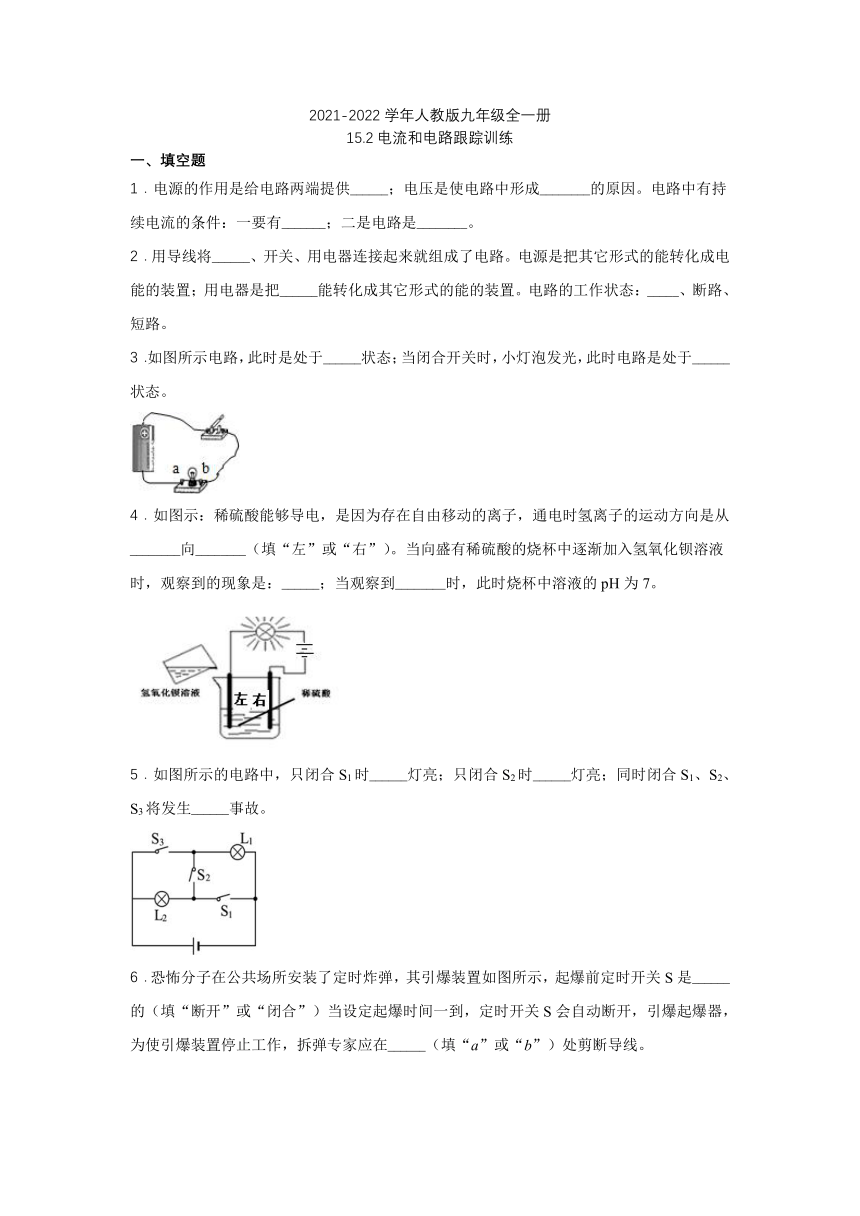

2021-2022学年人教版九年级全一册15.2电流和电路跟踪训练（含解析）

2021-2022学年人教版九年级全一册
15.2电流和电路跟踪训练
一、填空题
1．电源的作用是给电路两端提供______；电压是使电路中形成________的原因。电路中有持续电流的条件：一要有_______；二是电路是________。
2．用导线将______、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置；用电器是把______能转化成其它形式的能的装置。电路的工作状态：_____、断路、短路。
3．如图所示电路，此时是处于______状态；当闭合开关时，小灯泡发光，此时电路是处于______状态。
4．如图示：稀硫酸能够导电，是因为存在自由移动的离子，通电时氢离子的运动方向是从________向________（填“左”或“右”）。当向盛有稀硫酸的烧杯中逐渐加入氢氧化钡溶液时，观察到的现象是：______；当观察到________时，此时烧杯中溶液的pH为7。
5．如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。

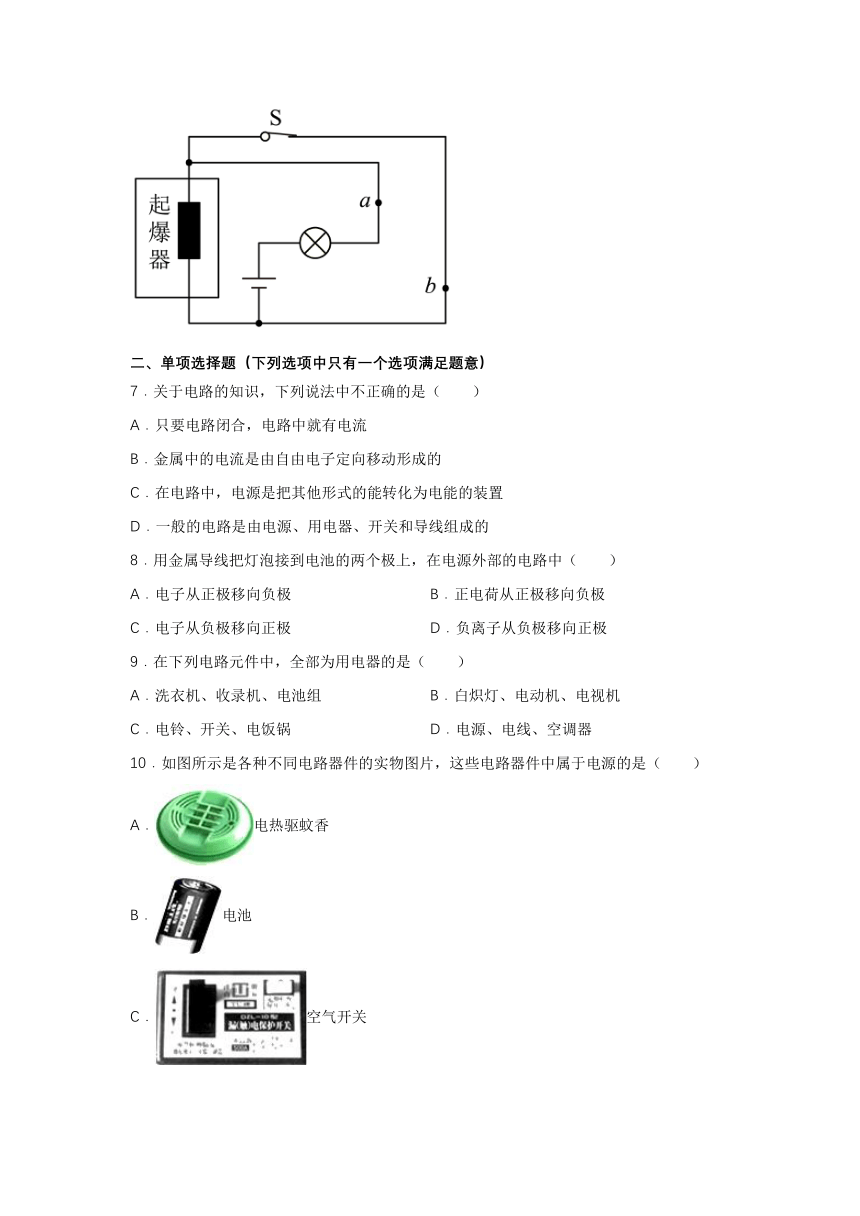

6．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是______的（填“断开”或“闭合”）当设定起爆时间一到，定时开关S会自动断开，引爆起爆器，为使引爆装置停止工作，拆弹专家应在______（填“a”或“b”）处剪断导线。
二、单项选择题（下列选项中只有一个选项满足题意）
7．关于电路的知识，下列说法中不正确的是（　　）
A．只要电路闭合，电路中就有电流
B．金属中的电流是由自由电子定向移动形成的
C．在电路中，电源是把其他形式的能转化为电能的装置
D．一般的电路是由电源、用电器、开关和导线组成的
8．用金属导线把灯泡接到电池的两个极上，在电源外部的电路中（　　）
A．电子从正极移向负极
B．正电荷从正极移向负极
C．电子从负极移向正极
D．负离子从负极移向正极
9．在下列电路元件中，全部为用电器的是（　　）
A．洗衣机、收录机、电池组
B．白炽灯、电动机、电视机
C．电铃、开关、电饭锅
D．电源、电线、空调器
10．如图所示是各种不同电路器件的实物图片，这些电路器件中属于电源的是（　　）
A．电热驱蚊香
B．电池
C．空气开关
D．输电线

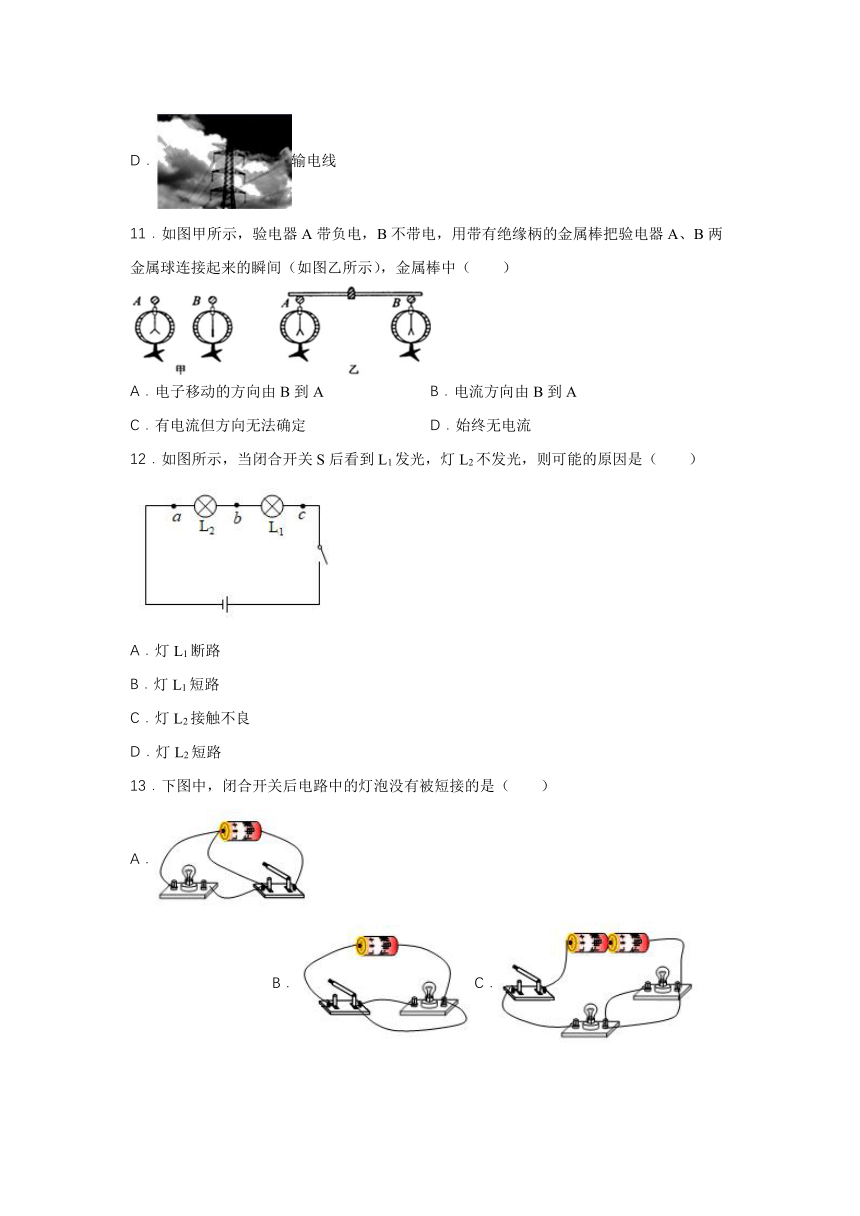

11．如图甲所示，验电器A带负电，B不带电，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（　　）?
A．电子移动的方向由B到A
B．电流方向由B到A
C．有电流但方向无法确定
D．始终无电流
12．如图所示，当闭合开关S后看到L1发光，灯L2不发光，则可能的原因是（　　）
A．灯L1断路
B．灯L1短路
C．灯L2接触不良
D．灯L2短路
13．下图中，闭合开关后电路中的灯泡没有被短接的是（　　）
A．
B．C．
D．

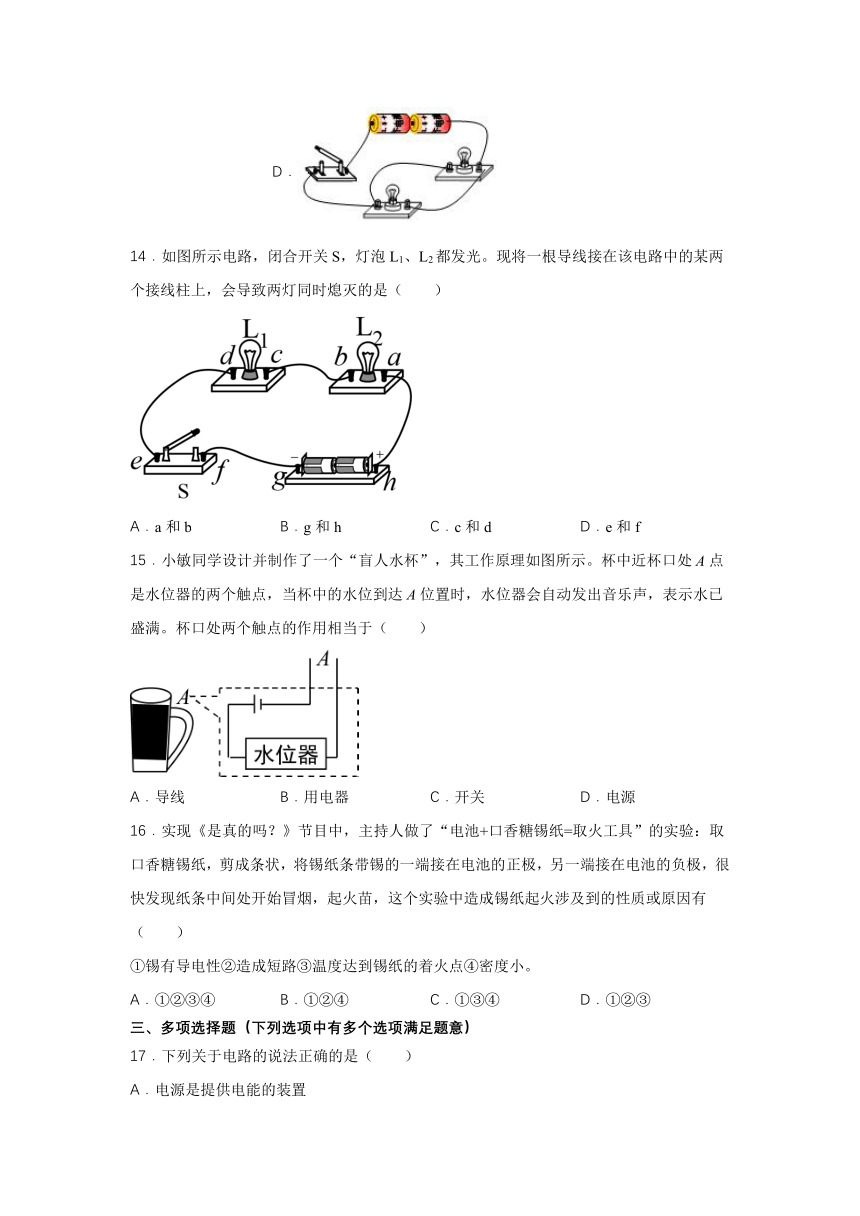

14．如图所示电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（　　）
A．a和b
B．g和h
C．c和d
D．e和f
15．小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出音乐声，表示水已盛满。杯口处两个触点的作用相当于（　　）
A．导线
B．用电器
C．开关
D．电源
16．实现《是真的吗？》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟，起火苗，这个实验中造成锡纸起火涉及到的性质或原因有（　　）
①锡有导电性②造成短路③温度达到锡纸的着火点④密度小。
A．①②③④
B．①②④
C．①③④
D．①②③
三、多项选择题（下列选项中有多个选项满足题意）
17．下列关于电路的说法正确的是（　　）
A．电源是提供电能的装置
B．电路中必须有电源并且是通路时，电路中才有电流
C．电流沿着“正极→用电器→负极”的方向流动
D．用电器是将其他形式的能转化为电能的装置

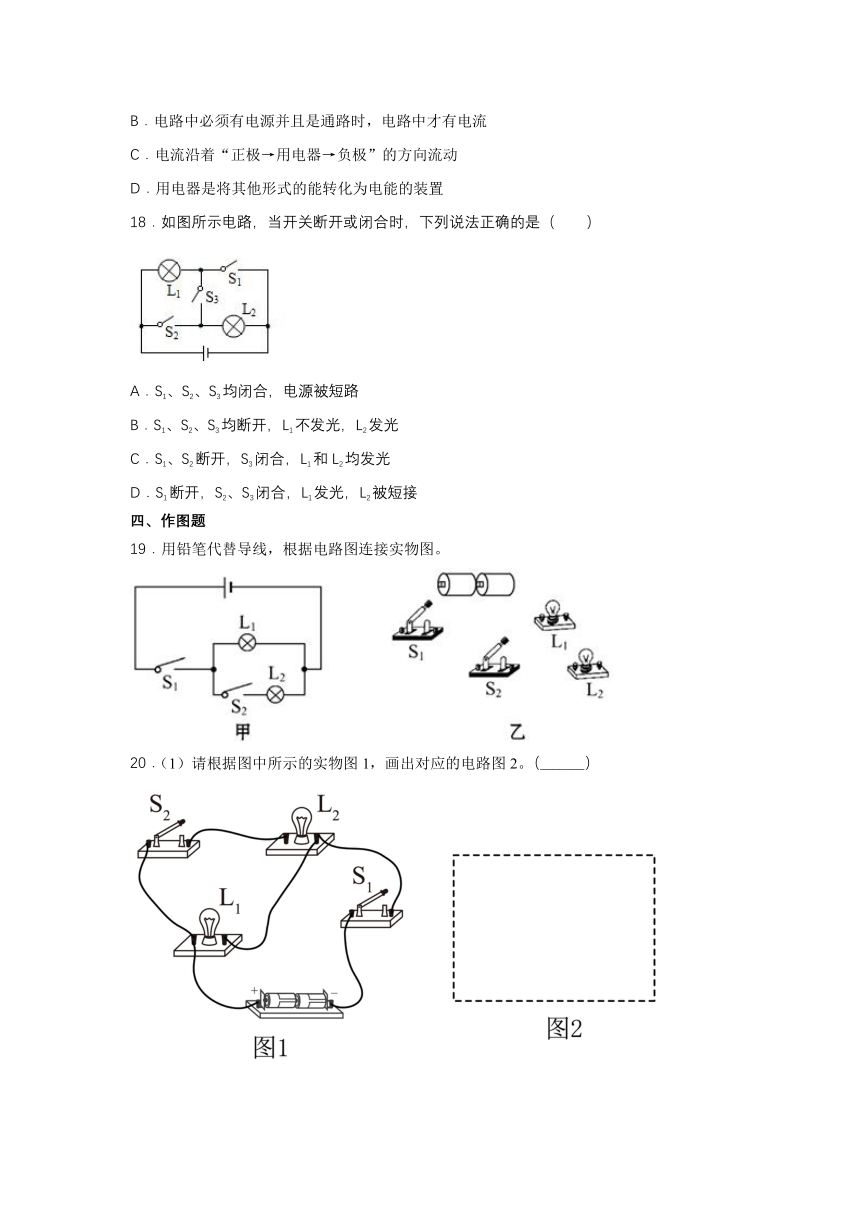

18．如图所示电路，当开关断开或闭合时，下列说法正确的是（　　）
A．S1、S2、S3均闭合，电源被短路
B．S1、S2、S3均断开，L1不发光，L2发光
C．S1、S2断开，S3闭合，L1和L2均发光
D．S1断开，S2、S3闭合，L1发光，L2被短接
四、作图题
19．用铅笔代替导线，根据电路图连接实物图。
20．（1）请根据图中所示的实物图1，画出对应的电路图2。（_______）
（2）根据电路图连接的电路。（_______）
参考答案
1．电压
电流
电源
通路
2．电源
电
通路
【解析】
电路的组成要求用导线将电源、开关、用电器连接起来。用电器的能量转化是由电能转化为其他形式的能量。电路共有三种状态，分别为通路、断路以及短路。
3．开路
通路
【解析】
[1][2]电路中开关是断开的，故此时是处于开路状态；由于当开关闭合时，小灯泡中有电流通过，所以电路是处于通路状态，小灯泡会发光。
4．左
右
溶液中有白色沉淀产生，小灯泡变暗
小灯泡熄灭
【解析】
氢离子带正电，而电流方向规定是正电荷的移动方向，所以通电是氢离子向负极移动，即从左向右运动。
向稀硫酸中加入
氢氧化钡溶液，会发生化学反应，产生白色沉淀。而这个过程中，离子的数目减小，即电路中电流减小，那么小灯泡的亮度变暗。当小灯泡熄灭时，烧杯中溶液的pH值为7，因为此时的离子完全被中和。
5．L2
L1、L2
短路
【解析】
[1]只闭合S1时，电流只有一条路径，分别经过L2和开关S1回到电源负极，因此只闭合S1时，只有L2灯亮。
[2]只闭合S2时，电流只有一条路径，分别经过L2、开关S1、和L1回到电源负极，因此只闭合L1、L2灯亮。
[3]同时闭合S1、S2、S3时，电流从正极流出，通过三个开关直接回到负极，形成电源短路。
6．闭合
a
【解析】
[1]起爆器当有电流经过时工作，当开关S闭合时，起爆器被短路，没有电流经过起爆器，起爆器不工作，所以起爆前开关S闭合。
[2]拆弹时如果剪断b处导线，有电流经过起爆器，会引起爆炸，如果剪断a处导线，整个电路中没有电流，不会引起爆炸，所以应该在a处剪断导线。
7．A
【解析】
A．电路闭合，且有电源，电路中就有电流，故A不正确但符合题意；
B．自由电子是负电荷，故金属中的电流是由自由电子定向移动形成的，故B正确但不符合题意；
C．在电路中，电源是把其它形式能转化为电能的装置，故C正确但不符合题意；
D．一般的电路是由电源、用电器、开关和导线组成的，故D正确但不符合题意。
故选A。
8．C
【解析】
电荷的定向移动可以形成电流，形成电流的电荷可以是正电荷、可以是负电荷，也可以是正负电荷向相反方向定向移动形成电流，但是规定正电荷定向移动的方向为电流的方向，而自由电子是负电荷，负电荷定向移动形成电流的方向与负电荷的移动方向相反，在电池外部电流的方向是从正极流向负极，在金属导体中，能够移动的只有自由电子，所以在电池外部的电路中电子从负极移向正极，所以ABD不正确，C正确。
故选C。
9．B
【解析】
A．洗衣机、收录机工作时消耗电能，是用电器；电池组是提供电能的装置是电源，电池组不是用电器，故A不符合题意；
B．白炽灯、电动机、电视机工作时都要消耗电能，它们都是用电器，故B符合题意；
C．电铃、电饭锅工作时消耗电能，是用电器，开关起控制作用，不是用电器，故C不符合题意；
D．空调器工作时消耗电能，是用电器，电线起连接作用，不是用电器，电源是供电装置，故D不符合题意。
故选B。
10．B
【解析】
A．是用电器，电热驱蚊香把电能转化为内能，故A不符合题意；
B．是电源，是提供电能的装备故B符合题意；
C．是开关，可以控制电路的通断故C不符合题意；
D．是导线，用来输送电能故D不符合题意。
故选B。
11．B
【解析】
验电器A带负电，验电器B不带电，验电器B夺得电子能力比验电器A强，所以自由电子从验电器A流向验电器B，故电流方向从验电器B流向验电器A。
故选B。
12．D
【解析】
从图中可以看出，两灯泡串联，当闭合开关S后看到L1发光，灯L2不发光，则可能的原因是灯L2短路，故ABC不符合题意，D符合题意。
故选D。
13．D
【解析】
A．图A中，开关闭合，它两端的导线直接接在电源两端，没有电流通过灯泡，即灯泡被短接了，故A不符合题意；
B．图B中，开关闭合，它两端的导线直接接在电源两端，灯泡被短接了，故B不符合题意；
C．图C中，开关闭合，电流从电源正极出来，经过开关、左侧灯泡回到电源负极，右侧灯泡被短接，故C不符合题意；
D．图D中，开关闭合，电流从电源正极出来，经开关后，分别经过两个灯泡，然后回到电源负极，两个灯泡并联，没被短接，故D符合题意。
故选D。
14．B
【解析】
A．导线连接a、b两接线柱，灯泡L2被短路，只有灯泡L1发光．故A不符合题意；
B．导线连接g、h两接线柱，电源短路，两灯都不能发光（即两灯同时熄灭），故B符合题意；
C．导线连接c、d两接线柱，灯泡L1被短路，只有灯泡L2发光，故C不符合题意；
D．导线连接e、f两接线柱，相当于闭合开关，两灯都能发光，故D不符合题意。
故选B。
15．C
【解析】
由题意知：当杯中的水位到达A位置时，电路接通，水位器会发出音乐声，这说明杯口处两个触点的作用相当于开关。故ABD不符合题意；C符合题意。
故选C。
16．D
【解析】
因为锡属于金属类物质，因此具有导电性；将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，形成了电源短路，此时电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧。
故选D。
17．ABC
【解析】
A．电源在电路中是提供电能的装置，故A项正确；
B．电路中产生电流的条件有两个，一是有电源，二是电路为闭合回路，故B项正确；
C．物理学中把正电荷定向移动的方向规定为电流的方向，按照这个规定，在电源外部，电流方向是沿着“正极→用电器一负极”的方向流动，故C项正确；
D．用电器是消耗电能的装置，它将电能转化为其他形式的能，故D项错误。
故选ABC。
18．AC
【解析】
A．由图知道，S1、S2、S3均闭合，电流从电源正极流出→S2→S3→S1回到电源负极，这会造成电源短路，故A正确；
B．由图知道，S1、S2、S3均断开，不能构成回路，则L1和L2都不发光，故B错误；
C．由图知道，S1、S2断开，S3闭合，电流从电源正极流出→L1→S3→L2回到电源负极，则L1和L2都发光，故C正确；
D．由图知道，S1断开，S2、S3闭合，电流从电源正极流出→S2→L2回到电源负极，只有L2连入电路中，所以L1被短接，只有L2发光，故D错误。
故选AC。
19．
【解析】
原电路中，两灯并联，开关S2与灯L2串联，只控制这个灯；S1控制整个电路，根据电路图连接实物图，如下所示：
20．
【解析】
（1）[1]先画电源，左端正极，右端负极，电流分流，一条经过S2、L2后与直接经过灯泡L1汇合后，一起经过S1，故如下图所示：
（2）[2]如图所示的电路图，先画出电源，由于电源的右端是正极，故从最右端的电池正极还是连线，那么将左端电池的正极与右端电池的负极相连，即电源连接好了，根据电流从正极出发经过开关S3，故经电源的正极与开关S3的右端相连，经过S3后分流，即从开关S3画两个线头，代表两条支路，其中一条经过S2、L2后回到负极，依次串联起来，最后另外一条支路是经过灯泡L1、开关S1后回到负极，依次串联起来，故如下图所示：
