2021-2022学年人教版九年级全一册15.5串、并联电路中电流的关系跟踪训练（含解析）

2021-2022学年人教版九年级全一册
15.5串、并联电路中电流的关系跟踪训练
一、填空题
1．将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是___________。
2．如图所示电路，开始时开关
S1，S2都闭合，则两灯泡是___________联，电流表
A1测的是通过___________电流，当开关
S2断开时，通过L1的电流___________，电流表A2的示数___________。（填“变大”“变小”或“不变”）
3．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。

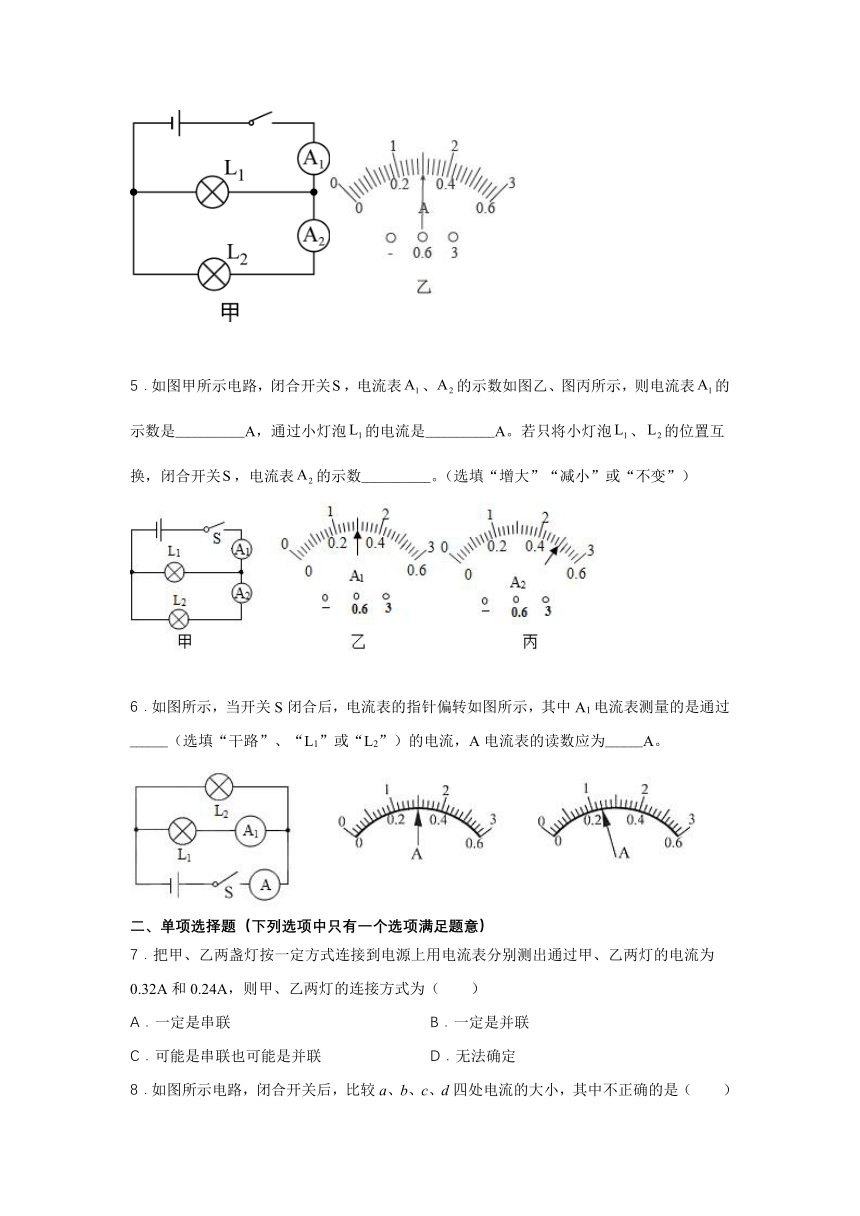

4．如图甲是小明用电流表测量电流的电路图，两个电流表是同一规格。闭合开关后，两电流表的指针都正常偏转且位置相同（如图乙），则通过灯L1的电流与通过灯L2的电流之比是______；若把灯L1与灯L2串联，通过灯L1的电流与通过灯L2的电流之比是______。
5．如图甲所示电路，闭合开关，电流表、的示数如图乙、图丙所示，则电流表的示数是___________A，通过小灯泡的电流是___________A。若只将小灯泡、的位置互换，闭合开关，电流表的示数___________。（选填“增大”“减小”或“不变”）
6．如图所示，当开关S闭合后，电流表的指针偏转如图所示，其中A1电流表测量的是通过______（选填“干路”、“L1”或“L2”）的电流，A电流表的读数应为______A。
二、单项选择题（下列选项中只有一个选项满足题意）
7．把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（　　）
A．一定是串联
B．一定是并联
C．可能是串联也可能是并联
D．无法确定
8．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（　　）
A．Ia=Id
B．Ib=Ic
C．Ia>Ib
D．Id>Ic
9．如图所示电路中，闭合开关后，A1的示数为1A，A2的示数为1.2A，A的示数为1.8A．则下列说法不正确的是（　　）
A．电流表A1测量的是L2和L3的总电流
B．电流表A2测量的是L1和L2的总电流
C．L2的电流为0.4A
D．L3的电流为0.8A
10．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（　　）
A．1.54A
0.3A
B．0.3A
1.2A
C．1.2A
0.3A
D．0.3A
1.5A
11．如图（a）所示电路，当开关闭合时，电流表
A1、A2
的示数分别如（b）、（c）两图，则电灯
L1中的电流是（　　）
A．0.28A
B．1.08A
C．1.14A
D．1.36A

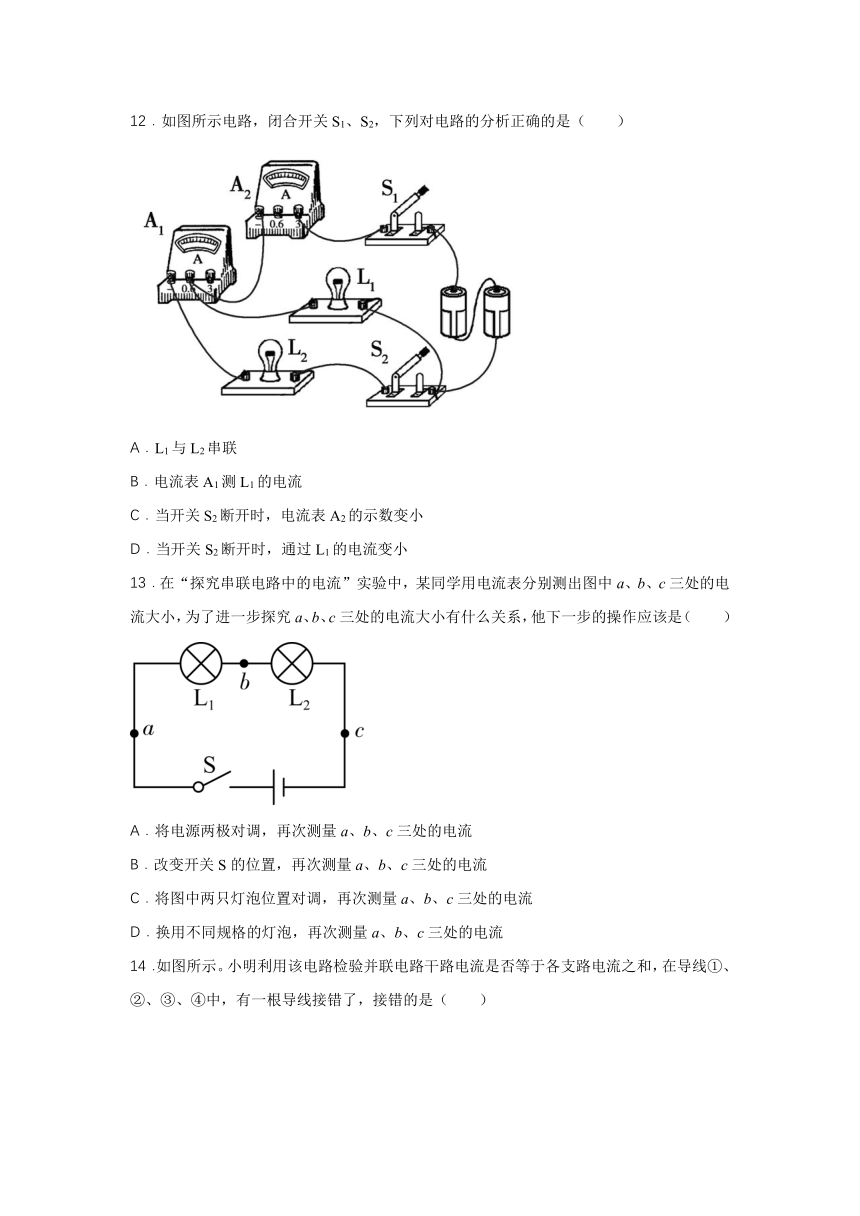

12．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
13．在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（　　）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
14．如图所示。小明利用该电路检验并联电路干路电流是否等于各支路电流之和，在导线①、②、③、④中，有一根导线接错了，接错的是（　　）
A．导线①
B．导线②
C．导线③
D．导线④
15．小明在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（　　）
A．
B．
C．
D．
16．如图所示，电源电压恒定，两灯电阻不变，且不相等。下列说法正确的是（　　）
A．当S2、S3闭合，S1断开时，只有灯L2亮
B．若断开S2，闭合S1、S3，L1与L2串联
C．若断开S1、S3，闭合S2，L1与L2电流相等
D．当S1、S2、S3都闭合时，两灯均亮
三、多项选择题（下列选项中有多个选项满足题意）
17．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（　　）
A．开关S1闭合，S2断开，电源外部电流流向为d→c→f→b→m→a
B．开关S1、S2都闭合，灯泡L1和L2并联
C．先只闭合开关S1，再闭合S2电流表的示数变大
D．若将mb导线接到mf，闭合S1、S2，电流表测L1的电流
18．如图，当只闭合S1时，电流表示数I1＝0.2A，当S1、S2都闭合时，电流表的示数变化了0.3A，此时灯泡L2的电流为I2，此时干路中的电流为I，则（　　）
A．I:I2＝2:5
B．I1:I＝2:5
C．通过L2灯的电流为0.3A
D．S2由闭合变为断开时，通过L1的电流变大
四、实验题
19．小海和小丽一起做“探究并联电路中电流的规律”实验。
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是______（选填“A”“B”或“C”）处的电流。
（2）请在图乙中移动一根导线，测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路______。
（3）测出A、B、C三处电流如表所示，由此得出初步结论______（只写表达式）。小梅指出：为了得出更普遍的规律，应当进行多次实验。可以采取的措施是：______。
（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在虚线框中画出电路图______。
位置
A
B
C
电流A
0.30
0.24
0.54
20．如图1是小华探究串联电路电流特点的实验电路图。
（1）刚连完最后一条导线，灯泡L1、L2就亮了，他在实验操作中不对之处：___________；
（2）小红同学在做把电流表接在A处实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图2甲、乙所示的两种情况。请分析他在电流表的使用过程中的问题？
甲：___________；乙：___________；
（3）改正后，完成了A、B、C处的测量。为了使得出的结论具有普遍性，下面应这样操作：___________
参考答案
1．等于
串联电路中，电流处处相等
【解析】
[1][2]两灯串联，串联电路电流处处相等，灯泡亮度由实际功率决定。
2．并联
L2
不变
变小
【解析】
[1][2]开关
S1，S2
都闭合，两个灯泡并联，电流表A1测的是通过L2的电流；电流表A2测的是干路中的电流。
[3][4]当开关S2断开时，只有L1的简单电路，由并联电路的特点可知通过L1的电流不变，电流表A2的示数等于通过L1的电流，原来电流表A2的示数等于通过两端灯泡电流之和，所以开关S2断开，电流表A2的示数变小。
3．0.2
0.4
【解析】
[1][2]观察电路图可知，灯泡L1、L2、L3并联，电流表A1测干路电流，A2测L1和L2的总电流，A3测L3的电流。设灯泡L1、L2、L3电流分别为I1、I2、I3,由并联电路中电流的规律可得
I1+I2+I3=1.2A
I2+I3=1A
I3=0.6A
解得
I1=0.2A，I2=0.4A，I3=0.6A
故通过L1的电流为0.2A,通过L2的电流为0.4A。
4．4：1
1：1
【解析】
[1]由图甲可知，此时电流表A1测干路电流，电流表A2测流过灯L2的电流，故A1的示数应大于A2的示数，又因两电流表的指针位置相同，故可知，A1量程为0～3A，A2量程为0～0.6A，故由图乙可知，A1的示数为I=1.5A，A2的示数为I2=0.3A，故流过灯L1的电流为
I1=I-I2=1.5A-0.3A=1.2A
故通过灯L1的电流与通过灯L2的电流之比为
I1:I2=1.2A:0.3A=4:1
[2]
若把灯L1与灯L2串联，因串联电路电流处处相等，故此时通过灯L1的电流与通过灯L2的电流之比是1:1。
5．1.5
1
增大
【解析】
[1]L1、L2并联，A1测干路电流，A2测L2支路电流。由并联电路中的电流规律知：干路电流大于支路电流，则乙图使用0~3A量程，A1读数为1.5A；丙图使用0~0.6A，A2读数为0.5A。
[2]由并联电路中干路电流等于各支路电流之和可得，L1的电流为
I1=1.5A-0.5A=1A
[3]因并联电路中各支路独立工作、互不影响，所以，通过两灯泡的电流不变，干路电流不变。原电路中，电流表A2测L2的电流，示数为0.5A；若只将L1、L2互换位置后，此时电流表A2测L1的电流，示数为1A，因此电流表A2的示数增大。
6．
1.2
【解析】
[1]A1电流表和L1串联，测L1电流。
[2]A1用小量程，分度值0.02A，读数0.3A，两灯并联，A在干路，所以A示数大于A1，所以A用大量程，分度值0.1A，示数1.2A。
7．B
【解析】
因为串联电路中处处电流相等，而通过甲、乙
两灯的电流为0.32A和0.24A，电流不相等，故甲、乙两盏灯的连接方式一定是并联，故ACD不符合题意，B符合题意。
故选B。
8．B
【解析】
A．由电路图可知，a点和d点位于干路，b点和c点位于两条支路，因干路电路中各处的电流相等，所以，a、d两点的电流相等，即Ia=Id，故A正确，A不符合题意；
B．对于b、c的电流来说，若两个灯泡的规格相同，则Ib=Ic，若两灯泡的规格不相同，则Ib≠Ic，故B错误，B符合题意；
CD．因并联电路中干路电流等于各支路电流之和，所以，Ia>Ib，Id>Ic，故CD正确，CD不符合题意。
故选B。
9．D
【解析】
由电路图知，三个小灯泡并联在电路中，电流表A1测灯L2、L3的电流，A2测灯L1、L2的电流，A测干路的电流，则通过L3的电流
IL3=I-I2=1.8A-1.2A=0.6A
通过L2的电流
IL2=I1-IL3=1A-0.6A=0.4A
故ABC正确，D错误。
故选D。
10．C
【解析】
由电路图知，两灯并联在电路中，电流表A1测干路的电流，A2测L2支路的电流，据并联电路的电流特点知，干路电流大于支路电流，故A1所选的量程为0~3A，对应的分度值为0.1A，示数是1.5A，A2所选的量程为0~0.6A，对应的分度值为0.02A，示数是0.3A，那么通过L1的电流
I1=I-I2=1.5A-0.3A=1.2A
故ABD不符合题意，C符合题意。
故选C。
11．B
【解析】
两灯并联在电路中，电流表A1测量干路电流，电流表A2测量支路中L2电流，则A1示数应大于A2示数。但A1指针转过的角度小于A2指针转过的角度，说明二者所用量程不同，A1所用量程为0~3A，其读数为1.4A；A2所用量程为0~0.6A，其读数为0.32A。则L1中电流为
故A、C、D错误，不符合题意；B正确，符合题意。
故选B。
12．C
【解析】
AB．由题中电路可知，L1、L2并联，A1测L2的电流，A2测干路电流，S1控制整个电路，S2控制L2，故AB错误；
C．S2断开时，通过L2的电流为0，即A1的示数为0，并联电路各支路互不影响，所以通过L1的电流不变，干路电流减小，电流表A2的示数变小，故C正确，D错误。
故选C。
13．D
【解析】
AB．电路中电流大小与电源正负极的位置、与开关的位置没有关系，故将电源两极对调和改变开关S的位置，电流大小都不变，故AB错误；
C．将图中两只灯泡的位置互换，电路中电流大小仍不变，故C错误；
D．为得到普遍性的结论，应换用不同规格的灯泡，再次测量a、b、c三处的电流，故D正确；
故选D。
14．C
【解析】
由图可知，右电流表测干路电流，接线正确，左上电流表测上面灯的电流，接线正确，左下电流表正负接线柱接反，且上面灯的电流会经过这个电流表，造成指针反偏，因此左下电流表接错，应将③线接到左下电流表的负接线柱，即可测量下面灯的电流，故C符合题意。
故选C。
15．A
【解析】
D．由题意可知，三个电流表读数分别为A1为0.3A，A2为0.15A，A3为0.45A，因串联电路中各处的电流相等，且三电流表的示数不相等，所以，两灯泡应并联，而不是串联，故D不符合题意；
C．因并联电路中干路电流等于各支路电流之和，且，所以，电流表A3应位于干路，故C错误；
AB．由可知，两灯泡的规格不相同，且A1、A2分别与两灯泡串联，故A符合题意、B不符合题意。
故选A。
16．C
【解析】
A．当S2、S3闭合，S1断开时，灯L2被短路，只有灯L1亮，故A错误；
B．若断开S2，闭合S1、S3，L1与L2并联，故B错误；
C．若断开S1、S3，闭合S2，该电路为串联电路，则L1与L2电流相等，故C正确；
D．当S1、S2、S3都闭合时，电源被短路，两灯均不亮，故D错误。
故选C。
17．ABC
【解析】
A．开关S1闭合，S2断开时，此时电路为普通电路，电路中只有灯泡L2工作，在电源外部，电流从正极流向负极，故电源外部电流流向为d→c→f→b→m→a，故A正确；
B．由实物图可知，当开关S1、S2都闭合时，电流表测量干路电流，开关S1控制整个电路，开关S2控制L1，电路为并联电路，故B正确；
C．先只闭合开关S1时，电路为普通电路，电流表测量L2的电流，再闭合S2时，电路为并联电路，电流表测量干路电流，故电流表示数变大，故C正确；
D．由图可知，将mb导线接到mf，闭合S1、S2，电流表测量干路电流，故D错误。
故选ABC。
18．BC
【解析】
D．当只闭合S1时，电路为灯泡L1的简单电路，电流表测电路中的电流，则通过灯泡L1的电流I1＝0.2A；当S1、S2都闭合时，两灯泡并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，无论开关S2闭合还是断开，通过L1的电流不变，故D错误；
ABC．因并联电路中干路电流等于各支路电流之和，所以，由电流表的示数变化了0.3A可知，灯泡L2的电流I2＝0.3A，则干路中的电流
I＝I1+I2＝0.2A+0.3A＝0.5A
所以
I:I2＝0.5A:0.3A＝5:3
I1:I＝0.2A:0.5A＝2:5
故A错误，BC正确。
故选BC。
19．C
IC=IA+IB
换用不同规格的灯泡，多次进行实验
【解析】
（1）[1]电流表与待测电路串联，图乙中电流表在干路中，此时电流表测量的是C处的电流。
（2）[2]测量A处的电流，电流表与灯L1串联，如图所示：
（3）根据表中的实验数据得到
0.54A=0.30A+0.24A
故根据数据得出一个初步结论
IC=IA+IB
只根据一组实验数据得出的结论有偶然性，为得出普遍性的结论，要换用不同规格的灯泡多次测量。
（4）在不更换电流表位置的情况下，在支路上各接一个开关即可完成实验要求，通过开关的通断，可以测出这三处的电流，电路如下图所示：
20．连电路时开关未断开
电流表正负接线柱接反了
电流表的量程选大了
换用不同规格的灯泡多做几次实验
【解析】
（1）刚接完电路，灯泡就亮了，说明连接电路时开关未断开。
（2）用电流表在电路中A处试触时，甲电流表的指针反向偏转，说明此时电流表的正负接线柱接反了，乙电流表的指针偏转过小，说明所选量程过大。
（3）在实验时，为了得出普遍性结论，应选用规格不同的灯泡进行多次操作。
