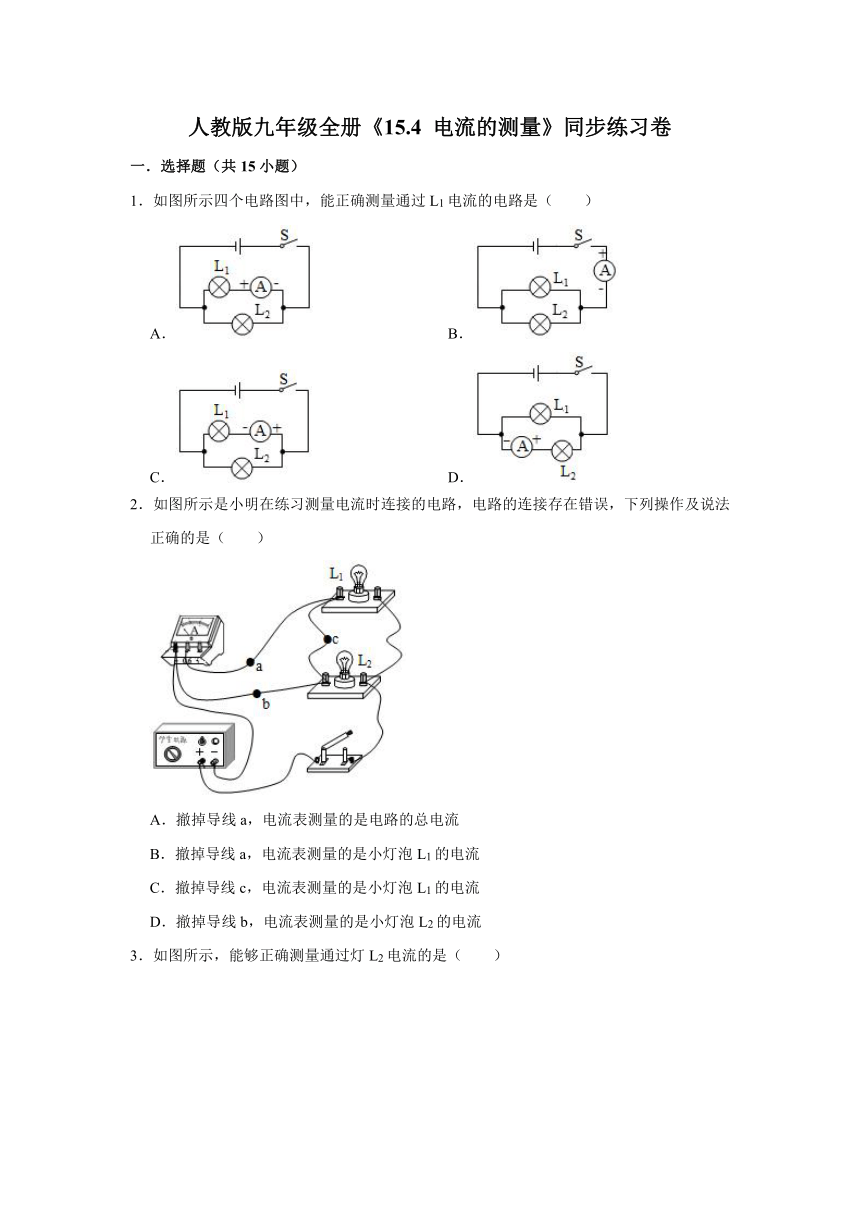

人教版九年级全册《15.4 电流的测量》同步练习卷（解析版）

人教版九年级全册《15.4
电流的测量》同步练习卷
一．选择题（共15小题）
1．如图所示四个电路图中，能正确测量通过L1电流的电路是（　　）
A．
B．
C．
D．
2．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（　　）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线c，电流表测量的是小灯泡L1的电流
D．撤掉导线b，电流表测量的是小灯泡L2的电流

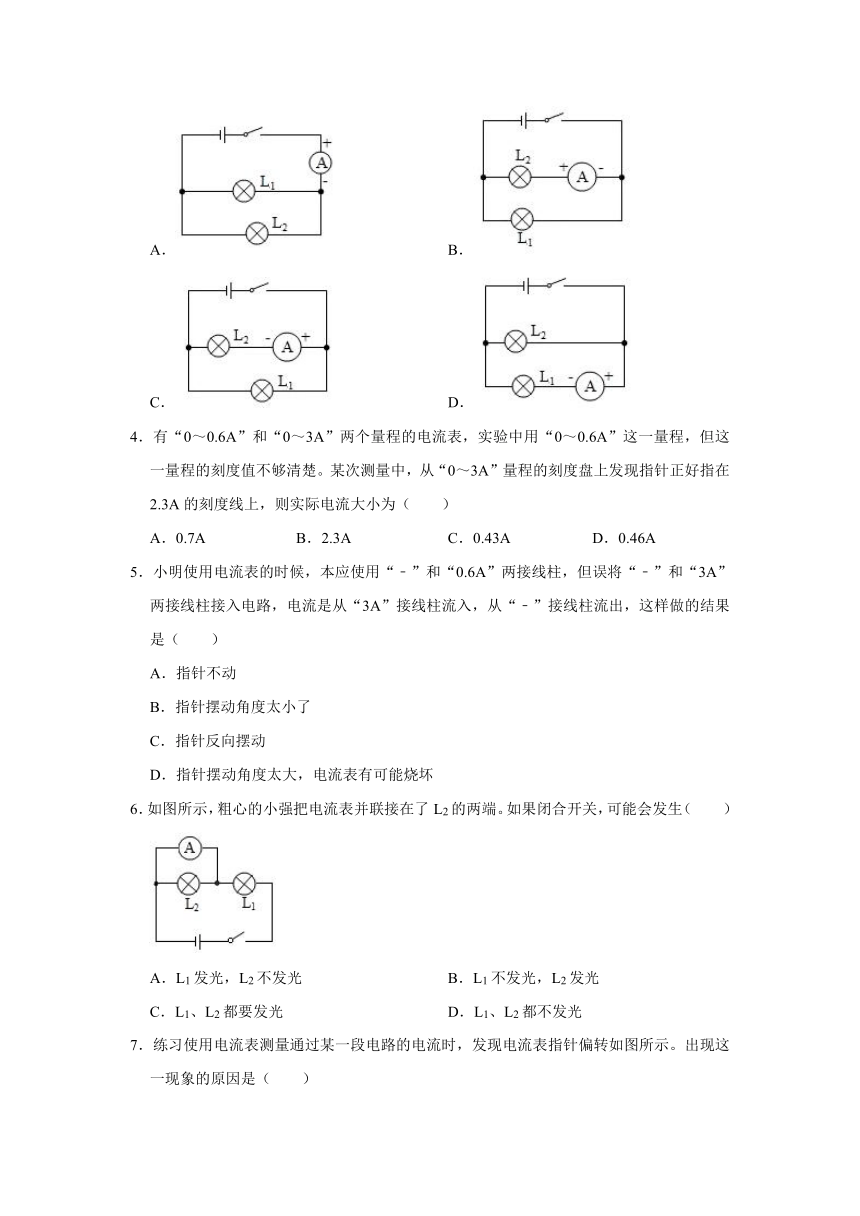

3．如图所示，能够正确测量通过灯L2电流的是（　　）
A．
B．
C．
D．
4．有“0～0.6A”和“0～3A”两个量程的电流表，实验中用“0～0.6A”这一量程，但这一量程的刻度值不够清楚。某次测量中，从“0～3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上，则实际电流大小为（　　）
A．0.7A
B．2.3A
C．0.43A
D．0.46A
5．小明使用电流表的时候，本应使用“﹣”和“0.6A”两接线柱，但误将“﹣”和“3A”两接线柱接入电路，电流是从“3A”接线柱流入，从“﹣”接线柱流出，这样做的结果是（　　）
A．指针不动
B．指针摆动角度太小了
C．指针反向摆动
D．指针摆动角度太大，电流表有可能烧坏
6．如图所示，粗心的小强把电流表并联接在了L2的两端。如果闭合开关，可能会发生（　　）
A．L1发光，L2不发光
B．L1不发光，L2发光
C．L1、L2都要发光
D．L1、L2都不发光

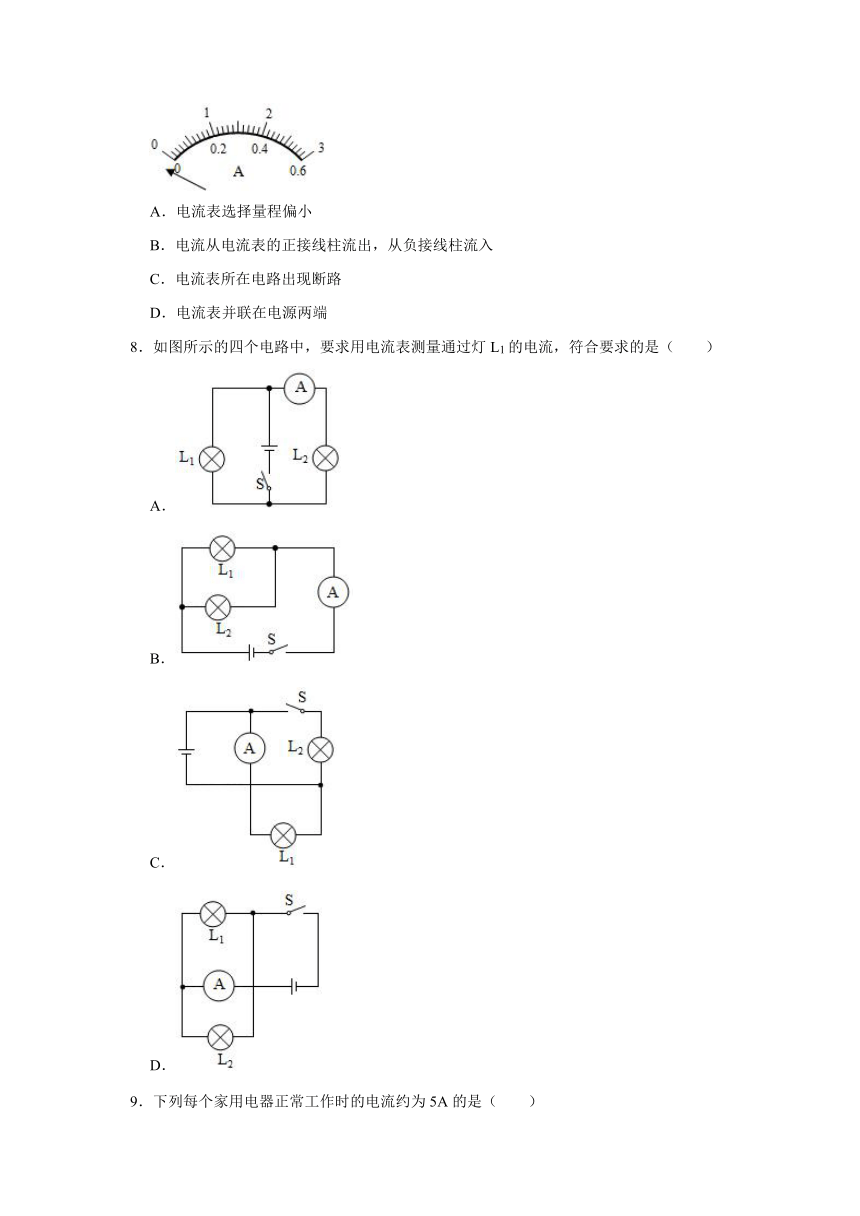

7．练习使用电流表测量通过某一段电路的电流时，发现电流表指针偏转如图所示。出现这一现象的原因是（　　）
A．电流表选择量程偏小
B．电流从电流表的正接线柱流出，从负接线柱流入
C．电流表所在电路出现断路
D．电流表并联在电源两端
8．如图所示的四个电路中，要求用电流表测量通过灯L1的电流，符合要求的是（　　）
A．
B．
C．
D．

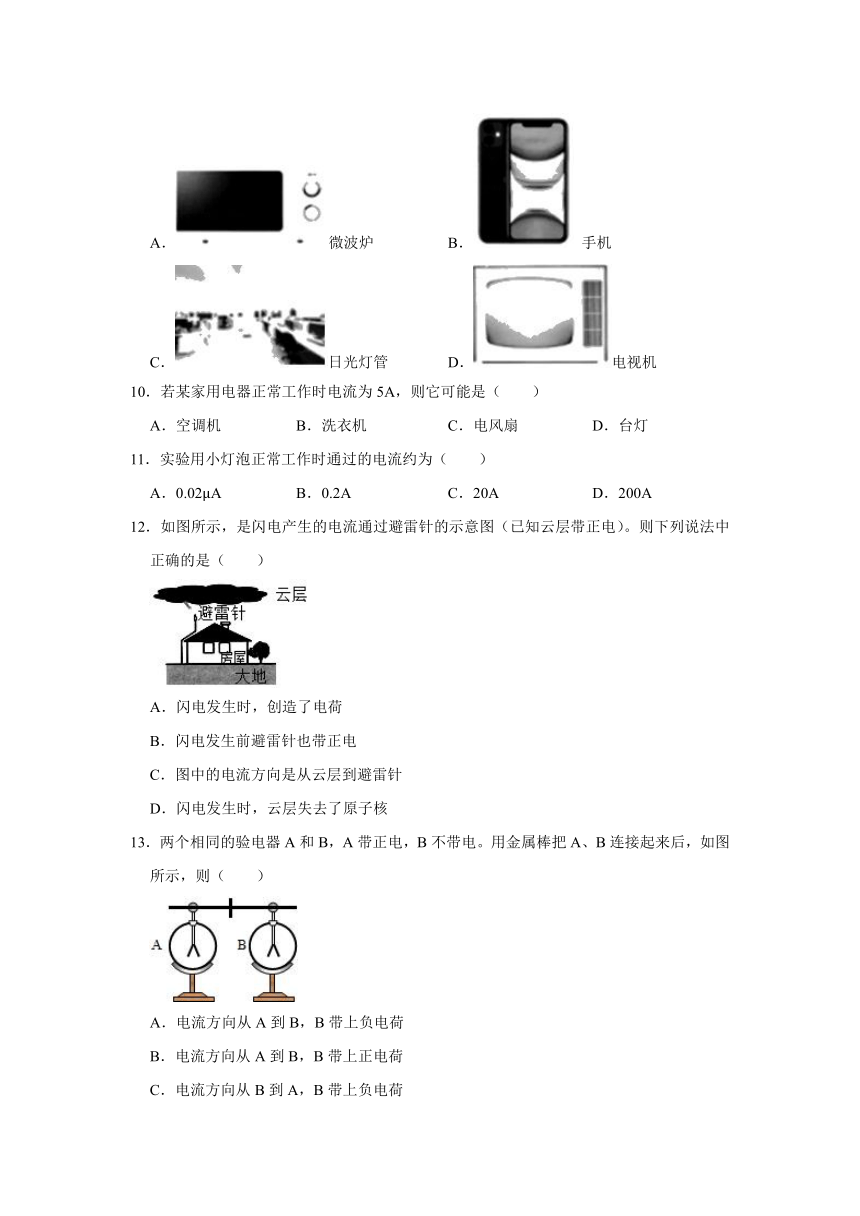

9．下列每个家用电器正常工作时的电流约为5A的是（　　）
A．微波炉
B．
手机
C．日光灯管
D．电视机
10．若某家用电器正常工作时电流为5A，则它可能是（　　）
A．空调机
B．洗衣机
C．电风扇
D．台灯
11．实验用小灯泡正常工作时通过的电流约为（　　）
A．0.02μA
B．0.2A
C．20A
D．200A
12．如图所示，是闪电产生的电流通过避雷针的示意图（已知云层带正电）。则下列说法中正确的是（　　）
A．闪电发生时，创造了电荷
B．闪电发生前避雷针也带正电
C．图中的电流方向是从云层到避雷针
D．闪电发生时，云层失去了原子核
13．两个相同的验电器A和B，A带正电，B不带电。用金属棒把A、B连接起来后，如图所示，则（　　）
A．电流方向从A到B，B带上负电荷
B．电流方向从A到B，B带上正电荷
C．电流方向从B到A，B带上负电荷
D．电流方向从B到A，B带上正电荷
14．关于电流的形成，下列的说法中正确的是（　　）
A．电荷只要运动就会形成电流
B．只有正电荷的定向移动才形成电流
C．只有负电荷的定向移动才形成电流
D．正电荷或负电荷作定向移动，都可以形成电流
15．关于电流的下列说法正确的是（　　）
A．电荷运动就会形成电流
B．电荷的定向移动形成电流
C．形成电流时只有正电荷定向移动
D．形成电流时只有负电荷定向移动
二．填空题（共5小题）

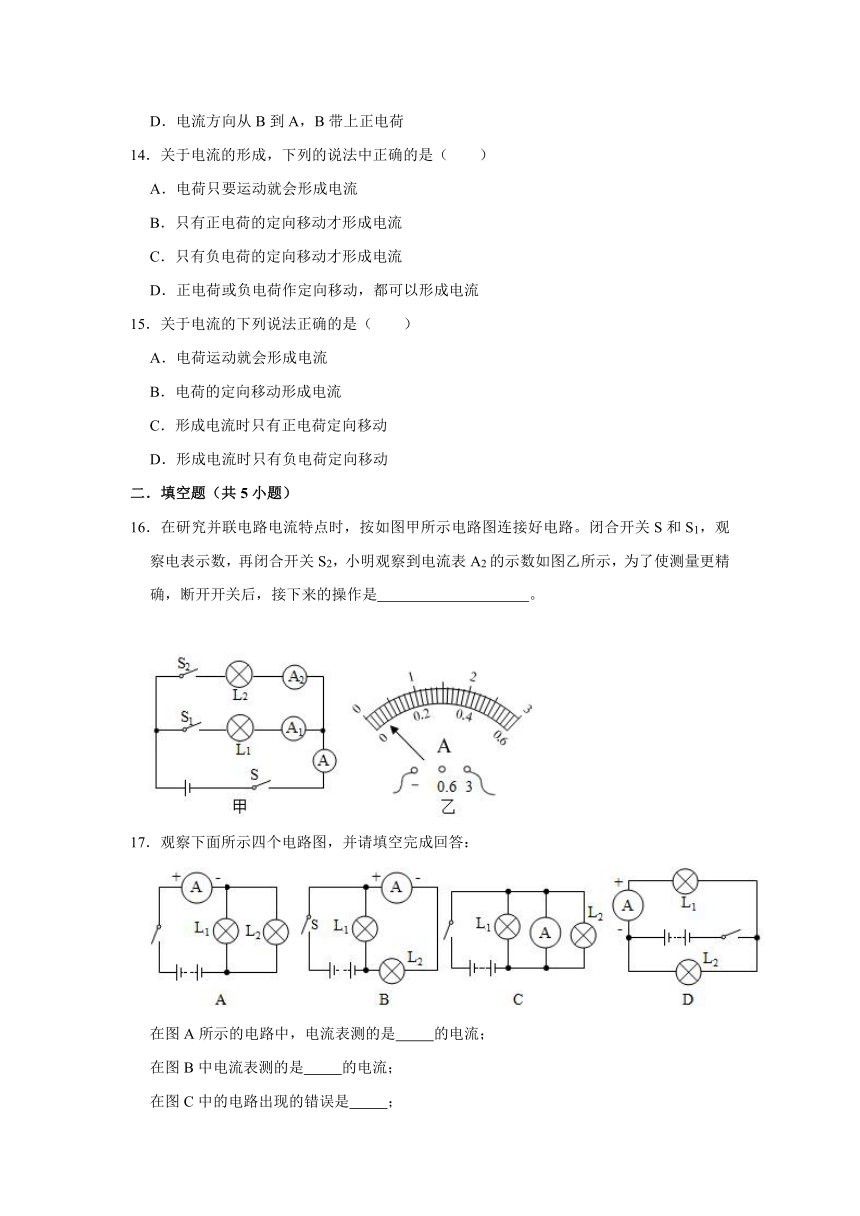

16．在研究并联电路电流特点时，按如图甲所示电路图连接好电路。闭合开关S和S1，观察电表示数，再闭合开关S2，小明观察到电流表A2的示数如图乙所示，为了使测量更精确，断开开关后，接下来的操作是　
　。
17．观察下面所示四个电路图，并请填空完成回答：
在图A所示的电路中，电流表测的是　
　的电流；
在图B中电流表测的是　
　的电流；
在图C中的电路出现的错误是　
　；
在图D中出现的错误是　
　。
18．用电流表测量前应先估计待测电流的大小，如果不能估计，可以先用
　
　量程进行快速试触。如图所示，电流表的示数为
　
　A。
19．在“用电流表测电流”的实验中，某同学接成如图1所示的电路，闭合开关后，发现电流表的指针偏转到如图2所示的位置，于是他立即断开开关，则他下一步应该采取的措施是　
　；改正错误后，该同学再开关闭合，两灯都发光，两个电流表的指针所指位置均为图3所示，则通过灯L1的电流是　
　。
20．如图所示的运油车正在卸油，快速流出的油和油罐由于
　
　现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是
　
　（填“导体”或“绝缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向
　
　（填“向上”或“向下”）。
三．实验探究题（共2小题）
21．在“用电流表测电流”的实验中，小明设计了如图甲所示的电路进行实验。
（1）在连接电路时，开关应处于　
　状态，连接电路前电流表的指针如图乙所示，则应该进行的操作是　
　。
（2）已知电路中的电流约在0.4A左右，请你在图甲中用笔画线代替导线，将电路补充完整。
（3）若小明正确连接好电路后闭合开关，电流表的指针如图丙所示，则电路中的电流为　
　A。
22．在用电流表测电流的实验中：
（1）连接电路时，电流表应先用　
　量程试触；
（2）若某同学连接的电路如图甲所示，则电流表测的是灯L2的电流，合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是　
　mA；
（3）请你在框中画出与此实物图相对应的电路图。
（4）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是　
　。
A.电流表内部开路
B.开关处接触不良
C.电流表被短路
D.电源供电不足
四．解答题（共1小题）
23．如图所示，根据电路图中所标出的电流方向，在图中的AB和CD间分别填上一个电池或一只电流表的符号。要求：①使电路中实际的电流方向和图中所标出的方向一致；②符合电流表的使用要求。
人教版九年级全册《15.4
电流的测量》同步练习卷
参考答案与试题解析
一．选择题（共15小题）
1．如图所示四个电路图中，能正确测量通过L1电流的电路是（　　）
A．
B．
C．
D．
【分析】从电流表的正确使用进行分析：电流表要和被测量的导体是串联的；电流从正接线柱流入，从负接线柱流出；所测量的电流不能超过电流表使用的量程；绝对不允许不经过用电器直接把电流表接在电源上。
【解答】解：A、电流表的正负接线柱接反了，故A错误。
B、电流表串联在干路上，测量干路电流，故B错误。
C、电流表和L1串联，电流从正接线柱流入，从负接线柱流出，故电流表测量L1的电流，故C正确。
D、电流表和L2串联，电流从正接线柱流入，从负接线柱流出，故电流表测量L2的电流，故D错误。
故选：C。
【点评】掌握电流表的正确使用是解决本题的关键。
2．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（　　）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线c，电流表测量的是小灯泡L1的电流
D．撤掉导线b，电流表测量的是小灯泡L2的电流
【分析】电流表使用时与被测电路串联，电流从“+”接线柱流入，从“﹣”接线柱流出，据此分析电路即可解答。
【解答】解：
AB、由图可知，撤掉导线a，灯L1和L2并联，电流表没有接入电路，所以电流表既不是测总电流，也不是测小灯泡L1的电流，故AB错误；
C、由图可知，撤掉导线c，灯L1和L2并联，电流表串联在L1的支路中，即电流表测量的是小灯泡L1的电流，故C正确；
D、由图可知，撤掉导线b，灯L1和L2并联，电流表串联在干路中，即电流表测量的是电路的总电流，故D错误。
故选：C。
【点评】本题主要考查了对电路的分析、电流表测量对象的判断，明确电流表与用电器串联是关键。
3．如图所示，能够正确测量通过灯L2电流的是（　　）
A．
B．
C．
D．
【分析】电流表在连接时必须与被测用电器串联，且要注意电流的正进负出，结合电路图中的连接情况可逐一做出判断。
【解答】解：A、图中两灯泡并联，电流表测干路电流，故A错误；
B、图中两灯泡并联，电流表与灯泡L2串联，但正负接线柱接反了，故B错误；
C、图中两灯泡并联，电流表与灯泡L2串联，且正负接线柱正确，可直接测量通过灯L2的电流，故C正确；
D、图中两灯泡并联，电流表与灯泡L1串联，测量的是通过灯L1的电流，故D错误。
故选：C。
【点评】本题在判断时，一是要看电流表与哪个灯泡串联，二是要看接线柱的接法是否正确，难度不大。
4．有“0～0.6A”和“0～3A”两个量程的电流表，实验中用“0～0.6A”这一量程，但这一量程的刻度值不够清楚。某次测量中，从“0～3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上，则实际电流大小为（　　）
A．0.7A
B．2.3A
C．0.43A
D．0.46A
【分析】电流表的指针是同一刻度时，大量程的读数是小量程的读数的5倍。
【解答】解：电流表的0﹣3A的量程的分度值为0.1A，0﹣0.6A的量程的分度值为0.02A，
实验中用0～0.6A量程时，分度值为0.02A，所以从0～0.6A量程的刻度盘上读数是从0～3A量程的刻度盘读数的．则实际电流为：I＝×2.3A＝0.46A；
故当指针正好指在2.3A的刻度上时，小量程对应的刻度是0.46A。
故选：D。
【点评】本题考查了电流表的读数。读数时要看清使用的量程和对应的分度值。
5．小明使用电流表的时候，本应使用“﹣”和“0.6A”两接线柱，但误将“﹣”和“3A”两接线柱接入电路，电流是从“3A”接线柱流入，从“﹣”接线柱流出，这样做的结果是（　　）
A．指针不动
B．指针摆动角度太小了
C．指针反向摆动
D．指针摆动角度太大，电流表有可能烧坏
【分析】电流表的正确使用方法：电流表和被测量的用电器串联；让电流从“+”接线柱流入，从“﹣”接线柱流出；不能超出电流表的最大量程；绝对不允许不经过用电器而直接把电流表连在电源的两极上。
【解答】解：本应使用“+”和“0.6”两接线柱，说明电流较小，将“+”和“3”两接线柱接入电路，而电流还是从“+”流入，从“3”流出，说明电流方向正确，指针会正向偏转，只是偏转角度会变小。
故选：B。
【点评】此题主要考查的是学生对电流表的正确使用方法和使用过程中的注意事项，若使用的量程过大，则偏转角度会太小，不便于读出示数。
6．如图所示，粗心的小强把电流表并联接在了L2的两端。如果闭合开关，可能会发生（　　）
A．L1发光，L2不发光
B．L1不发光，L2发光
C．L1、L2都要发光
D．L1、L2都不发光
【分析】电流表的内阻很小，在电路中相当于导线，据此进行解答。
【解答】解：如图所示，电流表并联在电灯L2两端，将电灯L2短路，L2不会发光；
电流表与灯L1串联接入电路，电源不会短路，灯L1发光。
故选：A。
【点评】本题考查了电流表的特点，要知道：电流表电阻很小，相当于导线，使用时串联在电路里。
7．练习使用电流表测量通过某一段电路的电流时，发现电流表指针偏转如图所示。出现这一现象的原因是（　　）
A．电流表选择量程偏小
B．电流从电流表的正接线柱流出，从负接线柱流入
C．电流表所在电路出现断路
D．电流表并联在电源两端
【分析】电流表与待测电路串联；电流应从电流表正接线柱流入，负接线柱流出，否则电表指针反向偏转；
【解答】解：在测量中发现电流表的指针向左偏转，原因是：电流表正负接线柱接反了：
A、电流表选择量程偏小，会出现指针正向偏转角度过大，故A不符合题意；
B、电流从电流表的正接线柱流出，从负接线柱流入，会出现指针反向偏转，故B符合题意；
C、电流表所在电路出现断路，电路中没有电流，电流表指针不偏转，故C不符合题意；
D、电流表并联在电源两端，相当于短路，电流表中通过的电流过大，指针偏转角度很大，会损坏电流表，故D不符合题意。
故选：B。
【点评】本题考查电流表的正确使用，不正常使用会出现电流表测不出数据、反转等异常现象。
8．如图所示的四个电路中，要求用电流表测量通过灯L1的电流，符合要求的是（　　）
A．
B．
C．
D．
【分析】根据电流表的正确使用，即电流表要与被测用电器串联，逐项分析即可得出答案。
【解答】解：A、电流表与L2串联，测L2的电流，该选项错误；
B、电流表接在干路上，测的是干路的电流，该选项错误；
C、电流表与L1串联，测的是L1的电流，该选项正确；
D、电流表在干路上了，测的是干路的电流，该选项错误。
故选：C。
【点评】本题考查了电流表的使用，电流表要测量哪个电灯的电流就要与哪个电灯串联。
9．下列每个家用电器正常工作时的电流约为5A的是（　　）
A．微波炉
B．
手机
C．日光灯管
D．电视机
【分析】结合对生活中用电器电流的了解，可得出正确选项。
【解答】解：A、家用电器微波炉正常工作时的电流约为5A，故A正确；
B、手机工作电流约为0.1A，故B错误；
C、日光灯的工作电流约为0.2A，故C错误；
D、电视机的工作电流约为0.5A，故D错误。
故选：A。
【点评】常识性了解用电器的工作电流，可解答此题。
10．若某家用电器正常工作时电流为5A，则它可能是（　　）
A．空调机
B．洗衣机
C．电风扇
D．台灯
【分析】家庭电路电压是220V，已知电路电流，由P＝UI求出用电器的功率；然后根据对家用电器功率的了解逐一分析，做出选择。
【解答】解：家庭电路电压是220V，电流为5A的用电器功率P＝UI＝220V×5A＝1100W；
A、家用空调的功率约为1100W。故A符合题意；
B、洗衣机的功率约为150W。故B不符合题意；
C、电风扇的功率约为20W～80W。故C不符合题意；
D、台灯的功率约为20W。故D不符合题意。
故选：A。
【点评】本题考查了对家用电器工作电流的判断，家用电器的电流，我们不是很熟悉，我们队用电器的功率了解多一些，我们可以先算出用电器的功率，根据功率大小做出选择。
11．实验用小灯泡正常工作时通过的电流约为（　　）
A．0.02μA
B．0.2A
C．20A
D．200A
【分析】实验室用小灯泡的电流约为0.2A。
【解答】解：实验用小灯泡正常工作时通过的电流约为0.2A。
故选：B。
【点评】识记生活中常见的电流值，例如实验室小灯泡的电流、家庭电路中灯泡的电流值、电冰箱的电流值、空调电流值等。
12．如图所示，是闪电产生的电流通过避雷针的示意图（已知云层带正电）。则下列说法中正确的是（　　）
A．闪电发生时，创造了电荷
B．闪电发生前避雷针也带正电
C．图中的电流方向是从云层到避雷针
D．闪电发生时，云层失去了原子核
【分析】（1）摩擦起电的实质是电荷（电子）的转移。
（2）正电荷定向移动的方向是电流的方向，自由电子的定向移动方向与电流方向相反。
【解答】解：A、闪电发生时，是电荷发生了转移，故A错误；
B、闪电发生前避雷针不带电，故B错误；
C、云层带正电，闪电产生时，电子由避雷针到云层，所以图中的电流方向是从云层到避雷针，故C正确；
D、闪电发生时，云层得到了电子，故D错误。
故选：C。
【点评】理解摩擦起电的实质和电流的形成，可解答此题。
13．两个相同的验电器A和B，A带正电，B不带电。用金属棒把A、B连接起来后，如图所示，则（　　）
A．电流方向从A到B，B带上负电荷
B．电流方向从A到B，B带上正电荷
C．电流方向从B到A，B带上负电荷
D．电流方向从B到A，B带上正电荷
【分析】（1）带正电的物体缺少电子，带正电的物体夺得电子本领比不带电物体夺得电子本领强；
（2）金属导体中电流方向跟自由电子定向移动方向相反。
【解答】解：A带正电缺少电子，B不带电，B上的电子通过金属棒转移到A上，B因缺少电子带上正电荷，电子从B到A，根据金属导体中电流方向跟自由电子定向移动方向相反，则电流方向从A到B。
故选：B。
【点评】本题考查了电子的转移和金属导体中电流方向跟自由电子定向移动方向相反。
14．关于电流的形成，下列的说法中正确的是（　　）
A．电荷只要运动就会形成电流
B．只有正电荷的定向移动才形成电流
C．只有负电荷的定向移动才形成电流
D．正电荷或负电荷作定向移动，都可以形成电流
【分析】电荷的定向移动形成电流。
【解答】解：无论正电荷还是负电荷，只要发生定向移动，就能形成电流。
故选：D。
【点评】明确形成电流的条件是解答此题的关键。
15．关于电流的下列说法正确的是（　　）
A．电荷运动就会形成电流
B．电荷的定向移动形成电流
C．形成电流时只有正电荷定向移动
D．形成电流时只有负电荷定向移动
【分析】电荷的定向移动形成电流，发生定向移动的可以是正电荷，也可以是负电荷，也可以是正负电荷同时定向移动。
【解答】解：
AB、电荷的定向移动才能形成电流，故A错误、B正确；
CD、形成电流可以是正电荷定向移动，也可以是负电荷，也可以是正负电荷同时定向移动。故CD错误。
故选：B。
【点评】深入理解电流的形成，是解答此题的关键。
二．填空题（共5小题）
16．在研究并联电路电流特点时，按如图甲所示电路图连接好电路。闭合开关S和S1，观察电表示数，再闭合开关S2，小明观察到电流表A2的示数如图乙所示，为了使测量更精确，断开开关后，接下来的操作是　将“3A”上的线头改接到“0.6A”处　。
【分析】使用电流表测量电路电流时，要根据电路电流大小选择合适的量程。
【解答】解：由图可知，电流表A2的指针向右偏转幅度很小，说明所测的电流较小，电流表选择的量程过大，所以需要改接小量程，也就是将“3A”上的线头改接到“0.6A”处。
故答案为：将“3A”上的线头改接到“0.6A”处。
【点评】此题考查了并联电路的特点和电流表的使用，属于基本技能和规律的考查。
17．观察下面所示四个电路图，并请填空完成回答：
在图A所示的电路中，电流表测的是　总　的电流；
在图B中电流表测的是　L2　的电流；
在图C中的电路出现的错误是　电流表造成短路　；
在图D中出现的错误是　电流表+﹣接线柱接反了　。
【分析】电流表的使用：（1）串联在被测电路中；（2）让电流从正接线柱流入，负接线柱流出；（3）不能超出量程；（4）绝对不允许不经过用电器，将电流表直接接在电源两极上。
【解答】解：（1）图A所示的电路中，电流表串联在干路上，所以电流表测的是干路中的总电流；
（2）图B所示的电路中，电流表串联在L2所在的支路上，所以电流表测的是L2的电流；
（3）在图C中的电路中，电流表和灯泡并联，易发生短路，出现的错误是电流表造成短路；
（4）在图D中出现的错误是：电流表+﹣接线柱接反了。
故答案为：总；L2；电流表造成短路；电流表+﹣接线柱接反了。
【点评】此题主要考查的是学生对电流表的正确使用方法的理解和掌握，基础性题目。
18．用电流表测量前应先估计待测电流的大小，如果不能估计，可以先用
　较大　量程进行快速试触。如图所示，电流表的示数为
　0.42　A。
【分析】（1）使用电流表时，为了不超量程，一般先用较大量程进行试触；
（2）从图中看出电流表使用的是0～0.6A的量程，分度值为0.02A，根据指针位置读出电流表的示数。
【解答】解：（1）用电流表测量电路的电流时，如果不能估计电流大小，可以选用较大量程进行快速试触；
（2）电流表使用了0～0.6A的量程，分度值为0.02A，故电流为0.42A。
故答案为：较大；0.42。
【点评】本题考查了电流表的使用方法以及读数，难度不大。
19．在“用电流表测电流”的实验中，某同学接成如图1所示的电路，闭合开关后，发现电流表的指针偏转到如图2所示的位置，于是他立即断开开关，则他下一步应该采取的措施是　将电流表的量程更换为0～3A　；改正错误后，该同学再开关闭合，两灯都发光，两个电流表的指针所指位置均为图3所示，则通过灯L1的电流是　1.68A　。
【分析】电流表在使用时，量程应选择合适，太小了会使指针超过最大刻度，可能损坏电流表；出现指针超过最大刻度时，应换用较大的量程测量；
根据电流表的量程、分度值以及指针的位置读出电流表的示数。
【解答】解：由图可知，指针偏转到最右边，且超出了刻度盘上的最大刻度，所以是选用的电流表的量程太小了；为了能测出电路中的电流，必须将电流表的量程更换为0～3A；
由电路图可知，电流表A1测量的是干路中的电流，电流表A2测量的是L2的电流；根据并联电路的特点可知，干路中的电流等于支路电流的和，电流表A1的示数要大于电流表A2的示数，故电流表A1的量程是0﹣3A，电流表A2的量程是0﹣0.6A，则电流表A1的示数是2.1A，电流表A2的示数是0.42A，则通过灯泡L1的电流是2.1A﹣0.42A＝1.68A。
故答案为：将电流表的量程更换为0～3A；1.68A。
【点评】电流表使用时容易出现的错误有：正负接线柱接反、在使用前未调零、量程选择不当等；不同的量程对应的分度值是不同的。
20．如图所示的运油车正在卸油，快速流出的油和油罐由于
　摩擦起电　现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是
　导体　（填“导体”或“绝缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向
　向上　（填“向上”或“向下”）。
【分析】（1）用摩擦的方法使物体带电，叫摩擦起电；
（2）容易导电的物体叫导体，不容易导电的物体叫绝缘体；
（3）物理学规定，正电荷定向移动的方向为电流的方向。
【解答】解：运油车卸油时，快速流出的油和油罐由于不断摩擦，会使油和油罐带上等量异种电荷；
由于运油车的轮胎是橡胶绝缘体，电荷不会传到地面，而是越积越多，当达到一定的程度时，会发生放电现象，产生电火花，使油燃烧甚至爆炸。为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”可以使电荷从运油车转移到静电消除器，所以“绳子”芯应是导体；
电子带负电，定向移动方向与电流方向相反。已知多余的电子经静电消除器上的接地线流向大地，所以此时的电流方向是向上的，也就是从大地流向静电消除器。
故答案为：摩擦起电；导体；向上。
【点评】此题考查了摩擦起电现象、物体导电性的应用及电流方向的规定，是电现象基础知识的考查，难度不大。
三．实验探究题（共2小题）
21．在“用电流表测电流”的实验中，小明设计了如图甲所示的电路进行实验。
（1）在连接电路时，开关应处于　断开　状态，连接电路前电流表的指针如图乙所示，则应该进行的操作是　电流表先调零　。
（2）已知电路中的电流约在0.4A左右，请你在图甲中用笔画线代替导线，将电路补充完整。
（3）若小明正确连接好电路后闭合开关，电流表的指针如图丙所示，则电路中的电流为　0.36　A。
【分析】（1）连接电路时，开关处于断开状态。电路中没有电流，指针在某个位置，电流表先调零。
（2）电流从电流表的正接线柱流入，从负接线柱流出，电路电流约为0.4A，故电流表选择0～0.6A量程。
（3）首先确定电流表使用的量程，再明确每一个大格和每一个小格代表的示数，然后再读数。
【解答】解：（1）连接电路时，开关处于断开状态。
如图，电路中没有电流，电流表指针不在零刻度线上，故电流表先调零。
（2）电路中电流约0.4A，电流表选择0～0.6A量程，电流表要串联在电路中，电流从电流表的正接线柱流入，从负接线柱流出，电路连接如图。
（3）电流表使用0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，所以电流表示数是0.36A。
故答案为：（1）断开；电流表先调零；（2）如上图；（3）0.36。
【点评】本题考查了电流表量程的选择、电流表读数、电流表的连接等。
22．在用电流表测电流的实验中：
（1）连接电路时，电流表应先用　大　量程试触；
（2）若某同学连接的电路如图甲所示，则电流表测的是灯L2的电流，合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是　460　mA；
（3）请你在框中画出与此实物图相对应的电路图。
（4）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是　C　。
A.电流表内部开路
B.开关处接触不良
C.电流表被短路
D.电源供电不足
【分析】（1）注意电流表的正确使用，正确选择电流表量程；
（2）看好电流表的量程正确读数；
（3）根据实物图画电路图，注意电路连接方式，开关位置以及电流表位置；
（4）若合上开关后，灯均亮，电流表指针不发生偏转，说明电路不可能发生断路，也不可能是电源供电不足。
【解答】解：（1）我们用电流表测用电器电流时，必须使用正确的量程，如果不确定所测电流示数，应该用大量程电流表试触；
（2）根据图乙，读出示数为0.46A，1A＝1000mA，故0.46A＝460mA；
（3）根据实物图，灯泡L1和灯泡L2并联，开关在干路上，并且在电源正极右侧，电流表串联在L2所在支路，如图所示：
（4）题干中合上开关后，灯均亮，电流表指针不发生偏转，A中，电流表内部开路，L2会不亮，故A不正确；B中，开关接触不良，会导致两灯都不亮，故B不正确；C中电流表短路，两灯亮，电流表无示数，符合题意，故C正确；D中，电源供电不足，两灯都会较暗甚至熄灭，电流表示数较小，D不正确，故选：C。
故答案是：（1）大；（2）460；
（3）如上图所示；（4）C。
【点评】本题主要考查了电流表的正确使用和电路图的画法以及电路故障相关内容。
四．解答题（共1小题）
23．如图所示，根据电路图中所标出的电流方向，在图中的AB和CD间分别填上一个电池或一只电流表的符号。要求：①使电路中实际的电流方向和图中所标出的方向一致；②符合电流表的使用要求。
【分析】根据电流的方向进行分析，即电流总是从电源的正极出发，最后回到电源的负极。
在电路中，电流表相当于导线，电阻接近于零。
【解答】解：因为在图中的AB和CD间一个是电池，另一只是电流表；
若CD间填上电流表，则电流表会对灯泡L2短路，使灯泡L2没有电流通过，故这样不符合题意；
所以CD间填上电池，AB间填电流表，
由电路图知，经过灯泡L2的电流方向是从上向下，则经过灯泡L1的电流方向是从右向左，所以A接电流表的正接线柱，C点接电源的正极。
电路连接如下图：
【点评】解决此类问题需要会根据电流的方向选择合适的元件，会识别串联电路和并联电路。
