《4.3 平面镜成像》同步练习卷2021－2022学年人教版物理八年级上册（word解析版）

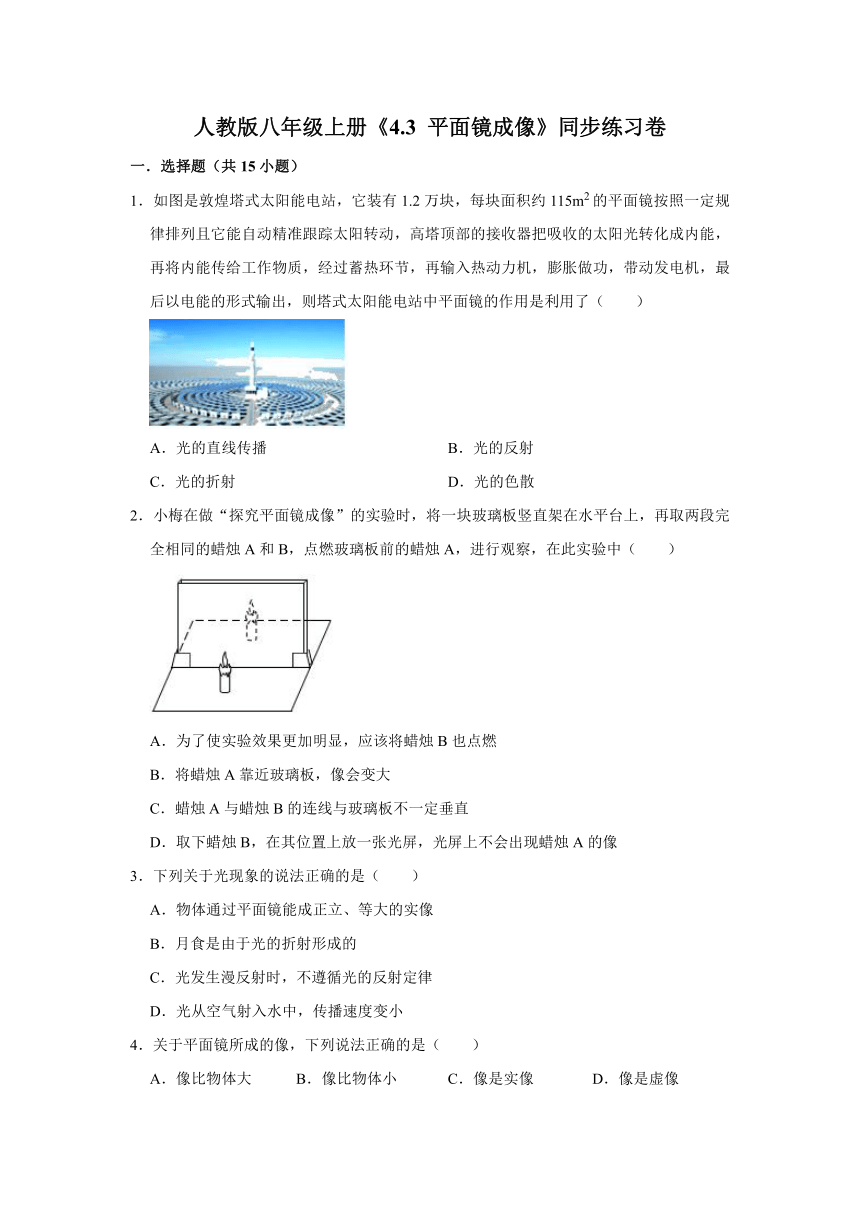

人教版八年级上册《4.3
平面镜成像》同步练习卷
一．选择题（共15小题）
1．如图是敦煌塔式太阳能电站，它装有1.2万块，每块面积约115m2的平面镜按照一定规律排列且它能自动精准跟踪太阳转动，高塔顶部的接收器把吸收的太阳光转化成内能，再将内能传给工作物质，经过蓄热环节，再输入热动力机，膨胀做功，带动发电机，最后以电能的形式输出，则塔式太阳能电站中平面镜的作用是利用了（　　）
A．光的直线传播
B．光的反射
C．光的折射
D．光的色散
2．小梅在做“探究平面镜成像”的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，在此实验中（　　）
A．为了使实验效果更加明显，应该将蜡烛B也点燃
B．将蜡烛A靠近玻璃板，像会变大
C．蜡烛A与蜡烛B的连线与玻璃板不一定垂直
D．取下蜡烛B，在其位置上放一张光屏，光屏上不会出现蜡烛A的像
3．下列关于光现象的说法正确的是（　　）
A．物体通过平面镜能成正立、等大的实像
B．月食是由于光的折射形成的
C．光发生漫反射时，不遵循光的反射定律
D．光从空气射入水中，传播速度变小
4．关于平面镜所成的像，下列说法正确的是（　　）
A．像比物体大
B．像比物体小
C．像是实像
D．像是虚像

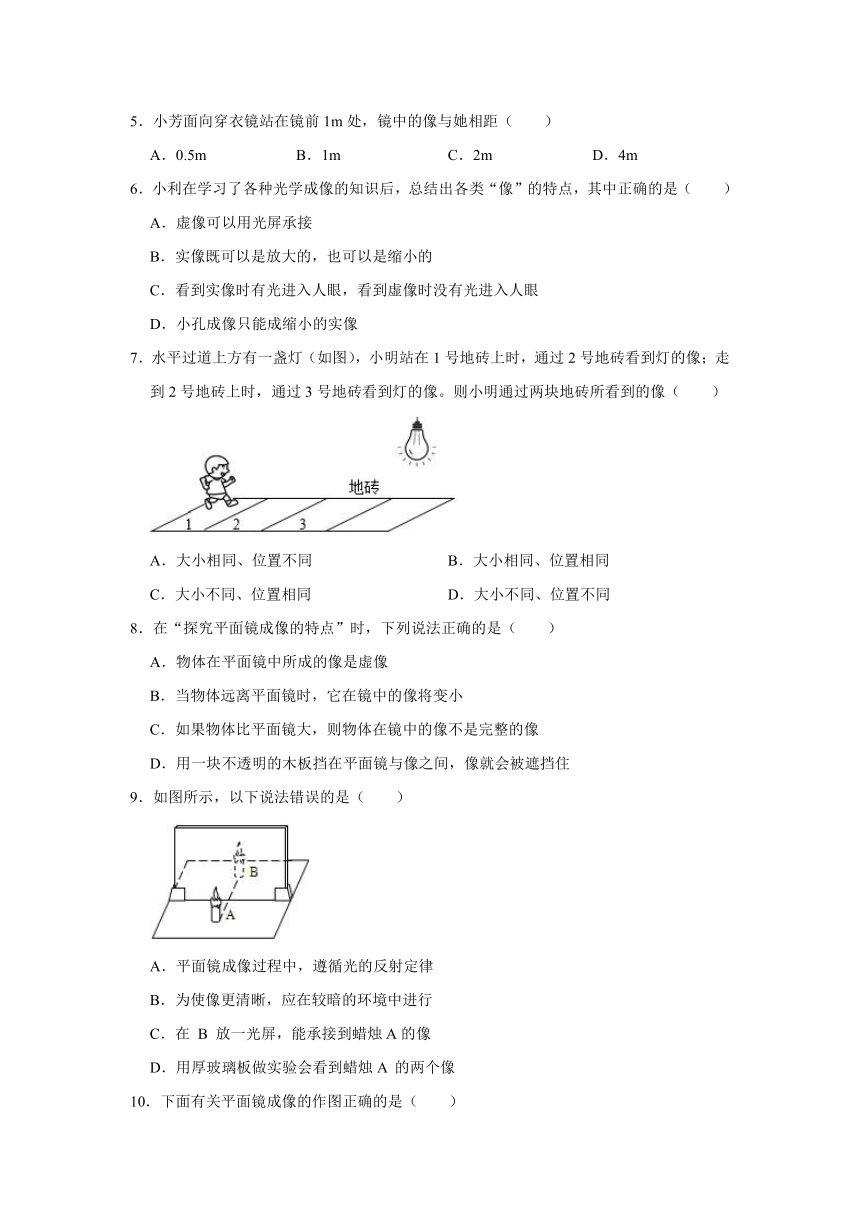

5．小芳面向穿衣镜站在镜前1m处，镜中的像与她相距（　　）
A．0.5m
B．1m
C．2m
D．4m
6．小利在学习了各种光学成像的知识后，总结出各类“像”的特点，其中正确的是（　　）
A．虚像可以用光屏承接
B．实像既可以是放大的，也可以是缩小的
C．看到实像时有光进入人眼，看到虚像时没有光进入人眼
D．小孔成像只能成缩小的实像
7．水平过道上方有一盏灯（如图），小明站在1号地砖上时，通过2号地砖看到灯的像；走到2号地砖上时，通过3号地砖看到灯的像。则小明通过两块地砖所看到的像（　　）
A．大小相同、位置不同
B．大小相同、位置相同
C．大小不同、位置相同
D．大小不同、位置不同
8．在“探究平面镜成像的特点”时，下列说法正确的是（　　）
A．物体在平面镜中所成的像是虚像
B．当物体远离平面镜时，它在镜中的像将变小
C．如果物体比平面镜大，则物体在镜中的像不是完整的像
D．用一块不透明的木板挡在平面镜与像之间，像就会被遮挡住
9．如图所示，以下说法错误的是（　　）
A．平面镜成像过程中，遵循光的反射定律
B．为使像更清晰，应在较暗的环境中进行
C．在
B
放一光屏，能承接到蜡烛A的像
D．用厚玻璃板做实验会看到蜡烛A
的两个像

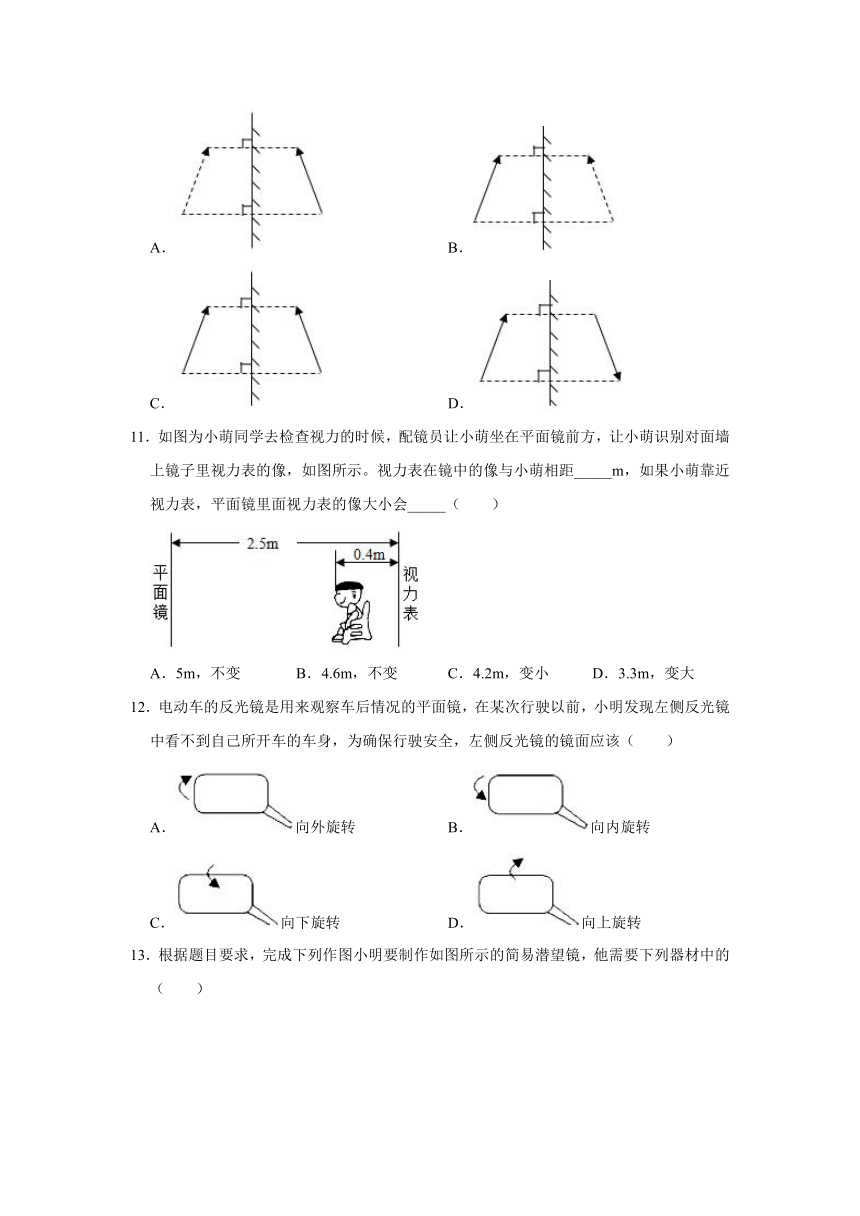

10．下面有关平面镜成像的作图正确的是（　　）
A．
B．
C．
D．
11．如图为小萌同学去检查视力的时候，配镜员让小萌坐在平面镜前方，让小萌识别对面墙上镜子里视力表的像，如图所示。视力表在镜中的像与小萌相距_____m，如果小萌靠近视力表，平面镜里面视力表的像大小会_____（　　）
A．5m，不变
B．4.6m，不变
C．4.2m，变小
D．3.3m，变大
12．电动车的反光镜是用来观察车后情况的平面镜，在某次行驶以前，小明发现左侧反光镜中看不到自己所开车的车身，为确保行驶安全，左侧反光镜的镜面应该（　　）
A．向外旋转
B．向内旋转
C．向下旋转
D．向上旋转

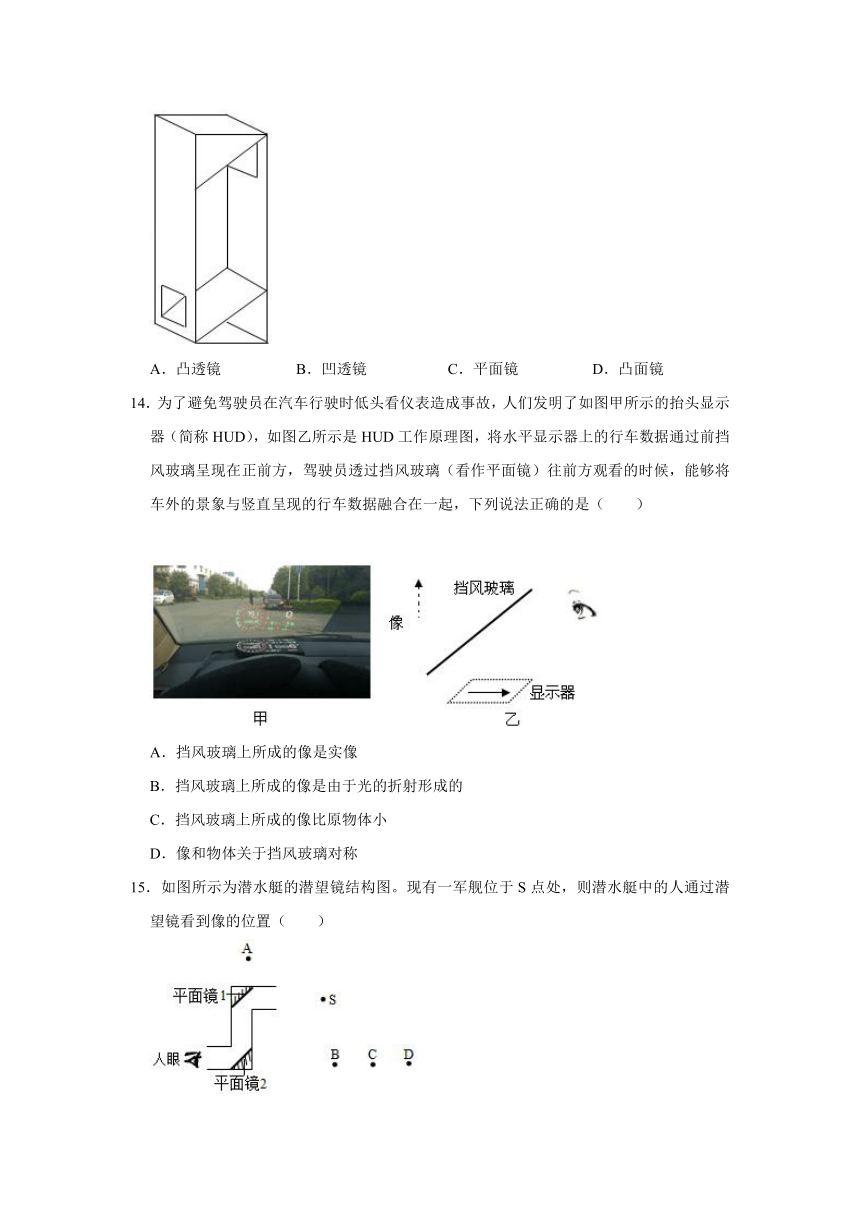

13．根据题目要求，完成下列作图小明要制作如图所示的简易潜望镜，他需要下列器材中的（　　）
A．凸透镜
B．凹透镜
C．平面镜
D．凸面镜
14．为了避免驾驶员在汽车行驶时低头看仪表造成事故，人们发明了如图甲所示的抬头显示器（简称HUD），如图乙所示是HUD工作原理图，将水平显示器上的行车数据通过前挡风玻璃呈现在正前方，驾驶员透过挡风玻璃（看作平面镜）往前方观看的时候，能够将车外的景象与竖直呈现的行车数据融合在一起，下列说法正确的是（　　）
A．挡风玻璃上所成的像是实像
B．挡风玻璃上所成的像是由于光的折射形成的
C．挡风玻璃上所成的像比原物体小
D．像和物体关于挡风玻璃对称
15．如图所示为潜水艇的潜望镜结构图。现有一军舰位于S点处，则潜水艇中的人通过潜望镜看到像的位置（　　）

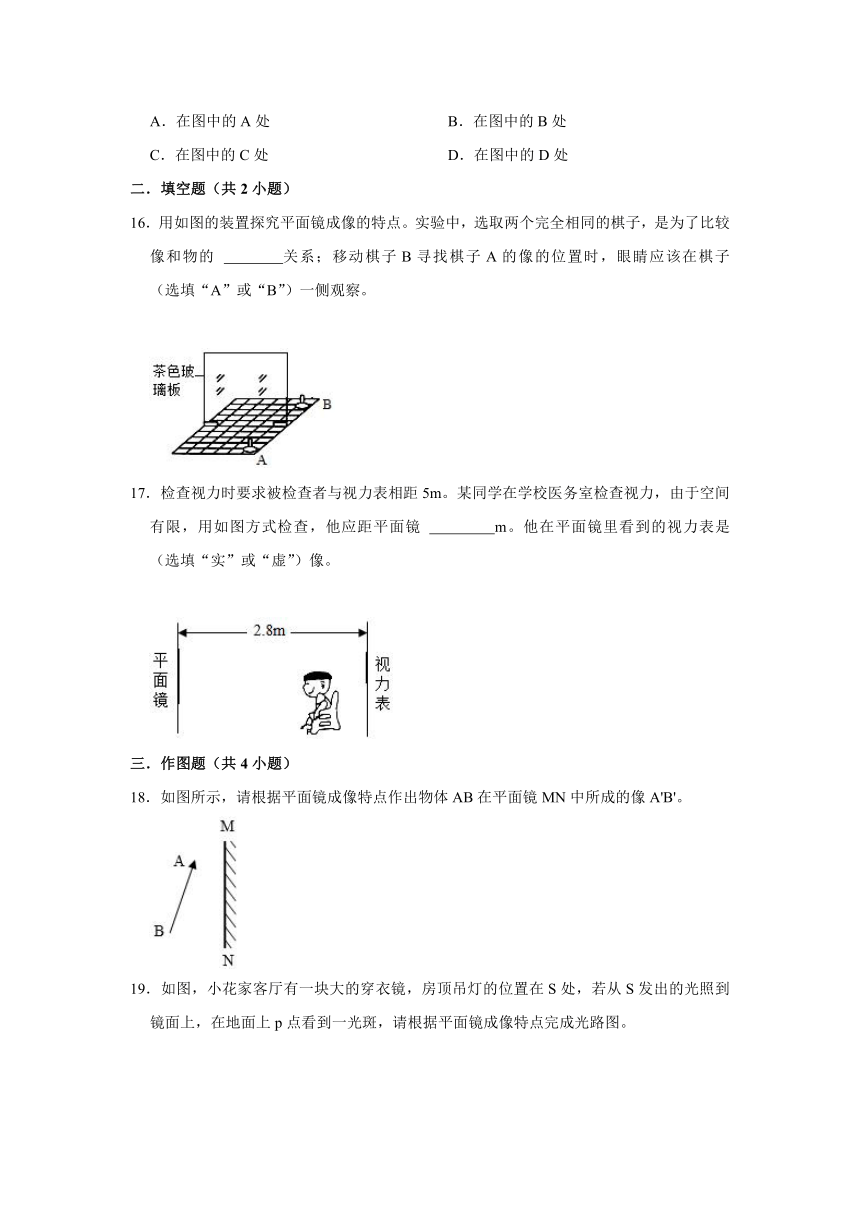

A．在图中的A处
B．在图中的B处
C．在图中的C处
D．在图中的D处
二．填空题（共2小题）
16．用如图的装置探究平面镜成像的特点。实验中，选取两个完全相同的棋子，是为了比较像和物的
　
　关系；移动棋子B寻找棋子A的像的位置时，眼睛应该在棋子
　
　（选填“A”或“B”）一侧观察。
17．检查视力时要求被检查者与视力表相距5m。某同学在学校医务室检查视力，由于空间有限，用如图方式检查，他应距平面镜
　
　m。他在平面镜里看到的视力表是
　
　（选填“实”或“虚”）像。
三．作图题（共4小题）
18．如图所示，请根据平面镜成像特点作出物体AB在平面镜MN中所成的像A'B'。
19．如图，小花家客厅有一块大的穿衣镜，房顶吊灯的位置在S处，若从S发出的光照到镜面上，在地面上p点看到一光斑，请根据平面镜成像特点完成光路图。
20．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请根据平面镜成像的特点在图中标出点光源S和像点S′的位置。
21．如图所示，发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请利用平面镜成像特点完成光路图。
四．实验探究题（共1小题）
22．在做“探究平面镜成像特点”的实验时，小聪在竖立的玻璃板10cm处放一支点燃的蜡烛A，发现在玻璃板的后面出现蜡烛的像，他再取一段同样的蜡烛B点燃后放在像处，使B与蜡烛A的像完全重合，如图所示。
（1）此时蜡烛B与蜡烛A的距离
　
　cm。
（2）实验中的错误之处是
　
　。
（3）纠正错误后某次实验，将光屏竖直放置蜡烛B的位置，光屏上
　
　（选填“能”或“不能”）接收到蜡烛A的像。
（4）在比较物与像的大小关系时，蜡烛B替代的是
　
　（选填“蜡烛A”或“蜡烛A的像”）。
（5）如果选择较厚的玻璃做实验，看到点燃的蜡烛A通过玻璃板成两个像，其中距离观察者较远的像是来自于蜡烛的入射光经过玻璃板
　
　。
A.一次反射、一次折射形成的
B.两次反射、一次折射形成的
C.两次反射、两次折射形成的
D.一次反射、两次折射形成的
人教版八年级上册《4.3
平面镜成像》同步练习卷
参考答案与试题解析
一．选择题（共15小题）
1．如图是敦煌塔式太阳能电站，它装有1.2万块，每块面积约115m2的平面镜按照一定规律排列且它能自动精准跟踪太阳转动，高塔顶部的接收器把吸收的太阳光转化成内能，再将内能传给工作物质，经过蓄热环节，再输入热动力机，膨胀做功，带动发电机，最后以电能的形式输出，则塔式太阳能电站中平面镜的作用是利用了（　　）
A．光的直线传播
B．光的反射
C．光的折射
D．光的色散
【分析】平面镜可以成像，可以改变光的传播方向。
【解答】解：根据反射镜能将太阳光反射集中到一个高塔顶部的接受器上，可知，反射镜是平面镜，是利用光的反射来改变光的传播方向，故B正确；
故选：B。
【点评】此题考查光的反射现象，属于基础题目，难度不大。
2．小梅在做“探究平面镜成像”的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，在此实验中（　　）
A．为了使实验效果更加明显，应该将蜡烛B也点燃
B．将蜡烛A靠近玻璃板，像会变大
C．蜡烛A与蜡烛B的连线与玻璃板不一定垂直
D．取下蜡烛B，在其位置上放一张光屏，光屏上不会出现蜡烛A的像
【分析】（1）在实验中玻璃板起到平面镜的作用，在镜面前的亮度越大，则其成的像越清晰。
（2）根据物体在平面镜中成像特点进行判断：物体在平面镜中成虚像，像物大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。
（3）玻璃板没有竖直放置时，像会偏上或偏下，使玻璃板后面的蜡烛和玻璃板前面蜡烛的像不能完全重合。
（4）虚像不是实际光线会聚而成，所以不会出现在光屏上。
【解答】解：A、实验中若将另一侧的蜡烛点燃，结果使得玻璃后面太亮，玻璃板前后对比不明显，后面蜡烛A的像不容易观察，效果不明显。故A错误；
B、将蜡烛A靠近玻璃板，像物大小相等，像大小不变，故B错误；
C、根据物体在平面镜中成像特点，物像连线与镜面垂直，故C错误；
D、光屏只能承接实像，不能承接虚像，而平面镜成虚像，故取下蜡烛B，在其位置上放一张光屏，光屏上不会出现蜡烛A的像，故D正确。
故选：D。
【点评】本题考查学生实际动手操作实验的能力，并能对实验中出现的问题正确分析，探究平面镜成像特点的实验是中考出题的一个热点，本题围绕这个探究过程可能遇到的问题，解决办法，合理的思考和解释来考查同学的。
3．下列关于光现象的说法正确的是（　　）
A．物体通过平面镜能成正立、等大的实像
B．月食是由于光的折射形成的
C．光发生漫反射时，不遵循光的反射定律
D．光从空气射入水中，传播速度变小
【分析】（1）平面镜成像特点：平面镜所成的像是虚像；像与物大小相等；它们到平面镜的距离相等；它们的连线与镜面垂直；
（2）发生日食和月食时，太阳、月球、地球三者都在同一直线上，都可以用光沿直线传播来解释，不同的是发生日食时月球在中间；发生月食时地球在中间；
（3）一束平行光射到粗糙的物体表面时，反射光不再平行，而是射向各个方向，这种反射叫做漫反射；漫反射和镜面反射都遵循光的反射定律；
（4）光在不同的介质中的传播速度一般不同。
【解答】解：A、物体通过平面镜能成正立、等大的虚像，故A错误；
B、月食的形成是光的直线传播形成的，故B错误；
C、漫反射和镜面反射都遵循光的反射定律，故C错误。
D、光在空气中的传播速度略小于光在真空中的速度，光在水中的速度约是真空中的；因此光从空气射入水中，传播速度变小，故D正确。
故选：D。
【点评】本题考查知识点较多，结合所学光学知识点理解记忆即可。
4．关于平面镜所成的像，下列说法正确的是（　　）
A．像比物体大
B．像比物体小
C．像是实像
D．像是虚像
【分析】解决此题，需要掌握平面镜成像的特点：成正立、等大的虚像，像与物体关于平面镜对称。
【解答】解：平面镜成的像与物体的大小相等，即为正立等大的虚像。所以选项ABC说法错误，选项D正确。
故选：D。
【点评】此题主要考查了平面镜成像的特点，要理解成正立、等大虚像的真正含义，并做到灵活运用。
5．小芳面向穿衣镜站在镜前1m处，镜中的像与她相距（　　）
A．0.5m
B．1m
C．2m
D．4m
【分析】平面镜成像时，像和物距离平面镜的距离是相等的。
【解答】解：小芳面向穿衣镜站在镜前1m处，由于像距等于物距，则镜中的像到镜面的距离为1m，镜中的像与她相距1m+1m＝2m。
故选：C。
【点评】本题考查了平面镜成像特点的应用，难度不大。
6．小利在学习了各种光学成像的知识后，总结出各类“像”的特点，其中正确的是（　　）
A．虚像可以用光屏承接
B．实像既可以是放大的，也可以是缩小的
C．看到实像时有光进入人眼，看到虚像时没有光进入人眼
D．小孔成像只能成缩小的实像
【分析】（1）实像和虚像的区别：实像是实际光线会聚成的，虚像是实际光线的反向延长线会聚成的；实像可以呈现在光屏上，虚像不能呈现在光屏上。
（2）平面镜的成像特点：物距等于像距；正立、等大的虚像。
凸透镜成像特点：①u＞2f时，成倒立、缩小的实像；②2f＞u＞f时，成倒立、放大的实像；③u＝2f时，成倒立、等大的实像；④u＜f时，成正立、放大的虚像。
（3）人看物体的条件：物体发光或反射光线进入人眼。
（4）小孔成像成倒立的、有放大的，也有等大的，也有缩小的实像，是通过光沿直线传播形成的。
【解答】解：A、实像可以呈现在光屏上，虚像不能呈现在光屏上，故A错误；
B、实像有放大的、缩小的、也有等大的，故B正确；
C、看到实像时有光进入人眼，看到虚像时也有光进入人眼，故C错误；
D、小孔成像成倒立的、有放大的，也有等大的，也有缩小的实像，故D错误。
故选：B。
【点评】掌握平面镜的成像特点和凸透镜的成像特点，了解实像和虚像的辨别方法，是解答此题的关键。
7．水平过道上方有一盏灯（如图），小明站在1号地砖上时，通过2号地砖看到灯的像；走到2号地砖上时，通过3号地砖看到灯的像。则小明通过两块地砖所看到的像（　　）
A．大小相同、位置不同
B．大小相同、位置相同
C．大小不同、位置相同
D．大小不同、位置不同
【分析】平面镜成像的特点是：物体在平面镜中所成的像是虚像，像和物体的大小相等，像和关于镜面对称，像和物体到平面镜的距离相等。
【解答】解：由平面镜成像特点可知，平面镜的所成的像的大小只与物体的大小有关，像的位置只与物体到平面镜的距离有关，由于地砖2、3处于同一水平面，灯的大小和灯到地砖的距离的不变，所以在2号地砖和3号地砖上看到的灯的像的大小和位置均相同。
故选：B。
【点评】本题考查平面镜成像的特点，要时刻牢记像的大小只与物体的大小有关，像的位置只与物体到平面镜的距离有关，平面镜在同一平面时跟平面镜的位置无关。
8．在“探究平面镜成像的特点”时，下列说法正确的是（　　）
A．物体在平面镜中所成的像是虚像
B．当物体远离平面镜时，它在镜中的像将变小
C．如果物体比平面镜大，则物体在镜中的像不是完整的像
D．用一块不透明的木板挡在平面镜与像之间，像就会被遮挡住
【分析】解答此题从以下知识点入手：
①平面镜成像特点：物体与像到镜面的距离相等，像与物体大小相等；
②平面镜所成的像是反射光线的反向延长线的交点，故反向延长两反射光线可得到发光点在平面镜中所成的像。
【解答】解：A、根据平面镜成像的特点物体在平面镜中所成的像是虚像，故A正确；
B、物体在平面镜中所成的像与物体的大小一样大，所以把点燃的蜡烛远离玻璃板时，它在镜中的像将不变，故B错误；
C、如果物体比平面镜大，此时物体在平面镜中所成的像仍然是完整的，故C错误；
D、平面镜成的是虚像，像是反射光线的反向延长线会聚形成的，不是实际光线照到像点，所以镜子背面放什么物体都不会影响成像；所以如果用一块不透明的挡光板挡在像的前面，是不会影响成像的，故D错误。
故选：A。
【点评】物体发出的光，只要能到达平面镜，就能在平面镜中成像，像与物的连线与镜面垂直，像和物到镜面的距离相等。要确定能看到像的位置，哪里有反射光线，哪里就能看到像。
9．如图所示，以下说法错误的是（　　）
A．平面镜成像过程中，遵循光的反射定律
B．为使像更清晰，应在较暗的环境中进行
C．在
B
放一光屏，能承接到蜡烛A的像
D．用厚玻璃板做实验会看到蜡烛A
的两个像
【分析】（1）平面镜成像的原理是光的反射，镜面反射、漫反射都遵循光的反射定律；
（2）进行平面镜成像实验时，物体和环境的对比度越大，物体越亮，物体在平面镜中成像越清晰；
（3）平面镜所成的像是虚像，实像可以用光屏承接，虚像不能；
（4）玻璃的两面都能反射光，利用光的反射现象可知能成两个像。
【解答】解：A、镜面反射、漫反射都遵循光的反射定律，则平面镜成像遵循光的反射定律，故A正确；
B、点燃的蜡烛是成像物体，比较亮，环境越黑暗，蜡烛和环境的对比度越大，蜡烛成像越清晰，为了使像更清晰，应较暗的环境中进行，故B正确；
C、实像可以用光屏承接，虚像不能。因为平面镜成虚像，所以在B处换一光屏，不能承接到蜡烛A的像，故C错误；
D、由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板可以看到了同一个蜡烛的两个像，故D正确。
故选：C。
【点评】本题考查平面镜的成像特点、原理及实验现象，这既是平时经常强调的地方，又是中考中经常涉及到的地方，要求深入理解，熟练掌握。
10．下面有关平面镜成像的作图正确的是（　　）
A．
B．
C．
D．
【分析】根据平面镜成像的特点判断：像与物关于平面镜对称，大小相等、是虚像（用虚线画出）。
【解答】解：
A、画平面镜成像时，物体用实线、像用虚线，而A图物体用了虚线，像用了实线，故A错误。
B、像与物关于平面镜对称，大小相等，用虚线画出虚像，故B正确；
C、画平面镜成像时，物体用实线、像用虚线，而C图都用了实线，故C错误；
D、像与物关于平面镜对称，而D图不对称，且像用了虚线，故D错误。
故选：B。
【点评】平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反。
11．如图为小萌同学去检查视力的时候，配镜员让小萌坐在平面镜前方，让小萌识别对面墙上镜子里视力表的像，如图所示。视力表在镜中的像与小萌相距_____m，如果小萌靠近视力表，平面镜里面视力表的像大小会_____（　　）
A．5m，不变
B．4.6m，不变
C．4.2m，变小
D．3.3m，变大
【分析】根据平面镜成像特点进行判断：物体在平面镜中成虚像，像和物大小相等，像和物连线与镜面垂直，像和物到平面镜的距离相等。
【解答】解：视力表到平面镜的距离是2.5m，根据平面镜成像特点像和物到平面镜的距离相等可知，视力表的像到平面镜的距离也是2.5m，
小萌同学到平面镜的距离是2.5m﹣0.4m＝2.1m，则镜中视力表的像到该同学的距离为2.5m+2.1m＝4.6m；
如果小萌靠近视力表，由平面镜成像特点像和物大小相等可知，平面镜里面视力表的像大小会不变。
故选：B。
【点评】当人面镜时，镜中的像大小不变，但是眼睛看像的视角变大，感觉像变大。这点学生不容易理解，容易出现错误。
12．电动车的反光镜是用来观察车后情况的平面镜，在某次行驶以前，小明发现左侧反光镜中看不到自己所开车的车身，为确保行驶安全，左侧反光镜的镜面应该（　　）
A．向外旋转
B．向内旋转
C．向下旋转
D．向上旋转
【分析】反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角。
【解答】解：小明发现左侧反光镜中看不到自己所开车的车身，说明车身的反射光线经平面镜反射后未进入眼睛，要想看到车身应将左侧反光镜的镜面向内旋转。
故选：B。
【点评】此题考查光的反射现象，将生活现象与物理知识联系在一起。
13．根据题目要求，完成下列作图小明要制作如图所示的简易潜望镜，他需要下列器材中的（　　）
A．凸透镜
B．凹透镜
C．平面镜
D．凸面镜
【分析】首先要弄清潜望镜的原理，是地上面的、远处的景物反射的光，照射到潜望镜上面这块平面镜上，再反射到下面这块平面镜上，再反射到人的眼里，人就能从低处看见地上面的、远处的景物。总之是平面镜成像。
【解答】解：潜望镜内部上下拐角处各安装一个平面镜，两块平面镜互相平行，都跟水平方向成45度角，影像通过两次反射使下面的一方就可以看到上面的影像。
故选：C。
【点评】本题主要考查的是平面镜成像原理及应用。一定要熟练掌握平面镜成像的特点，等大、正立的虚像。
14．为了避免驾驶员在汽车行驶时低头看仪表造成事故，人们发明了如图甲所示的抬头显示器（简称HUD），如图乙所示是HUD工作原理图，将水平显示器上的行车数据通过前挡风玻璃呈现在正前方，驾驶员透过挡风玻璃（看作平面镜）往前方观看的时候，能够将车外的景象与竖直呈现的行车数据融合在一起，下列说法正确的是（　　）
A．挡风玻璃上所成的像是实像
B．挡风玻璃上所成的像是由于光的折射形成的
C．挡风玻璃上所成的像比原物体小
D．像和物体关于挡风玻璃对称
【分析】（1）平面镜成像的原理是光的反射；
（2）根据平面镜成像特点：成正立等大的虚像、像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称分析解答。
【解答】解：A、挡风玻璃相当于平面镜，根据平面镜成像特点可知，挡风玻璃上所成的像是正立的虚像，故A错误；
B、挡风玻璃相当于平面镜，所成的像是由于光的反射形成的，故B错误；
CD、根据平面镜成像特点，像和物关于镜面对称，所成的像与物体等大．故C错误，D正确。
故选：D。
【点评】此题主要考查学生对于平面镜成像特点和平面镜在生活中的应用的理解和掌握。难度不大，属于基础题目。
15．如图所示为潜水艇的潜望镜结构图。现有一军舰位于S点处，则潜水艇中的人通过潜望镜看到像的位置（　　）
A．在图中的A处
B．在图中的B处
C．在图中的C处
D．在图中的D处
【分析】（1）物体在平面镜中成虚像，物像连线与镜面垂直，物像到平面镜的距离相等。
（2）物体在平面镜1中成像，该像又在平面镜2中成像。
【解答】解：如图，根据物体在平面镜中成像，物像到平面镜的距离相等，军舰在平面镜1中成像，像在S′处，军舰的像又在平面镜2中成像，像在C处。
故选：C。
【点评】物体在第一个平面镜中成像，像点又可以在第二个平面镜中成像，这个学生不容易理解。
二．填空题（共2小题）
16．用如图的装置探究平面镜成像的特点。实验中，选取两个完全相同的棋子，是为了比较像和物的
　大小　关系；移动棋子B寻找棋子A的像的位置时，眼睛应该在棋子
　A　（选填“A”或“B”）一侧观察。
【分析】（1）在此实验中，为了比较物像大小关系，利用等效替代的方法，用相同的棋子进行比较，来获得物像大小关系；
（2）根据平面镜成的像是虚像，可判断在寻找棋子A的像的位置时眼睛应该在棋子哪一侧观察。
【解答】解：（1）实验中的两棋子要求大小相同，这是为了比较像和物的大小关系；
（2）由于平面镜成的是虚像，所以在寻找棋子A的像的位置时，人眼应在棋子A这一侧观察。
故答案为：大小；A。
【点评】探究平面镜成像特点的实验过程，在近年中考题中较为热点。重在探索过程中遇到的困难、解决的办法的考查，这些题往往有规律可循。
17．检查视力时要求被检查者与视力表相距5m。某同学在学校医务室检查视力，由于空间有限，用如图方式检查，他应距平面镜
　2.2　m。他在平面镜里看到的视力表是
　虚　（选填“实”或“虚”）像。
【分析】根据平面镜成像特点进行判断：物体在平面镜中成虚像，物像大小相等，物像到平面镜的距离相等，物像连线与镜面垂直。
【解答】解：由图可知，视力表与平面镜的距离为2.8m，则镜中视力表的像与平面镜距离也为2.8m，要求被检查者与视力表的距离为5m，为满足检测要求，被检查者应距离平面镜的距离为5m﹣2.8m＝2.2m；
根据平面镜成像特点可知，他在平面镜里看到的视力表是虚像。
故答案为：2.2；虚。
【点评】此题主要考查平面镜成像特点在实际生活中的应用，难度不大，属于基础知识。
三．作图题（共4小题）
18．如图所示，请根据平面镜成像特点作出物体AB在平面镜MN中所成的像A'B'。
【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直，即像物关于平面镜对称，利用这一对称性作出AB的像。
【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为AB在平面镜中的像。如图所示：
【点评】在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像。
19．如图，小花家客厅有一块大的穿衣镜，房顶吊灯的位置在S处，若从S发出的光照到镜面上，在地面上p点看到一光斑，请根据平面镜成像特点完成光路图。
【分析】根据反射光线反向延长通过像点和像点与发光点关于平面镜对称，作出反射光线并完成光路图。
【解答】解：
根据像与物体关于平面镜对称先作出S的像点S'，连接S'P，与平面镜的交点即为入射点，再连接S与入射点即为入射光线，P与入射点的连线为反射光线，如图所示：
【点评】本题考查利用平面镜成像特点作图，关键是利用好在光的反射现象中，反射光线反向延长一定通过发光点的像点这一特点。
20．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请根据平面镜成像的特点在图中标出点光源S和像点S′的位置。
【分析】根据反射光线反向延长过像点，作出反光点的像点S′，再根据平面镜成像的特点：像与物关于平面镜对称作出发光点S的位置，补出入射光线。
【解答】解：先将两条反射光线反向延长交于一点S′即为像的位置，再通过平面镜作出S′的对称点S，即为光源S的位置，并连接S与两个反射点画出两条入射光线，如图所示：
【点评】本题考查平面镜成像相关作图的画法，知道反射光线反向延长过像点是解答此题的关键。
21．如图所示，发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请利用平面镜成像特点完成光路图。
【分析】先根据平面镜成像的特点作出S的像；再根据平面镜成像原理可知，反射光线所有的反向延长线都会过S的像；连接像点与A点，则与平面镜的交点为入射点，再完成光路即可。
【解答】解：平静的水面相当于平面镜，先作出发光点S的对称点S′即为S的像；连接S′A交平面镜于点O，SO为入射光线，OA为反射光线；如图所示：
【点评】利用了平面镜成像特点和原理来完成光路，一定要注意物与像关于镜面是对称的。
四．实验探究题（共1小题）
22．在做“探究平面镜成像特点”的实验时，小聪在竖立的玻璃板10cm处放一支点燃的蜡烛A，发现在玻璃板的后面出现蜡烛的像，他再取一段同样的蜡烛B点燃后放在像处，使B与蜡烛A的像完全重合，如图所示。
（1）此时蜡烛B与蜡烛A的距离
　20　cm。
（2）实验中的错误之处是
　B蜡烛被点燃了　。
（3）纠正错误后某次实验，将光屏竖直放置蜡烛B的位置，光屏上
　不能　（选填“能”或“不能”）接收到蜡烛A的像。
（4）在比较物与像的大小关系时，蜡烛B替代的是
　蜡烛A　（选填“蜡烛A”或“蜡烛A的像”）。
（5）如果选择较厚的玻璃做实验，看到点燃的蜡烛A通过玻璃板成两个像，其中距离观察者较远的像是来自于蜡烛的入射光经过玻璃板
　D　。
A.一次反射、一次折射形成的
B.两次反射、一次折射形成的
C.两次反射、两次折射形成的
D.一次反射、两次折射形成的
【分析】（1）平面镜成像时像与物体到镜面的距离是相等的；
（2）当拿着点燃另一支蜡烛，竖立在玻璃板后面移动时，蜡烛的烛焰会晃动，很难与平面镜前面的蜡烛的烛焰重合，因此后面那个蜡烛还是不点燃更好；
（3）平面镜成的是虚像，不能成在光屏上，且像的大小与物体大小相等；
（4）实验过程中，要比较物体和物体的像的大小，物体放在平面镜前面，物体在平面镜中成像，物体和物体的像都不能移动，要找一个和物体相同的另一个物体和物体的像去比较；
（5）玻璃表面比较光滑，而且是透明的，因此光线射到玻璃上，要发生反射和折射，这两种光现象都可以使蜡烛成像。
【解答】解：（1）据题意可知，小聪在竖立的玻璃板前10cm处放一支点燃的蜡烛A，既镜中的像B距离镜面的距离也是10cm，故蜡烛B与蜡烛A的距离20cm；
（2）当把一支点燃的蜡烛放在平面镜前面，然后再点燃另一支蜡烛，竖立在玻璃板后面移动时，两蜡烛的烛焰会晃动，很难重合，因此B蜡烛还是不点燃更好，故实验中的错误之处：B蜡烛被点燃了；
（3）由于平面镜成的是虚像，既不能成在光屏上，纠正错误后某次实验，将光屏竖直放置蜡烛B的位置，光屏上不能接收到蜡烛A的像；
（4）实验过程中，蜡烛A放在平面镜前面，蜡烛A在平面镜中成像，蜡烛A和物蜡烛A的像都不能移动，用蜡烛B代替蜡烛A去和蜡烛A的像比较，所以蜡烛B代替的是蜡烛A；
（5）光线射到玻璃上，要发生反射和折射。玻璃有两个表面，前表面直接反射，较亮，所以其中距离观察者较近的像较亮，距离观察者较远的像较暗，光从空气射向玻璃板第一个界面时发射折射，然后在第二个界面发生反射（不是光线从玻璃板的另一次出来，发生折射。因为这个折射光线不会进入你的眼睛），反射光线射向第一个界面再次发生折射，折射光线进入眼睛看到虚像，这个虚像是位置较远的虚像。位置较近的虚像就是光线射向玻璃板第一个界面时发生反射形成的。所以1次反射，2次折射。故选D。
故答案为：（1）20；（2）B蜡烛被点燃了；（3）不能；（4）蜡烛A；（5）D。
【点评】此题主要是探究平面镜成像的特点，首先要掌握平面镜成像的特点。知道其中像的位置的确定利用了替代法，在实验中要注意像与物的位置和大小的确定方法。
