15.2电流和电路同步测试2021—2022学年人教版九年级物理全一册（有答案）

15.2
电流和电路
一、单选题
1．在连接电路的过程中，下列措施中必要的是（　　）
A．开关应接在靠近电源正极的地方
B．一定要从电源的正极出发，逐个顺次连接元件
C．一定要从电源的负极出发，逐个顺次连接元件
D．连接过程中开关应断开
2．如图所示，两个相同的验电器A和B，A带负电，B不带电，当用金属棒连接A、B时，A的金属箔张角变小，B的金属箔明显张开。下列说法正确的是（　　）
A．金属棒接触A、B前一定带正电
B．金属棒接触A、B后，验电器B带负电
C．金属棒接触A、B时，瞬间电流从验电器A流到验电器B
D．验电器B的金属箔张开是因为带了异种电荷相互排斥
3．关于电流，下列说法正确的是（　　）
A．电流一定是自由电子的定向移动形成的
B．导体容易导电是因为其内部有大量的电荷
C．物理学中规定正电荷定向移动的方向为电流方向
D．在用干电池作电源的电路中，电源外部和内部的电流方向是相同的
4．下列说法不正确的是（　　）
A．电路中有电源不一定有电流
B．规定正电荷定向移动的方向为电流的方向
C．绝缘体不容易导电是因为内部没有大量的电荷
D．在一个闭合电路中，在电源外部电流从电源正极流出，经过用电器，流向电源负极
5．下列关于电流的说法不正确的是（　　）
A．正电荷定向移动的方向为电流的方向
B．只有正电荷的移动，才能形成电流
C．金属导体中自由电子移动的方向与电流方向相反
D．在一个闭合电路中，电流从电源正极流出，经过用电器，流向电源负极

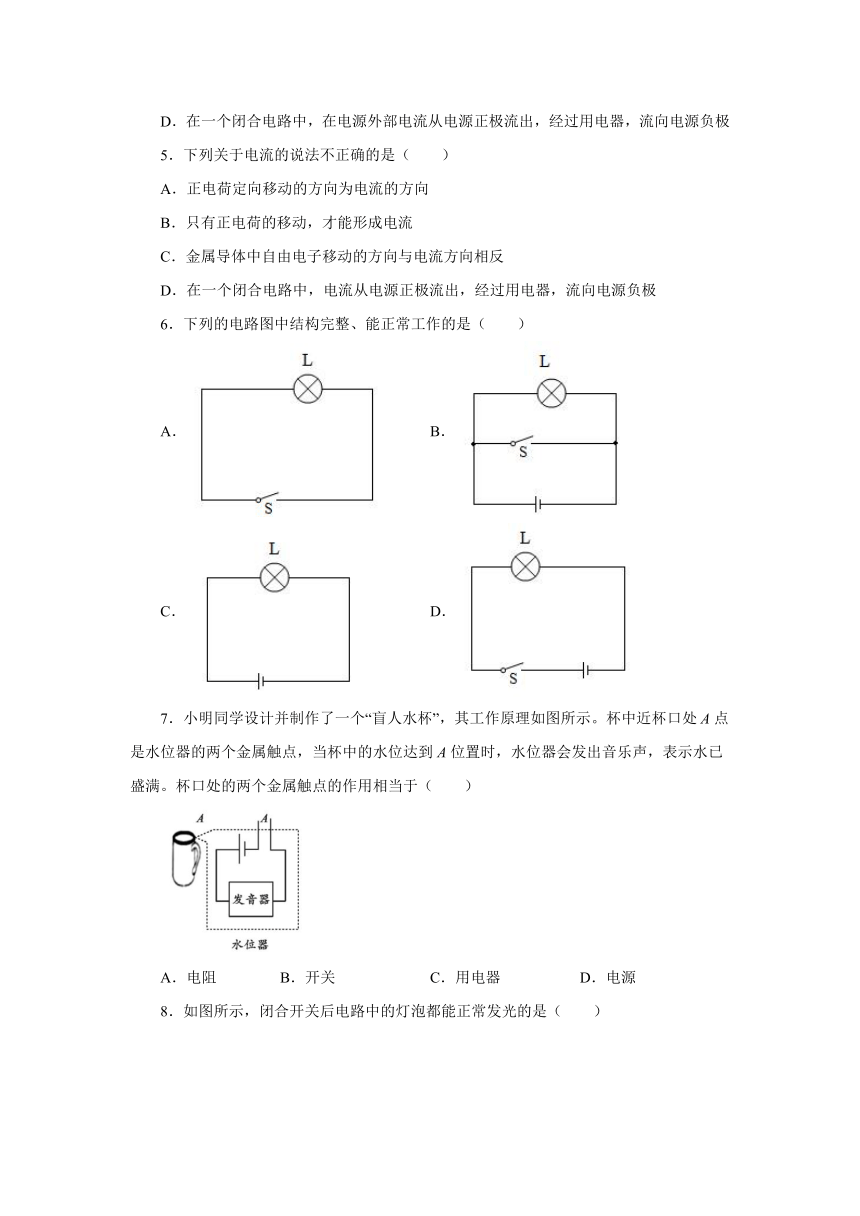

6．下列的电路图中结构完整、能正常工作的是（　　）
A．
B．
C．
D．
7．小明同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个金属触点，当杯中的水位达到A位置时，水位器会发出音乐声，表示水已盛满。杯口处的两个金属触点的作用相当于（　　）
A．电阻
B．开关
C．用电器
D．电源
8．如图所示，闭合开关后电路中的灯泡都能正常发光的是（　　）
A．
B．
C．
D．
9．关于电流的方向，下列说法中正确的是（　　）
A．电荷定向移动的方向叫做电流的方向
B．电流总是从电源的正极流到电源的负极
C．电子定向移动的方向与电流的方向相反
D．只有正电荷的定向移动才能形成电流
10．塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池。关于手电筒的电路，下列说法正确的是（　　）
A．干电池为电源，按键为电路开关
B．灯泡发光时，电能转化为化学能
C．金属弹簧为绝缘体，不属于电路的一部分
D．灯泡发光时，灯丝中的电流是由正电荷定向移动形成的
二、作图题
11．请画出如图的实物电路的电路图。
三、填空题
12．如图甲所示，表明了发光二极管具有______导电性．如图乙所示，电灯中的电流方向是______，形成电流的电荷定向移动的方向是______。（后两空选填“A到B”或“B到A”）
13．图所示的电路中，DL是电铃，L是小灯泡，同时闭合开关和后，小灯泡______（亮、不亮），电铃______（响、不响）。
14．电路的三种状态：通路、____路（也叫开路）、____路。
15．如图所示为妈妈新买的一辆电动车，行驶过程中由电池供电为车提供动力，行驶过程中由电池供电为车提供动力，将_____能转化为_____能，充电过程中电池相当于一个_____（电源/用电器）。
16．人接触汽车有时会被“电”一下，这是因为汽车行驶时与空气摩擦发生了______现象。手拿如图所示的静电消除器接触汽车，消除器中的LED灯发光，若瞬间电流方向是由消除器流向汽车，则汽车带的是______电荷。
17．电流的理解
（1）电流形成的原因：________．（注：电路中有电流时，发生定向移动的可能是________、也可能是________、还可能是________．）
（2）规定：________的方向为电流方向．按此规定：
①电路闭合时，在电源外部，电流方向为：________→用电器→________．
②如果是负电荷定向移动形成电流，则负电荷定向移动方向与电流方向________．
金属导电靠的是________，因此在导线中自由电子定向移动方向与电流方向________．
③电视机工作时，阴极射线管会向荧屏发射电子，则电流方向为________
A．从阴极射线管到荧屏
B．从荧屏到阴极射线管
④电路中有持续电流和条件：①有电源；②电路是通路
（3）二极管（在电路图中的符号：
）
的特点：________．有些二极管会发光叫________．
四、实验题
18．小含想用刚学习的电路基本知识，连接一个电路。于是她找来一个干电池，一个小灯泡，一个开关和若干导线，连接成了如图所示的电路图。
(1)连接电路时，开关应处于________状态。当小含连接完最后一导线时，小灯泡就发光了。
小含认为电路连接的有问题，请你帮助小含在图中将错误的导线打个“×”，用笔画线代替导线画出正确的连接。_____
(2)改正错误后，闭合开关前，小灯泡不发光，这时的电路是________（填“通路”、“断路”或“短路”）；闭合开关后，小灯泡发光，这时的电路是________（填“通路”、“断路”或“短路”）。由此可知，电路中开关的作用是________。
(3)电源在电路中是________（填“提供”或“消耗”）电能的装置。小含看到实验桌上有一个“+、﹣”极模糊不清的电池盒，她用一个________（填“电铃”或“发光二极管”）就可以判断出电源的“+、﹣”极。
参考答案
1．D
2．B
3．C
4．C
5．B
6．D
7．B
8．C
9．C
10．A
11．
12．单向
B到A
A到B
13．不亮
响
14．断
短
15．电.
机械
用电器
16．摩擦起电
负
17．电荷的定向移动
正电荷
负电荷
正、负电荷
正电荷定向移动
正极
负极
相反
自由电子
相反、B、单向导电性、发光二极管
18．断开
断路
通路
控制电路的通断
提供
发光二极管
