2021-2022学年度人教版初中物理八年级上册随堂达标训练
——5.1透镜
【知识点提炼】
1.透镜:
①分类:中间厚,边缘薄的透镜叫
。中间薄,边缘厚的透镜叫

②主光轴:通过两个球面球心的直线叫透镜的

③光心:(O)即薄透镜的
。性质:通过光心的光线传播方向

④焦点:平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点(经凹透镜折射后要发散,折射光线的反向延长线相交在主轴上一点)这一点叫透镜的

⑤焦距(f):
到凸透镜
的距离。
2、典型光路

于主光轴的光线,经凸透镜折射后过

②过
的光线经凸透镜,折射后
于主光轴射出;
③过光心的光线其传播方向


于主光轴的光线,经凹透镜折射后其


的光线,经凹透镜折射后
于主光轴射出;
③过光心的光线其传播方向

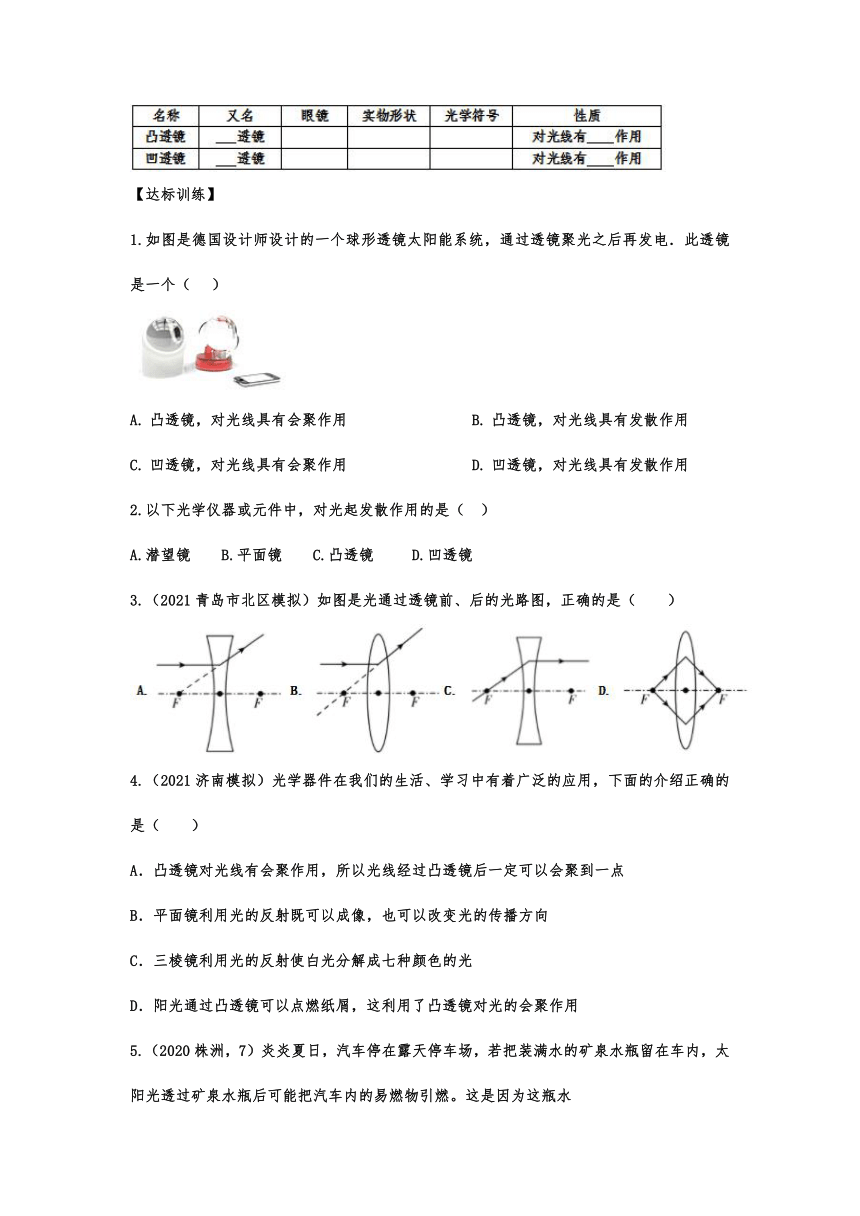

3、凸透镜和凹透镜的区别:
【达标训练】
1.如图是德国设计师设计的一个球形透镜太阳能系统,通过透镜聚光之后再发电.此透镜是一个(???

A.?凸透镜,对光线具有会聚作用?????????????????????????????B.?凸透镜,对光线具有发散作用
C.?凹透镜,对光线具有会聚作用?????????????????????????????D.?凹透镜,对光线具有发散作用
2.以下光学仪器或元件中,对光起发散作用的是(

A.潜望镜
B.平面镜
C.凸透镜
D.凹透镜
3.(2021青岛市北区模拟)如图是光通过透镜前、后的光路图,正确的是(  )
4.(2021济南模拟)光学器件在我们的生活、学习中有着广泛的应用,下面的介绍正确的是(  )
A.凸透镜对光线有会聚作用,所以光线经过凸透镜后一定可以会聚到一点
B.平面镜利用光的反射既可以成像,也可以改变光的传播方向
C.三棱镜利用光的反射使白光分解成七种颜色的光
D.阳光通过凸透镜可以点燃纸屑,这利用了凸透镜对光的会聚作用

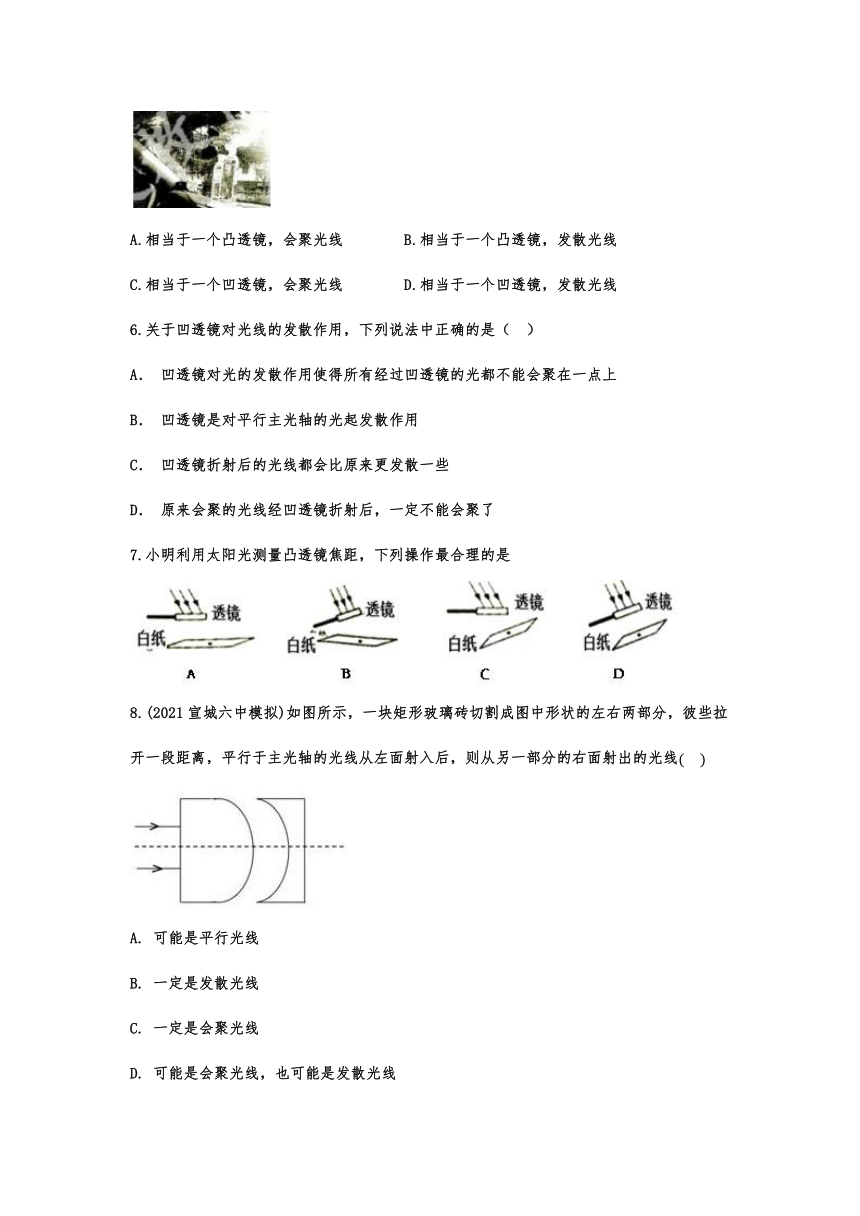

5.(2020株洲,7)炎炎夏日,汽车停在露天停车场,若把装满水的矿泉水瓶留在车内,太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃。这是因为这瓶水
A.相当于一个凸透镜,会聚光线
B.相当于一个凸透镜,发散光线
C.相当于一个凹透镜,会聚光线
D.相当于一个凹透镜,发散光线
6.关于凹透镜对光线的发散作用,下列说法中正确的是(

A.
凹透镜对光的发散作用使得所有经过凹透镜的光都不能会聚在一点上
B.
凹透镜是对平行主光轴的光起发散作用
C.
凹透镜折射后的光线都会比原来更发散一些
D.
原来会聚的光线经凹透镜折射后,一定不能会聚了
7.小明利用太阳光测量凸透镜焦距,下列操作最合理的是
8.(2021宣城六中模拟)如图所示,一块矩形玻璃砖切割成图中形状的左右两部分,彼些拉开一段距离,平行于主光轴的光线从左面射入后,则从另一部分的右面射出的光线
A.
可能是平行光线
B.
一定是发散光线
C.
一定是会聚光线
D.
可能是会聚光线,也可能是发散光线

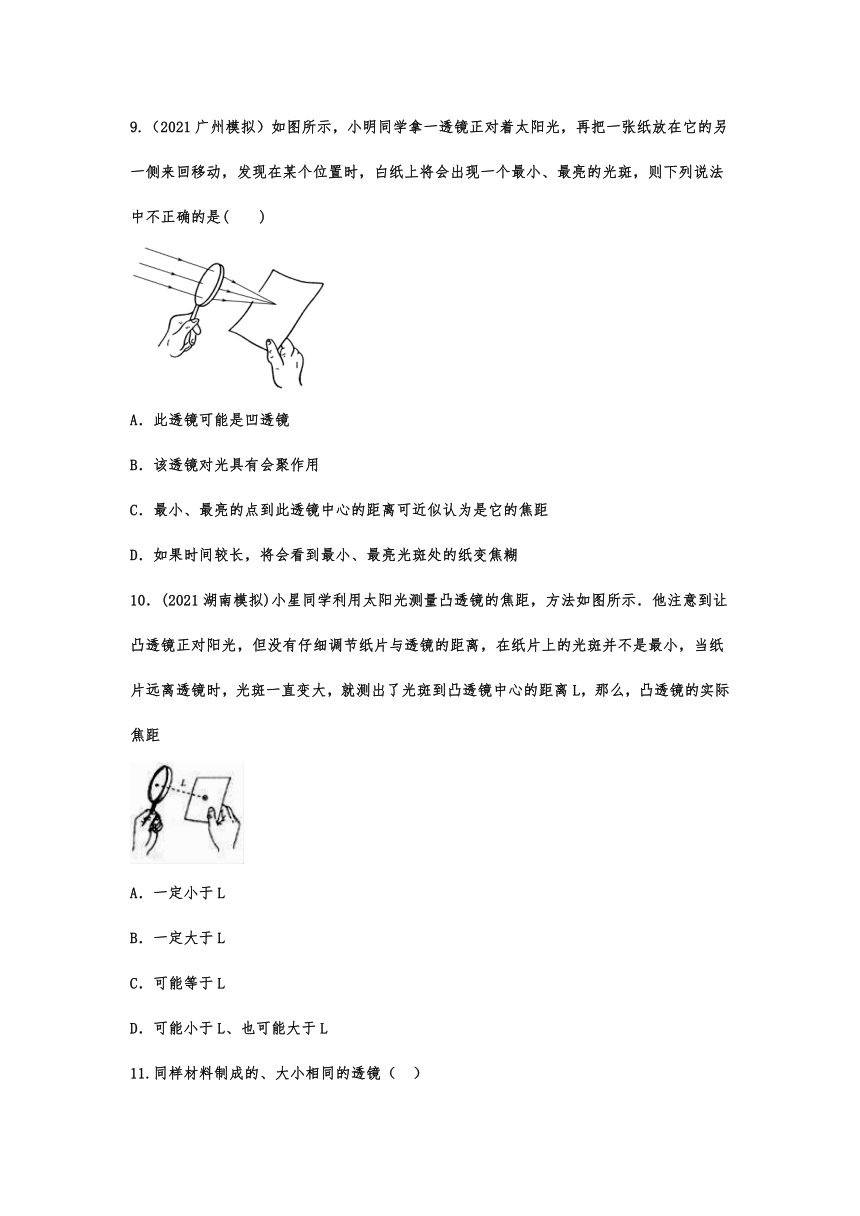

9.(2021广州模拟)如图所示,小明同学拿一透镜正对着太阳光,再把一张纸放在它的另一侧来回移动,发现在某个位置时,白纸上将会出现一个最小、最亮的光斑,则下列说法中不正确的是(
)
A.此透镜可能是凹透镜
B.该透镜对光具有会聚作用
C.最小、最亮的点到此透镜中心的距离可近似认为是它的焦距
D.如果时间较长,将会看到最小、最亮光斑处的纸变焦糊
10.(2021湖南模拟)小星同学利用太阳光测量凸透镜的焦距,方法如图所示.他注意到让凸透镜正对阳光,但没有仔细调节纸片与透镜的距离,在纸片上的光斑并不是最小,当纸片远离透镜时,光斑一直变大,就测出了光斑到凸透镜中心的距离L,那么,凸透镜的实际焦距
A.一定小于L
B.一定大于L
C.可能等于L
D.可能小于L、也可能大于L
11.同样材料制成的、大小相同的透镜(??

A.?表面越凸,焦距越长?????
B.?表面越凸,焦距越短?????
C.?表面凸的程度与焦距长短无关???
??D.?无法判定

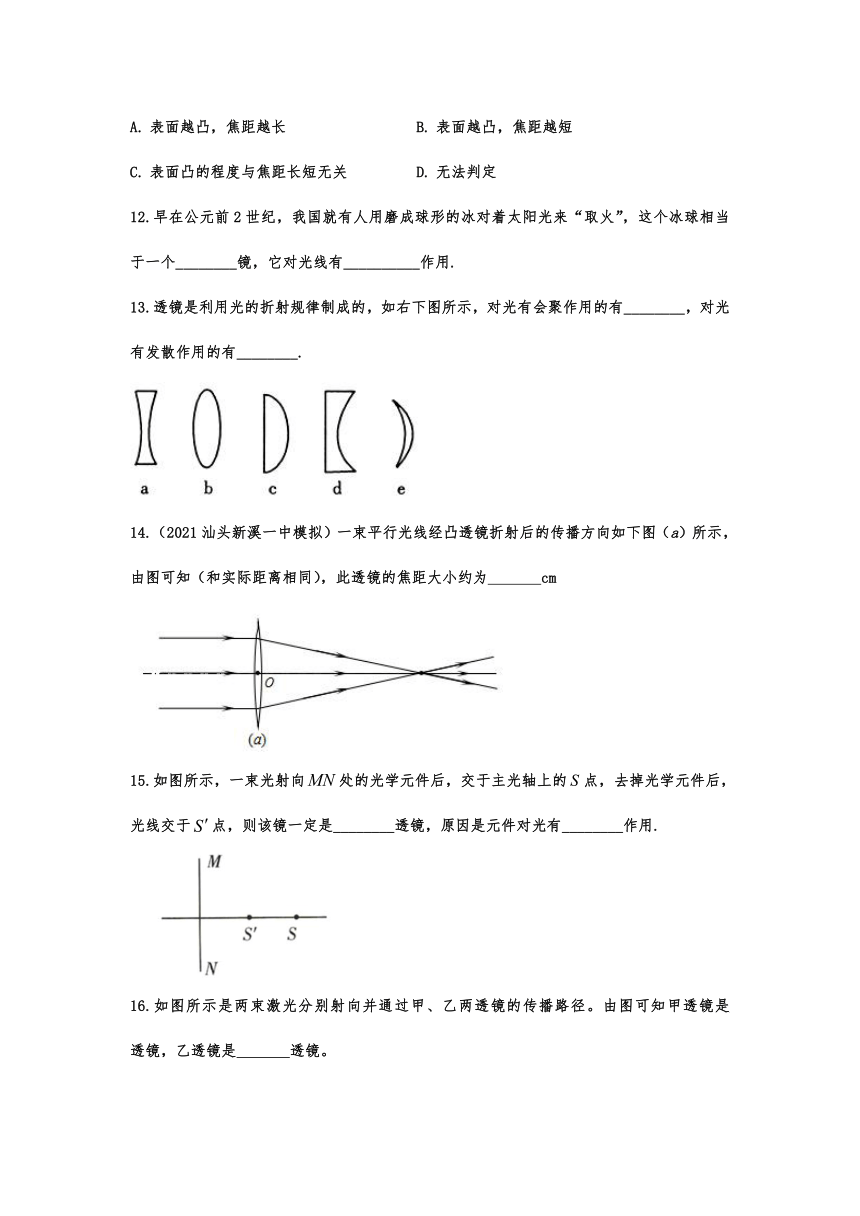

12.早在公元前2世纪,我国就有人用磨成球形的冰对着太阳光来“取火”,这个冰球相当于一个________镜,它对光线有__________作用.
13.透镜是利用光的折射规律制成的,如右下图所示,对光有会聚作用的有________,对光有发散作用的有________.
14.(2021汕头新溪一中模拟)一束平行光线经凸透镜折射后的传播方向如下图(a)所示,由图可知(和实际距离相同),此透镜的焦距大小约为
cm
15.如图所示,一束光射向处的光学元件后,交于主光轴上的点,去掉光学元件后,光线交于点,则该镜一定是________透镜,原因是元件对光有________作用.
16.如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径。由图可知甲透镜是
透镜,乙透镜是
透镜。
17.(2021麒麟七中模拟)根据入射光线,请在图中画出对应的折射光线。
18.(2021海南模拟)请完成图示光路图。
19.(2021柳州模拟)如图所示,请将光路图补充完整。
20.(2021昆明二模)如图所示,画出通过透镜后的折射光线。
21.(2021扬州模拟)光线SA平行于主光轴,光线SB过左焦点,请画出这两条光线通过凸透镜后的折射光线.
22.(2021南京模拟)如图所示,完成图中的光路。
23.(2021海陵学校模拟)图中,F和O分别为凸透镜的焦点和光心,请将两条光线的光路图补充完整。
24.(2021额尔古纳模拟)如图所示,请作出光线经透镜前后的入射光线和折射光线。
25.(2021合肥瑶海区模拟)如图所示,凸透镜的主光轴恰好与水面重合,一条光线斜射到水面,在焦点F处发生折射。请在图中画出射出水面的折射光线以及经过凸透镜折射的出射光线。
26.如图所示,透镜的焦点与杯中水面的中心点重合.一束平行凸透镜主轴的光线,经凸透镜折射后射入盛水的杯中,在杯底形成光斑.画出这束光线的光路图.
27.(2021雅安模拟)有一点光源S,它在平面镜中的像与凸透镜的焦点F重合,S发出的一条光线经平面镜反射后,反射光线为a,如图所示.请在图中画出:
(1)点光源S的位置.
(2)光线a经过凸透镜后的折射光线.
28.(2021青岛模拟)如图所示,AB为遮光板,S′是点光源S在平面镜中所成的像,S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。
请画出:
(1)光源S的位置;
(2)光线EF的入射光线;
(3)光线EF经凸透镜后的出射光线。
29.(2021娄底模拟)如图,由水中射出一束光ab照射到凹透镜上,该光束与凹透镜的主光轴平行(F为凹透镜的焦点,O为光心)。请画出ab光束在水中的入射光和通过凹透镜后的折射光。
30.(2021常州模拟)如图所示,一束光射向凸透镜经折射后,折射光线射到一个平面镜上。请在图中画出射向凸透镜这束入射光和经平面镜反射的光路,并标出反射角的度数。
31.(2021普宁模拟)如图甲所示(F为凸透镜的焦点),BC为某光线经过平面镜后的反射光线,请在图中画出与
BC
对应的入射光线和光线
BC
经凸透镜后的折射光线。
32.(2021广安模拟)请完成从左边射向凹透镜的光线被折射后,再被平面镜反射的光路图.
33.(2021自贡模拟)如图所示,凸透镜的主光轴刚好与水面相平,F是凸透镜的焦点,一束与水面平行的光入射到凸透镜上,请你作出经凸透镜折射后进入水中光线的大致位置。
34.(2021湖南模拟)如图中所示,AO为入射光线,OB是经光学仪器后射出的光线,就下列三种情况,在O点填入三种不同的光学仪器.
35.某物理学习小组,选择如图甲所示的四个透镜进行探究实验(其中A、B和C、D是两组形状相同的凸透镜,它们分别用玻璃、塑料和水晶制作而成):
(1)为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”,小组同学应选择图甲中的哪两个凸透镜做实验?
答:________?(选填字母序号);
器材确定后,接着小组同学让一束与主光轴平行的光,分别经过两凸透镜后会聚于焦点处,如图E、F所示.比较两次实验的现象,可以得到的结论是:凸透镜表面越凸,凸透镜的焦距越

(2)如果选择A、B两个透镜,他们还可以探究“凸透镜的焦距大小与________?的关系”.
2021-2022学年度人教版初中物理八年级上册随堂达标训练
——5.1透镜参考答案
【知识点提炼】
1.透镜:
①分类:中间厚,边缘薄的透镜叫
。中间薄,边缘厚的透镜叫

②主光轴:通过两个球面球心的直线叫透镜的

③光心:(O)即薄透镜的
。性质:通过光心的光线传播方向

④焦点:平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点(经凹透镜折射后要发散,折射光线的反向延长线相交在主轴上一点)这一点叫透镜的

⑤焦距(f):
到凸透镜
的距离。
【答案】凸透镜;凹透镜;主光轴;中心;不改变
;焦点;焦点;光心;
2、典型光路

于主光轴的光线,经凸透镜折射后过

②过
的光线经凸透镜,折射后
于主光轴射出;
③过光心的光线其传播方向


于主光轴的光线,经凹透镜折射后其


的光线,经凹透镜折射后
于主光轴射出;
③过光心的光线其传播方向

【答案】平行;焦点;焦点;平行;不变;平行;反向延长线过焦点;延长线过焦点;平行;不变。
3、凸透镜和凹透镜的区别:
【答案】
【达标训练】
1.如图是德国设计师设计的一个球形透镜太阳能系统,通过透镜聚光之后再发电.此透镜是一个(???

A.?凸透镜,对光线具有会聚作用?????????????????????????????B.?凸透镜,对光线具有发散作用
C.?凹透镜,对光线具有会聚作用?????????????????????????????D.?凹透镜,对光线具有发散作用
【答案】A
2.以下光学仪器或元件中,对光起发散作用的是(

A.潜望镜
B.平面镜
C.凸透镜
D.凹透镜
【答案】D
3.(2021青岛市北区模拟)如图是光通过透镜前、后的光路图,正确的是(  )
【答案】A
4.(2021济南模拟)光学器件在我们的生活、学习中有着广泛的应用,下面的介绍正确的是(  )
A.凸透镜对光线有会聚作用,所以光线经过凸透镜后一定可以会聚到一点
B.平面镜利用光的反射既可以成像,也可以改变光的传播方向
C.三棱镜利用光的反射使白光分解成七种颜色的光
D.阳光通过凸透镜可以点燃纸屑,这利用了凸透镜对光的会聚作用
【答案】BD;
5.(2020株洲,7)炎炎夏日,汽车停在露天停车场,若把装满水的矿泉水瓶留在车内,太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃。这是因为这瓶水
A.相当于一个凸透镜,会聚光线
B.相当于一个凸透镜,发散光线
C.相当于一个凹透镜,会聚光线
D.相当于一个凹透镜,发散光线
【答案】A
6.关于凹透镜对光线的发散作用,下列说法中正确的是(

A.
凹透镜对光的发散作用使得所有经过凹透镜的光都不能会聚在一点上
B.
凹透镜是对平行主光轴的光起发散作用
C.
凹透镜折射后的光线都会比原来更发散一些
D.
原来会聚的光线经凹透镜折射后,一定不能会聚了
【答案】C
7.小明利用太阳光测量凸透镜焦距,下列操作最合理的是
【答案】D
8.(2021宣城六中模拟)如图所示,一块矩形玻璃砖切割成图中形状的左右两部分,彼些拉开一段距离,平行于主光轴的光线从左面射入后,则从另一部分的右面射出的光线
A.
可能是平行光线
B.
一定是发散光线
C.
一定是会聚光线
D.
可能是会聚光线,也可能是发散光线
【答案】D
9.(2021广州模拟)如图所示,小明同学拿一透镜正对着太阳光,再把一张纸放在它的另一侧来回移动,发现在某个位置时,白纸上将会出现一个最小、最亮的光斑,则下列说法中不正确的是(
)
A.此透镜可能是凹透镜
B.该透镜对光具有会聚作用
C.最小、最亮的点到此透镜中心的距离可近似认为是它的焦距
D.如果时间较长,将会看到最小、最亮光斑处的纸变焦糊
【答案】A
10.(2021湖南模拟)小星同学利用太阳光测量凸透镜的焦距,方法如图所示.他注意到让凸透镜正对阳光,但没有仔细调节纸片与透镜的距离,在纸片上的光斑并不是最小,当纸片远离透镜时,光斑一直变大,就测出了光斑到凸透镜中心的距离L,那么,凸透镜的实际焦距
A.一定小于L
B.一定大于L
C.可能等于L
D.可能小于L、也可能大于L
【答案】A
11.同样材料制成的、大小相同的透镜(??

A.?表面越凸,焦距越长?????
B.?表面越凸,焦距越短?????
C.?表面凸的程度与焦距长短无关???
??D.?无法判定
【答案】B
12.早在公元前2世纪,我国就有人用磨成球形的冰对着太阳光来“取火”,这个冰球相当于一个________镜,它对光线有__________作用.
【答案】凸透;会聚
13.透镜是利用光的折射规律制成的,如右下图所示,对光有会聚作用的有________,对光有发散作用的有________.
【答案】bce;ad
14.(2021汕头新溪一中模拟)一束平行光线经凸透镜折射后的传播方向如下图(a)所示,由图可知(和实际距离相同),此透镜的焦距大小约为
cm
【答案】4(以实际印刷大小测量确定)
15.如图所示,一束光射向处的光学元件后,交于主光轴上的点,去掉光学元件后,光线交于点,则该镜一定是________透镜,原因是元件对光有________作用.
【答案】凹
发散
16.如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径。由图可知甲透镜是
透镜,乙透镜是
透镜。
【答案】凸

17.(2021麒麟七中模拟)根据入射光线,请在图中画出对应的折射光线。
【答案】解:平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点,由此作出折射光线如图所示:
18.(2021海南模拟)请完成图示光路图。
【答案】
19.(2021柳州模拟)如图所示,请将光路图补充完整。
【答案】
20.(2021昆明二模)如图所示,画出通过透镜后的折射光线。
【答案】①平行于主光轴的光线经凸透镜折射后将过焦点,据此作出折射光线;
②平行于主光轴的光线经凹透镜折射后,其折射光线的反向延长线过焦点,据此作出折射光线。如图所示:
21.(2021扬州模拟)光线SA平行于主光轴,光线SB过左焦点,请画出这两条光线通过凸透镜后的折射光线.
【答案】解:
入射光线SA平行于主光轴,其经凸透镜折射后,折射光线过焦点F.由此作出SA的折射光线.
入射光线SB过焦点,过焦点的入射光线经过凸透镜折射后,平行于主光轴.由此作出SB的折射光线.如图所示:
22.(2021南京模拟)如图所示,完成图中的光路。
【答案】
23.(2021海陵学校模拟)图中,F和O分别为凸透镜的焦点和光心,请将两条光线的光路图补充完整。
【答案】
24.(2021额尔古纳模拟)如图所示,请作出光线经透镜前后的入射光线和折射光线。
【答案】
25.(2021合肥瑶海区模拟)如图所示,凸透镜的主光轴恰好与水面重合,一条光线斜射到水面,在焦点F处发生折射。请在图中画出射出水面的折射光线以及经过凸透镜折射的出射光线。
【答案】
26.如图所示,透镜的焦点与杯中水面的中心点重合.一束平行凸透镜主轴的光线,经凸透镜折射后射入盛水的杯中,在杯底形成光斑.画出这束光线的光路图.
【答案】
27.(2021雅安模拟)有一点光源S,它在平面镜中的像与凸透镜的焦点F重合,S发出的一条光线经平面镜反射后,反射光线为a,如图所示.请在图中画出:
(1)点光源S的位置.
(2)光线a经过凸透镜后的折射光线.
【答案】
28.(2021青岛模拟)如图所示,AB为遮光板,S′是点光源S在平面镜中所成的像,S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。
请画出:
(1)光源S的位置;
(2)光线EF的入射光线;
(3)光线EF经凸透镜后的出射光线。
【答案】
29.(2021娄底模拟)如图,由水中射出一束光ab照射到凹透镜上,该光束与凹透镜的主光轴平行(F为凹透镜的焦点,O为光心)。请画出ab光束在水中的入射光和通过凹透镜后的折射光。
【答案】解:(1)先过反射点垂直于界面做出法线,然后根据光的折射规律在法线左侧的水中根据折射角大于入射角画出入射光线;
(2)入射光线平行于主光轴,所以该光线经凹透镜折射后,其折射光线的反向延长线过焦点。如图所示:
30.(2021常州模拟)如图所示,一束光射向凸透镜经折射后,折射光线射到一个平面镜上。请在图中画出射向凸透镜这束入射光和经平面镜反射的光路,并标出反射角的度数。
【答案】解:经凸透镜的折射光线过焦点,入射光线平行于主光轴画;
过平面镜的入射点垂直镜面作出法线,求出入射角为60°,则反射角为60°,在法线右侧作出反射光线,标出反射角如图:
31.(2021普宁模拟)如图甲所示(F为凸透镜的焦点),BC为某光线经过平面镜后的反射光线,请在图中画出与
BC
对应的入射光线和光线
BC
经凸透镜后的折射光线。
【答案】
32.(2021广安模拟)请完成从左边射向凹透镜的光线被折射后,再被平面镜反射的光路图.
【答案】
33.(2021自贡模拟)如图所示,凸透镜的主光轴刚好与水面相平,F是凸透镜的焦点,一束与水面平行的光入射到凸透镜上,请你作出经凸透镜折射后进入水中光线的大致位置。
【答案】解:
平行于主光轴的入射光线经过凸透镜折射后,折射光线过焦点;再过焦点作法线,并根据折射角小于入射角画出从空气到水中的折射光线,如图所示:
34.(2021湖南模拟)如图中所示,AO为入射光线,OB是经光学仪器后射出的光线,就下列三种情况,在O点填入三种不同的光学仪器.
【答案】
35.某物理学习小组,选择如图甲所示的四个透镜进行探究实验(其中A、B和C、D是两组形状相同的凸透镜,它们分别用玻璃、塑料和水晶制作而成):
(1)为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”,小组同学应选择图甲中的哪两个凸透镜做实验?
答:________?(选填字母序号);
器材确定后,接着小组同学让一束与主光轴平行的光,分别经过两凸透镜后会聚于焦点处,如图E、F所示.比较两次实验的现象,可以得到的结论是:凸透镜表面越凸,凸透镜的焦距越

(2)如果选择A、B两个透镜,他们还可以探究“凸透镜的焦距大小与________?的关系”.
【答案】(1)A、C;小;(2)材料
