2.1.1《地球内部圈层和岩石圈的结构》（鲁教版必修1）

(共15张PPT)
第二章
从地球圈层看地理环境
-----地球内部圈层和岩石圈的结构
江苏省沭阳银河学校
丛义错
普通高中课程标准实验教科书·必修一（鲁教版）

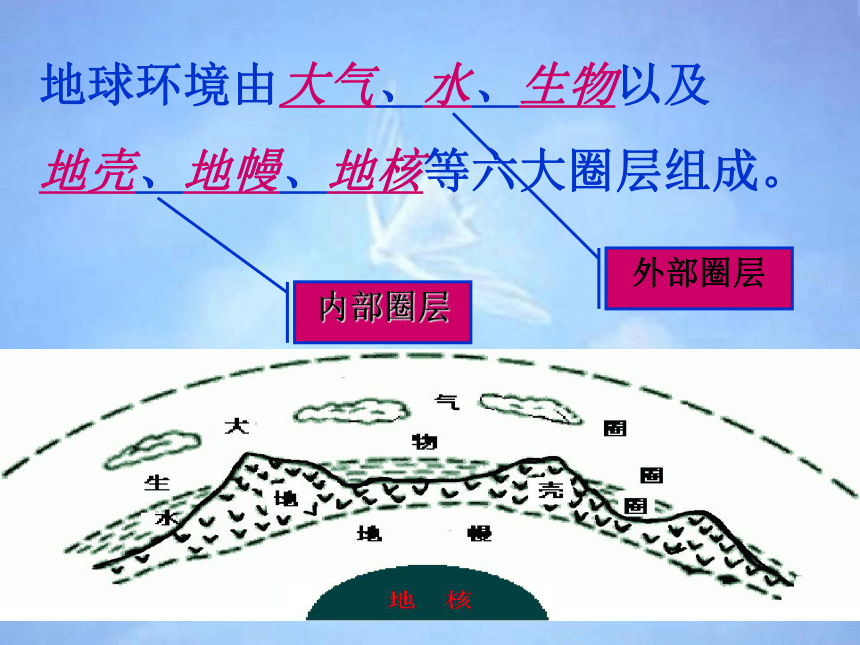

地球环境由大气、水、生物以及
地壳、地幔、地核等六大圈层组成。
外部圈层
内部圈层
水 圈
大 气 圈
生 物 圈

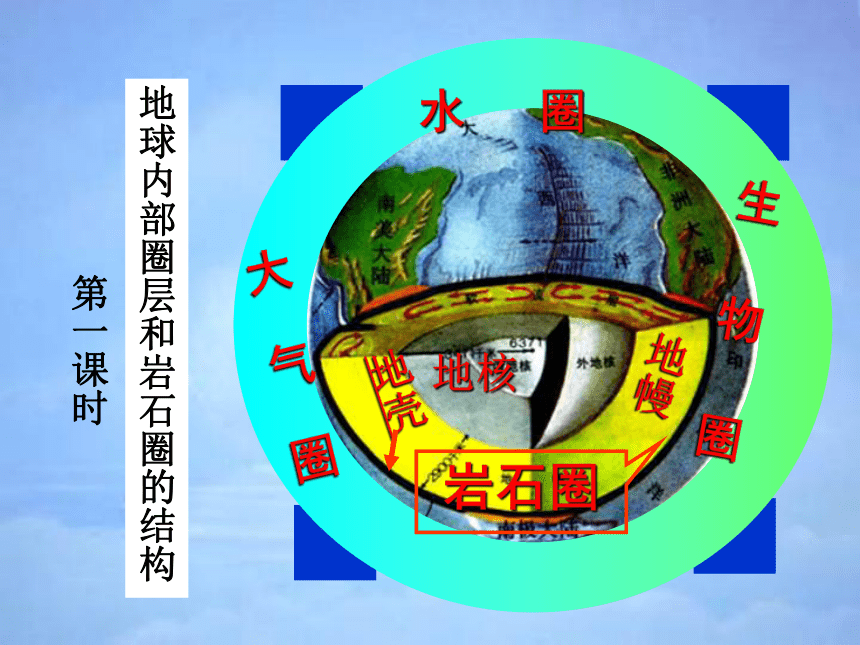

地球内部圈层和岩石圈的结构
岩石圈
地核
地幔
地壳
第一课时
思考：1、当地震发生时，陆地上的人们有什么感觉？
2、在莫霍界面和古登堡界面，地震波波速的突然变化说明了什么问题？莫霍界面和古登堡界面下的物质状态可能是什么？

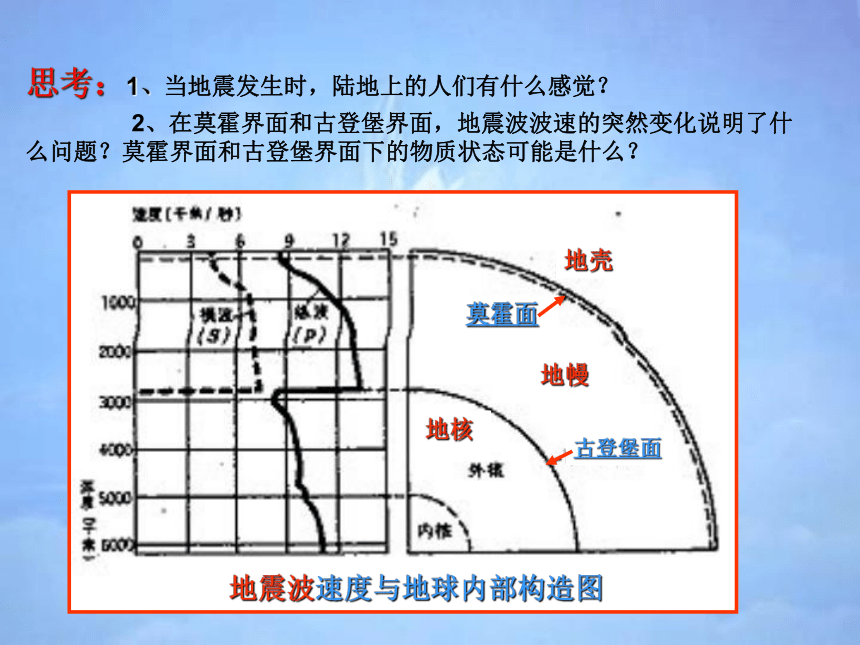

地震波速度与地球内部构造图
地壳
莫霍面
地幔
地核
古登堡面

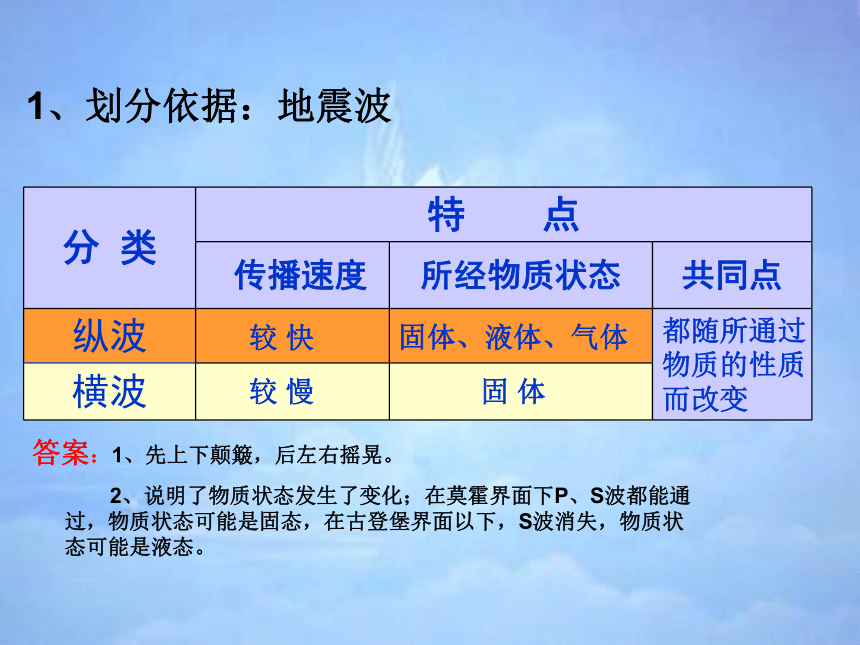

1、划分依据：地震波
分 类 特 点
传播速度 所经物质状态 共同点
纵波
横波
较 快
较 慢
固体、液体、气体
固 体
都随所通过物质的性质而改变
答案：1、先上下颠簸，后左右摇晃。
2、说明了物质状态发生了变化；在莫霍界面下P、S波都能通过，物质状态可能是固态，在古登堡界面以下，S波消失，物质状态可能是液态。
除了可以依靠地震波，想一想还能通过哪些渠道或方法获取地球内部的信息？
火山喷发的物质
温泉、热泉
遥感技术
其他
改进钻探技术

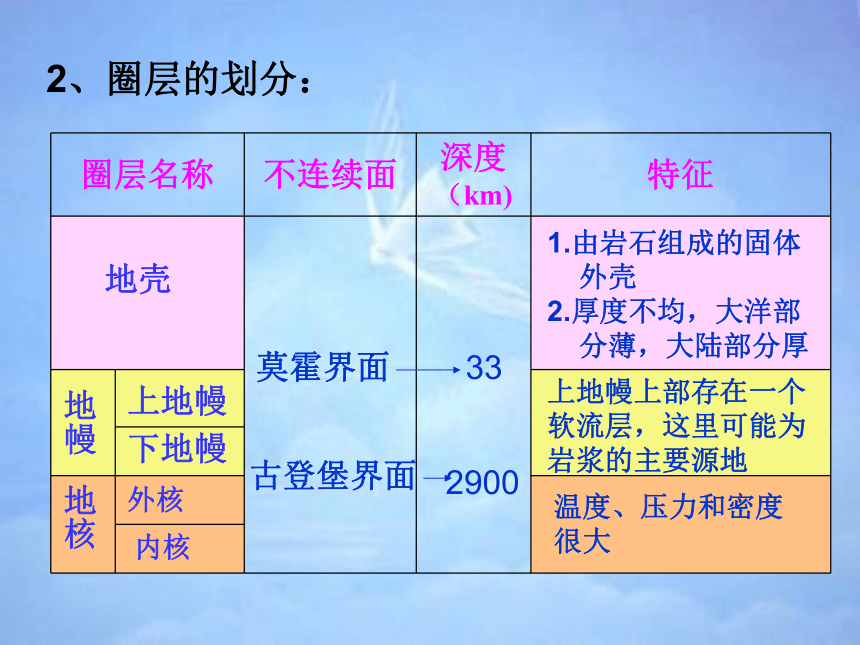

圈层名称 不连续面 深度（km) 特征
莫霍界面
古登堡界面
2900
33
地壳
地幔
地核
上地幔
下地幔
外核
内核
上地幔上部存在一个软流层，这里可能为岩浆的主要源地
温度、压力和密度
很大
1.由岩石组成的固体外壳
2.厚度不均，大洋部分薄，大陆部分厚
2、圈层的划分：
圈 层 地 壳 地 幔 地 核
概 念
划 分
厚 度
物质组成
物质状态
大陆地壳
大洋地壳
上地幔
下地幔
内核
外核
大陆地壳：平均为33km 大洋地壳：约为5～8km 平均约17km
上地幔：地壳至地下1000km 下地幔：地下1000-2900km深处
外核：地下2900km－5000km深处
内核：5000km以下
上层：花岗岩为主，硅铝层
下层：玄武岩为主，硅镁层
主要是富含铁和镁的硅酸盐类
可能主要是铁、镍等重金属元素
温度最低
固态
温度较高，固态
（上地幔的上 部：熔融状态）
温度很高
外核：接近液体
内核：固态
地壳
岩石圈
地幔
地核
陆地
海洋
软流层
软流层
位置：
特点：
地理意义：
上地幔的上部
物质呈熔融状态
一般认为软流层可能是地球
内部岩浆活动与地震的主要
发源地，特别是中源地震和
深源地震的震源分布的地方。
地壳和上地幔顶部（软流层以上），由坚硬的岩石组成的圈层部分。
1.有关地震波的叙述正确的是（ ）
A . 地震波是一种无线电波
B . 纵波传到古登堡面时完全消失
C . 纵波和横波传播速度在莫霍面 都明显减少
D . 从震源发生的地震波，纵波比 横波先到达地面
随堂练习
D
2、图中的大圆、中圆和小圆依次所代表的地理概念是（ ）
A、岩石圈、地幔、地壳
B、岩石圈、上地幔顶部、地壳
C、岩石圈、地幔、地核
D、地球内部圈层、地幔、软流层
D
地球磁场示意图
地球内核物质为固态，而外核物质接近液态，液态铁的运动，就像在地球的“心脏”中建起了一台巨大的直流发电机，从而产生了一个巨大的磁场——地球磁场。
拓展：地球磁场
小 结
地
球
的
圈
层
结
构
地球外部圈层
地球内部圈层
大气圈
水圈
生物圈
物质形态
空间分布
相互联系
地震波定义、分类及特征
划分
依据
地壳
地幔
地核
地壳、地幔、地核三大圈层比较
软流层的位置、特征、地理意义
2个不连续面
再见
