相交与垂直
(
1
)
(
4
)
(
2
)
(
3
)
(
5
)

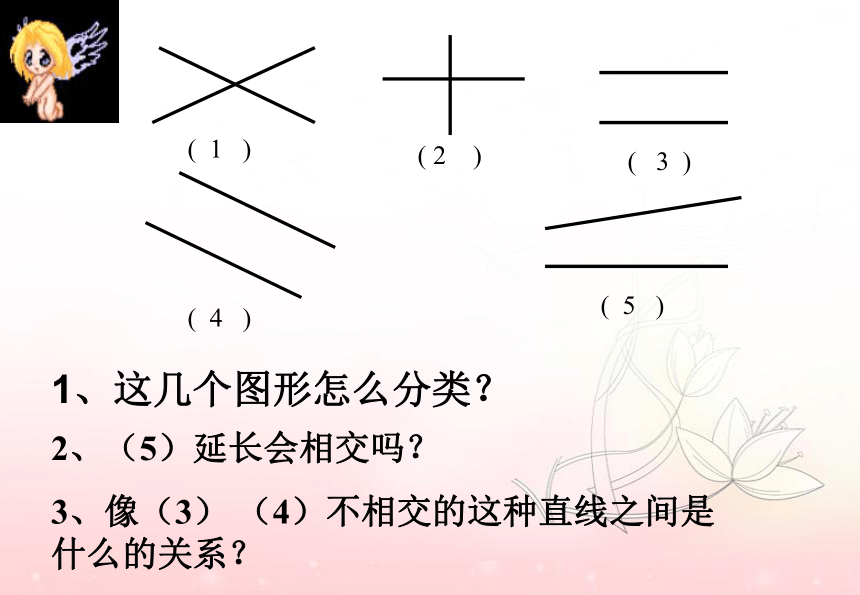

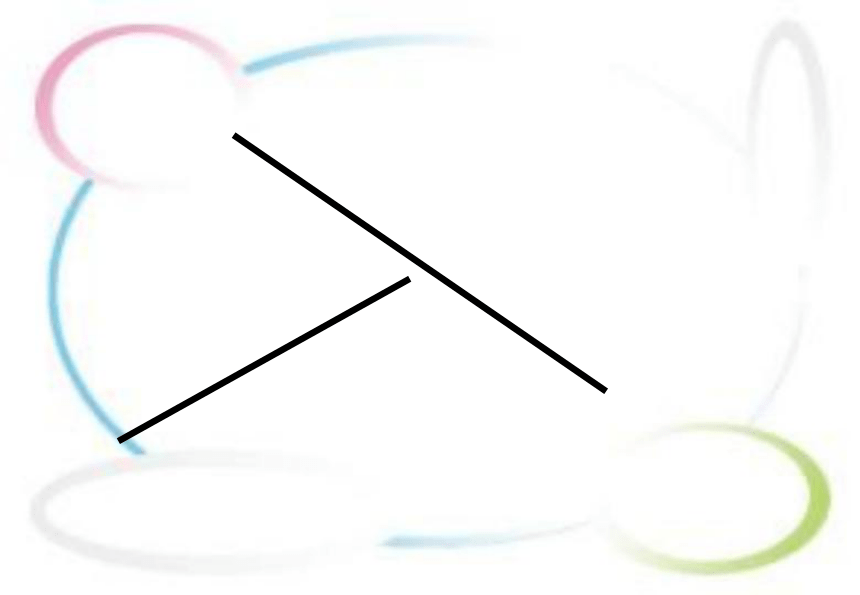

2、（5）延长会相交吗？
3、像（3）
（4）不相交的这种直线之间是
什么的关系？
1、这几个图形怎么分类？

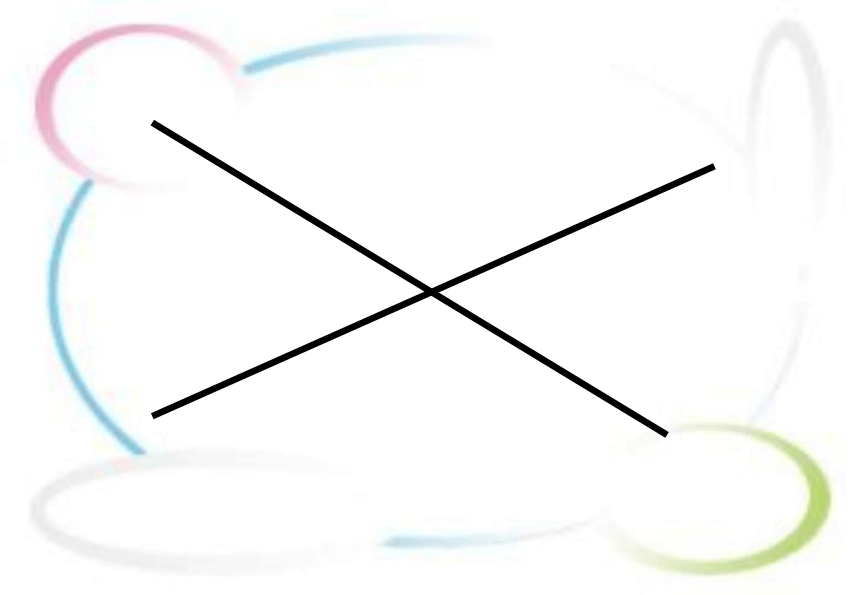

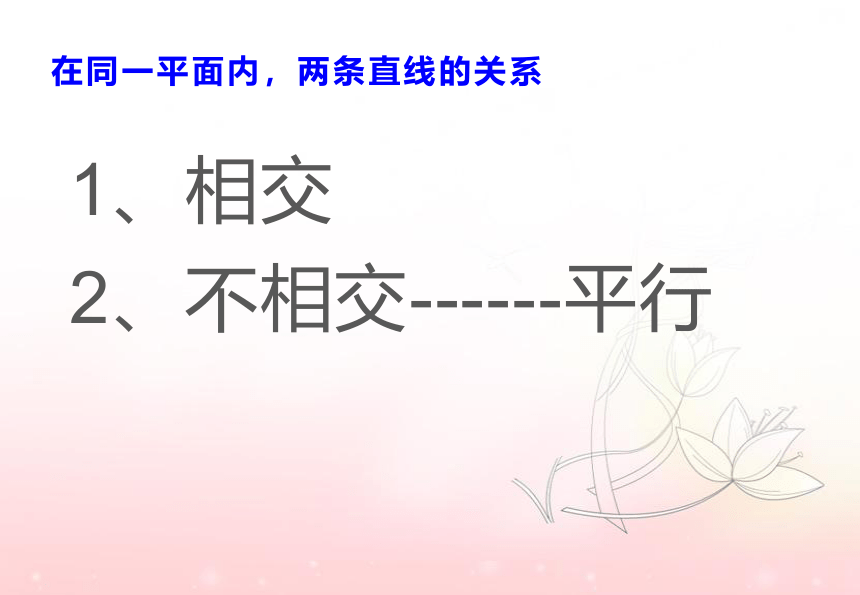

在同一平面内，两条直线的关系
1、相交
2、不相交------平行
交点
1
2
3
4

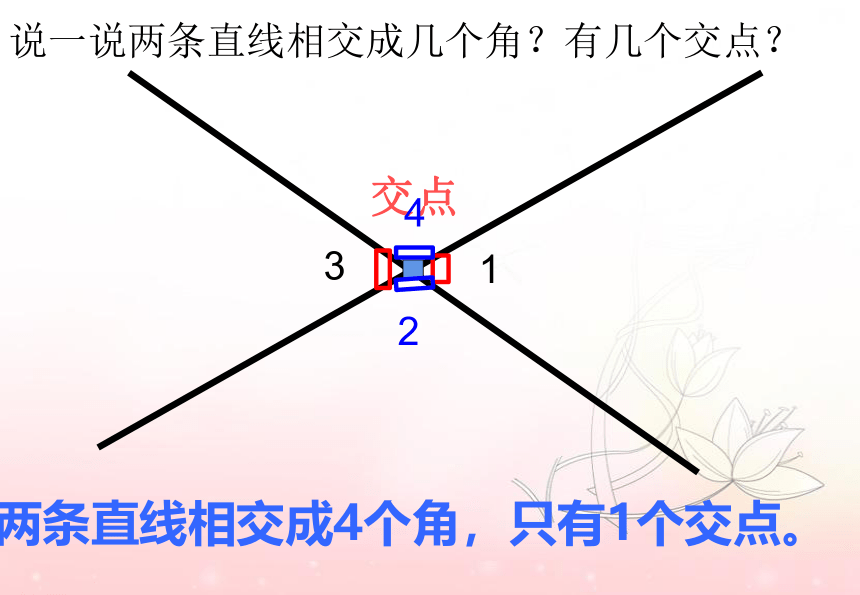

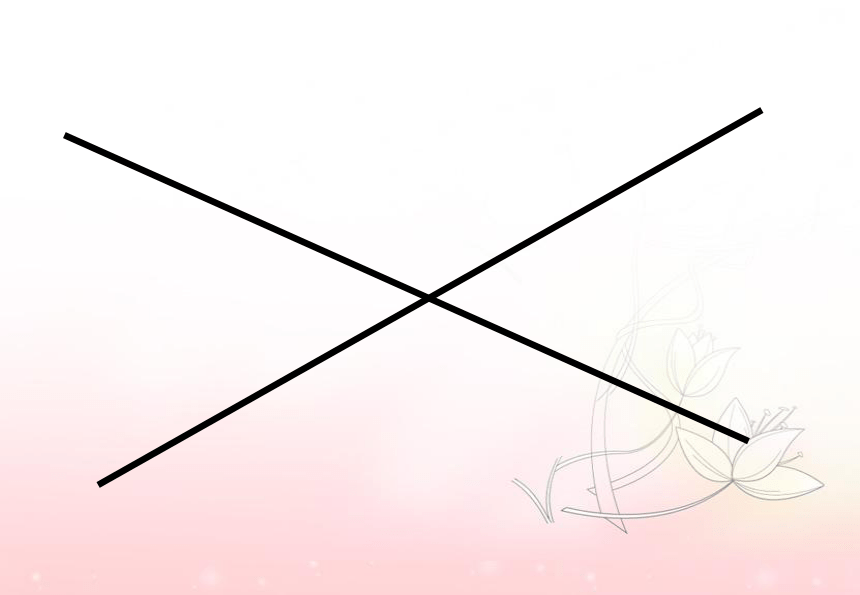

说一说两条直线相交成几个角？有几个交点？
两条直线相交成4个角，只有1个交点。

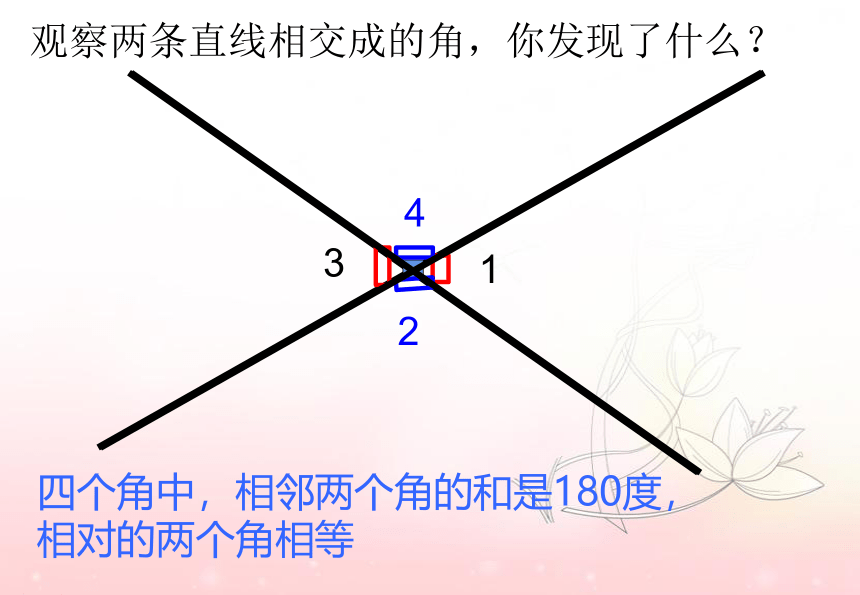

观察两条直线相交成的角，你发现了什么？
四个角中，相邻两个角的和是180度，
相对的两个角相等
1
2
3
4
这两幅图有什么不同？
（１）
（２）
1
1
4
3
2
两条直线相交成直角，这两条直线互相垂直，其中一条直线叫做另一条直线的垂线，这两条直线的交点叫做垂足。
a
b
o
判断两条直线是不是互相垂直，关键是看这两条直线是不是
。
相交成直角
垂
指出下面图中互相垂直的线
说一说：生活中还有哪些物体的相邻两条边是互相垂直的？
在近似到万位数的时候,先看千位上的数,如果千位数上是4或者比4小,就直接把尾数去掉.
垂线在生活中有什么作用呢?
有时我们在盖房子的时候需要测量墙角和地面是否垂直。
在下面几条相交直线中，哪两条互相垂直？
1
2
3
4
直线1与直线3互相垂直
课堂活动
靠线定板
滑板到点
过点画线
怎样画这条直线的垂线？
1
　　　
过直线上一点画这条直线的垂线。
标出直角
2、过直线外一点画这条直线的垂线。
2、过直线外一点画这条直线的垂线。
2、过直线外一点画这条直线的垂线。
2、过直线外一点画这条直线的垂线
我是小画家
1、过A点画已知直线的垂线。
A
1、过A点画已知直线的垂线。
2、过B点画已知直线的垂线。
B
城镇
小小管道工程师
怎样设计输水管道最节省材料？
拓展
从直线外一点到这条直线的线段中，垂线段最短。
折一折：用一张正方形纸折一折，使两条折痕互相垂直。折完后，请同学们用不同颜色的彩笔把每组折线画出来。
1.
看图填空。
（1）两条直线垂直，
有（
）个交点，组成
（
）个直角。
（２）直线(
)是直线
（
）的垂线，垂足是
（　）点。
b
a
O
1
4
o
a
b
我
会
选
1、课桌的（
）互相垂直。
A、对边
B、邻边
C、所有边
2、两条直线相交成（
）角时，这两
条直线叫做互相垂直。
A.直
B.平
C.周
3、
图中互相垂直的线段有（
）组。
A、1
B、2
C、3
B
A
B
B
你知道吗？
铅锤，是人们在砌墙时用来测量所砌的上下是否垂直的工具。
它是一个圆锥形的，在圆锥的底面圆心系上一根细绳。当我们把细绳提起时，细绳所在的直线就是一条垂直与地面的垂线。
只要墙的一面与这条直线重合，
就说明墙上下是直的。
