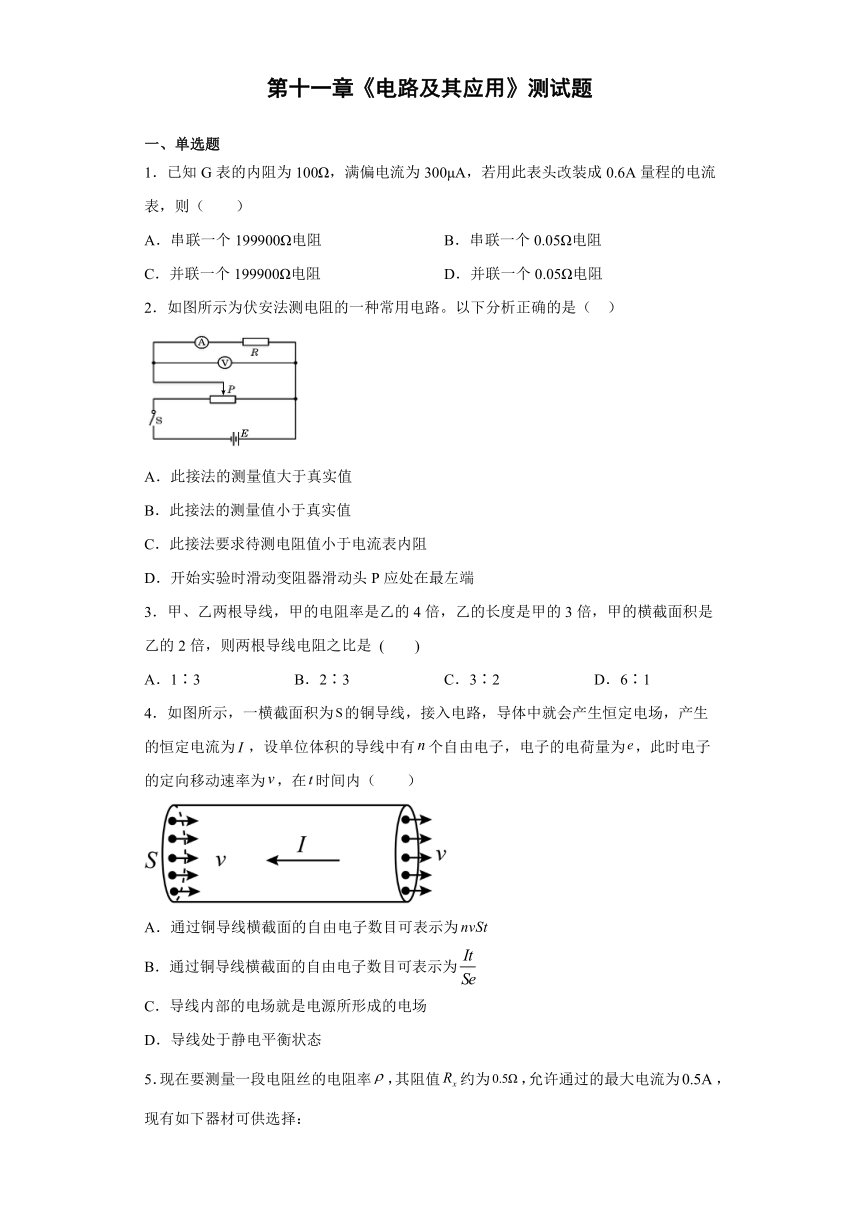

第十一章《电路及其应用》测试题
一、单选题
1．已知G表的内阻为100Ω，满偏电流为300μA，若用此表头改装成0.6A量程的电流表，则（　　）
A．串联一个199900Ω电阻
B．串联一个0.05Ω电阻
C．并联一个199900Ω电阻
D．并联一个0.05Ω电阻
2．如图所示为伏安法测电阻的一种常用电路。以下分析正确的是（
）
A．此接法的测量值大于真实值
B．此接法的测量值小于真实值
C．此接法要求待测电阻值小于电流表内阻
D．开始实验时滑动变阻器滑动头P应处在最左端
3．甲、乙两根导线，甲的电阻率是乙的4倍，乙的长度是甲的3倍，甲的横截面积是乙的2倍，则两根导线电阻之比是
(
)
A．1∶3
B．2∶3
C．3∶2
D．6∶1
4．如图所示，一横截面积为的铜导线，接入电路，导体中就会产生恒定电场，产生的恒定电流为，设单位体积的导线中有个自由电子，电子的电荷量为，此时电子的定向移动速率为，在时间内（　　）
A．通过铜导线横截面的自由电子数目可表示为
B．通过铜导线横截面的自由电子数目可表示为
C．导线内部的电场就是电源所形成的电场
D．导线处于静电平衡状态
5．现在要测量一段电阻丝的电阻率，其阻值约为，允许通过的最大电流为，现有如下器材可供选择：

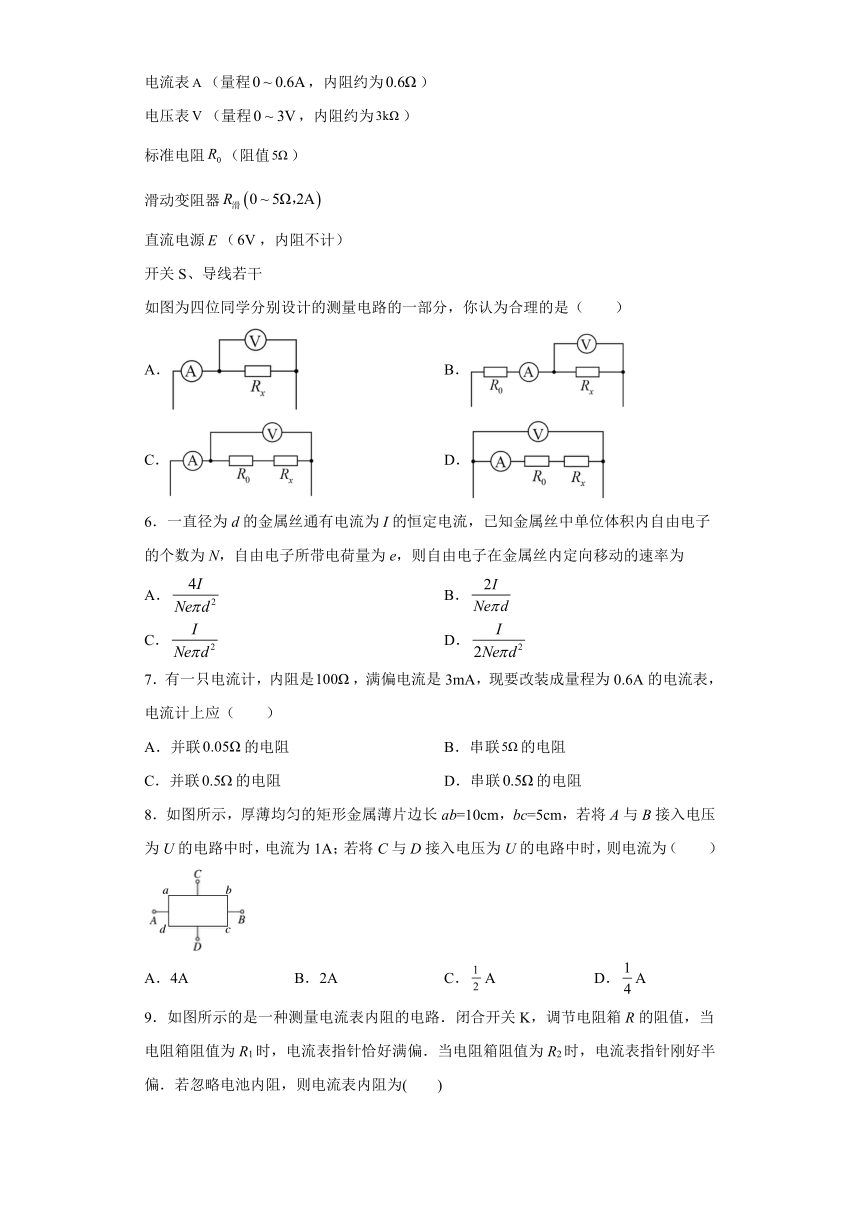

电流表（量程，内阻约为）
电压表（量程，内阻约为）
标准电阻（阻值）
滑动变阻器
直流电源（，内阻不计）
开关S、导线若干
如图为四位同学分别设计的测量电路的一部分，你认为合理的是（　　）
A．
B．
C．
D．
6．一直径为d的金属丝通有电流为I的恒定电流，已知金属丝中单位体积内自由电子的个数为N，自由电子所带电荷量为e，则自由电子在金属丝内定向移动的速率为
A．
B．
C．
D．
7．有一只电流计，内阻是，满偏电流是3mA，现要改装成量程为0.6A的电流表，电流计上应（　　）
A．并联的电阻
B．串联的电阻
C．并联的电阻
D．串联的电阻
8．如图所示，厚薄均匀的矩形金属薄片边长ab=10cm，bc=5cm，若将A与B接入电压为U的电路中时，电流为1A；若将C与D接入电压为U的电路中时，则电流为（　　）
A．4A
B．2A
C．A
D．A

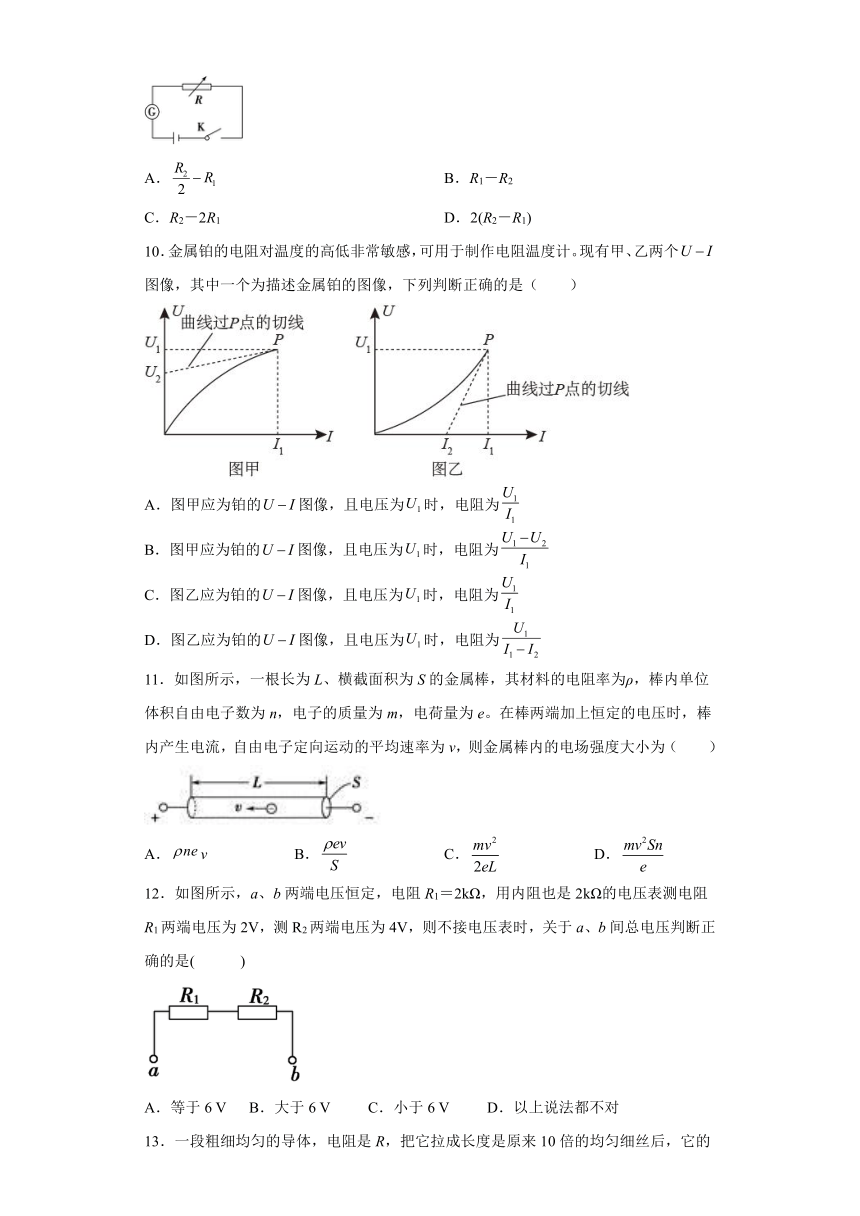

9．如图所示的是一种测量电流表内阻的电路．闭合开关K，调节电阻箱R的阻值，当电阻箱阻值为R1时，电流表指针恰好满偏．当电阻箱阻值为R2时，电流表指针刚好半偏．若忽略电池内阻，则电流表内阻为(　　)
A．
B．R1－R2
C．R2－2R1
D．2(R2－R1)
10．金属铂的电阻对温度的高低非常敏感，可用于制作电阻温度计。现有甲、乙两个图像，其中一个为描述金属铂的图像，下列判断正确的是（　　）
A．图甲应为铂的图像，且电压为时，电阻为
B．图甲应为铂的图像，且电压为时，电阻为
C．图乙应为铂的图像，且电压为时，电阻为
D．图乙应为铂的图像，且电压为时，电阻为
11．如图所示，一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e。在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为（　　）
A．v
B．
C．
D．
12．如图所示，a、b两端电压恒定，电阻R1＝2kΩ，用内阻也是2kΩ的电压表测电阻R1两端电压为2V，测R2两端电压为4V，则不接电压表时，关于a、b间总电压判断正确的是(　
　)
A．等于6
V
B．大于6
V
C．小于6
V
D．以上说法都不对

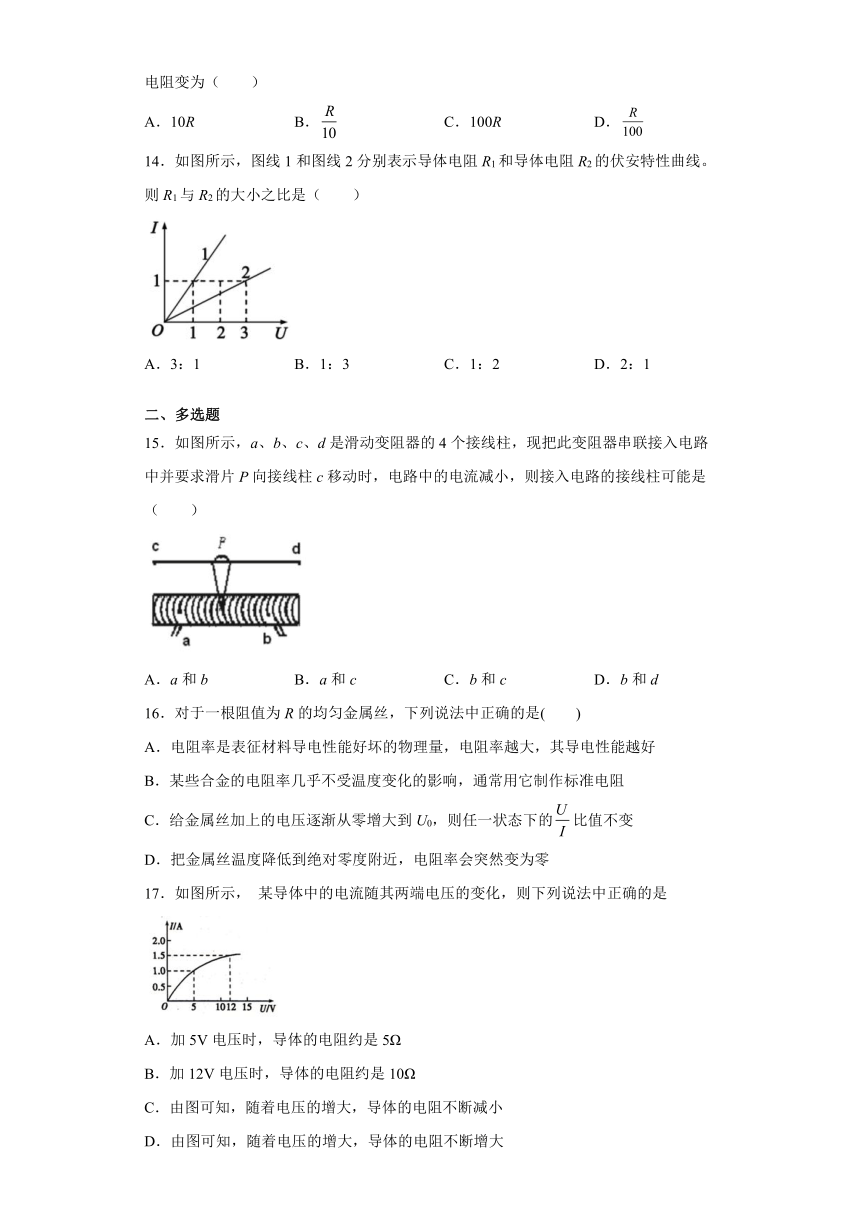

13．一段粗细均匀的导体，电阻是R，把它拉成长度是原来10倍的均匀细丝后，它的电阻变为（　　）
A．10R
B．
C．100R
D．
14．如图所示，图线1和图线2分别表示导体电阻R1和导体电阻R2的伏安特性曲线。则R1与R2的大小之比是（　　）
A．3：1
B．1：3
C．1：2
D．2：1
二、多选题
15．如图所示，a、b、c、d是滑动变阻器的4个接线柱，现把此变阻器串联接入电路中并要求滑片P向接线柱c移动时，电路中的电流减小，则接入电路的接线柱可能是（　　）
A．a和b
B．a和c
C．b和c
D．b和d
16．对于一根阻值为R的均匀金属丝，下列说法中正确的是(　　)
A．电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好
B．某些合金的电阻率几乎不受温度变化的影响，通常用它制作标准电阻
C．给金属丝加上的电压逐渐从零增大到U0，则任一状态下的比值不变
D．把金属丝温度降低到绝对零度附近，电阻率会突然变为零
17．如图所示，
某导体中的电流随其两端电压的变化，则下列说法中正确的是
A．加5V电压时，导体的电阻约是5Ω
B．加12V电压时，导体的电阻约是10Ω
C．由图可知，随着电压的增大，导体的电阻不断减小
D．由图可知，随着电压的增大，导体的电阻不断增大
18．有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位体积的导线有n个自由电子，电子的电荷量为q，此时电子的定向移动速率为v，在时间内通过横截面积的电子数目可表示为（　　）
A．
B．
C．
D．
19．有A、B两个电阻，它们的伏安特性曲线如图所示，从图线可以判断（　　）
A．电阻A的阻值大于电阻B
B．电阻A的阻值小于电阻B
C．两电阻并联时，1分钟内，B产生的焦耳热多
D．两电阻串联时，电阻A消耗的功率较小
20．关于多用电表表盘上的刻度线，下列说法中正确的是（　　）
A．直流电流刻度线和直流电压刻度线都是均匀的可以共用同一刻度线
B．电阻刻度是均匀的
C．电阻刻度上的零刻度线与直流电流最大刻度线不对应
D．电阻刻度上的零刻度线与直流电流最大刻度线相对应
三、实验题
21．某物理实验兴趣小组探究测定某品牌矿泉水的电阻率，用一两端开口的玻璃管通过密封塞封住一定量的矿泉水。
（1）某同学用游标卡尺去测玻璃管的内径，测出的读数如图，则玻璃管的内径d为_______；
（2）该同学用多用电表的电阻档粗略测量玻璃管中矿泉水的电阻，选择开关置于“”档，发现指针如图（a）所示，则该同学接着需要做的实验步骤是：①换选_______（填“”或“”或“”）档；②_______；
（3）该组同学按图（b）连好电路后，调节滑动变阻器的滑片，从最右端向左端移动的整个过程中，发现电压表有示数，但几乎不变，可能的原因是_____
A．滑动变阻器阻值太小
B．电路中3、4之间断路
C．电路中5、6之间断路
D．电路中7、8之间断路
（4）该组同学在改进实验后，测出玻璃管中有水柱的长度为L，电压表示数为U，电流表示数为I，改变玻璃管中的水量来改变水柱的长度，测出多组数据，并描绘出相应的图像如图（c）所示，若图线的斜率为k，则矿泉水的电阻率______（用题中字母表示）。
四、解答题
22．如图所示，电流表G的内阻Rg=400Ω，偏电流为Ig=20mA．将此电流表G量程扩大，改装成双量程的电流表，若R1=10Ω，R2=90Ω，则接Oa时，电流表的量程为多少安培？接Ob时，电流表的量程为多少A？
23．在示波器的示波管中，当电子枪射出的电流达到6.4时，每秒内从电子枪发射的电子数目有多少?电流的方向如何?（已知e=1.60×10－19C）
24．在如图所示的电路中，A、B两端的电压为，，，滑动变阻器R的最大阻值为，小灯泡的电阻为，电流表和电压表均为理想电表，当滑动触头P在R上滑动时，电流表与电压表的示数变化的范围是多少？
25．某同学想探究导电溶液的电阻随长度、横截面积的变化规律．她拿了一根细橡胶管，里面灌满了盐水，两端用粗铜丝塞住管口，形成一段封闭的盐水柱．她量得盐水柱的长度是30cm，并测出盐水柱的电阻等于R．现握住橡胶管的两端把它拉长，使盐水柱的长度变为40cm．如果溶液的电阻随长度、横截面积的变化规律与金属导体相同，此时盐水柱的电阻应该等于多少?
参考答案
1．D
2．A
3．B
4．A
5．C
6．A
7．C
8．A
9．C
10．C
11．A
12．B
13．C
14．B
15．CD
16．BD
17．AD
18．AC
19．BD
20．AD
21．21.50
重新进行欧姆调零
AD
22．1A；0.1A
23．(1)4×1013，与电子运动的方向相反
24．电流表示数变化范围是0.6～0.72A，电压表示数变化范围是0～2.4V
25．16R/9
