1　波的形成
第三章　机械波

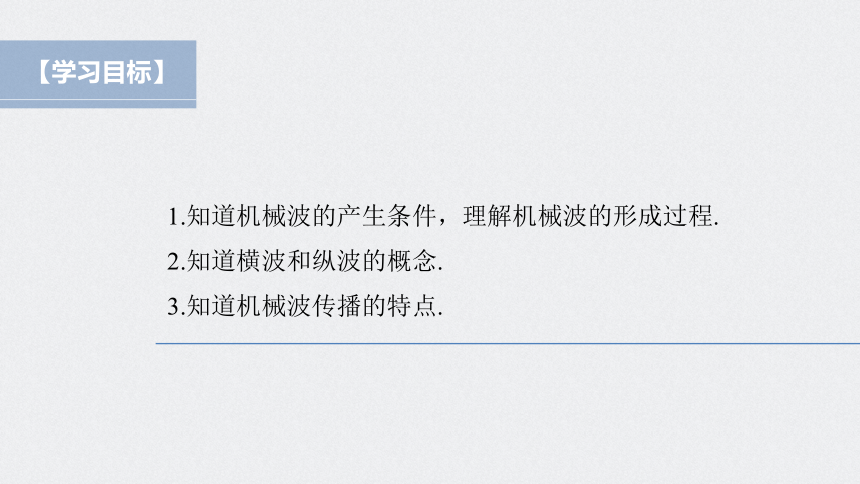

1.知道机械波的产生条件，理解机械波的形成过程.
2.知道横波和纵波的概念.
3.知道机械波传播的特点.
【学习目标】

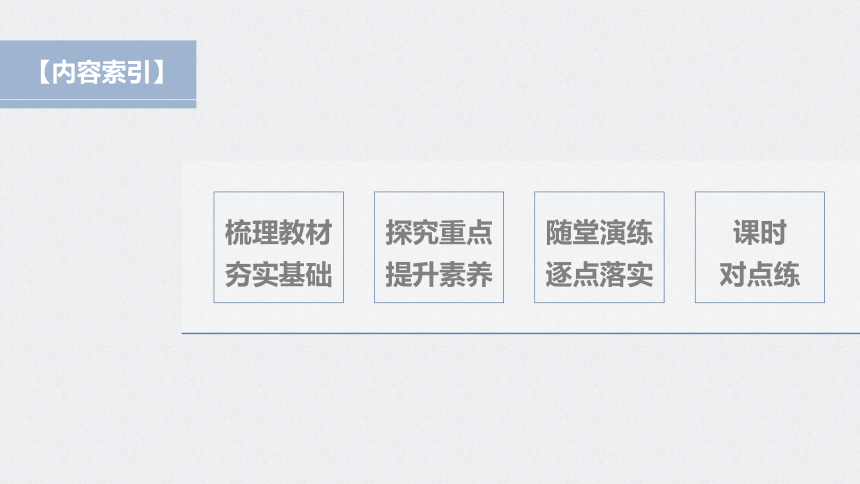

【内容索引】
梳理教材
夯实基础
探究重点
提升素养
随堂演练
逐点落实
课时
对点练
SHULIJIAOCAI　
HANGSHIJICHU
梳理教材　夯实基础
1

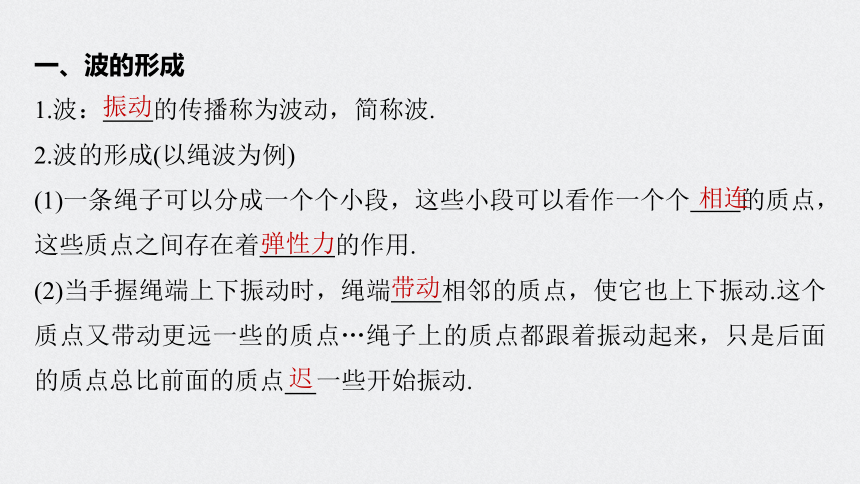

一、波的形成
1.波：　　的传播称为波动，简称波.
2.波的形成(以绳波为例)
(1)一条绳子可以分成一个个小段，这些小段可以看作一个个　　的质点，这些质点之间存在着　　　的作用.
(2)当手握绳端上下振动时，绳端　　相邻的质点，使它也上下振动.这个质点又带动更远一些的质点…绳子上的质点都跟着振动起来，只是后面的质点总比前面的质点　
一些开始振动.
振动
相连
弹性力
带动
迟

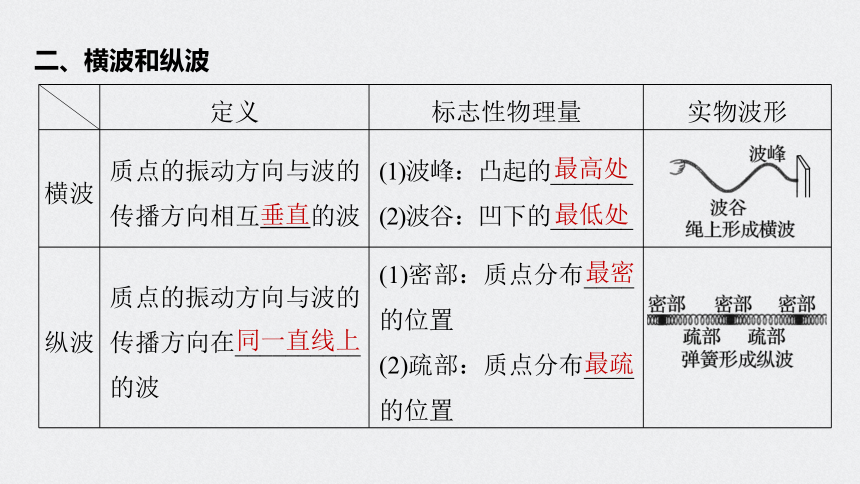

二、横波和纵波
?
定义
标志性物理量
实物波形
横波
质点的振动方向与波的传播方向相互　　的波
(1)波峰：凸起的_______
(2)波谷：凹下的_______
?
纵波
质点的振动方向与波的传播方向在__________
的波
(1)密部：质点分布____
的位置
(2)疏部：质点分布____
的位置
?
垂直
同一直线上
最高处
最低处
最密
最疏

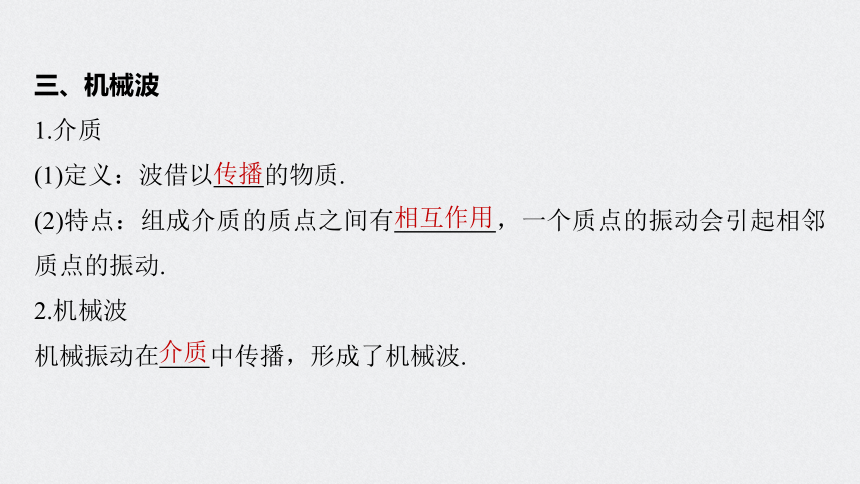

三、机械波
1.介质
(1)定义：波借以　　的物质.
(2)特点：组成介质的质点之间有　　　　，一个质点的振动会引起相邻质点的振动.
2.机械波
机械振动在　　中传播，形成了机械波.
传播
相互作用
介质

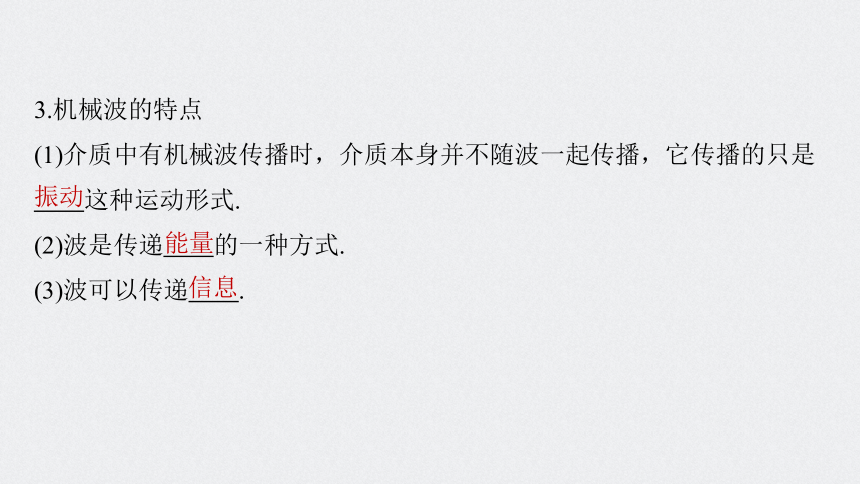

3.机械波的特点
(1)介质中有机械波传播时，介质本身并不随波一起传播，它传播的只是
　　这种运动形式.
(2)波是传递　　的一种方式.
(3)波可以传递　　.
振动
能量
信息

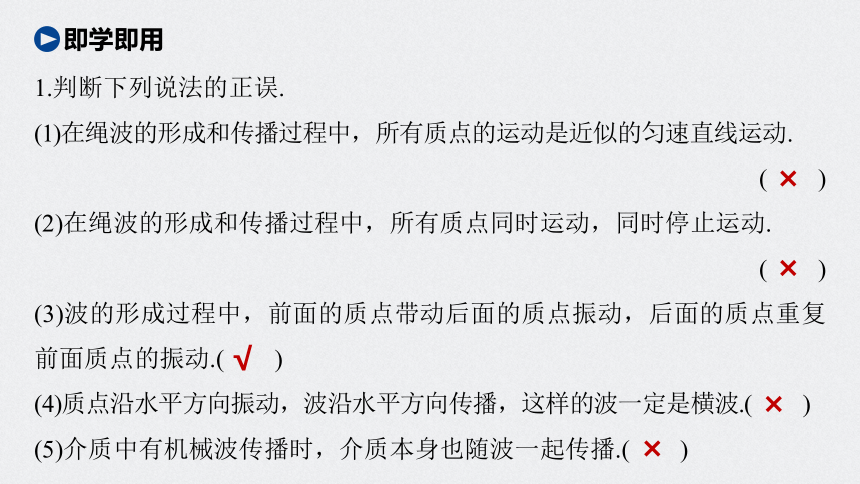

1.判断下列说法的正误.
(1)在绳波的形成和传播过程中，所有质点的运动是近似的匀速直线运动.
(　　)
(2)在绳波的形成和传播过程中，所有质点同时运动，同时停止运动.
(　　)
(3)波的形成过程中，前面的质点带动后面的质点振动，后面的质点重复前面质点的振动.(　　)
(4)质点沿水平方向振动，波沿水平方向传播，这样的波一定是横波.(　　)
(5)介质中有机械波传播时，介质本身也随波一起传播.(　　)
即学即用
×
×
√
×
×

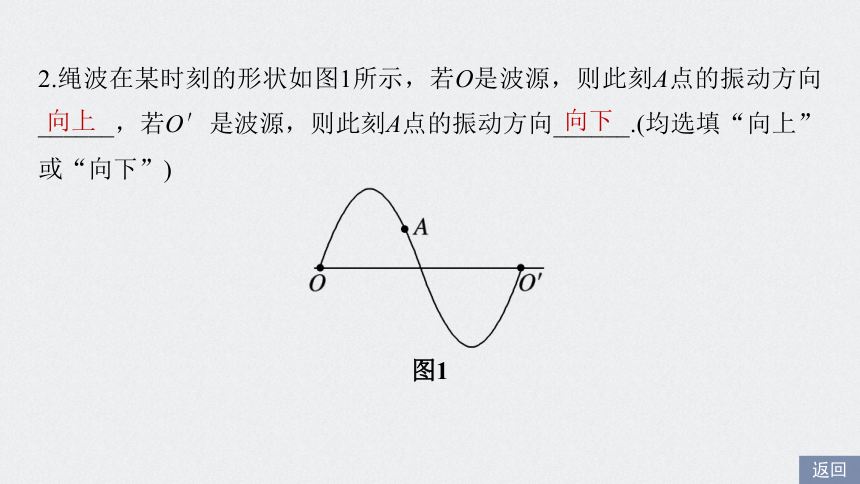

2.绳波在某时刻的形状如图1所示，若O是波源，则此刻A点的振动方向______，若O′是波源，则此刻A点的振动方向______.(均选填“向上”或“向下”)
图1
向上
向下
返回
TANJIUZHONGDIAN　
TISHENGSUYANG

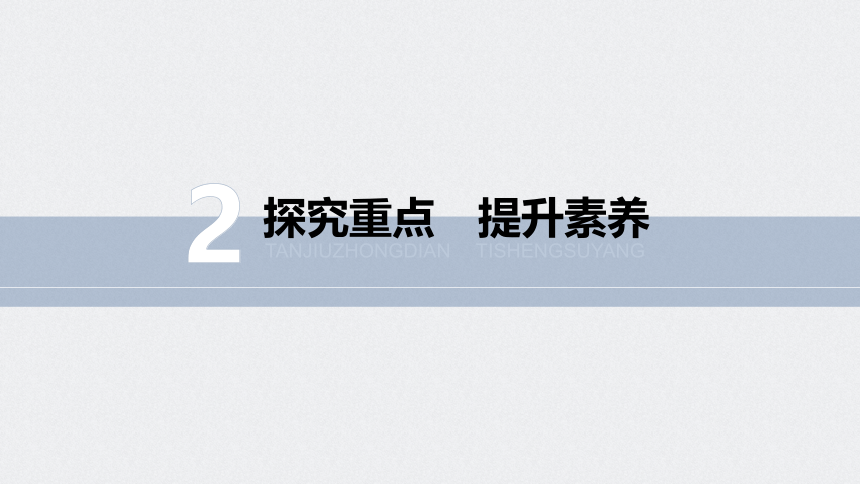

探究重点　提升素养
2
一、波的形成及特点

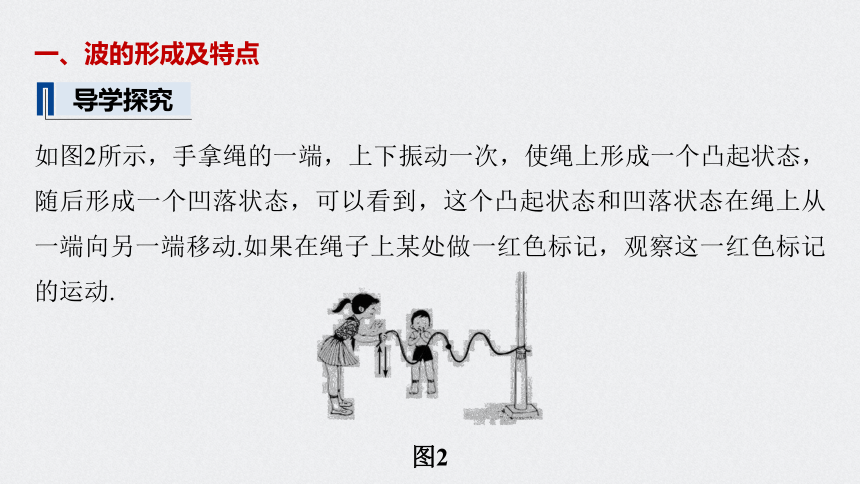

如图2所示，手拿绳的一端，上下振动一次，使绳上形成一个凸起状态，随后形成一个凹落状态，可以看到，这个凸起状态和凹落状态在绳上从一端向另一端移动.如果在绳子上某处做一红色标记，观察这一红色标记的运动.
导学探究
图2
(1)红色标记有没有随波迁移？
答案　没有，红色标记只在竖直方向上下振动.
(2)当手停止抖动后，绳上的波会立即停止吗？
答案　不会，当手停止抖动后，波仍向右传播.
1.机械波的形成
知识深化
2.波的特点
(1)像绳波这种一维(只在某个方向上传播)机械波，若不计能量损失，各质点的振幅相同.
(2)各质点都在做受迫振动，所以各质点振动的周期(频率)均与波源的振动周期(频率)相同.
波源
介质
质点间的相互作用
前一质点带动后一质点
以振动的形式向外传播　
机械波
(3)离波源越远，质点振动越滞后，但每一个质点的起振方向与波源起振方向相同.
(4)机械波向前传播的是振动这种运动形式，各质点只在各自的平衡位置附近振动，并不随波迁移.
3.振动和波动的联系
(1)振动是波动的原因，波动是振动的结果；有波动必然有振动，有振动不一定有波动.
(2)波动中各质点振动的性质、频率和振幅与波源相同.
例1　如图3所示，是某绳波形成过程的示意图.质点1在外力作用下沿竖直方向做简谐运动，带动2、3、4…各个质点依次上下振动，把振动从绳的左端传到右端.已知t＝0时，质点1开始向上运动，t＝
时，1到达最上方，5开始向上运动.问：
命题角度1　波的形成
图3
(1)t＝
时，质点6、10、14的运动状态(是否运动、运动方向)如何？
答案　见解析
解析　各质点在t＝
时的情况如图甲所示：
由图甲可知，t＝
时，质点6未达到波峰，正在向上运动，质点10、14未运动.
(2)画出t＝
时的波形图，并说明质点6、10、14的运动状态.
答案　见解析
解析　t＝
T时的波形图如图乙所示，质点6正在向下运动，质点10向上运动，质点14未运动.
波动过程中介质中各质点的运动特点
波动过程中介质中各质点的振动周期都与波源的振动周期相同，其运动特点可用三句话来描述：
(1)先振动的质点带动后振动的质点；
(2)后振动的质点重复前面质点的振动；
(3)后振动的质点的振动状态落后于先振动的质点的振动状态.
概括起来就是“带动、重复、落后”.
总结提升
针对训练1　在一条软绳上选18个等间距的质点，质点1在外力作用下首先向上振动，其余质点在相互作用力的带动下依次振动，从而形成简谐波，由波的形成及图4可知，下列说法中正确的是
A.每个质点均在其平衡位置附近自由振动
B.每个质点开始运动后，均在水平方向做
　匀速运动，在竖直方向做简谐运动
C.绳上的每一个质点开始振动时，方向都
　向上，振动周期都相同
D.绳上波的传播过程也是能量的传递过程，
　每个质点均做等幅振动，故每个质点的机械能守恒
图4
√
解析　每个质点开始振动后，只在竖直方向做简谐运动，水平方向上不随波迁移，B错误；
波的传播过程也是能量的传递过程，每个质点均做受迫振动，所受合力不为零，故每个质点的机械能并不守恒，A、D错误.
例2　(2020·襄阳四中月考)关于振动和波的关系，下列说法正确的是
①振动是波的成因，波是振动的传播
②振动是单个质点呈现的运动现象，波是许多质点联合起来呈现的运动现象
③波的传播速度就是质点振动的速度
④波源停止振动时，波立即停止传播
A.①③
B.①②
C.②③
D.①④
命题角度2　振动和波的关系
√
解析　机械波的产生条件是有波源和介质.由于介质中的质点之间相互作用，一个质点的振动带动相邻质点的振动并由近及远传播而形成波，①②正确；
波的传播速度是波形由波源向外传播的速度，而质点振动的速度和方向都随时间周期性地发生变化，③错误；
波源一旦将振动传给了介质，振动就会在介质中向远处传播，当波源停止振动时，介质仍然继续传播波源振动的运动形式，不会因波源停止振动而立即停止传播，④错误，故选B.
二、横波和纵波
如图5所示：
导学探究
图5
(1)图甲是绳波，其中质点的振动方向与波的传播方向是什么关系？
答案　相互垂直
(2)图乙是声波，其中质点的振动方向与波的传播方向是什么关系？
答案　在同一条直线上
1.横波和纵波的对比
知识深化
名称
项目
横波
纵波
概念
在波动中，质点的振动方向和波的传播方向相互垂直
在波动中，质点的振动方向和波的传播方向在一条直线上
介质
只能在固体介质中传播
在固体、液体和气体介质中均能传播
特征
在波动中交替、间隔出现波峰和波谷
在波动中交替、间隔出现密部和疏部
2.注意：水波既不是横波也不是纵波，它属于比较复杂的机械波.
例3　关于横波和纵波，下列说法正确的是
A.对于横波和纵波，质点的振动方向和波的传播方向有时相同，有时相反
B.对于纵波，质点的振动方向与波的传播方向一定相同
C.形成纵波的质点随波一起迁移
D.空气介质中只能传播纵波
√
解析　横波中质点的振动方向与波的传播方向相互垂直，纵波中质点的振动方向总是与波的传播方向在同一直线上，有时相同，有时相反，故选项A、B错误；
无论是横波还是纵波，质点都是在平衡位置附近做往复运动，不会随波迁移，故选项C错误；
因为空气介质只能通过压缩而产生相互作用力，故空气介质中只能传播纵波，故选项D正确.
三、质点振动方向的判定
“带动法”判定质点的振动方向：
(1)原理：先振动的质点带动邻近的后振动的质点.
(2)方法：在质点P靠近波源一方附近的图像上另找一点P′，P′为先振动的质点，若P′在P上方，则P向上运动，若P′在P下方，则P向下运动，如图6所示.
图6
例4　如图7所示是一列水平向右传播的横波，请标出这列波中a、b、c、d、…、h等质点在这一时刻的速度方向.
图7
答案　见解析图
解析　由波的传播特点可知，介质中先振动的质点将带动它后面的质点振动，后面质点的振动是前面质点振动的重复，比较沿波传播方向上相邻的两质点，可知后面质点的振动总是滞后于前面的质点.题图中质点c和g此时在最大位移处，速度为零，无速度方向可言.
若以此时最大位移处的c点为参考点，由波的传播方向和传播的特点可知，d点相对于c点为后面的质点，d点的振动滞后于c，要追随c运动到负的最大位移处，所以速度方向向下，e、f依次跟上，速度方向都向下；
b的振动超前，已从负的最大位移处回振，所以速度方向向上；
a超前b，已回到平衡位置，速度最大也向上；
同理以g点为参考点，可知h点速度方向向上，如图所示.
针对训练2　如图8所示，一列绳波沿着绳由左向右传播，A是波源，t时刻，波刚传到B点.下列说法正确的是
A.质点C在t时刻的振动方向向下
B.质点D的起振方向与A相反
C.质点B在t时刻的振动方向向下
D.波源A开始振动时振动方向向上
图8
√
返回
SUITANGYANLIAN　
ZHUDIANLUOSHI
随堂演练　逐点落实
3
1.(波的形成)(2020·临漳一中高二下学期期中)如图9所示为某绳波形成过程的示意图，1、2、3、4…为绳上的一系列等间距的质点，绳处于水平方向.质点1在外力作用下沿竖直方向做简谐运动，带动2、3、4…各个质点依次上下振动，把振动从绳的左端传到右端.t＝0时，质点1开始竖直向上运动，经过四分之一周期，质点5开始运动.下列判断正确的是
1
2
3
4
图9
√
2.(波的特点)关于波的形成和特点，下列说法正确的是
A.随着波的传播，介质中各质点都在沿波的传播方向运动
B.随着波的传播，介质中的各质点也将由近及远地迁移出去
C.传播波的过程中相邻各质点间必有相互作用力
D.某一横波在介质中沿水平方向传播，介质中的质点必沿竖直方向上下
　振动
1
2
3
4
√
解析　随着波的传播，介质中各质点都在各自的平衡位置附近来回振动，不随波迁移，故A、B错误；
波源的振动使质点一个个被带动，且与波源振动形式相同，且总滞后于前一个质点，可知各质点间有力的作用，故C正确；
某一横波在介质中沿水平方向传播，介质中的质点的振动方向与波的传播方向垂直，但不一定沿竖直方向，故D错误.
1
2
3
4
3.(横波和纵波)(2021·日照市莒县一中高二下月考)关于横波和纵波，下列说法正确的是
A.质点的振动方向和波的传播方向垂直的波叫纵波
B.质点的振动方向与波的传播方向在同一直线上的波叫横波
C.横波有波峰和波谷，纵波有密部和疏部
D.地震波是横波，声波是纵波
√
1
2
3
4
1
2
3
4
解析　质点的振动方向和波的传播方向垂直的波叫横波，A错误；
质点的振动方向与波的传播方向在同一直线上的波叫纵波，B错误；
横波有波峰和波谷，纵波有密部和疏部，C正确；
地震波有横波也有纵波，空气中的声波是纵波，D错误.
4.(质点振动方向的判定)一列横波沿绳子向右传播，某时刻绳子形成如图10所示的形状，对此时绳上A、B、C、D、E、F六个质点，下列说法正确的是
A.质点B向右运动
B.质点D和质点F的速度方向相同
C.质点A和质点C的速度方向相同
D.从此时算起，质点B比质点C先回到平衡位置
1
2
3
4
图10
√
解析　波传播时，离波源远的质点的振动落后于离波源近的质点的振动，并跟随着近的质点振动，D跟随C向上运动，F跟随E向下运动，同理，A向下运动，C向上运动，由此可知选项B、C错误；
由于此时B和C都向上运动，所以B比C先到达最大位移处，并先回到平衡位置，选项A错误，D正确.
1
2
3
4
返回
KE
SHI
DUI
DIAN
LIAN
课时对点练
4
考点一　波的形成和特点
1.(2021·烟台二中高二月考)关于振动和波的关系，下列说法正确的是
A.如果波源停止振动，在介质中传播的波也立即停止传播
B.发声体在振动时，一定会产生声波
C.波动的过程是介质中的质点由近及远的传播过程
D.波动的过程是质点的运动形式及能量由近及远的传播过程
√
基础对点练
1
2
3
4
5
6
7
8
9
10
11
12
解析　波源停止振动，介质中的质点仍然在振动，所以波仍继续传播，选项A错误；
产生机械波的条件之一是必须有介质，选项B错误；
在振动过程中介质中的质点不随波的传播而迁移，只是向外传播信息和能量，选项C错误，D正确.
1
2
3
4
5
6
7
8
9
10
11
12
2.在一平静的湖面上漂浮着一轻木块，向湖中投入一石块，在湖面上激起水波，关于木块的运动情况，以下说法正确的是
A.因为“随波逐流”，木块将被推至远处
B.因不知道木块离波源的远近如何，所以无法确定木块的运动情况
C.无论木块离波源的远近如何，它都不能被波推动，最多只能在湖面上
　做上下振动
D.木块被推动的距离与木块的质量大小和所受水的阻力的大小等情况有关
1
2
3
4
5
6
7
8
9
10
11
12
√
解析　波传播的是振动这种形式，各质点在各自平衡位置附近做简谐运动，并不随波迁移，故A、B、D错误，C正确.
3.关于机械波的说法不正确的是
A.相邻的质点要相互做功
B.机械波在真空中也能传播
C.波源开始时怎样振动，其他质点开始时就怎样振动
D.除波源外，波中各质点都做受迫振动
√
1
2
3
4
5
6
7
8
9
10
11
12
解析　机械波是由于介质中前面的质点带动后面的质点运动，使波源的振动形式与波源的能量向远处传播而形成的，前、后相邻质点间存在相互作用力，因而相互做功，故A正确；
机械波的传播必须有介质，在真空中不能传播，故B错误；
波源依次带动后面的质点，每个质点都做受迫振动，每个质点的振动频率都与波源的振动频率相同，并且都“仿照”波源振动，故C、D正确.
1
2
3
4
5
6
7
8
9
10
11
12
4.如图1所示，1、2、3、4…是某绳(可认为是均匀介质)上一系列等间距的质点，开始时绳处于水平方向，质点1在外力作用下沿竖直方向做简谐运动，带动2、3、4…各个质点依次上下振动，把振动从绳的左端传到右端.已知t＝0时，质点1开始向下运动，经过二分之一周期时，质点9开始运动，则在二分之一周期时刻，下列说法正确的是
A.质点3向上运动
B.质点5所受回复力为零
C.质点6的加速度向下
D.质点9的振幅为零
1
2
3
4
5
6
7
8
9
10
11
12
图1
√
1
2
3
4
5
6
7
8
9
10
11
12
解析　经过二分之一周期，质点9开始运动，此时质点9开始向下运动，其位移为零，但振幅不为零，选项D错误；
质点5到达最低点，质点3向上运动，选项A正确；
质点5在波谷，此时的回复力最大，选项B错误；
质点6在平衡位置以下向下运动，加速度向上，选项C错误.
考点二　横波和纵波
5.区分横波和纵波的依据是
A.是否沿水平方向传播
B.质点振动的方向和波传播的远近
C.质点振动的方向和波传播的方向是相互垂直还是在同一直线上
D.质点振动的快慢
1
2
3
4
5
6
7
8
9
10
11
12
√
6.某地区地震波中的横波和纵波传播速率分别约为4
km/s和9
km/s.一种简易地震仪由竖直弹簧振子P和水平弹簧振子H组成(如图2所示).在一次地震中，震源在地震仪下方，观察到两振子相差5
s
开始振动，则
A.P先开始振动，震源距地震仪约36
km
B.P先开始振动，震源距地震仪约25
km
C.H先开始振动，震源距地震仪约36
km
D.H先开始振动，震源距地震仪约25
km
1
2
3
4
5
6
7
8
9
10
11
12
图2
√
1
2
3
4
5
6
7
8
9
10
11
12
考点三　质点振动情况的判定
7.一列横波沿x轴正方向传播，某时刻的波形如图3所示，质点a、b均处于平衡位置.则下列说法正确的是
A.该时刻质点a正向下运动
B.该时刻质点b正向上运动
C.该时刻质点a、b的速度相同
D.质点a、b的振动周期相同
√
1
2
3
4
5
6
7
8
9
10
11
12
图3
解析　由“带动法”知该时刻质点a正向上运动，质点b正向下运动，A、B错误；
该时刻质点a、b速度大小相等，但方向相反，C错误；
质点a、b的振动周期都等于波源的振动周期，因此质点a、b的振动周期相同，D正确.
1
2
3
4
5
6
7
8
9
10
11
12
8.(2021·福建龙岩高中月考)振源A带动细绳上下振动，某时刻在绳上形成的横波波形如图4所示，规定绳上各质点向上运动的方向为位移x的正方向，从波传播到细绳上的P点开始计时，下列四幅x－t图像中能表示P点振动图像的是
1
2
3
4
5
6
7
8
9
10
11
12
图4
√
解析　由波形可知，波向右传播，开始计时时P点在平衡位置且将向下振动，故A正确.
1
2
3
4
5
6
7
8
9
10
11
12
9.如图5所示为一列横波在某时刻的波形图，a、b、c、d为介质中的四个质点，a在波峰，d在波谷，c在平衡位置，b的位移大小等于振幅的一半.四个质点的加速度大小分别为aa、ab、ac、ad，速度大小分别为va、vb、vc、vd，则
1
2
3
4
5
6
7
8
9
10
11
12
能力提升练
A.ac＜abB.ac＞ab＞aa＝ad＝0
C.va＝vd＞vb＞vc
D.a、b的加速度方向与c、d的加速度方向相反
图5
√
解析　质点所受回复力的大小与位移的大小成正比，因而加速度的大小与位移的大小成正比，所以四个质点的加速度大小关系为aa＝ad＞ab＞ac，A正确，B错误；
1
2
3
4
5
6
7
8
9
10
11
12
而质点越衡位置速度越大，位移越大则速度越小，所以四个质点的速度大小关系为va＝vd＜vb＜vc，C错误；
a、b的加速度方向与d的加速度方向相反，c的加速度为零，D错误.
10.一列波沿水平方向向左传播，某时刻的波形如图6所示.P为介质中的一个质点，从该时刻开始的一小段时间内，P的速度v和加速度a的大小变化情况是
A.v变小，a变大
B.v变小，a变小
C.v变大，a变大
D.v变大，a变小
1
2
3
4
5
6
7
8
9
10
11
12
图6
√
解析　由题图可知，质点P在该时刻向下运动，即向最大位移处运动，则质点的速度逐渐减小，加速度逐渐增大，故A正确.
11.(2020·济南市期末)一列波在介质中向某一方向传播，如图7所示为此波在某一时刻的波形图，并且此时振动还只发生在M、N之间，已知此波的周期为T，Q质点的速度方向在波形图中是向下的，下列说法正确的是
1
2
3
4
5
6
7
8
9
10
11
12
图7
√
1
2
3
4
5
6
7
8
9
10
11
12
12.如图8甲所示为波源的振动图像，图乙为均匀介质中同一条直线上等间距的质点在t＝1
s时的振动状态，其中质点4刚开始振动.请在图丙中画出t＝5
s时质点的振动状态.
1
2
3
4
5
6
7
8
9
10
11
12
图8
答案　见解析图
解析　由题图甲知波源振动周期T＝4
s，
根据波传播的规律知t＝5
s时，波源出现在波峰，质点16起振.如图所示.
1
2
3
4
5
6
7
8
9
10
11
12
返回
本课结束
