人教版九年级物理上册《15.4电流的测量》课件 (24页ppt）

(共24张PPT)
1
情景导入
水轮机

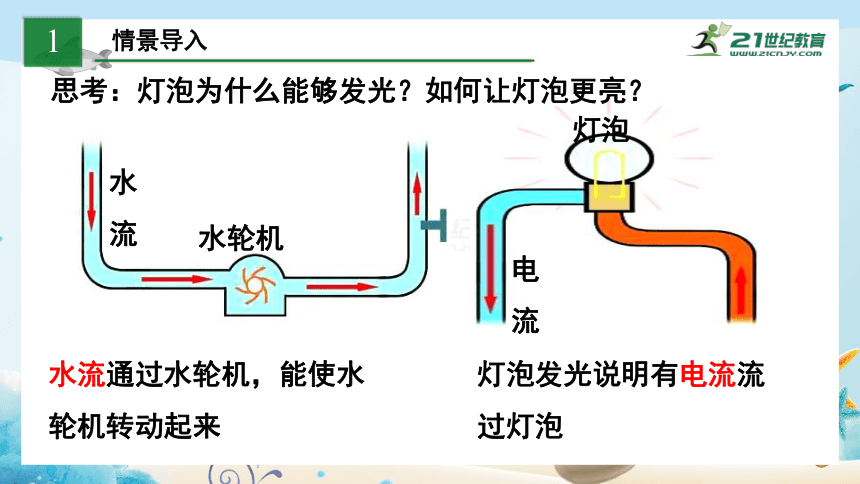

水流通过水轮机，能使水轮机转动起来
灯泡发光说明有电流流过灯泡
水流
灯泡
电流
思考：灯泡为什么能够发光？如何让灯泡更亮？
类比法：水的定向移动形成水流，电荷的定形成电流。
由两个对象的某些相同或相似的性质，推测它们在
其他性质上也有可能相同或相似的一种推理方法。
方法介绍
九
上
物
理
2020
第4节
电流的测量
学习目标
知道电流表的用途、符号；知道正确使用电流表的规则，并会将电流表正确接入电路中，画出相应的电路图；能认识电流表的量程，正确读出电流表的示数。
02
认识电流的大小；知道电流的单位、符号；了解生活中一些用电器的电流值
。
01
1.电流（I）：表示电流强弱的物理量。
2.单位：安培，简称安，符号是A。
电流的常用单位：
　　毫安（mA）
1
mA=10-3
A
　　微安（mA）
1
mA
=10-6
A
电流的强弱
安培（1775-1836）
安培是法国的科学家，他在物理、化学、数学等方面都有很深的造诣，安培在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”，为了纪念他，物理学中用安培作为电流的单位。

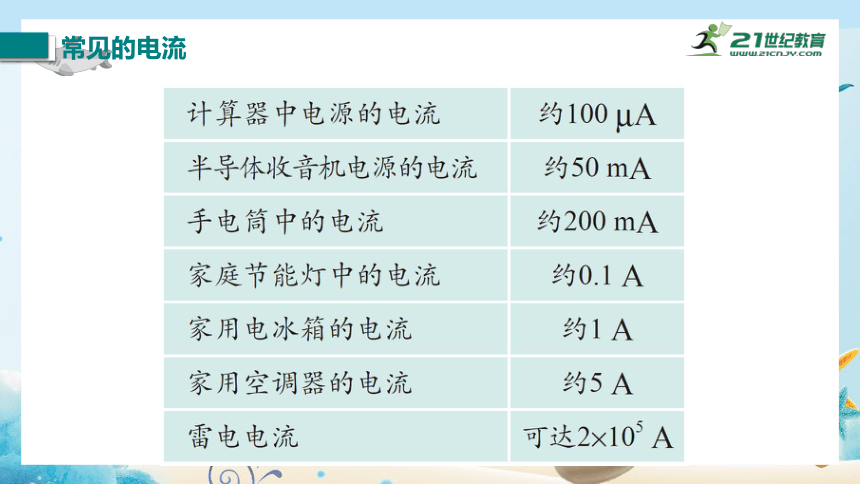

常见的电流
刻度盘
调零螺母
正接线柱
负接线柱
量程为0～0.6
A
量程为0～3
A

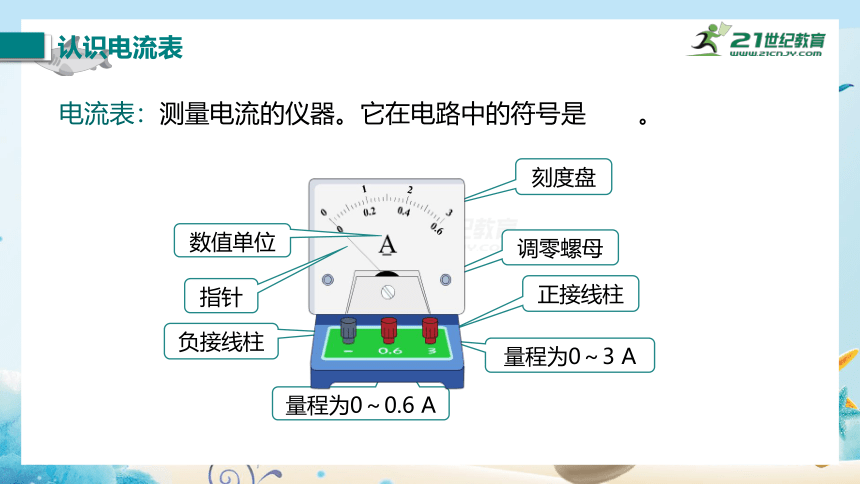

电流表：测量电流的仪器。它在电路中的符号是
。
数值单位
指针
认识电流表

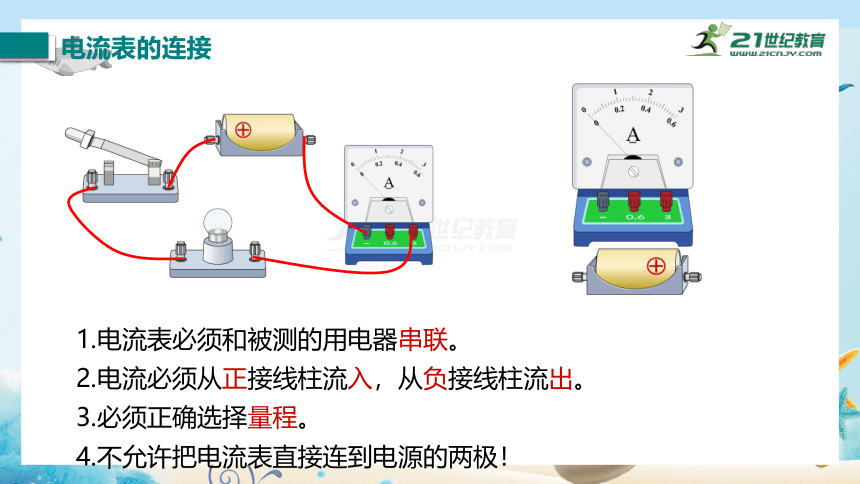

1.电流表必须和被测的用电器串联。
2.电流必须从正接线柱流入，从负接线柱流出。
3.必须正确选择量程。
4.不允许把电流表直接连到电源的两极！
电流表的连接
在用电流表测串联电路的实验中，如图所示。
1.当把最后一根导线连入电路中的时候，电流表指针立刻偏转的原因是___________________________。
2.闭合开关电流表立即偏转过最大刻度的原因
可能是_______________________。
3.闭合开关电流表指针立刻向左反偏的原因是___________________________。
4.闭合开关前发现电流表的指针指在0.02A处的原因是________________。
5.闭合开关后发现电流表的指针偏转幅度很小的原因是_______________________。
连接电路时，开关没有断开
电流表的量程选择太小
电流表的正负接线柱接反了
没有进行校零
电流表的量程选择太大
例题
L2
L1
A
开关控制
，电流表A1
测
的电流，电流表A2
测_______
的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
练一练
　　2．根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
练一练
2
知识点三
含有电流表的电路连接与设计
1.根据电路连接实物图
2.根据电路连接实物图
3.连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5A），并画出电路图。
L2
L1
S
L2
L1
A
4.开关控制
，电流表A1
测
的电流，电流表A2
测
的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
L2
L1
L2
L1
A1
A2
A2
A1
5.根据电路连接实物图
3
课堂小结
电流
电流表
定义
测量
使用方法
　　1.以下电路中，电流表连接方法正确的是（
）
A
A
A
A
B
A
A
C
D
随堂训练
2.关于电流表的使用，下列说法中不正确的（
）
A.使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B.电流表要并联在被测电路中
C.当电路中的电流不可预先估计时，要用试触的方法来选定合适的量程
D.绝不允许不经过用电器把电流表直接接到电源的两极上
B
3.某学生使用电流表时，根据电路中的待测电流，应选用0～0.6A的量程，但误将“-”和“3”两接线柱接入电路。这样做的结果是（
）
A.指针摆动角度大
B.指针摆动角度小，读数更准确
C.指针摆动角度小，会损坏电表
D.指针摆动角度小，读数不精确
D
4.如图所示，当开关S闭合时，将发生的现象是（
）
A.灯可能被烧坏
B.电流表可能被烧坏
C.灯和电流表都可能被烧坏
D.不发生任何事故
B
A
