温故知新
1.电流：表示电流
的物理量，用
表示。
2.单位：国际单位：
，简称安，用
表示；
常用单位：毫安（mA）和微安（μA）。
3.测量仪器：电流表。符号：
4.电流表的连接方法：（1）
联在电路中；
（2）电流
入
出；
（3）不超
；
（4）
与电源直接相连。
强弱
I
安培
A
串
正
负
量程
不能
A
温故知新

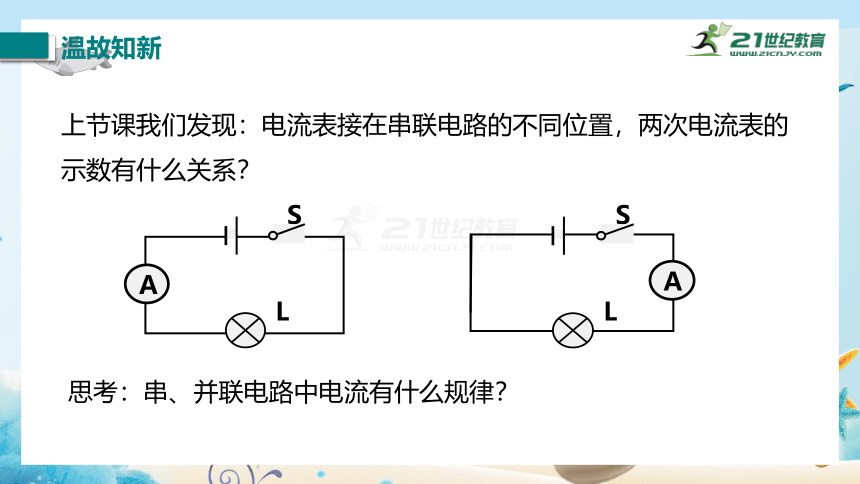

上节课我们发现：电流表接在串联电路的不同位置，两次电流表的示数有什么关系？
思考：串、并联电路中电流有什么规律？
S
L
A
S
L
A
九
上
物
理
2020
第5节
串并联电路中电流的规律
学习目标
2.会正确使用电流表测量并联电路的电流。
02
1.会正确使用电流表测量串联电路的电流。
01
03
3.会利用串、并联电路中电流的规律来分析相关的问题。
2

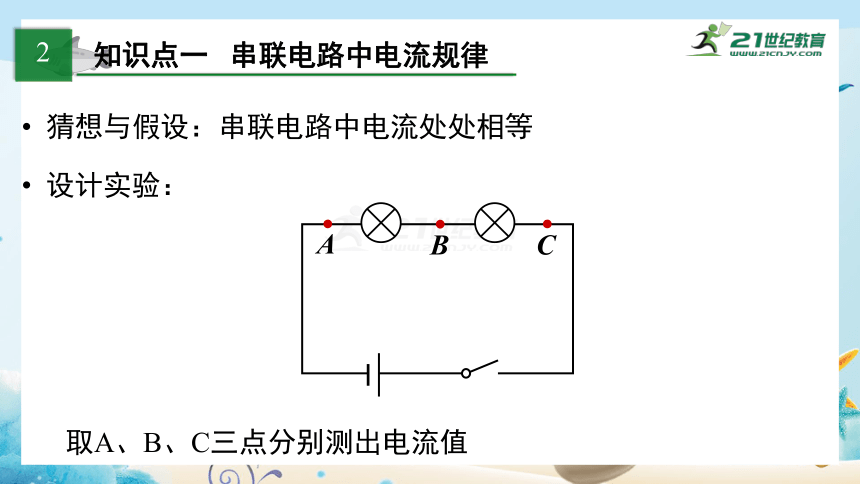

知识点一
串联电路中电流规律
猜想与假设：串联电路中电流处处相等
设计实验：
A
B
C
取A、B、C三点分别测出电流值

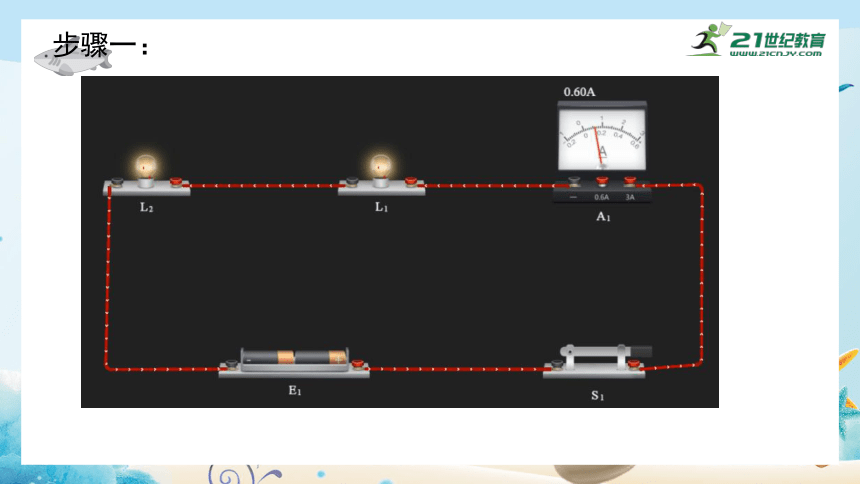

步骤一：

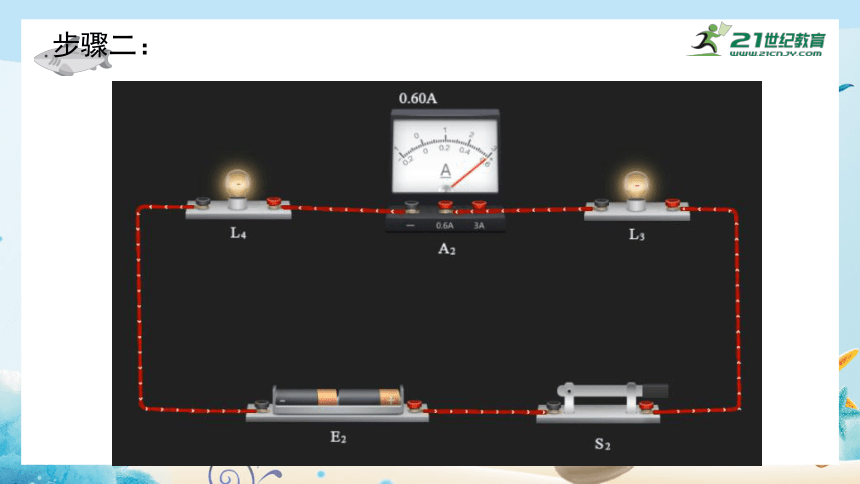

步骤二：

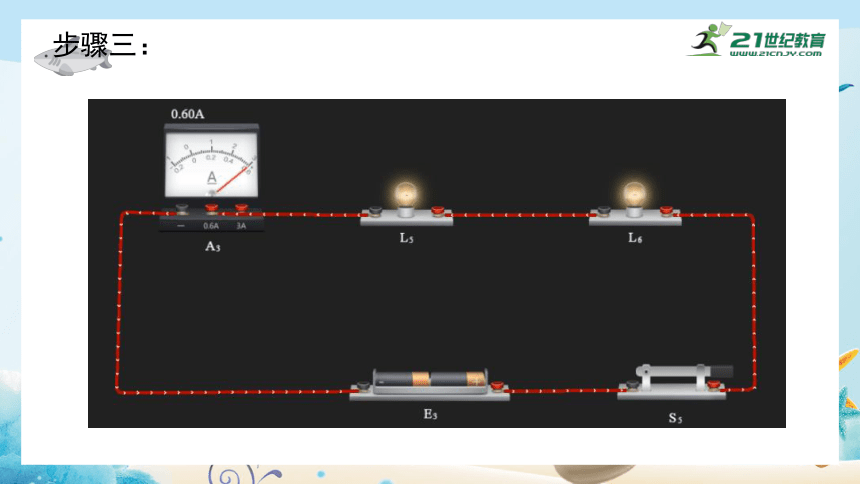

步骤三：

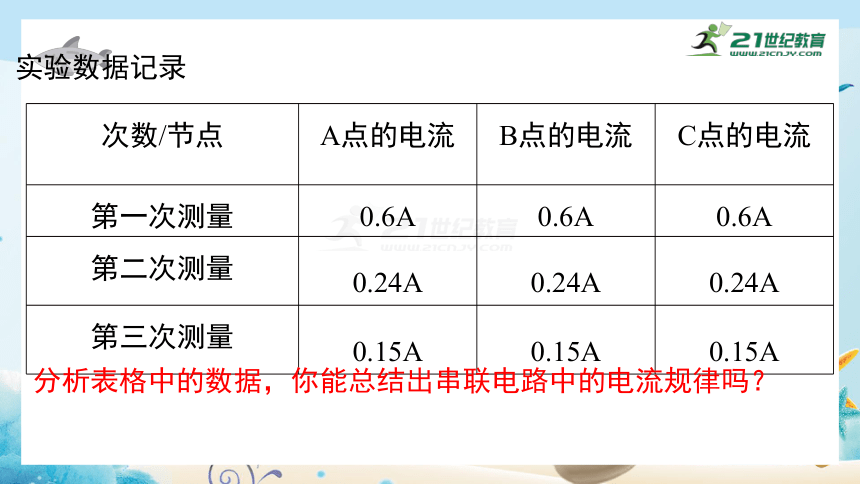

次数/节点
A点的电流
B点的电流
C点的电流
第一次测量
0.6A
0.6A
0.6A
第二次测量
0.24A
0.24A
0.24A
第三次测量
0.15A
0.15A
0.15A
实验数据记录
分析表格中的数据，你能总结出串联电路中的电流规律吗？
实验结论：
串联电路中电流规律：串联电路中电流处处相等
在实验中你还有什么发现？
预设回答：无论灯泡规格是否相同，电路中电流始终相同。
重点归纳：
1.为了得到普遍性的规律，应换用不同规格的灯泡进行多次实验。
2.
实现多次测量的方法：
(1)换用不同规格的灯泡，再测出电路中各点的电流。
(2)换用不同规格的电源，再测出电路中各点的电流。
3.
注意：
(1)连接电路时开关应断开；
(2)电流表应串联在电路中；
(3)用试触法选择电流表的量程；
(4)电流表的正负接线柱不能接反；
(5)不能将电流表直接连接在电源两极上。
(6)对串联电路，从电源正极开始，按电路图依次将各元件连接起来，直到电源负极。
例2.在“探究串联电路中各点的电流有什么关系”时，小明设计实验如下：
把两个灯泡L1、L2串联起来接到如图所示电路中，分别把图中A、B、C各点断开，把__________接入，测量流过的电流，看看它们之间有什么关系.换上另外两个小灯泡，再次测量三点的_________，看看是否还有同样的关系.
电流表
电流
流过A、B、C各点的电流大小可能存在什么关系？
并联电路中电流的规律
猜想
L1
L2
L1
A
B
C
1.设计实验电路；
2.根据电路图连接电路；
3.进行测量，将测量数据记录在表格中；
4.换上另外两个规格不同的小灯泡，再次实验。
设计和进行实验
L1
L2
L1
A
B
C
点击按钮播放动画
动画演示
并联电路中，干路电流等于各支路电流之和。
次数
A点电流IA/A
B点电流IB/A
C点电流IC/A
1
2
3
实验数据
收集数据与分析
分析结论：
如图所示，电流表A2测的是_______的电流，电流表A1测的是______的电流，A1和A2的读数分别为I1和I2，比较其大小，则I1______I2。
灯L1与L2并联
干路
灯L2
由并联电路中电流的规律可知，干路电流总比每一条支路的电流要大，所以I1＞I2。
＞
例题
如图所示，当开关闭合后，三个电流表的示数分别用I1、I2、I3表示，则它们的关系是（
）
A.I1＞I2＞I3
B.I1＜I2＜I3
C.I1-I2=I3
D.I1=I2+I3
A1在干路测L1、L2、L3三条支路的总电流，所以I1最大。
A2测L2、L3两条支路的总电路，A3测L3的电流，所以I2＞I3，所以I1＞I2＞I3。
A
练一练
串联电路
并联电路
电流规律
表达式
课堂小结
电流处处相等
干路电流等于各支路电流之和
I＝I1＝I2
I＝I1＋I2
A.I3＜I2
B.I1=I2+I3
C.I3=I1+I2
D.I2＜I1
课堂训练
1.如图所示是三个灯泡L1、L2、L3组成的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（
）
【解析】由电路图看出，L1、L2并联；
电流表A1测量灯泡L1中的电流，电流表A2测量灯泡L2和L3支路中的电流，电流表A3测量干路电流；
根据并联电路中电流的规律可知：干路电路等于各支路电流的和，即I3=I1+I2．
C
2.小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路．当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（
）
A.A1的示数变大，A2的示数不变
B.A1的示数变小，A2的示数变大
C.A1的示数变大，A2的示数变小
D.A1的示数不变，A2的示数变大
【解析】开关的断开和闭合使电路的结构发生了改变，当开关断开时，只有L1一盏灯，当开关闭合时，电路为两灯并联，干路电流增大，但对原来的灯L1不影响．所以A1的示数不变，A2的示数变大．
D
3.（多选）如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路．已知通过R1和R2的电流分别为4mA
和10mA，则通过R3的电流可能（
）
A.4mA
B.6mA
C.10mA
D.14mA
BD
4.（多选）在图示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54安，下面的说法中你认为正确的是（
）
A.两个灯泡中的电流相同，都等于0.27安
B.无论断开S1或S2，电流表的读数都是0.54安
C.无论断开S1或S2，电流表的读数都是0.27安
D.电流表的读数是干路电流，大小等于L1、L2电流之和
ACD
