电的应用极为广泛，它在生产生活中是如此重要,那么,
持续电流是怎样形成的呢？电路的基本构成是怎样的？
观察与思考
第二节
电流和电路
第十五章
电流和电路

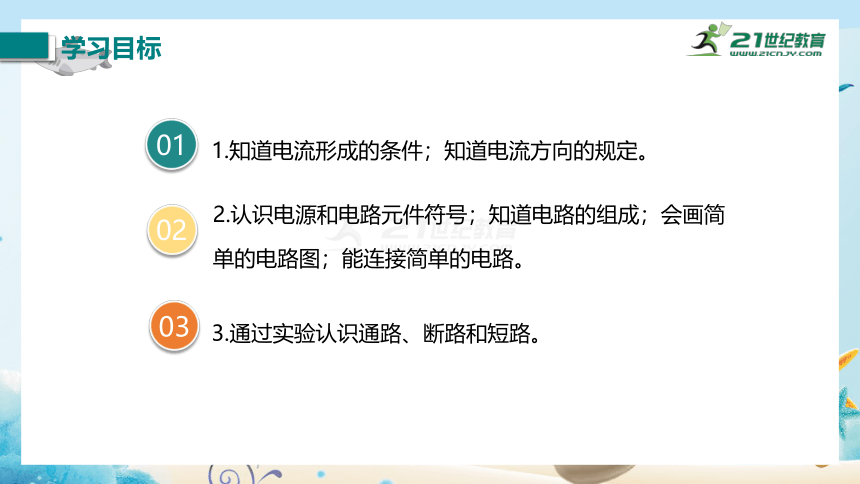

学习目标
2.认识电源和电路元件符号；知道电路的组成；会画简单的电路图；能连接简单的电路。
02
1.知道电流形成的条件；知道电流方向的规定。
01
03
3.通过实验认识通路、断路和短路。
实验：怎样使小灯泡持续发光？
电流
要想让小灯泡亮，必须要有电池，还要用导线将它们与电池连接成闭合的回路。
点击开关播放动画

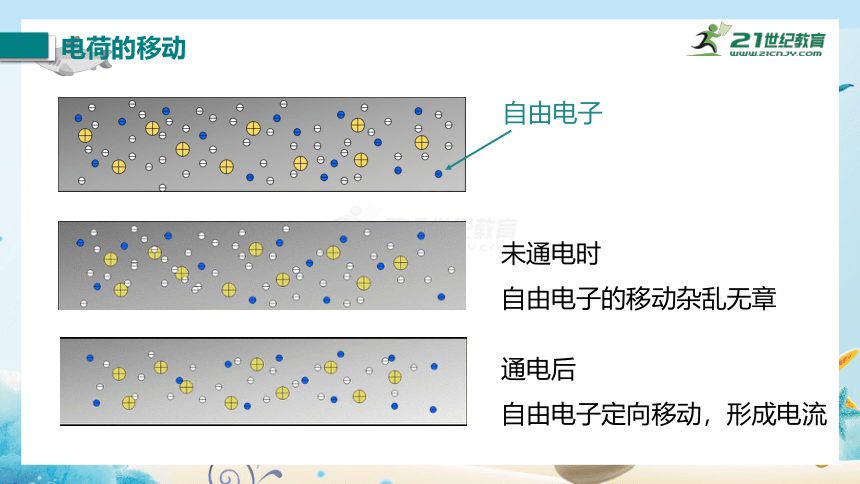

电荷的移动
自由电子
未通电时
自由电子的移动杂乱无章
通电后
自由电子定向移动，形成电流
1.闭合开关，小灯泡持续发光，表明有电荷持续地流过小灯泡。
2.电荷的定向移动形成电流。
3.正电荷定向移动的方向规定为电流的方向。
小结
4.自由电子的定向移动与电流方向相反。
5.在电源外部，电流的方向是从电源的正极流向负极；在电源内部，电流的方向是从电源的负极流向正极。
怎样使小电扇持续转动？
练一练

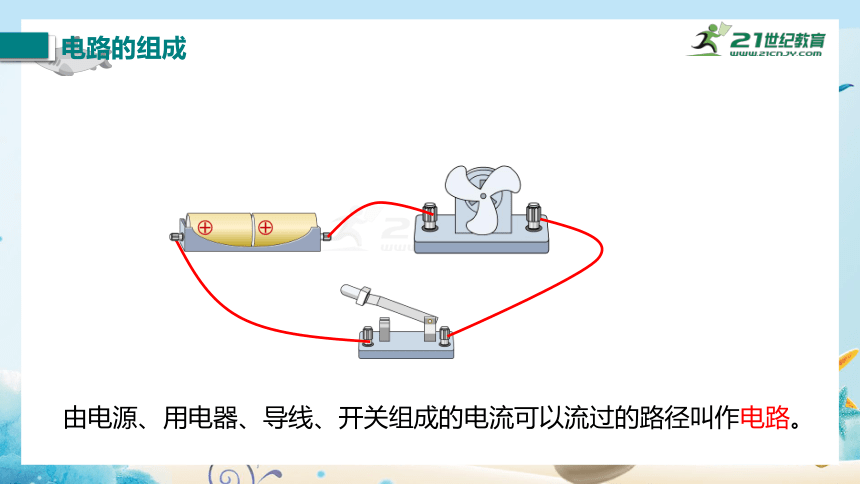

由电源、用电器、导线、开关组成的电流可以流过的路径叫作电路。
电路的组成
干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机
认识各种电源
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
认识各种开关
电视机
电冰箱
洗衣机
电风扇
台灯
微波炉
电脑
电烤箱
认识各种用电器
1.电
源：
2.用电器：
3.导
线：
4.开
关：
提供电能
消耗电能
输送电能
控制电路
只有电路闭合时，电路中才有电流。
电路元件的作用
电饭锅内部的电路令人眼花缭乱，如何使电路的表示清晰简明呢？
思考
常见的元件及其符号
电饭锅内部结构电路
用符号表示电路连接的图，叫作电路图。
电路图
实物图
-
1.要用统一符号表示元件；
2.电路图与实物图要对应，符号要布局合理，不能画在拐角处；
3.最好呈长方形，导线要横平竖直，画得简洁、整齐。
电路图作图要求
练一练
请画出以下电路的电路图。
M
连实物图
请根据电铃的电路图，用画笔代替导线，连接相应的电路。
注意：连接实物图时，导线不能交叉。
通路：处处连通，用电器能够工作的电路。
通路
断路：某处被断开，没有电流通过的电路。
断路
短路：直接用导线将电源正负极相连的电路。
电源短路时会损坏电源，甚至引起火灾！
短路
如图所示，把导线接在一个小灯泡的两端，你会看到这个小灯泡熄灭了，而另一个小灯泡还在发光，这是为什么？
短接
小灯泡被短接而熄灭，电流流经外加导线而绕过了小灯泡。
课堂小结
电流和电路
电流
定义
电路图
得到持续电流的条件
定义
方向
电路的基本构成
电路的三种状态
1.请分析如下电路图，指出连错的导线，并改正。
×
随堂训练
2.请分析如下电路图，指出连错的导线，并改正。
×
