第二节
地球仪和地图
———
地图
地
图
认识地图：

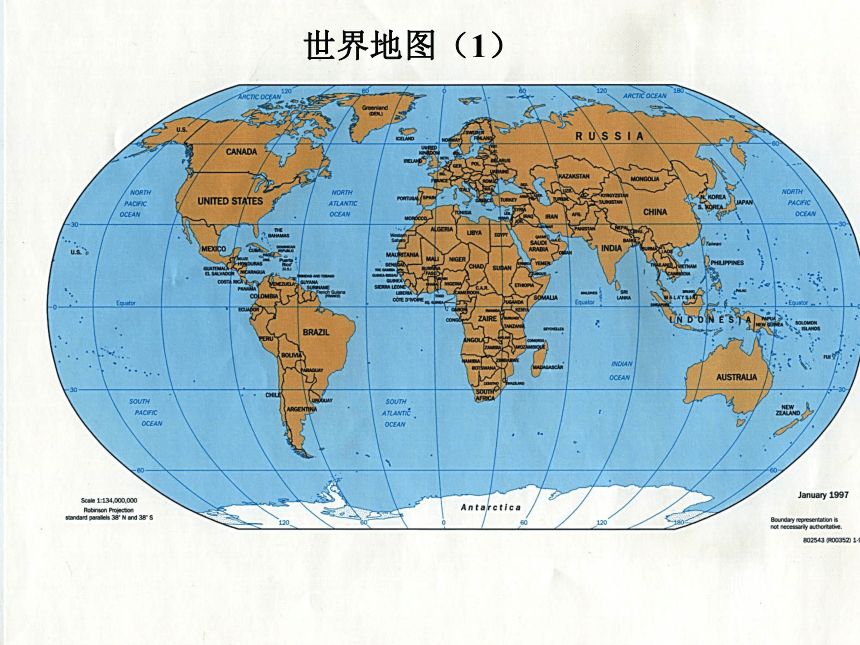

世界地图（1）
地图是以各种不同的图示符号（如符号、文字、颜色等），将地球表面的地理事物按一定的比例缩小后，表现在平面纸上的图形。
地图的定义：

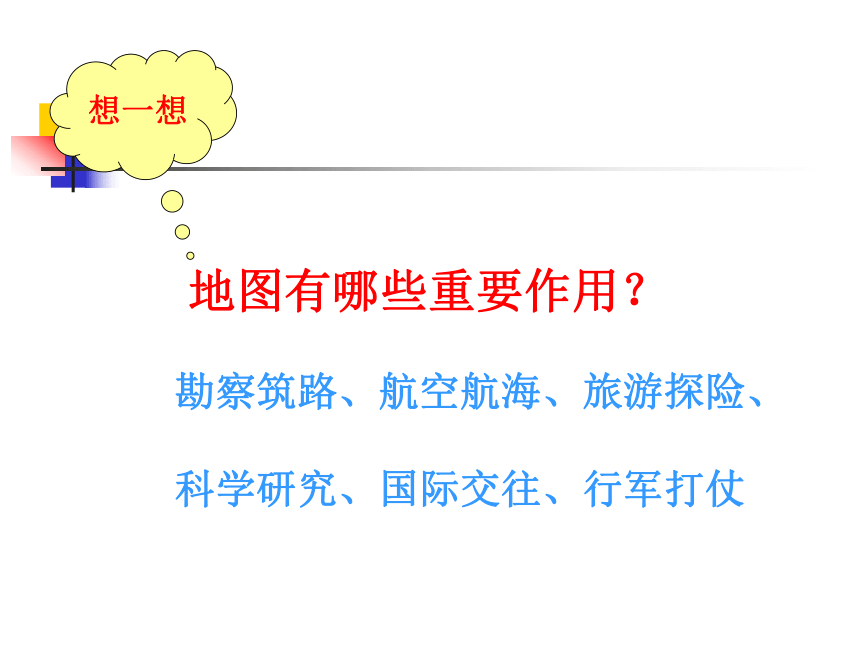

地图有哪些重要作用？
想一想
勘察筑路、航空航海、旅游探险、
科学研究、国际交往、行军打仗
用于军事
用于历史研究
关于疾病
用于农业

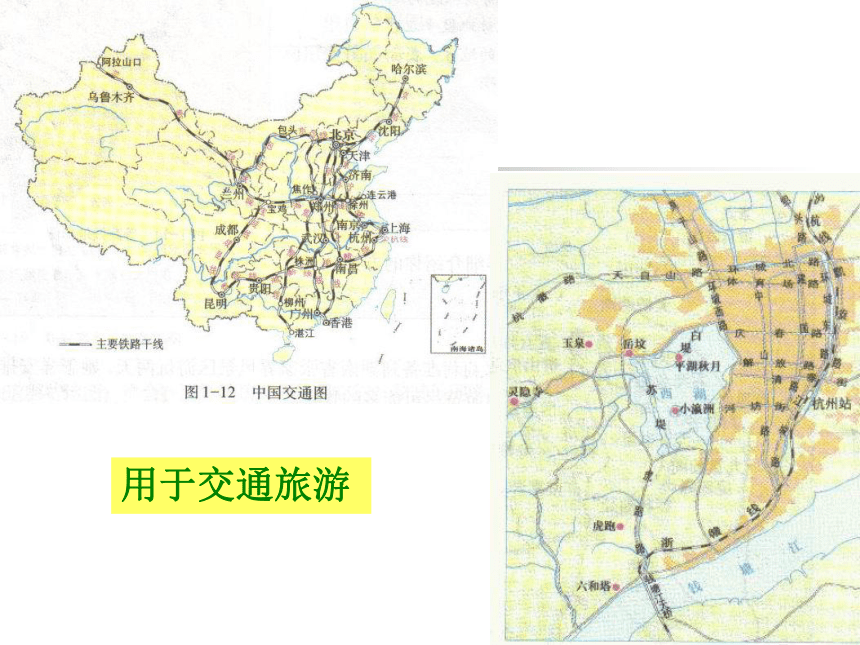

用于交通旅游
用于预测天气

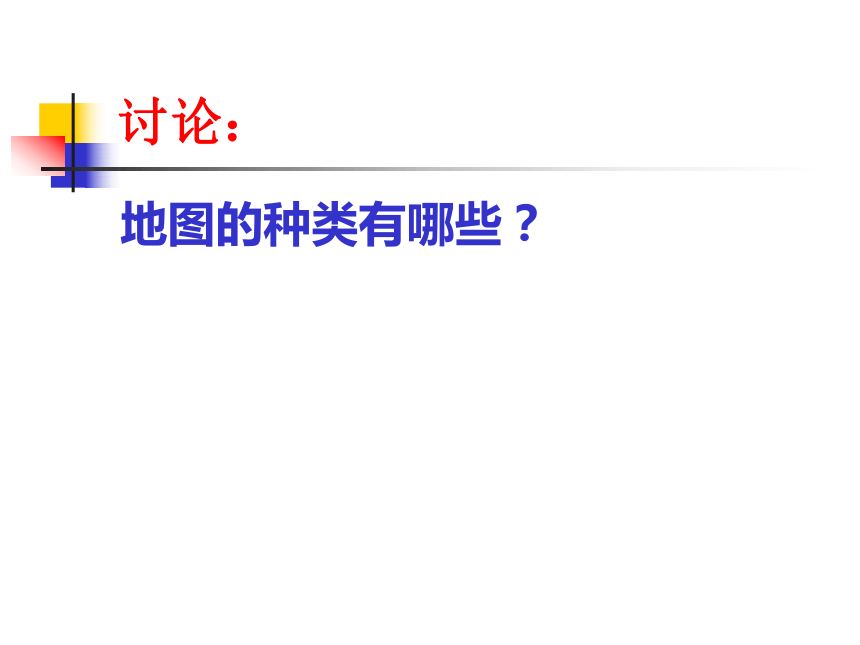

讨论：
地图的种类有哪些？
地
图
的
种
类

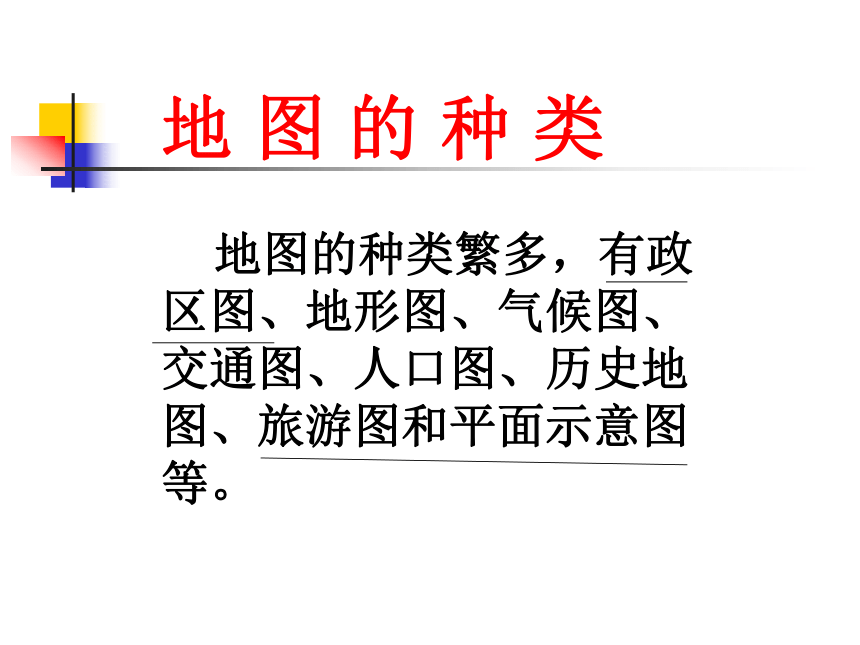

地图的种类繁多，有政区图、地形图、气候图、交通图、人口图、历史地图、旅游图和平面示意图等。
行政图
地形图
交通图
旅游图
平面示意图
气候图
地图三要素
比例尺
方向
图例与注记
比例尺
地图上的比例尺，表示图上距离比实地距离缩小的程度，所以比例尺也叫缩尺。
比例尺的计算
已知实地距离和图上距离，求比例尺：
已知比例尺和实地距离，求图上距离：
已知图上距离和比例尺，求实地距离：
比例尺＝图上距离/实地距离
图上距离＝实地距离x比例尺
实地距离＝图上距离/比例尺
比例尺的表示
数字式
1：80000000
分子为1，分子分母单位为厘米
线段式
0
50
100
150
km
200
不能漏写单位
文字式
图上1厘米代表实地距离800千米
比例尺的大小是指比例尺值的大小，比例尺
的分子均为1，所以分母越大比例尺越小
大比例尺：
>=
1：100
000
小比例尺：<
=
1：1
000
000
中比例尺：介于两者之间
比例尺的大小
（1）图中比例尺的表示方法为
式，
该比例尺的含义
；
（2）按照比例尺大小划分，上图属于
比例
尺地图。
0
450
900千米
图上一厘米代表实地距离450千米
线段式
小
如右图所示：
练一练
看书本中的中国政区图和浙江旅游图完成下表：
中国政区图
浙江旅游图
地图比例尺大或小
地图表示的范围大或小
地图表示地理事物详细或简单
练一练
看书本中的中国政区图和浙江旅游图完成下表：
中国政区图
浙江旅游图
地图比例尺大或小
小
大
地图表示的范围大或小
大
小
地图表示地理事物详细或简单
简单
详细
方向常用的三种方法：
经纬网定向法——在有经纬网的地图上，经线靠北极端的指向为北。
（站在北极，四周都是南；站在南极，四周都是北。）
指向标定法——在有方向标的地方地图上，指北的方向标指示北方（看箭头指的方向）
。
一般定向法——没有上面两种，一般的地图的方向就是按上北下南，左西右东的原则判断。
方向
方向
地图上如何辨别方向？
地面上如何辨别方向？
思考
地球仪如何辨别方向？
地图上的方向
如何在下面几幅图中确定方向？
一般地图
指向标地图
经纬网地图
思考
北
南
西
东
东北
东南
西南
西北
一
般
定
向
法
北
南
西
东
西北
东南
东北
西南
指向标定向法
E
B
A
C
北
南
东
西
经纬网定向法
同一经线上的点只存在正南正北的关系
北极点是地球上的最北点，它的四周都是南
南极点是地球上的最南点，它的四周都是北
N
M
E
B
A
C
N
K
H
同一纬线上的点只存在正东、正西的位置关系
若两地同位于东经，经度值大的在东面
若两地同位于西经，经度值大的在西面
若两地分别位于东、西经且经度之和小于1800，则东经的地点位于东面，反之在西面。
甲—120°E，30
°N
乙—110°W，30
°S
，
乙在甲的何方？
例：
答：乙在甲的东南方
利用经纬网确定方向：
90°E
0°
A
B
问：A在B的什么方向？
东南
S
小明从某地出发，一直往东走，能否回到出发点？若一直往北走，能否回到出发点？最终能到哪？
动动脑
南北方向是有起点和终点的，
东西方向没有起点和终点
一般地图的定向
面对地图，上北下南，左西右东
练一练：
1.犀牛馆在熊猫馆的什么方向？
2.小动物区在狮虎山的什么方向？
3.假如我们从南大门进入，要参观袋鼠、大象、北极熊和狮子，应选择什么样的路线？
指向标地图定向
练一练：
1.a在b的什么方向？
2.b在c的什么方向？
还是刚才的问题，你能再做一次吗？
经纬网地图定向
地球上有没有这样一个地方，它的前后左右只有一个方向？
考一考
观察北极点
观察南极点
作业：
请画出你家的平面图
1、地图是以各种不同的
，将地球表面的地理事物
表现在平面上的图形。
2、比较常用的地图有
、
和
。
3、要看懂地图先要掌握
、
、
这三个地图的基本“语言”。
4、比例尺的表示方法有
，
，
和三种形式。
巩固练习：
图式符号
缩小
政区图
旅游图
平面示意图
比例尺
方
向
图
例
文字式
数字式
线段式
5、两副图的图副大小一样，比例尺大的一副表示地区范围
，内容相对
。
6、地图的方向常用三种方法来表示：
（1）在有径纬网的地图上，经线靠北极端的指向北方，经线靠南极端的指向南方；
（2）有的地图用一个指北的方向指示北方；
（3）一般地图的方向为上北、下南、左西、右东。
小
详细
小
结：
在同样的图幅上，比例尺越大，地图上所表示的实际范围越小，但表示的内容越详细，精确度越高。比例尺越小，则表示的范围越大，内容越简单，精确度越低。
练习（1）
写出下列表格中的比例尺的其他两种形式
认识地图：
小明的爷爷第一次到学校去看小明，爷爷事先向小明打听：“你的教室在哪里？班主任老师的办公室在哪里？”小明想，如果在校门口传达室对面的墙上有一幅学校的平面示意图，就方便多了。但怎样绘制呢？
实践
用16开纸画出学校的平面示意图。
你有什么困难！
