4.1电荷与电流 同步练习（含解析）

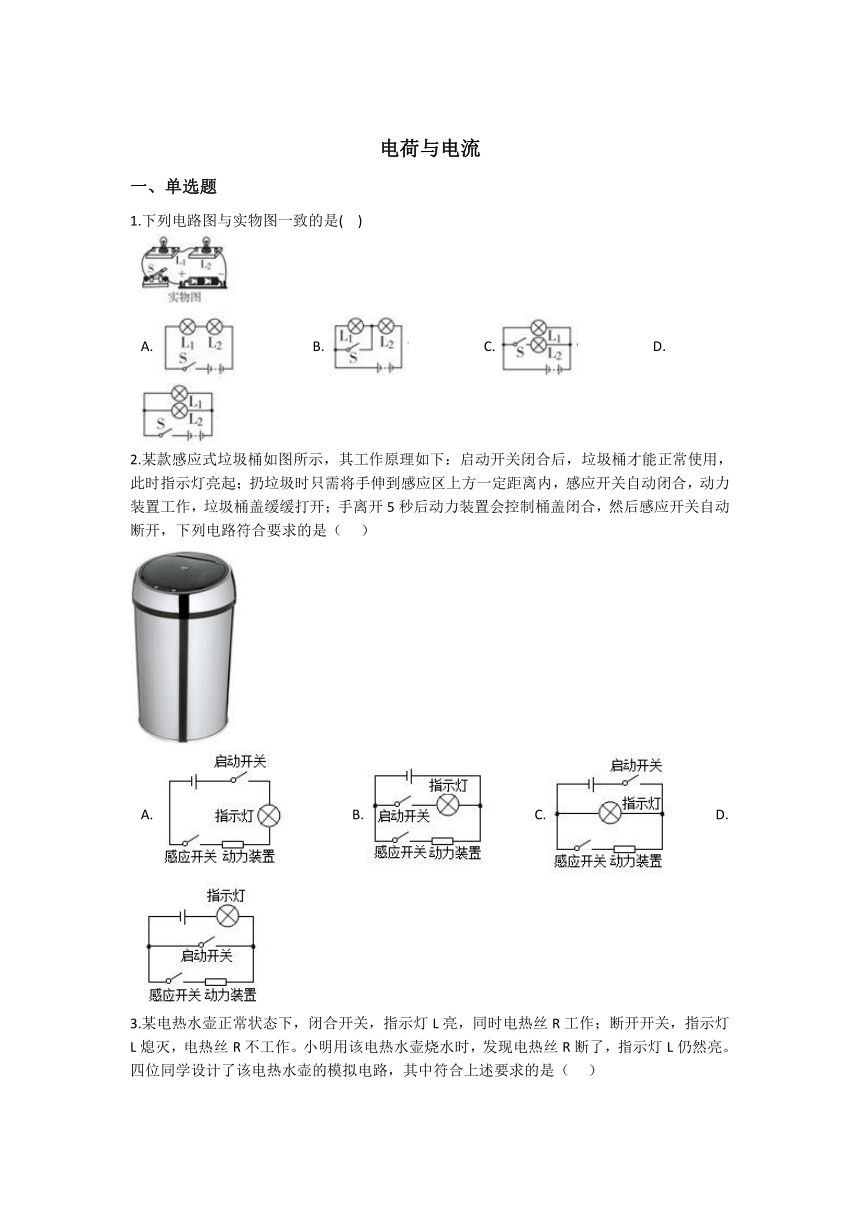

电荷与电流
一、单选题
1.下列电路图与实物图一致的是(??
)
A.???????????????????????B.???????????????????????C.???????????????????????D.?
2.某款感应式垃圾桶如图所示，其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开，下列电路符合要求的是（
???）
A.????????????B.????????????C.????????????D.?
3.某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作。小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮。四位同学设计了该电热水壶的模拟电路，其中符合上述要求的是（
???）

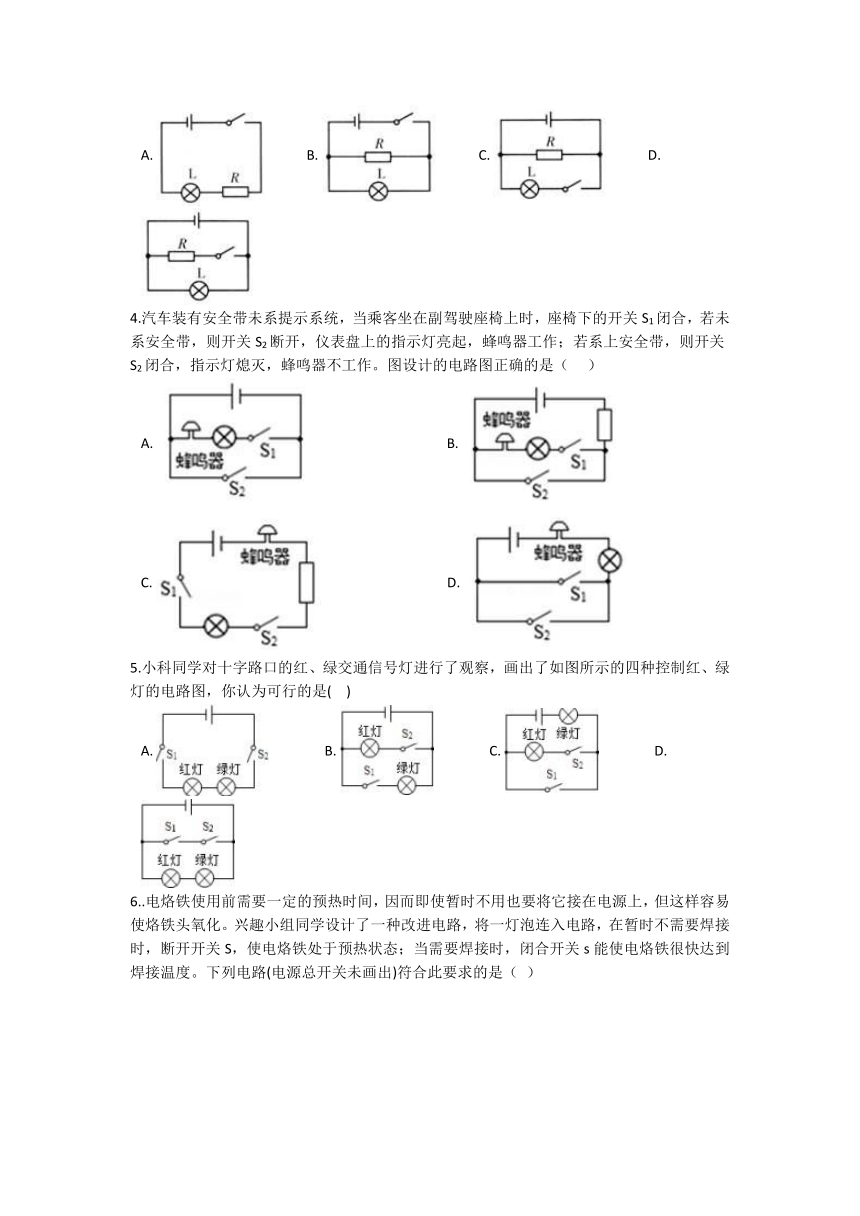

A.?????????????B.?????????????C.?????????????D.?
4.汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。图设计的电路图正确的是（
???）
A.???????????????????????????????????????B.?
C.??????????????????????????????????????D.?
5.小科同学对十字路口的红、绿交通信号灯进行了观察，画出了如图所示的四种控制红、绿灯的电路图，你认为可行的是(??
)
A.?????????????????B.?????????????????C.?????????????????D.?
6..电烙铁使用前需要一定的预热时间，因而即使暂时不用也要将它接在电源上，但这样容易使烙铁头氧化。兴趣小组同学设计了一种改进电路，将一灯泡连入电路，在暂时不需要焊接时，断开开关S，使电烙铁处于预热状态；当需要焊接时，闭合开关s能使电烙铁很快达到焊接温度。下列电路(电源总开关未画出)符合此要求的是（
）

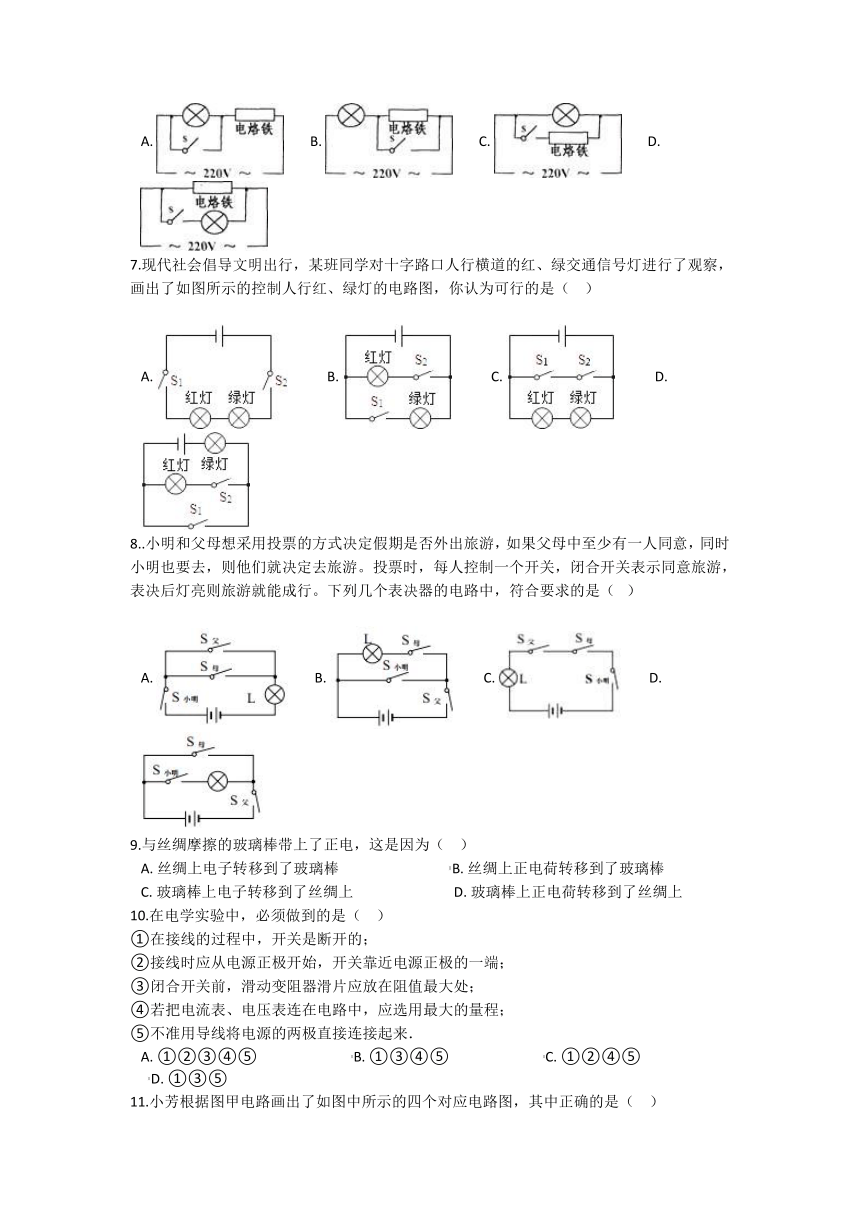

A.????????B.????????C.????????D.?
7.现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（??
）
A.????????????B.????????????C.????????????D.?
8..小明和父母想采用投票的方式决定假期是否外出旅游，如果父母中至少有一人同意，同时小明也要去，则他们就决定去旅游。投票时，每人控制一个开关，闭合开关表示同意旅游，表决后灯亮则旅游就能成行。下列几个表决器的电路中，符合要求的是（?
）
A.?????????B.?????????C.?????????D.?
9.与丝绸摩擦的玻璃棒带上了正电，这是因为（??
）
A.?丝绸上电子转移到了玻璃棒????????????????????????????????B.?丝绸上正电荷转移到了玻璃棒
C.?玻璃棒上电子转移到了丝绸上?????????????????????????????D.?玻璃棒上正电荷转移到了丝绸上
10.在电学实验中，必须做到的是（?
?）
①在接线的过程中，开关是断开的；
②接线时应从电源正极开始，开关靠近电源正极的一端；
③闭合开关前，滑动变阻器滑片应放在阻值最大处；
④若把电流表、电压表连在电路中，应选用最大的量程；
⑤不准用导线将电源的两极直接连接起来．
A.?①②③④⑤???????????????????????????B.?①③④⑤???????????????????????????C.?①②④⑤???????????????????????????D.?①③⑤

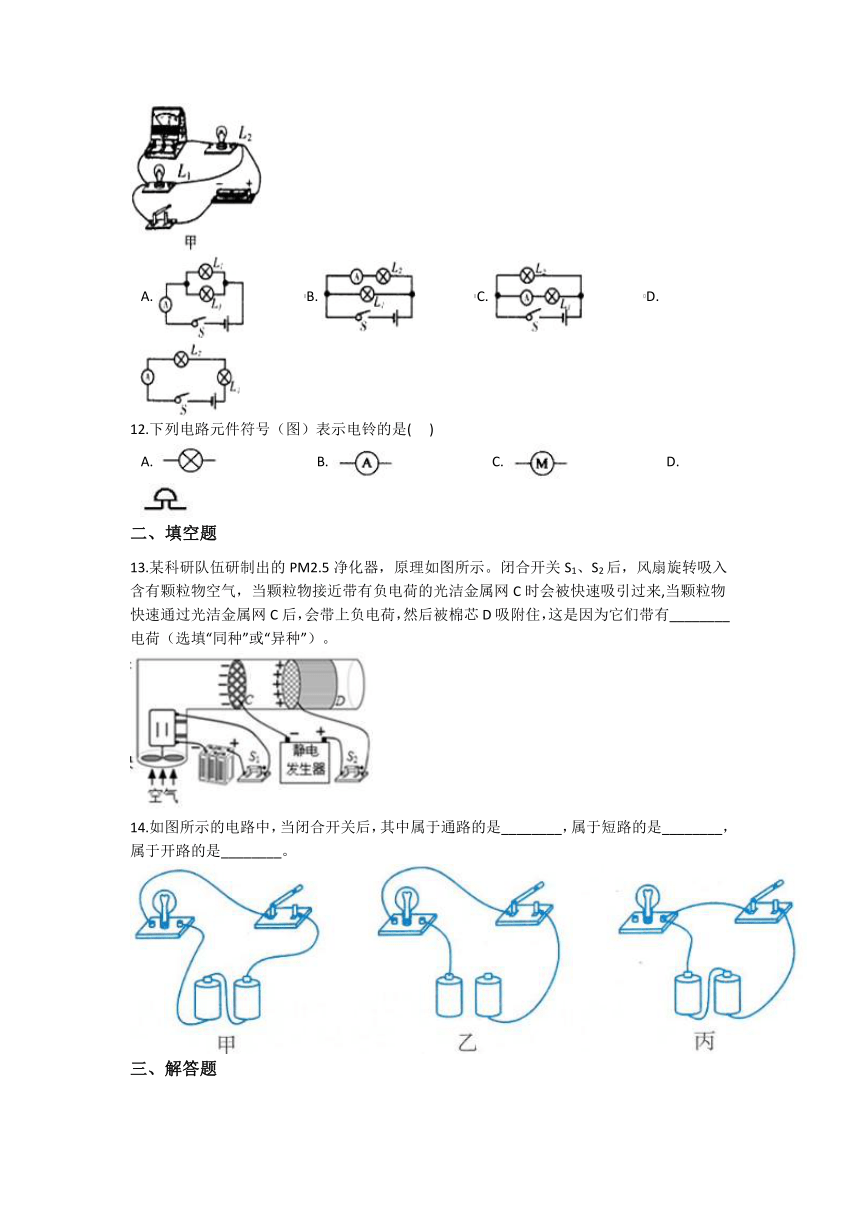

11.小芳根据图甲电路画出了如图中所示的四个对应电路图，其中正确的是（??
）
A.??????????????????B.??????????????????C.??????????????????D.?
12.下列电路元件符号（图）表示电铃的是(???
)
A.????????????????????????????B.????????????????????????????C.????????????????????????????D.?
二、填空题
13.某科研队伍研制出的PM2.5净化器，原理如图所示。闭合开关S1、S2后，风扇旋转吸入含有颗粒物空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来,当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被棉芯D吸附住，这是因为它们带有________电荷（选填“同种”或“异种”）。
14.如图所示的电路中，当闭合开关后，其中属于通路的是________，属于短路的是________，属于开路的是________。
三、解答题
15.用笔画线代替导线，把下列元件连成并联电路，开关S同时控制灯泡L1、L2
，
开关S1只控制灯泡L1
，
开关S2只控制灯泡L2
，
并画出电路图。
答案解析部分
一、单选题
1.【答案】
A
【解析】【分析】根据实物图画电路图，或根据电路图连接实物图，都要保证串并联关系和电器元件的先后顺序一致，据此分析判断。
【解答】根据实物图可知，两个灯泡串联；电流从正极出发，依次经过开关、灯泡L1和L2
，
然后回到负极，故A正确，而B、C、D错误。
故选A。
2.【答案】
C
【解析】【分析】并联是元件之间的一种连接方式，其特点是将2个同类或不同类的元件、器件等首首相接，同时尾尾亦相连的一种连接方式。通常是用来指电路中电子元件的连接方式，即并联电路。
【解答】
启动开关闭合后，垃圾桶才能正常使用，所以启动开关是总开关，控制指示灯和动力装置；启动开关闭合，指示灯亮，而感应开关闭合，动力装置才开始工作，所以指示灯与动力装置并联，且感应开关只控制动力装置；故C符合题意；
故答案为：C。
3.【答案】
B
【解析】【分析】如果两个用电器相互影响，那么它们串联；如果不相互影响，那么它们并联，据此分析判断。
【解答】当电热丝烧断后，灯泡照样发光，那么二者不相互影响，它们应该为并联；开关闭合时，二者都工作；断开时，二者都不工作，说明开关控制所有用电器，应该在干路上，故B正确，而A、C、D错误。
故选B。
4.【答案】
B
【解析】【分析】对四个选项中的电路图进行分析，哪个与题干描述一致，它就是正确选项。
【解答】A.当开关S1闭合，开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作?；开关S2闭合时，蜂鸣器和指示灯被短路，因此指示灯熄灭，蜂鸣器不工作，看似符合要求，但是这时整个电路短路，会烧坏电源，因此要在电路中串联一个保护电阻，故A错误；
B.根据A中分析可知，可以在电路中串联一个保护电阻即可，故B正确；
C.当开关S1闭合，开关S2断开，仪表盘上的指示灯不亮，蜂鸣器不工作，故C错误；
D.当开关S2闭合时，蜂鸣器找出工作，指示灯照常发光，故D错误。
故选B。
5.【答案】
B
【解析】【分析】首先判断红灯和绿灯的串并联关系，然后根据开关的控制作用判断开关的位置。
【解答】十字路口的红灯亮时，绿灯肯定不亮，因此二者不相互影响，应该并联；红灯和绿灯各有一个开关控制它们，因此两个开关应该分别和灯泡串联，故B正确。
故选B。
6.【答案】
A
【解析】【分析】串联电路的特点：1、只有一条电流的通路；
2、串联电路中任意一处断开，则整个电路不能工作，即“牵一发而动全身”
；
并联电路的特点：1、有两条以上电流的通路；
2、干路的开关控制整个电路，支路的开关只控制该支路；
3、各支路互不影响，即某支路断开不影响其他支路的工作；
【解答】断开开关，电烙铁处于预热状态，即电烙铁的功率减小；闭合开关s能使电烙铁很快达到焊接温度，说明电烙铁的功率比较大；
A、当开关断开后，电灯泡和电烙铁串联，分电压，导致电烙铁的电压减小，这时电烙铁的功率会减小；当开关闭合时，电灯泡被短路，电路中只有电烙铁接入，电功率会比较大；故A符合；
B、当开关闭合后，电烙铁被短路，不在工作，不是处于加热状态；故B错误；
C、当开关断开后，电烙铁不工作，所以不是处于预热状态；故C错误；
D、当开关断开后，电路中只有电烙铁接入电路，所以电烙铁的功率会比较大，处于加热状态而不是预热状态；故D错误；
故答案为：A。
7.【答案】
B
【解析】【分析】根据题意可知红绿交通信号灯互不干扰可以独立工作，所以两灯之间并联
【解答】A
红绿灯串联，同时亮同时灭，不符合题意；
B两等并联，工作互不影响，符合题意；
C当开关同时闭合时，电源短路，不符合题意；
D闭合S2同时工作，开关同时闭合，红灯被短路，不符合题意；
故答案为：B
8.【答案】
A
【解析】【分析】本题考查了电路设计，根据题意确定各电路元件的连接方式是正确解题的关键。根据题意，判断灯的连接方式，开关的连接方式，然后作出符合题目要求的电路图。
【解答】由题意可知，小明用的开关控制整个电路，故BD不符合题意，同时父母亲的开关并联连接后与灯泡串联，C父母开关串联不符合题意，故A符合题意。
故选A
9.【答案】
C
【解析】【分析】（1）不同物质组成的物体相互摩擦时，原子核束缚核外电子的本来不同，原子核束缚核外电子本领强的得到电子，物体因多余电子带负电，原子核束缚核外电子本领弱的失去电子，物体因缺少电子带正电．（2）摩擦起电的实质是电子的转移．
【解答】解：用丝绸摩擦过的玻璃棒带正电，是玻璃棒上的原子核束缚电子的能力弱，使一部分电子从玻璃棒上转移到丝绸上，玻璃棒因失去电子而带正电．
故选：C．
10.【答案】
D
【解析】【分析】根据电学实验中开关、电表、滑动变阻器的正确使用以及电路的三种状态的相关知识进行解答．
【解答】解：①在接线的过程中，为防止连接错误造成电源短路，开关应断开，故①正确；②开关在电路中的作用是控制电路电流的特点，与开关是否靠近电源正极一端无关，故②不正确；③闭合开关前，保护电路的滑动变阻器应处于阻值最大处，故③正确；④为了测量数据的准确，电压表和电压表应选择合适的量程，故④不正确；
⑤用导线将电源的两极直接连接起来会造成电源短路，烧坏电源，故这种情况是不允许的，故⑤正确．
综上所述，在电学实验中，必须做到的是①③⑤．
故选D．
11.【答案】
B
【解析】【分析】从实物图中可以看出，两只灯泡并联，电流表测量通过L2的电流，开关控制干路．
【解答】解：A图，两只灯泡并联，开关控制干路，电流表测量总电流，不符合题意；
B图，两只灯泡并联，开关控制干路，电流表测量通过L2的电流，符合题意；
C图，两只灯泡并联，开关控制干路，电流表测量通过L1的电流，不符合题意；
D图，两只灯泡串联，不符合题意；
故选B．
12.【答案】
D
【解析】【分析】根据电铃的电路符号分析解答。
【解答】A.
是灯泡的符号，故A错误；
B.
是电流表的符号，故B错误；
C.
是电动机的符号，故C错误；
D.
是电铃的符号，故D正确。
故选D。
二、填空题
13.【答案】
异种
【解析】【分析】同种电荷相互排斥，异种电荷相互吸引，根据电荷之间的相互作用规律解答。
【解答】C带负电荷，而D带正电荷，根据“异种电荷相互吸引”可知，颗粒物被棉芯D吸附住，这是因为它们带有异种电荷。
14.【答案】
甲；丙；乙
【解析】【分析】当开关闭合时，电路中有电流，这样的电路叫做通路，也叫作闭合电路；开关断开，或电路中某一部分断开时，电路中不再有电流，这样的电路叫做开路(或断路)。如果不经过用电器，而直接用导线将电源两极连接起来，叫做短路。
【解答】闭合开关后，甲图中电路处处连通，有电流经过，为通路；丙图中电流不经过灯泡，直接由电源的正极流回负极，为短路；乙图中，两节干电池没有用导线相连，处于断开状态，属于开路。
三、解答题
15.【答案】
解：如答图所示。
????
【解析】【分析】首先根据灯泡是否相互影响，判断灯泡的串并联关系，然后根据开关的控制作用判断开关的位置，最后连接实物，并画出电路图。
【解答】（1）如果两个灯泡串联，那么每个开关都能控制这两个灯泡，与题目描述不符，因此两个灯泡不相互影响，应该为并联；
（2）开关S能够控制两个灯泡，那么它在干路上；开关S1只控制灯泡L1
，
那么它与L1串联在同一支路；开关S2只控制灯泡L2
，
那么它与灯泡L2串联在同一支路。
实物图：①电流从正极出发，依次经过开关S、S1和灯泡L1
，
然后回到电源负极；
②分流点在开关S1与S之间，汇流点在灯泡L1与负极之间，
③将开关S2、灯泡L2依次连接在分流点和汇流点之间，如下图所示：
电路图：
