(共19张PPT)
地形图的判读
第一课时
人教版本七年级上册
引言
引言
“十一”黄金周期间，小明同学随家人去黄山游玩。因为要爬山，所以出发前做了以下攻略：

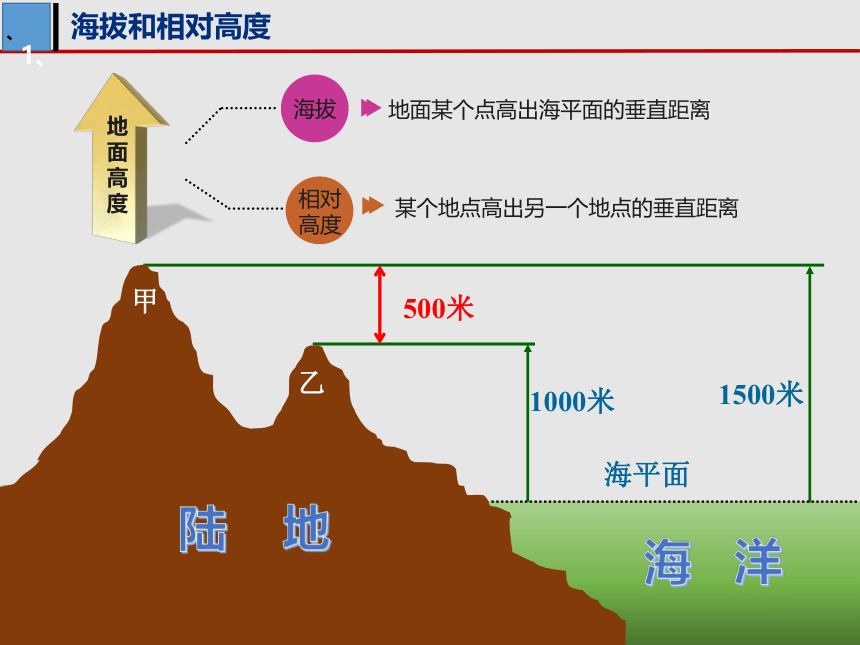

海拔和相对高度
、
1、
1000米
1500米
500米
甲
乙
海平面
地面某个点高出海平面的垂直距离
某个地点高出另一个地点的垂直距离
陆
地
海
洋
地面高度
海拔
相对
高度

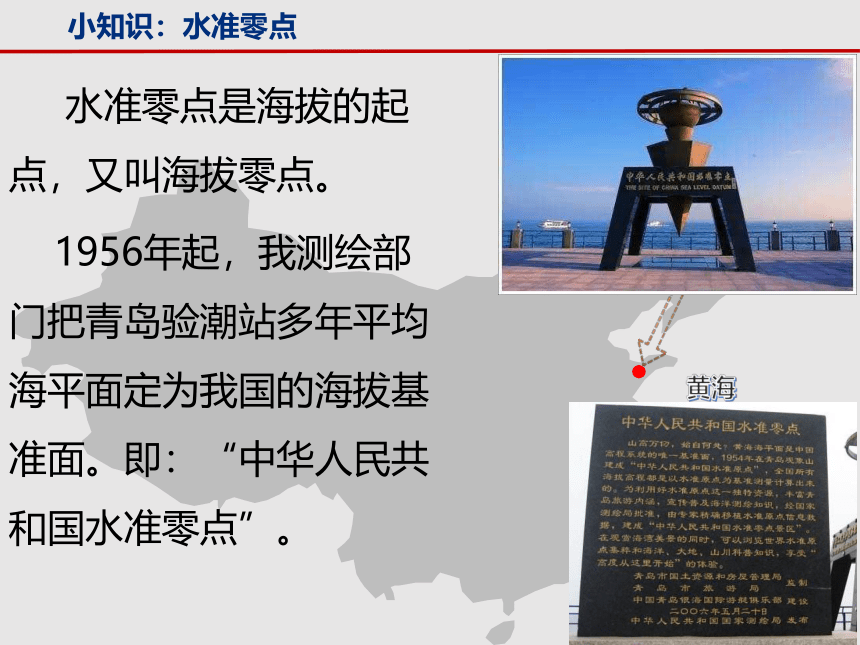

小知识：水准零点
水准零点是海拔的起点，又叫海拔零点。
1956年起，我测绘部门把青岛验潮站多年平均海平面定为我国的海拔基准面。即：“中华人民共和国水准零点”。
黄海
黄山的莲花峰海拔1864.8米
马仁奇峰海拔316米
临江桥主塔高73.5米
海拔
海拔
相对
高度
想一想：下列数据是海拔还是相对高度？
马仁奇峰海拔316米
黄山的莲花峰海拔1864.8米
练习
800米
1900米
1100米
A
B
海平面
陆
地
海
洋
1
1
分析下图完成问题：
（1）A地的海拔是（
）；B地的海拔是（
），
（2）AB地的相对高度（
）
1900米
800米
1100米
练习
2
世界最高峰珠穆拉玛峰与世界陆地最低点死海两地的相对高度是多少？
死海
珠穆朗玛峰
海
平
面
世界最高峰珠穆拉玛峰海拔8844.43米
世界陆地最低点是位于死海，-
415米，
9259.43米
等高线
2
在地图上，把海拔相同的点连接成线即是等高线
400
400
400
400
400
400
400
600
600
600
600
400
单位：米
等高距
3
等高距是多少？
同一幅地形图上，等高距相等。
10米
练习
200
400
K
a
b
判断a、b两条等高线的海拔：
K的海拔高度范围：
a:600米
b:800米
800米—1000米之间
等
高
线
地
形
图
等高线地形图
4
用等高线表示地形的地图就是等高线地形图
坡陡的地方，等高线密集
坡缓的地方，等高线稀疏
练习
小明要准备爬山了，请你帮他分析一下，是从A线路
上山容易还是从B线路上容易？为什么？
A
B
300
200
100
B线路。因为B线路等高线稀疏，坡度缓。
等高线地形图上不同的山体部位
5
不同山
体部位
山峰：等高线闭合。中间高四周低。地图中常用三角形符号表示
山谷：等高线的弯曲部分向高处凸出；
两边高、中间低（凸高为谷）易发育小溪或河流
鞍部：两个山峰之间较平缓的低地
陡崖：
等高线
重叠。
山脊：等高线的弯曲部分向低处凸出。
中间高，两边低。（凸低为脊）
图
形
名
称
对应关系
练习
300
200
400
A
400
300
200
B
200
300
400
C
D
E
山脊
山谷
鞍部
山峰
陡崖
A
山峰
B
山脊
C
山谷
D
鞍部
E
陡崖
200
300
400
200
300
400
练习：
1.甲山在乙山什么方向？相对高度是？
东北
、170米
2.B坡和H坡中，坡度较陡的是？
B
A→鞍部、G→陡崖
3.点A、点G、线段CD、线段EF
分别表示了什么地形？
CD→山脊、EF→山谷
4.有没有可能有河流的发育，若有请问出现在哪里？
EF可能发育河流。
总结
地面某个地点高出海平面的垂直距离，称为__
__
某个地点高出另一地点的垂直距离，
叫做
把各个地点的海拔标注在地图上，再把海拨高度
相同的点连接成线，就是__
通过等高线的特征，还可以识别
等常见的地形部位。
坡陡的地方等高线__
__;坡缓的地方等
高线__
__
海拨
相对高度
等高线
密集
稀疏
山峰、山脊、山谷
和陡崖
总结
陡坡
缓坡
陡崖
山峰
山谷
山脊
鞍部
