第3节
安全用电
第十九章
生活用电
逐点
导讲练
课堂小结
作业提升

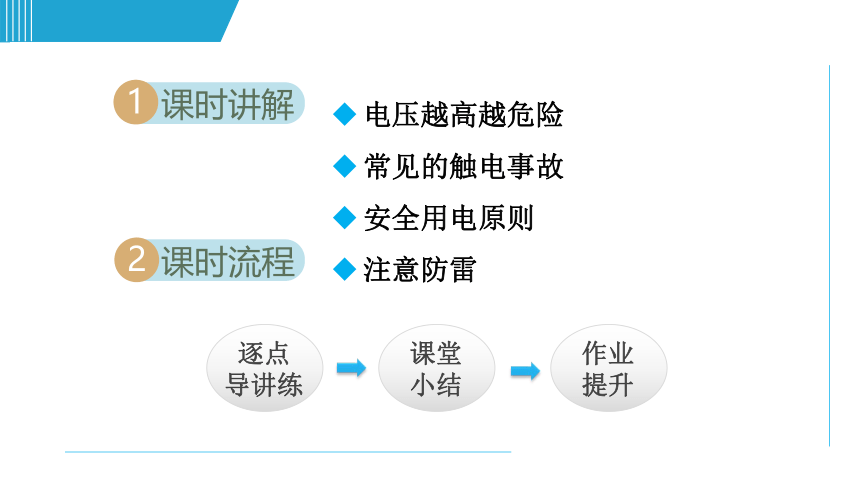

课时讲解
1
课时流程
2
电压越高越危险
常见的触电事故
安全用电原则
注意防雷

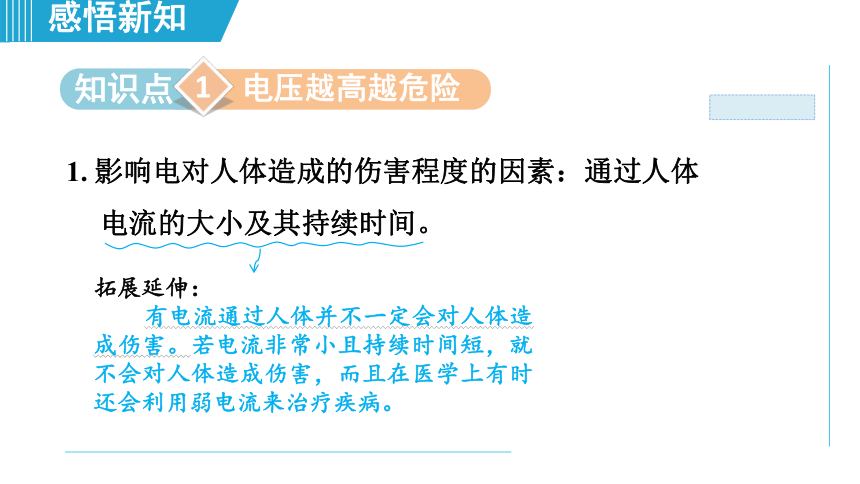

知识点
电压越高越危险
1
1.
影响电对人体造成的伤害程度的因素：通过人体电流的大小及其持续时间。
拓展延伸：
有电流通过人体并不一定会对人体造成伤害。若电流非常小且持续时间短，就不会对人体造成伤害，而且在医学上有时还会利用弱电流来治疗疾病。

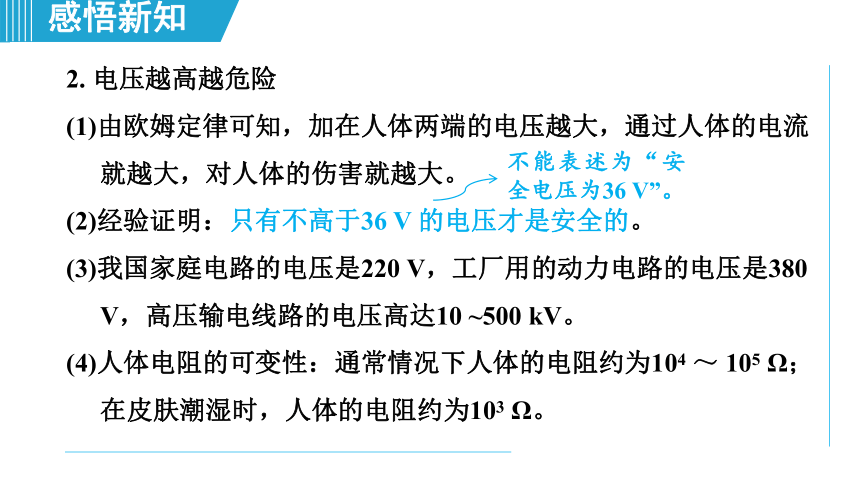

2.
电压越高越危险
(1)由欧姆定律可知，加在人体两端的电压越大，通过人体的电流就越大，对人体的伤害就越大。
(2)经验证明：只有不高于36
V
的电压才是安全的。
(3)我国家庭电路的电压是220
V，工厂用的动力电路的电压是380
V，高压输电线路的电压高达10
~500
kV。
(4)人体电阻的可变性：通常情况下人体的电阻约为104
～
105
Ω；在皮肤潮湿时，人体的电阻约为103
Ω。
不能表述为“安全电压为36
V”。

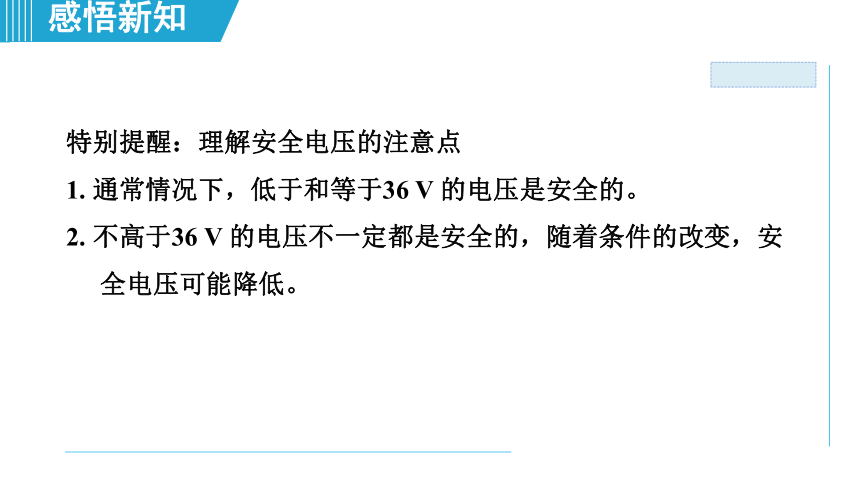

特别提醒：理解安全电压的注意点
1.
通常情况下，低于和等于36
V
的电压是安全的。
2.
不高于36
V
的电压不一定都是安全的，随着条件的改变，安全电压可能降低。

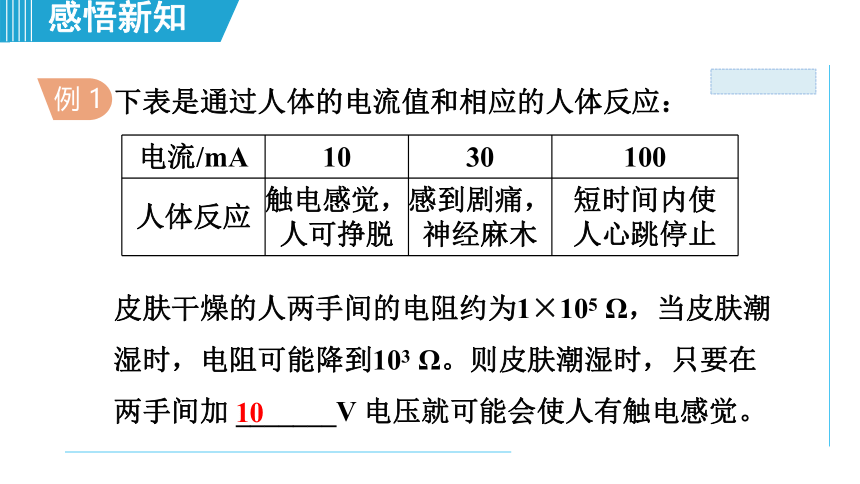

例
1
下表是通过人体的电流值和相应的人体反应：
皮肤干燥的人两手间的电阻约为1×105
Ω，当皮肤潮湿时，电阻可能降到103
Ω。则皮肤潮湿时，只要在两手间加
_______V
电压就可能会使人有触电感觉。
10
电流/mA
10
30
100
人体反应
触电感觉，
人可挣脱
感到剧痛，
神经麻木
短时间内使人心跳停止

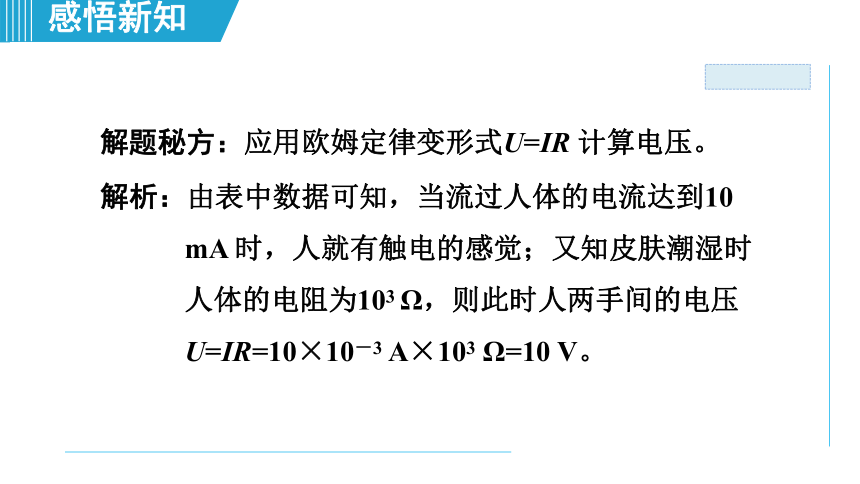

解题秘方：应用欧姆定律变形式U=IR
计算电压。
解析：由表中数据可知，当流过人体的电流达到10
mA
时，人就有触电的感觉；又知皮肤潮湿时人体的电阻为103
Ω，则此时人两手间的电压U=IR=10×10－3
A×103
Ω=10
V。

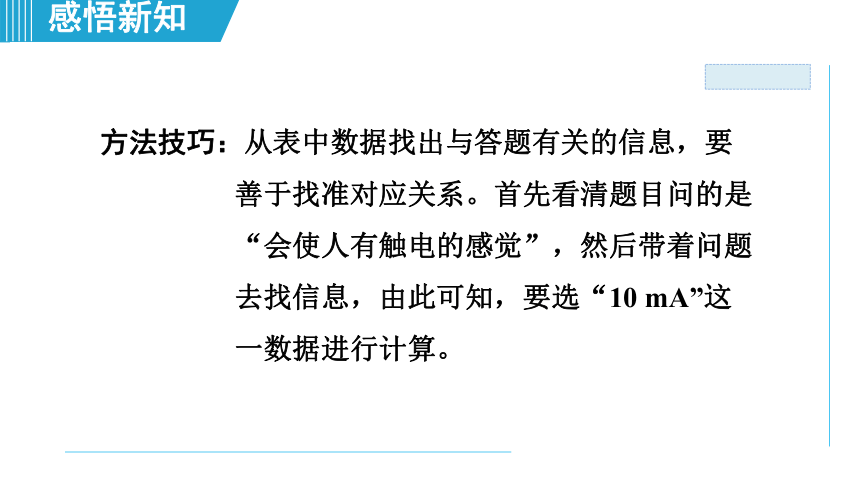

方法技巧：从表中数据找出与答题有关的信息，要善于找准对应关系。首先看清题目问的是“会使人有触电的感觉”，然后带着问题去找信息，由此可知，要选“10
mA”这一数据进行计算。

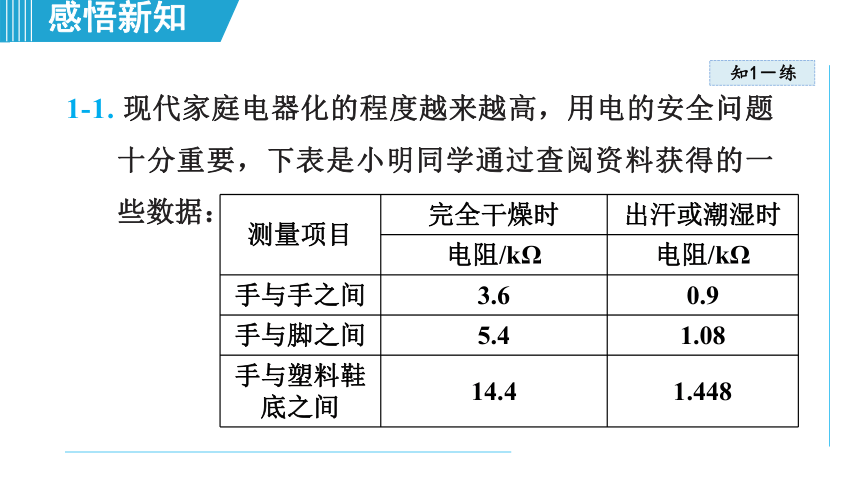

1-1.
现代家庭电器化的程度越来越高，用电的安全问题十分重要，下表是小明同学通过查阅资料获得的一些数据：
知1－练
测量项目
完全干燥时
出汗或潮湿时
电阻/kΩ
电阻/kΩ
手与手之间
3.6
0.9
手与脚之间
5.4
1.08
手与塑料鞋底之间
14.4
1.448

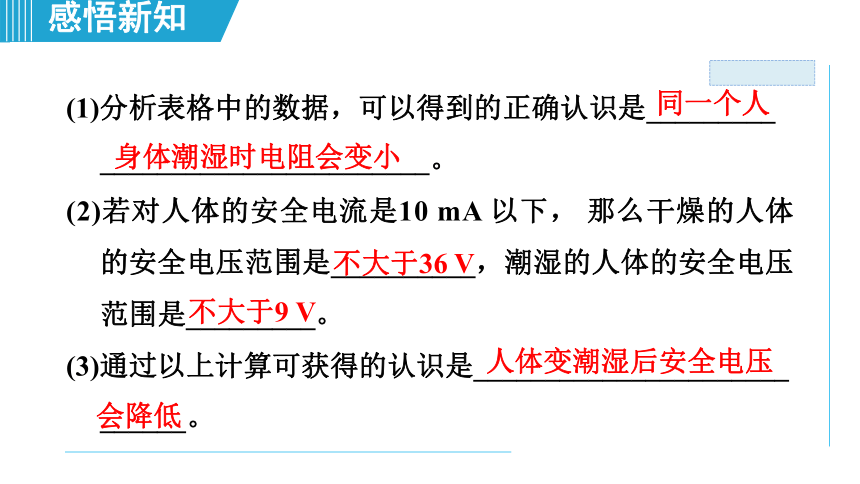

(1)分析表格中的数据，可以得到的正确认识是_________
_______________________。
(2)若对人体的安全电流是10
mA
以下，
那么干燥的人体的安全电压范围是__________，潮湿的人体的安全电压范围是_________。
(3)通过以上计算可获得的认识是______________________
______。
同一个人
身体潮湿时电阻会变小
不大于36
V
不大于9
V
人体变潮湿后安全电压
会降低
知识点
常见的触电事故
2

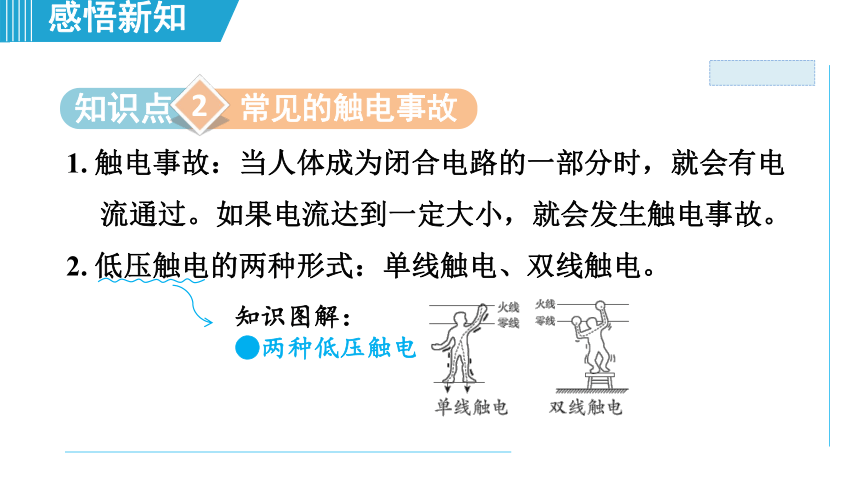

1.
触电事故：当人体成为闭合电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生触电事故。
2.
低压触电的两种形式：单线触电、双线触电。
知识图解：
●两种低压触电

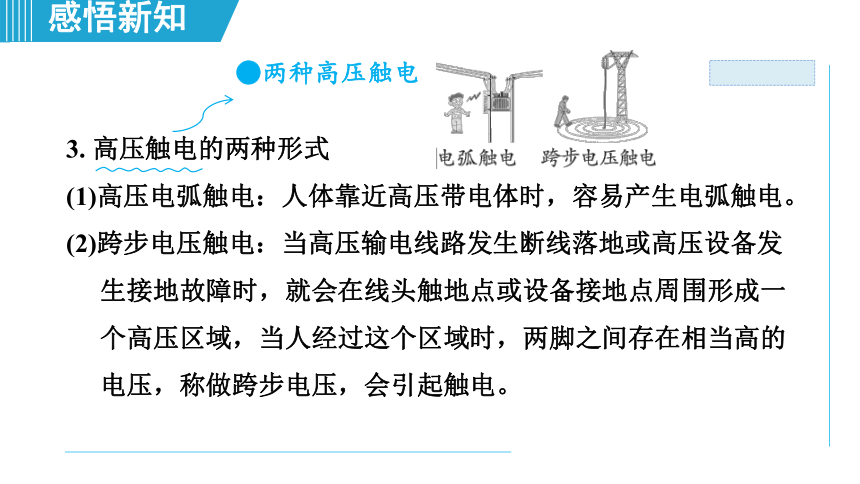

3.
高压触电的两种形式
(1)高压电弧触电：人体靠近高压带电体时，容易产生电弧触电。
(2)跨步电压触电：当高压输电线路发生断线落地或高压设备发生接地故障时，就会在线头触地点或设备接地点周围形成一个高压区域，当人经过这个区域时，两脚之间存在相当高的电压，称做跨步电压，会引起触电。
●两种高压触电
4.
触电急救的原则：尽快让触电的人离开电源。
5.
回顾漏电保护器的作用：若发生的是单线触电，两根线电流有较大偏差，漏电保护器自动跳闸，能对触电者起到保护作用；若发生的是双线触电，两线电流几乎没有偏差，这时漏电保护器不能起到保护作用。
例2
[中考·宜昌]
如图3
所示，甲、乙两人都站在干燥的木凳上，丙站在地上并与乙手拉手，假设将上、下两条裸露导线分别接在照明电路的火线和零线上，那么一定会触电的是(
)
A.
甲
B.
乙、丙
C.
甲、丙
D.
甲、乙、丙
A
解题秘方：首先明确人体是导体，再综合运用低压触电的类型及原因分析，看是否会发生触电。
解析：正常情况下，零线与大地间电压为0，乙和丙互相接触，再与零线相通，不会触电。
方法点拨：采用逆向思维法进行分析：先明确图示情景属于低压触电，再回顾低压触电的两种情形，由以上回顾可知，即使站在干燥的木凳上，两手分别接触火线和零线，也会发生双线触电；而正常情况下，人接触零线是不会发生触电的。
2-1.如图4
所示，
站在地上的人，不小心触碰了火线，这时就会有电流通过人体，流入大地，造成触电，这时线路中的空气开关______(
填“
会”或“不会”)跳闸；如果你在发生触电事故现场，
你的正确做法是应该立即
___________。
不会
切断电源
知识点
安全用电原则
3
1.
安全用电的原则
(1)不接触低压带电体，不靠近高压带电体。
(2)更换灯泡、搬动电器前应先断开电源开关。
(3)不弄湿用电器，不损坏绝缘层。
(4)保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
2.
低压触电的实质
发生低压触电的原因是人直接或间接与火线相通。因此，在实际用电中，要注意做到以下几点：
(1)不接触正常供电的火线；零线也尽量不要接触；
(2)对导线和用电器的绝缘部分经常检修，防止绝缘部分破损，以防止在用电过程中，人会间接与火线相通；对插座和开关的绝缘部分也要经常进行检修；
(3)不要用湿手去拨动开关和插拔电源插头，以防止漏电；
(4)搬运用电器时一定要切断电源。
3.
对于高压带电体，如变压器，一定不要靠近。
速记口诀:
安全用电很重要，三十六伏是最高；
低压带电别接触，高压电源莫接近；
绝缘破损及时换，湿手不要动开关；
湿衣湿布莫碰电，天线电线要分开；
家电外壳要接地，避雷措施不可少；
万一触电怎么办，干棒干条切电源；
人工呼吸最必要，随后急往医院跑。
[中考·铜仁]
电给人类带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。下列做法符合安全用电原则的是(
)
A.
发生触电事故时，首先应切断电源再进行施救
B.
保险丝断了，可以用铜丝替代
C.
使用试电笔时，手指要碰到笔尖的金属体
D.
只用一只手接触火线，一定不会造成触电事故
例
3
A
解题秘方：熟记安全用电的原则，用直接判断法判断各做法是否安全。
解析：如果用手去拉触电者，也会造成触电事故的发生，首先应切断电源，然后再进行其他的救护措施，A
符合安全用电原则；保险丝是用熔点低的材料制成的，而铜的熔点高，不能及时熔断，B
不符合安全用电原则；在使用试电笔时，应用手指接触笔尾的金属体，用笔尖接触导线，手指不能碰到笔尖的金属体，C
不符合安全用电原则；大地是导体，站在地上的人触到火线，电流通过人体流向大地，形成通路，会触电，D
不符合安全用电原则。
技巧点拨：适时运用综合分析法，分析时还可以借助实际生活经验进行判断，看相关做法是否符合安全用电的原则。
3-1.
[中考·天津]“
珍爱生命，
安全用电”。下列做法符合安全用电要求的是(　　)
A.
在高压线下面钓鱼
B.
用湿布擦拭正在发光的电灯
C.
用铜丝代替保险丝
D.
把电冰箱的金属外壳接地
D
3-2.
[中考·杭州]
电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是_____V；对于人体，一般情况下________V以下的电压才是安全的。安全用电的原则是不接触__________，不靠近___________
。
220
36
V或36
低压带电体
高压带电体
知识点
注意防雷
4
1.
雷电的实质：雷电是大气中一种剧烈的放电现象。
2.
雷电对人体伤害的常见方式
(1)直接雷击：雷电发生时，闪电直接袭击到人身体，便是直接雷击。
(2)接触电压：当雷电电流通过高大的物体，如高的建筑物、树木、金属建筑物等泄放下来时，强大的雷电电流，会在高大物体上产生高达几万到几十万伏的电压。雷雨天，当人不小心触摸到这些物体时，会受到这种触摸电压的袭击，发生触电事故。
(3)旁侧闪击：当雷电击中一个物体时，强大的雷电电流，通过物体泄放到大地，一般情况下，电流是最容易通过电阻小的通道穿流。而人体的电阻很小，如果人就在雷击中的物体附近，雷电电流就会在人头顶高度附近，将空气击穿，再经过人体泄放下来，使人遭受袭击。
(4)跨步电压：类似于高压触电中的跨步电压触电。
3.
实际用电过程中要注意防雷。
知识链接:
常见防雷击装置及做法：
1.架设避雷线。
2.防直击雷。装避雷针保护建筑物免遭直击雷。
3.配电装置防雷保护。
4.雷电时留室内，关好门窗。
5.雷电时切勿接触天线、水管、铁丝网、金属门窗、建筑物外墙。
6.雷电时减少使用电话和手提电话。
7.雷电时切勿站立于山顶、楼顶上或接近其他导电性高的物体。
[中考·玉林]
在户外遇到雷雨天气时，以下做法正确的是(
)
A
例4
解题秘方：综合防雷常识和实际经验来判断。
解析：在雷雨天气，雷电干扰大气电离层离子波动，使手机的无线频率跳跃性增强，导致芯片被烧掉或把雷电引到手机上。
方法点拨：熟记防雷安全做法，结合生活常识判断。要求平时不断积累生活经验。
4-1.
下面有关避雷针的说法正确的是(
)
A.
避雷针做成圆形的，更容易发挥作用
B.
避雷针做成尖形的，更容易发挥作用
C.
只要有了避雷针，任何建筑物都不怕雷击了
D.
避雷针不管做成什么形状，只要在建筑物的高处，就能起到避雷作用
B
安全用电
电压越高越危险
安全用电
常见的触电事故
安全用电原则
注意防雷
安全用电
1.
决定电流对人体造成的伤害程度的因素：
电流大小及持续时间。
2.
低压触电类型：单线触电、双线触电。
3.
高压触电类型：电弧触电、跨步电压触电。
4.
安全用电口诀：安全用电很重要，三十六伏是最
高；低压带电别接触，高压电源莫接近；绝缘破损
及时换，湿手不要动开关；湿衣湿布莫碰电，天线
电线要分开；金属外壳要接地，避雷措施不可少；
万一触电怎么办，干棒干条断电源；人工呼吸最必
要，随后急往医院跑。
必做:
请完成教材课后习题
补充:
请完成对应习题
课后作业
作业1
作业2
