初中物理人教版九年级全册 19.1家庭电路 习题课件(共31张PPT)

(共31张PPT)
第1节
家庭电路
第十九章
生活用电
逐点
导讲练
课堂小结
作业提升

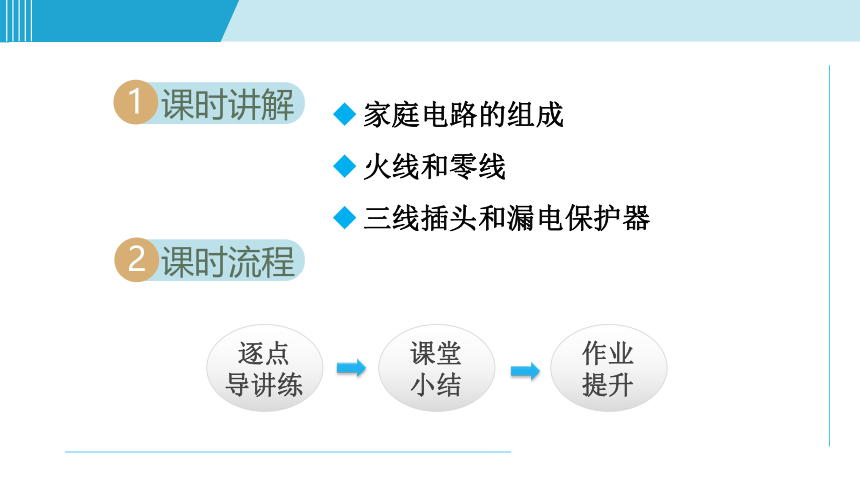

课时讲解
1
课时流程
2
家庭电路的组成
火线和零线
三线插头和漏电保护器
知识点
家庭电路的组成
1
1.

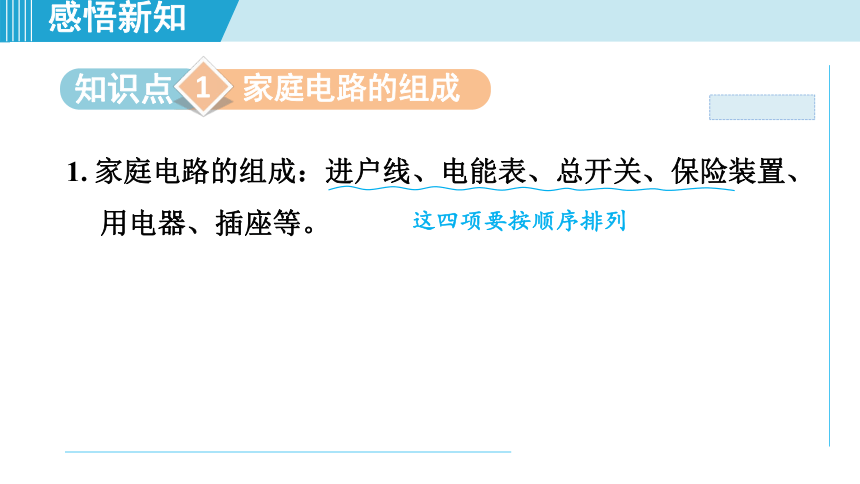

家庭电路的组成：进户线、电能表、总开关、保险装置、用电器、插座等。
这四项要按顺序排列
2.

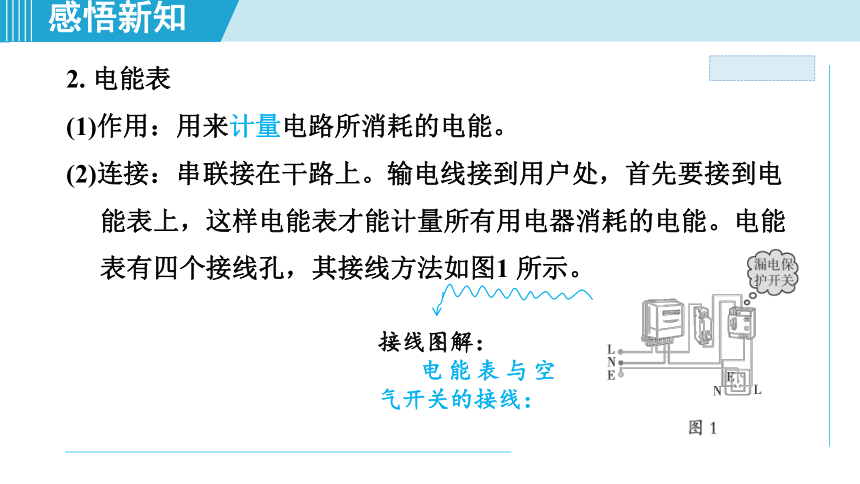

电能表
(1)作用：用来计量电路所消耗的电能。
(2)连接：串联接在干路上。输电线接到用户处，首先要接到电能表上，这样电能表才能计量所有用电器消耗的电能。电能表有四个接线孔，其接线方法如图1
所示。
接线图解：
电能表与空气开关的接线：

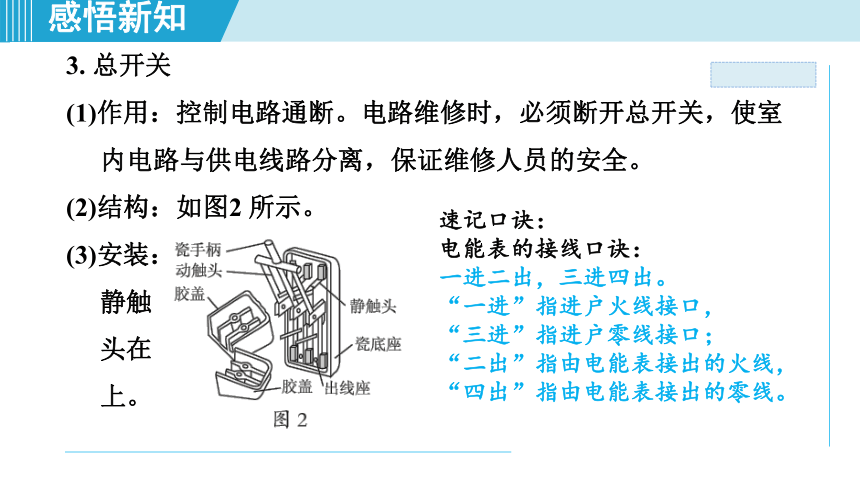

3.
总开关
(1)作用：控制电路通断。电路维修时，必须断开总开关，使室内电路与供电线路分离，保证维修人员的安全。
(2)结构：如图2
所示。
(3)安装：
静触
头在
上。
速记口诀：
电能表的接线口诀：
一进二出，三进四出。
“一进”指进户火线接口，
“三进”指进户零线接口；
“二出”指由电能表接出的火线，
“四出”指由电能表接出的零线。

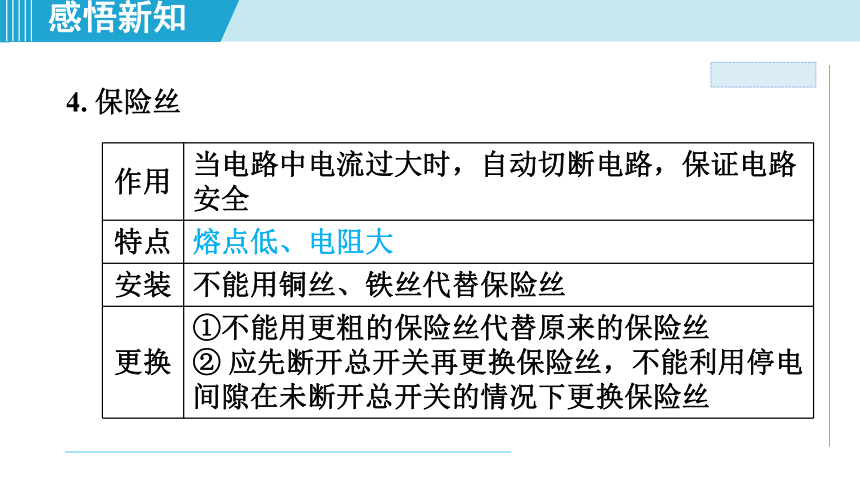

4.
保险丝
作用
当电路中电流过大时，自动切断电路，保证电路安全
特点
熔点低、电阻大
安装
不能用铜丝、铁丝代替保险丝
更换
①不能用更粗的保险丝代替原来的保险丝
②
应先断开总开关再更换保险丝，不能利用停电间隙在未断开总开关的情况下更换保险丝
5.

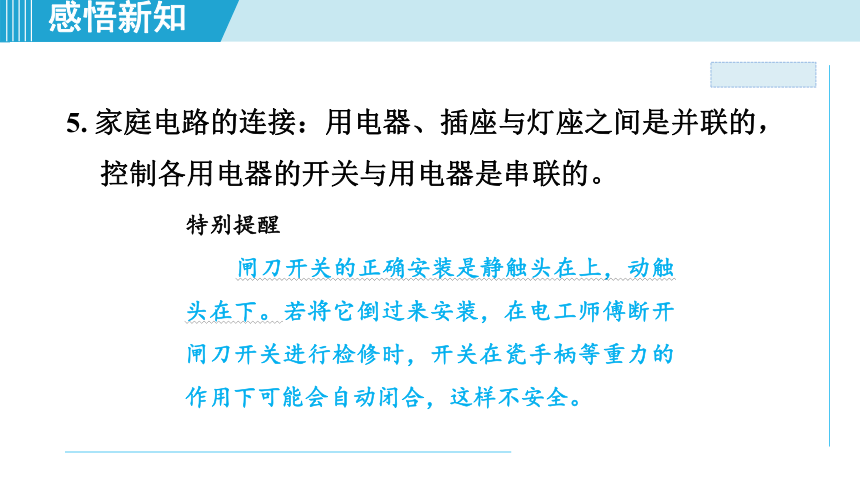

家庭电路的连接：用电器、插座与灯座之间是并联的，控制各用电器的开关与用电器是串联的。
特别提醒
闸刀开关的正确安装是静触头在上，动触头在下。若将它倒过来安装，在电工师傅断开闸刀开关进行检修时，开关在瓷手柄等重力的作用下可能会自动闭合，这样不安全。
例
1
[中考·天津]

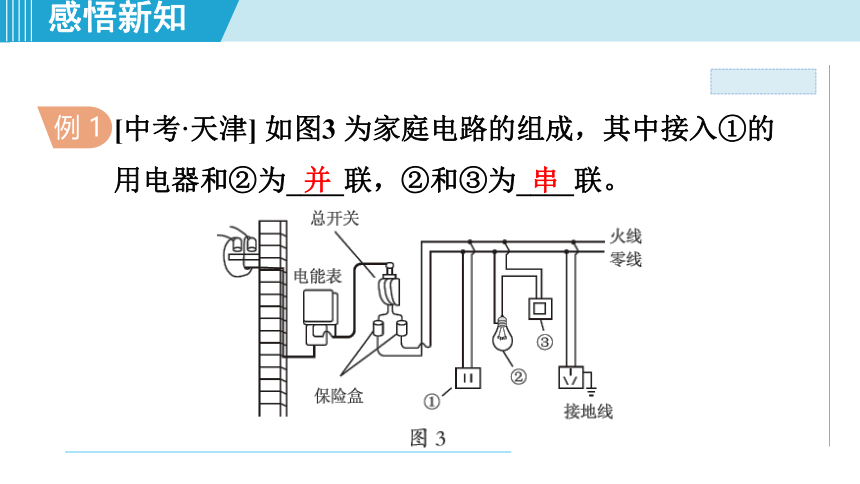

如图3
为家庭电路的组成，其中接入①的用电器和②为____联，②和③为____联。
并
串

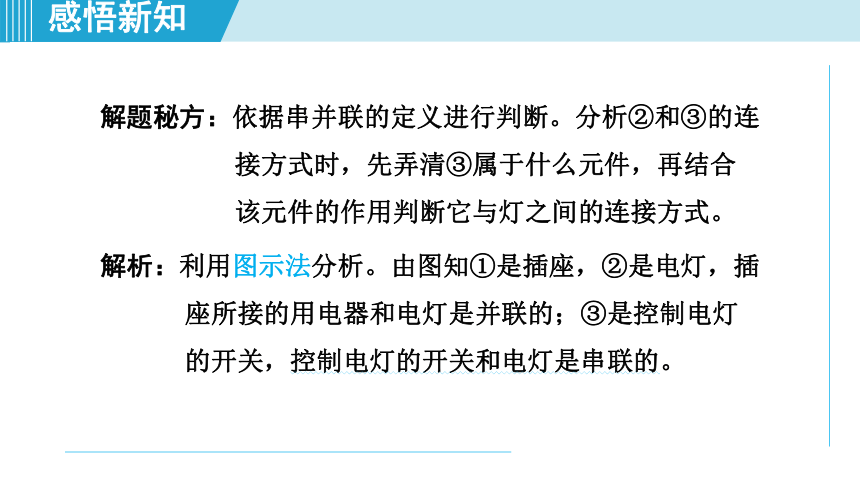

解题秘方：依据串并联的定义进行判断。分析②和③的连接方式时，先弄清③属于什么元件，再结合该元件的作用判断它与灯之间的连接方式。
解析：利用图示法分析。由图知①是插座，②是电灯，插座所接的用电器和电灯是并联的；③是控制电灯的开关，控制电灯的开关和电灯是串联的。

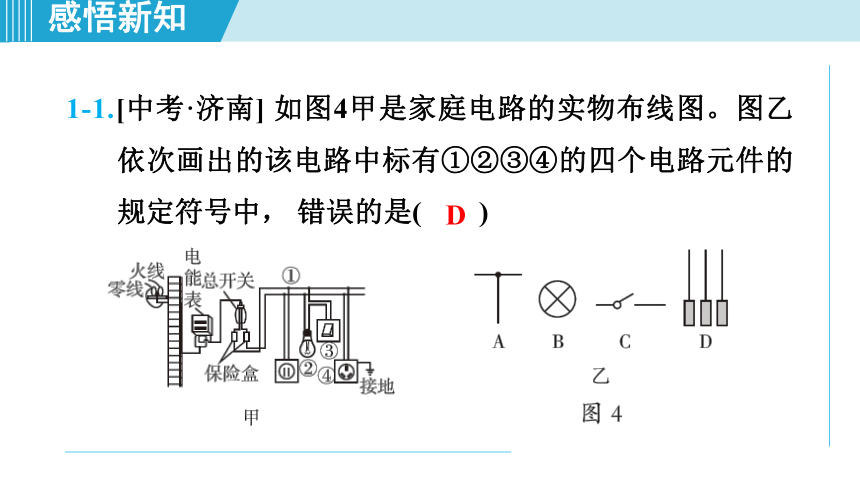

1-1.[中考·济南]
如图4甲是家庭电路的实物布线图。图乙依次画出的该电路中标有①②③④的四个电路元件的规定符号中，
错误的是(　　)
D
知识点
火线和零线
2
1.

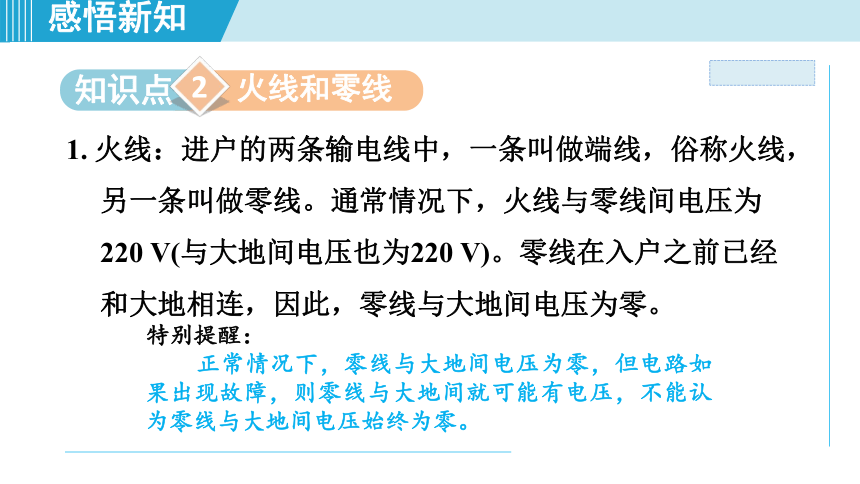

火线：进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。通常情况下，火线与零线间电压为220
V(与大地间电压也为220
V)。零线在入户之前已经和大地相连，因此，零线与大地间电压为零。
特别提醒：
正常情况下，零线与大地间电压为零，但电路如果出现故障，则零线与大地间就可能有电压，不能认为零线与大地间电压始终为零。
2.

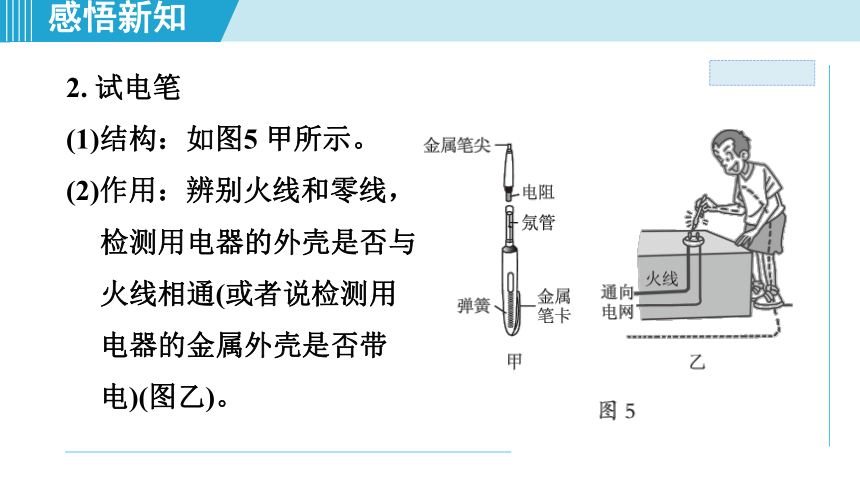

试电笔
(1)结构：如图5
甲所示。
(2)作用：辨别火线和零线，检测用电器的外壳是否与火线相通(或者说检测用电器的金属外壳是否带电)(图乙)。
(3)使用：①使用方法：手指按住笔卡，用笔尖接触被测的导线，手指千万不能接触笔尖金属体。
②原理：当试电笔接触火线时，由火线经试电笔、人体，到大地间形成通路，有电流流过试电笔和人体，所以试电笔氖管发光；由于流过该通路的电流很小，对人体不会造成伤害。
形成通路
拓展延伸：
试电笔中电阻的作用：
试电笔中的大电阻又称高值电阻。其作用是防止触电。
因为在使用试电笔的时候要求通过人体的电流小于人体可以承受的最小电流，电压一定时，电阻越大，电流越小。
例2
试电笔中有一个880
kΩ
的高阻值电阻，人体的电阻约为1
100
Ω，已知人体的安全电流为不大于30
mA
的电流，则：
(1)利用正确的方法使用试电笔时，通过人体的电流约为多少毫安？人有触电危险吗？
解：通过人体的电流I1=
≈
0.25
mA，0.25
mA<30
mA，人无触电危险。
(2)若使用试电笔时不慎接触了金属笔尖，通过人体的电流约为多少毫安？人有触电危险吗？
解：通过人体的电流I2=
=200
mA，200
mA>30
mA，人有触电危险。
解题秘方：运用公式法计算通过人体的电流，即利用欧姆定律公式
计算通过人体的电流，并对比30
mA
的电流值，看是否有触电的危险。
2-1.[中考·
济宁]“
珍爱生命，安全用电”是同学们日常生活必须具备的安全意识。
在家庭电路中，为防止触电事故的发生，必须把用电器的开关安装在_____线上，用试电笔辨别火线、零线时，图6
中执笔方式正确的是________。
火
甲
知识点
三线插头和漏电保护器
3
1.
两孔插座与三孔插座(对比思想)
(1)两孔插座与三孔插座的连接：
两孔插座、两线插头和用电器连接的示意图如图7
甲所示。三孔插座、三线插
头和用电器连接的
示意图如图乙所示。
拓展延伸：
三线插头中有一个脚较长的好处：
接地脚比导电脚长几毫米，在插入三线插头时，接地脚先接触插座内的接地线，这样可先形成接地保护，后接通电源；反之，在拔出三线插头时，接地脚后断开。如果家用电器的金属外壳由于绝缘体损坏等原因而带电，这时接地脚就会形成接地短路，使家用电器的金属外壳接地而对地放电，起到安全保护的作用。
(2)两孔插座与三孔插座的对比：
接线
适用范围
优点
两孔插座
适用于外壳绝缘的用电器和设备
结构简单，连接方便
三孔插座
适用于外壳为金属的用电器
能在用电器外壳带电时起保护作用
2.
接地
用电器的金属外壳接地可以防触电，可以从
以下两个角度理解：
角度一：将三线插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了。这时人接触用电器的金属外壳，相当于接触地线，不会发生触电危险。
角度二：若用电器金属外壳与火线相通，由于人体电阻远大于导线电阻，这就相当于导线将人体短路了，故电流由导线流入大地，而不会流过人体。
3.
漏电保护器
(1)当漏电保护器测得通过火线和零线的电流不相等时，漏电保护器会迅速切断电流。
(2)漏电保护器模拟电路，如图8
所示。
特别提醒：
空气开关与漏电保护器:
两者同属于保护开关，不同的是，空气开关作用于线路故障保护，能在短路时自动断开线路；漏电保护器则作用于人体触电保护，能够在人发生触电时，起到“跳闸”作用。
[中考·天津]
如图9甲所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，图乙中连接正确的是(
)
例
3
C
解题秘方：熟记口诀“左零右火上接地”即左孔接零线，右孔接火线，上孔接地线。按照这个速记进行分析或连接。
3-1.
[中考·吉林]
如图10是人们常用的插线板。可以用　　
________来判断插孔接的是火线还是零线；当把三线插头插入三孔插座中时，用电器的金属外壳就会与________相连，以防止触电事故的发生。
试电笔
大地
家庭电路
火线和零线
家庭电路
三线插头和三孔插座
保险丝和空气开关
漏电保护器
组成
家庭电路
金属外壳用电器接地的理解：
角度一：人接触用电器的金属外壳，相当于接触地线，
人体两端没有电压，不会发生触电危险。
角度二：由于人体的电阻远大于导线的电阻，故外壳中
的电流会通过地线直接回到大地，而不会通过
人体回到大地，相当于地线把人体给短路了。
