专题10电路-近5年全国各地合格性考试（学业水平测试）真题专题汇编（word版含答案）

近5年全国各地合格性考试（学业水平测试）真题专题汇编
专题10
电路
考点
电路元器件
多用电表
电阻定律
电源的电动势和内阻、闭合电路的欧姆定律
焦耳定律

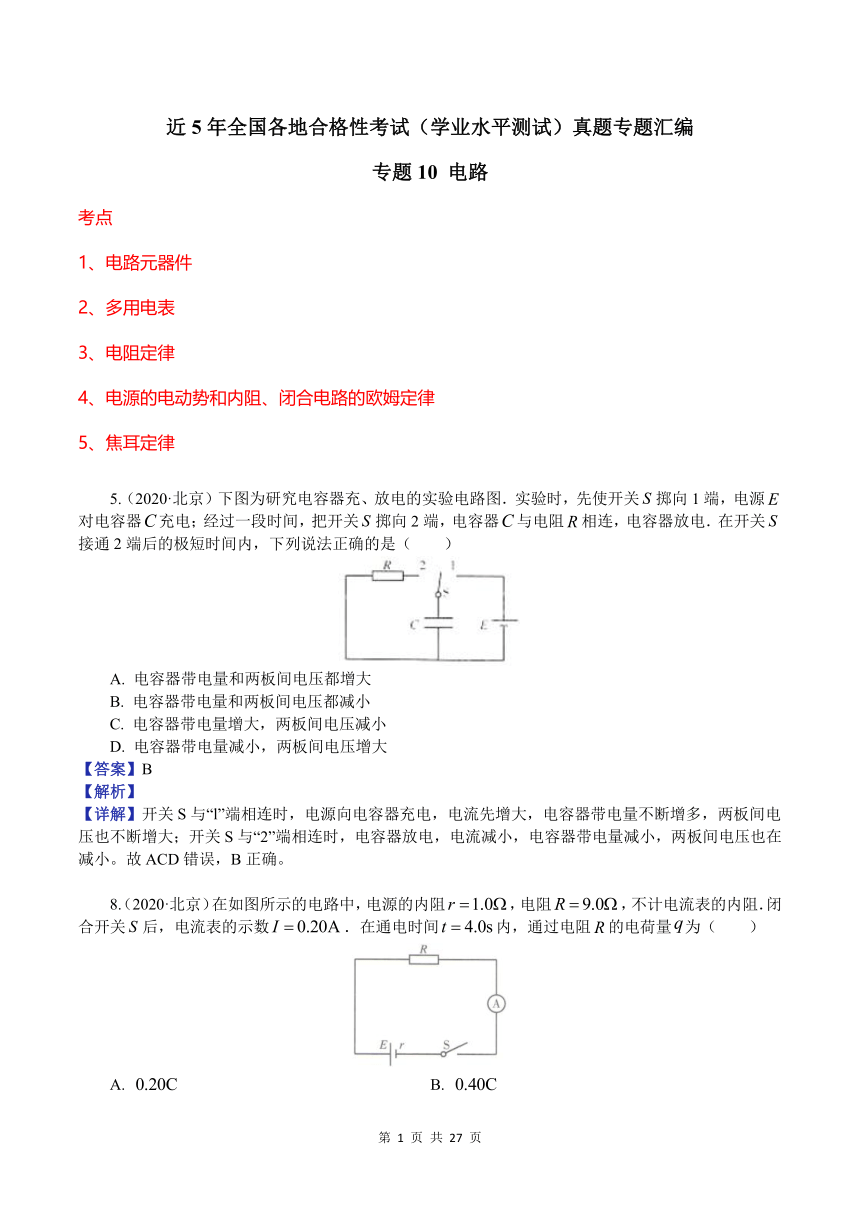

5.（2020·北京）下图为研究电容器充、放电的实验电路图．实验时，先使开关掷向1端，电源对电容器充电；经过一段时间，把开关掷向2端，电容器与电阻相连，电容器放电．在开关接通2端后的极短时间内，下列说法正确的是（
）
A.
电容器带电量和两板间电压都增大
B.
电容器带电量和两板间电压都减小
C.
电容器带电量增大，两板间电压减小
D.
电容器带电量减小，两板间电压增大
【答案】B
【解析】
【详解】开关S与“l”端相连时，电源向电容器充电，电流先增大，电容器带电量不断增多，两板间电压也不断增大；开关S与“2”端相连时，电容器放电，电流减小，电容器带电量减小，两板间电压也在减小。故ACD错误，B正确。

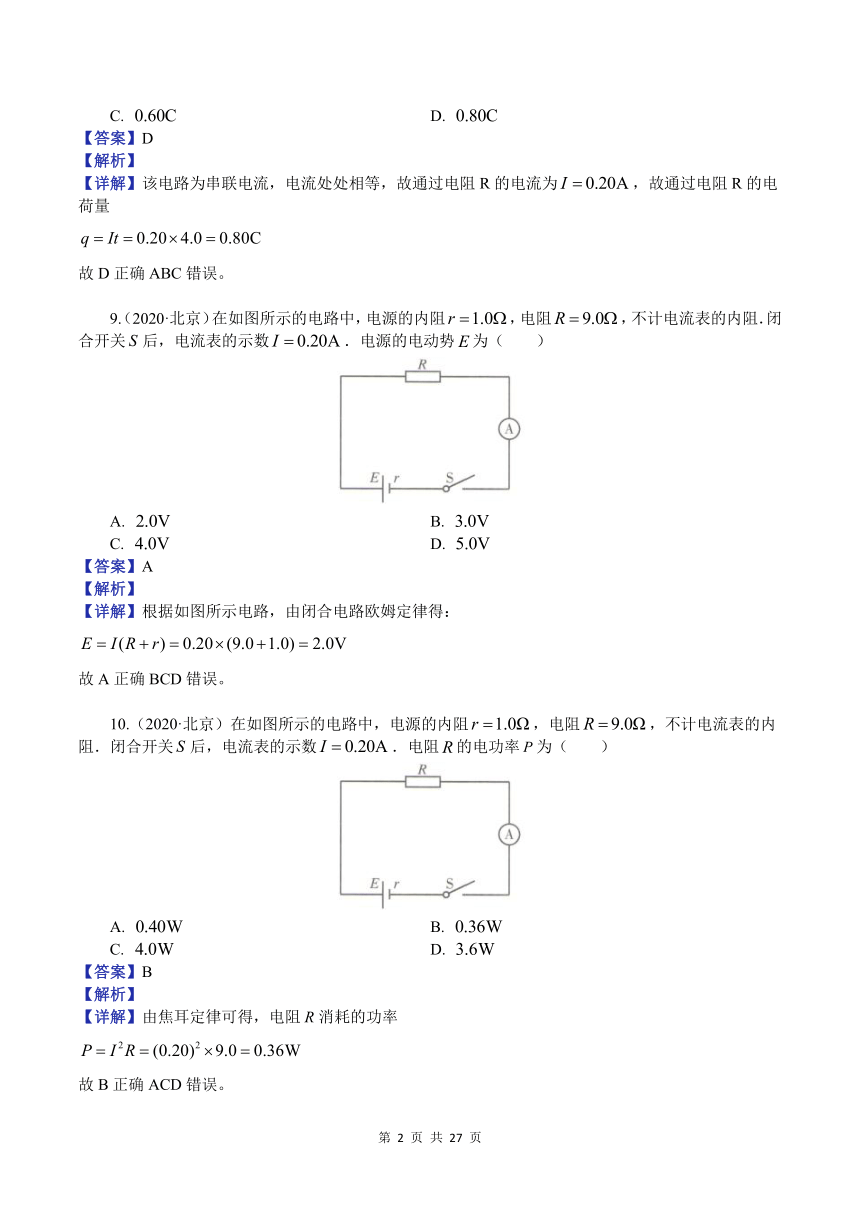

8.（2020·北京）在如图所示的电路中，电源的内阻，电阻，不计电流表的内阻．闭合开关后，电流表的示数．在通电时间内，通过电阻的电荷量为（
）
A.
B.
C.
D.
【答案】D
【解析】
【详解】该电路为串联电流，电流处处相等，故通过电阻R的电流为，故通过电阻R的电荷量
故D正确ABC错误。
9.（2020·北京）在如图所示的电路中，电源的内阻，电阻，不计电流表的内阻．闭合开关后，电流表的示数．电源的电动势为（
）
A.
B.
C.
D.
【答案】A
【解析】
【详解】根据如图所示电路，由闭合电路欧姆定律得：
故A正确BCD错误。
10.（2020·北京）在如图所示的电路中，电源的内阻，电阻，不计电流表的内阻．闭合开关后，电流表的示数．电阻的电功率为（
）
A.
B.
C.
D.
【答案】B
【解析】
【详解】由焦耳定律可得，电阻R消耗的功率
故B正确ACD错误。
22.（2020·北京）下图为某同学用电流表和电压表测量电阻的部分实验电路图．在某次测量中，电压表的示数为时，电流表的示数为，根据测量数据可计算出电阻______．由于电表内阻的影响，电阻的测量值______（选填“大于”或“小于”）真实值．
【答案】
40
大于
【解析】
【详解】[1]在该电路中，由欧姆定律可得：
[2]考虑电表的内阻，电流表有分压作用，故R两端电压偏大，电阻R的测量值偏大。
25．（2021.1·广东）甲、乙是两根材料相同的电阻丝，已知甲的长度是乙的两倍，甲的横截面积是乙的一半．若测得甲电阻丝的阻值为12
Ω，则乙电阻丝的阻值为(　　)
A．12
Ω
B．8
Ω
C．6
Ω
D．3
Ω
【解析】由电阻定律可知R＝ρ，所以＝×.
代入数据得＝×，得R乙＝3
Ω，所以D正确．
【答案】D
26．（2021.1·广东）如图所示电路中，电流表和电压表均为理想电表，R为光敏电阻，其阻值随光照增强而减小，电源内阻不能忽略．闭合开关S后，当光照逐渐增强时，关于电流表示数I和电压表示数U的变化情况，下列说法正确的是(　　)
A．I增大，U增大
B．I减小，U增大
C．I减小，U减小
D．I增大，U减小
【解析】由闭合电路欧姆定律I＝，光照增强，R变小，I
变大，即变大；由U＝E－Ir得U变小，即变小，所以D正确．
【答案】D　
28．（2021.1·广东）在“探究导体电阻与其影响因素的定量关系”实验中，下列说法正确的是(　　)
A．用刻度尺测量金属丝直径3次，求其平均值
B．用刻度尺测量金属丝接入电路的有效长度3次，求其平均值
C．连接电流表时，使电流从“＋”或“－”接线柱流入均可
D．通过金属丝的电流越大越好
【解析】测长度时要先接入电路，再测有效长度，多次测量取平均值，故A错误，B正确；电流要从“＋”流入电流表，“－”流出电流表，C错误；电阻丝的电流不宜过大，否则ρ会随温度变化而变化，所以D错误．
【答案】B

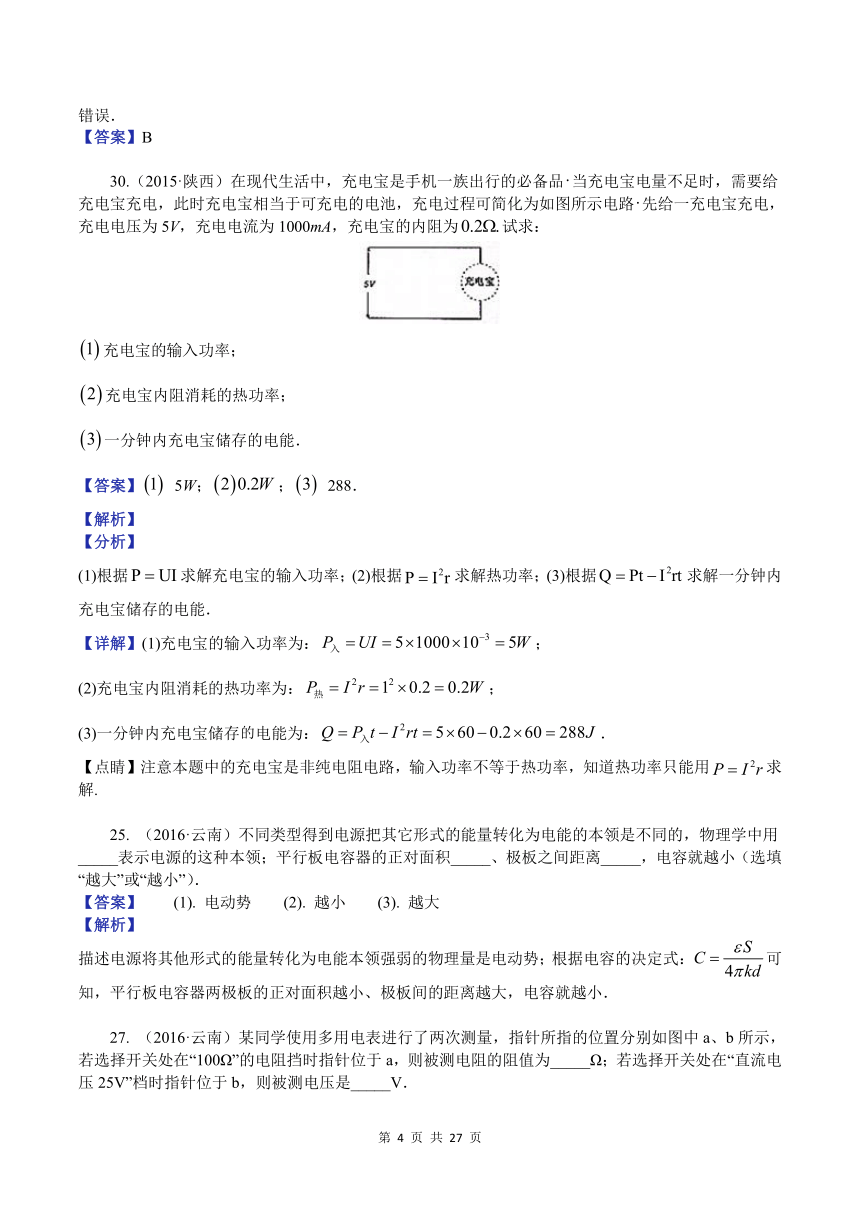

30.（2015·陕西）在现代生活中，充电宝是手机一族出行的必备品当充电宝电量不足时，需要给充电宝充电，此时充电宝相当于可充电的电池，充电过程可简化为如图所示电路先给一充电宝充电，充电电压为5V，充电电流为1000mA，充电宝的内阻为试求：
充电宝的输入功率；
充电宝内阻消耗的热功率；
一分钟内充电宝储存的电能．
【答案】
5W；；
288．
【解析】
【分析】
(1)根据求解充电宝的输入功率；(2)根据求解热功率；(3)根据求解一分钟内充电宝储存的电能．
【详解】(1)充电宝的输入功率为：；
(2)充电宝内阻消耗的热功率为：；
(3)一分钟内充电宝储存电能为：．
【点睛】注意本题中的充电宝是非纯电阻电路，输入功率不等于热功率，知道热功率只能用求解.
25.
（2016·云南）不同类型得到电源把其它形式的能量转化为电能的本领是不同的，物理学中用_____表示电源的这种本领；平行板电容器的正对面积_____、极板之间距离_____，电容就越小（选填“越大”或“越小”）．
【答案】
(1).
电动势
(2).
越小
(3).
越大
【解析】
描述电源将其他形式的能量转化为电能本领强弱的物理量是电动势；根据电容的决定式：可知，平行板电容器两极板的正对面积越小、极板间的距离越大，电容就越小．
27.

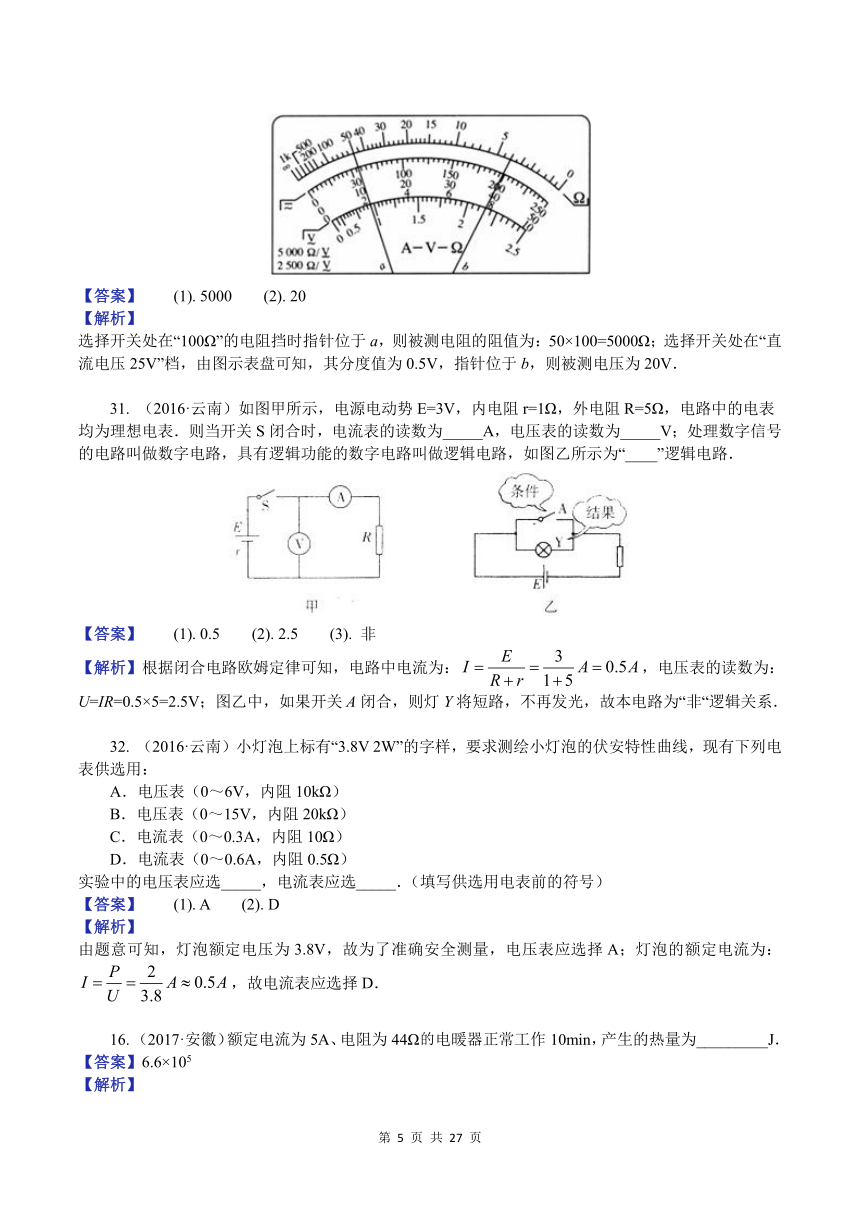

（2016·云南）某同学使用多用电表进行了两次测量，指针所指的位置分别如图中a、b所示，若选择开关处在“100Ω”的电阻挡时指针位于a，则被测电阻的阻值为_____Ω；若选择开关处在“直流电压25V”档时指针位于b，则被测电压是_____V．
【答案】
(1).
5000
(2).
20
【解析】
选择开关处在“100Ω”的电阻挡时指针位于a，则被测电阻的阻值为：50×100=5000Ω；选择开关处在“直流电压25V”档，由图示表盘可知，其分度值为0.5V，指针位于b，则被测电压为20V．
31.
（2016·云南）如图甲所示，电源电动势E=3V，内电阻r=1Ω，外电阻R=5Ω，电路中的电表均为理想电表．则当开关S闭合时，电流表的读数为_____A，电压表的读数为_____V；处理数字信号的电路叫做数字电路，具有逻辑功能的数字电路叫做逻辑电路，如图乙所示为“____”逻辑电路．
【答案】
(1).
0.5
(2).
2.5
(3).
非
【解析】根据闭合电路欧姆定律可知，电路中电流为：，电压表的读数为：U=IR=0.5×5=2.5V；图乙中，如果开关A闭合，则灯Y将短路，不再发光，故本电路为“非“逻辑关系．
32.
（2016·云南）小灯泡上标有“3.8V
2W”的字样，要求测绘小灯泡的伏安特性曲线，现有下列电表供选用：
A．电压表（0～6V，内阻10kΩ）
B．电压表（0～15V，内阻20kΩ）
C．电流表（0～0.3A，内阻10Ω）
D．电流表（0～0.6A，内阻0.5Ω）
实验中的电压表应选_____，电流表应选_____．（填写供选用电表前的符号）
【答案】
(1).
A
(2).
D
【解析】
由题意可知，灯泡额定电压为3.8V，故为了准确安全测量，电压表应选择A；灯泡的额定电流为：，故电流表应选择D．
16.
（2017·安徽）额定电流为5A、电阻为44Ω电暖器正常工作10min，产生的热量为_________J．
【答案】6.6×105
【解析】
根据焦耳定律可知电暖气产生的热量为．
23.
（2017·河南）下列器材中,属于电源是
．
A.
验电器
B.
电动机
C.
干电池
D.
变压器
【答案】C
【解析】
【详解】干电池把化学能转化为电能，故干电池是电源，而验电器、电动机、变压器是用电器，不是电源。
故选C．
【点睛】在电路中，电源将其它形式的能量转化为电能，用电器将电能转化为其它形式的能量．
30.
（2017·河南）将用同种材料制成的粗细相同的电阻丝截成A、B两段,且A的长度是B的长度的2倍,将A、B串联起来接入电路中,下列说法不正确的是
．
A.
A、B两端的电压之比为2:1
B.
流过A、
B的电流之比为2:1
C.
A、B消耗的电功率之比为2:1
D.
相同时间内A、B产生的电热之比为2:1
【答案】B
【解析】
【详解】根据电阻定律，且A的长度是B的长度的2倍，则有:，因为A、B串联在电路中，故电流相等，根据U=IR，可知A、B两端的电压之比等于电阻之比，即2:1，根据，可知A、B消耗的电功率之比等于电阻之比，即2:1，根据，可知A、B消耗的电热之比等于电阻之比，即2:1，故ACD正确，B错误，本题选错误的，故选B．
【点睛】根据电阻定律求出A、B电阻之比，再根据A、B串联在电路中电流相等，根据U=IR、、、即可分析求解．
34.
（2017·河南）在如图所示的电路中,电源电动势E=3V,内阻
r=0.5Ω,定值电阻R1
=9Ω,R2=5.5Ω,电键S断开．
①求流过电阻R1的电流;
②求电阻
R1消耗的电功率;
③将S闭合时,流过电阻R1的电流大小如何变化?
【答案】(1)0.2A；(2)0.36W；(3)变大
【解析】
【详解】试题分析：（1）电键S断开时，根据闭合电路欧姆定律求出电流；（2）根据求出消耗的电功率；（3）将S闭合时回路中的总电阻减小，根据闭合电路的欧姆定律分析电流的变化．
（1）电键S断开时，根据闭合电路的欧姆定律得：，解得：I=0.2A
（2）根据，得
（3）将S闭合时，被短接，回路中的总电阻减小，根据闭合电路的欧姆定律：，可知电流变大，即流过电阻的电流变大
【点睛】本题主要考查了闭合电路的欧姆定律，解决本题的关键就是要知道闭合电路的欧姆定律的表达式，并且知道回路中的电阻变化了，根据闭合电路的欧姆定律可以判断电流的变化．
31.
（2017·河南）将用同种材料制成的粗细相同的电阻丝截成A、B两段,且A的长度是B的长度的2倍,将A、B串联起来接入电路中,下列说法不正确的是
．
A.
A、B两端的电压之比为2:1
B.
流过A、
B的电流之比为2:1
C.
A、B消耗的电功率之比为2:1
D.
相同时间内A、B产生的电热之比为2:1
【答案】B
【解析】
【详解】根据电阻定律，且A的长度是B的长度的2倍，则有:，因为A、B串联在电路中，故电流相等，根据U=IR，可知A、B两端的电压之比等于电阻之比，即2:1，根据，可知A、B消耗的电功率之比等于电阻之比，即2:1，根据，可知A、B消耗的电热之比等于电阻之比，即2:1，故ACD正确，B错误，本题选错误的，故选B．
【点睛】根据电阻定律求出A、B电阻之比，再根据A、B串联在电路中电流相等，根据U=IR、、、即可分析求解．
34.
（2017·河南）在如图所示的电路中,电源电动势E=3V,内阻
r=0.5Ω,定值电阻R1
=9Ω,R2=5.5Ω,电键S断开．
①求流过电阻R1的电流;
②求电阻
R1消耗的电功率;
③将S闭合时,流过电阻R1的电流大小如何变化?
【答案】(1)0.2A；(2)0.36W；(3)变大
【解析】
【详解】试题分析：（1）电键S断开时，根据闭合电路的欧姆定律求出电流；（2）根据求出消耗的电功率；（3）将S闭合时回路中的总电阻减小，根据闭合电路的欧姆定律分析电流的变化．
（1）电键S断开时，根据闭合电路的欧姆定律得：，解得：I=0.2A
（2）根据，得
（3）将S闭合时，被短接，回路中的总电阻减小，根据闭合电路的欧姆定律：，可知电流变大，即流过电阻的电流变大
【点睛】本题主要考查了闭合电路的欧姆定律，解决本题的关键就是要知道闭合电路的欧姆定律的表达式，并且知道回路中的电阻变化了，根据闭合电路的欧姆定律可以判断电流的变化．
59.
（2019.6·广东）（多选）如图是一高温报警装置电路图，其中E是恒压电源，R1是定值电阻，R2是热敏电阻，报警器两端M、N之间接一电压表V，报警器的电阻可视为足够大．实验发现，温度升高，V的示数增大，当示数超过某一设定值时，报警器响起．下列说法正确的有
A.
该热敏电阻的阻值随温度的升高而变大
B.
该热敏电阻的阻值随温度的升高而变小
C.
高温时流过R1的电流比低温时的大
D.
高温时流过R1的电流比低温时的小
【答案】AD
【解析】
【详解】AB、该热敏电阻与报警器和电压表并联，根据“穿反并同”可知电压表的示数增大，则有该热敏电阻的阻值增大，所以该热敏电阻的阻值随温度的升高而变大，故选项A正确，B错误；
CD、高温时该热敏电阻的阻值增大，电路的总电阻增大，根据闭合电路欧姆定律可知电路的总电流减小，所以高温时流过的电流比低温时的小，故选项D正确，C错误．
20.
（2019.12·河北）在如图所示的电路中，闭合开关S后，灯泡L正常发光，下列说法正确的是
A.
通过灯泡L的电子定向移动方向是从N到M
B.
通过灯泡L电流方向是从N到M
C.
通过灯泡L的电荷量越多，电流越大
D.
通过灯泡L的电荷量越多，电流越小
【答案】B
【解析】
【详解】AB.外电路电流方向从电源正极指向负极，故电流方向为N到M，电子带负电，其定向移动方向与电流方向相反，故A错误，B正确；
CD.由可知，电流大小与电荷量多少无关，故C、D错误；
故选B。
24.
（2019.12·河北）材料相同的甲、乙两根圆柱形导体棒，长度相同，甲的横截面积是一横截面积的2倍，则甲、乙两根导体棒的电阻之比为
A.
B.
C.
1
D.
2
【答案】B
【解析】
【详解】根据电阻定律可得，，故B正确；
故选B。
25.
（2019.12·河北）如图所示的电路中，电源的电动势E为6.0V，内阻r为2.0Ω，定值电阻R的阻值为10Ω。闭合开关S后
A.
电路中的电流为0.60A
B.
电路中的电流为3.0A
C.
路端电压为1.0V
D.
路端电压为5.0V
【答案】D
【解析】
【详解】AB.由闭合电路欧姆定律可得，，A、B错误；
CD.路端电压为，C错误，D正确；
故选D。
37.
（2019.12·河北）（多选）某同学利用如图所示的电路做“测定电池的电动势和内阻”的实验，其中P、Q为内电表，则
A.
P为电流表
B.
P为电压表
C.
Q为电压表
D.
Q为电流表
【答案】AC
【解析】
【详解】P与滑动变阻器为串联关系，故P为电流表，Q并联在电源两端，故Q为电压表，故AC正确，BD错误；
故选AC。
5.
（2019·北京）下图为研究电容器充、放电的实验电路图．实验时，先使开关掷向1端，电源对电容器充电；经过一段时间，把开关掷向2端，电容器与电阻相连，电容器放电．在开关接通2端后的极短时间内，下列说法正确的是（
）
A.
电容器带电量和两板间电压都增大
B.
电容器带电量和两板间电压都减小
C.
电容器带电量增大，两板间电压减小
D.
电容器带电量减小，两板间电压增大
【答案】B
【解析】
【详解】开关S与“l”端相连时，电源向电容器充电，电流先增大，电容器带电量不断增多，两板间电压也不断增大；开关S与“2”端相连时，电容器放电，电流减小，电容器带电量减小，两板间电压也在减小。故ACD错误，B正确。
6.
（2019·北京）某手机电池的容量为，充电完毕后其储存的电能约为．这个能量相当于将一定质量的物体举高的过程中重力势能的变化量，取重力加速度，这个物体的质量约为（
）
A.
B.
C.
D.
【答案】D
【解析】
【详解】电池储存的电能等于一定质量的物体举高1m的重力势能变化量，有：
则
故D正确ABC错误。
8.
（2019·北京）在如图所示的电路中，电源的内阻，电阻，不计电流表的内阻．闭合开关后，电流表的示数．在通电时间内，通过电阻的电荷量为（
）
A.
B.
C.
D.
【答案】D
【解析】
【详解】该电路为串联电流，电流处处相等，故通过电阻R的电流为，故通过电阻R的电荷量
故D正确ABC错误。
9.
（2019·北京）在如图所示的电路中，电源的内阻，电阻，不计电流表的内阻．闭合开关后，电流表的示数．电源的电动势为（
）
A.
B.
C.
D.
【答案】A
【解析】
【详解】根据如图所示电路，由闭合电路欧姆定律得：
故A正确BCD错误。
10.
（2019·北京）在如图所示的电路中，电源的内阻，电阻，不计电流表的内阻．闭合开关后，电流表的示数．电阻的电功率为（
）
A.
B.
C.
D.
【答案】B
【解析】
【详解】由焦耳定律可得，电阻R消耗的功率
故B正确ACD错误。
22.
（2019·北京）下图为某同学用电流表和电压表测量电阻的部分实验电路图．在某次测量中，电压表的示数为时，电流表的示数为，根据测量数据可计算出电阻______．由于电表内阻的影响，电阻的测量值______（选填“大于”或“小于”）真实值．
【答案】
①.
40
②.
大于
【解析】
【详解】[1]在该电路中，由欧姆定律可得：
[2]考虑电表的内阻，电流表有分压作用，故R两端电压偏大，电阻R的测量值偏大。
18.
（2019.6·福建）如图所示四个电学器件中，属于滑动变阻器的是（
）
A.
B.
C.
D.
【答案】B
【解析】
【详解】A．图示是电池，故A错误；
B．图示是滑动变阻器，故B正确；
C．图示是电容器，故C错误；
D．图示是电压表，故D错误。
故选B。
19.
（2019.6·福建）如图所示的电路中，电源的电动势E=3.0V，内电阻r=1.0Ω，电阻R=2.0Ω，不计电路中的其他电阻，闭合开关S后，电流表A的示数为（
）
A.
0.5A
B.
1.0A
C.
1.5A
D.
3.0A
【答案】B
【解析】
【详解】根据闭合电路欧姆定律得
故B正确，ACD错误。
故选B。
1.
（2019·福建）下列物理量中以“安培”为单位的是
A.
电阻
B.
电压
C.
电流
D.
电荷量
【答案】C
【解析】
【详解】A．电阻的单位为“欧姆”，故A项错误；
B．电压的单位为“伏特”，故B项错误；
C．电流的单位为“安培”，故C项正确；
D．电荷量的单位为“库仑”，故D项错误．
23.
（2019·福建）如图所示，电源电动势为E，内阻为r，闭合开关S，当滑动变阻器滑片P向A移动时
A.
电流表示数增大，电压表示数增大
B.
电流表示数增大，电压表示数减小
C.
电流表示数减小，电压表示数减小
D.
电流表示数减小，电压表示数增大
【答案】D
【解析】
【详解】由图可知，滑动变阻器与R串联；滑片向A端移动时，滑动变阻器接入电阻增大，总电阻增大；则根据闭合电路欧姆定律可知，电流减小；由U=E-Ir可知，路端电压增大；故电流表示数减小，电压表示数增大．
A．电流表示数增大，电压表示数增大，与分析不符，故A项错误；
B．电流表示数增大，电压表示数减小，与分析不符，故B项错误；
C．电流表示数减小，电压表示数减小，与分析不符，故C项错误；
D．电流表示数减小，电压表示数增大，与分析相符，故D项正确．
23.
（2020.12·河北）如图所示为家用电阻丝电炉，现将甲、乙两电阻丝电炉分别接入电路中，正常工作时，它们的电阻分别为R甲、R乙，R甲=R乙，通过它们的电流分别为I甲、I乙，I甲=I乙，则在相等的时间内，甲、乙两电阻丝电炉产生的热量之比为（　　）
A.
25：16
B.
16：25
C.
5：4
D.
4：5
【答案】C
【解析】
【分析】
【详解】根据
Q=I2Rt
可得
故选C。
28.
（2020.12·河北）在如图所示的电路中，电源的电动势E=3.0V，电阻R=5.0Ω。闭合开关S后，理想电流表的示数为0.50A，则电源的内阻为（　　）
A.
1.0Ω
B.
2.0Ω
C.
5.0Ω
D.
6.0Ω
【答案】A
【解析】
【分析】
【详解】根据闭合电路的欧姆定律可得
E=I(R+r)
解得
r=1.0Ω
故选A。
29.
（2020.12·河北）如图所示，一电容器标有“5.5V，10F”的字样，当该电容器两极间的电压为2.75V时，电容器所带的电荷量为（　　）
A.
0.275C
B.
0.55C
C.
27.5C
D.
55C
【答案】C
【解析】
【分析】
【详解】当该电容器两极间的电压为2.75V时，电容器所带的电荷量为
故选C。
40.
（2020.12·河北）（多选）如图所示为通有恒定电流的某段金属导体。在5.0s内有电荷量为20C的负电荷向右通过导体横截面P，则通过导体的电流（　　）
A.
方向向右
B.
方向向左
C.
大小为4.0A
D.
大小为100A
【答案】BC
【解析】
【分析】
【详解】据根据电流的定义式
电流方向规定为正电荷定向移动的方向，因移动的是负电荷，电流方向与定向移动的方向相反，故电流方向向左。
故选BC。
45.
（2020.12·河北）（多选）一欧姆表有“×1”、“×10”、“×100”三挡。某同学用该欧姆表测电阻时，选用“×10”挡，进行欧姆调零后，将两表笔接触待测电阻两端表针向右偏转，为了更加准确测量该电阻阻值，下列做法正确的是（　　）
A.
若发现表针向右偏转角度太小，应换用“×1”挡
B.
若发现表针向右偏转角度太小，应换用“×100”挡
C.
若发现表针向右偏转角度太大，应换用“×1”挡
D.
若发现表针向右偏转角度太大，应换用“×100”挡
【答案】BC
【解析】
【分析】
【详解】AB．若发现表针向右偏转角度太小，说明所测的电阻值比较大，应换大档位“×100”，A错误B正确；
CD．若发现表针向右偏转角度太大，说明所测的电阻值比较小，应换大档位“×1”，D错误C正确。
故选BC。
13.
（2020·北京）电源、电阻箱、电流表与开关连接成如图所示的电路。闭合开关S后，当电阻箱接入电路的阻值R=10.0Ω时，电流表示数为0.50A。当电阻箱接入电路的阻值R=10.0Ω时，电阻箱两端的电压等于（　　）
A.
20V
B.
10V
C.
9.5V
D.
5.0V
【答案】D
【解析】
【详解】根据欧姆定律，有
故ABC错误，D正确
故选D。
14.
（2020·北京）电源、电阻箱、电流表与开关连接成如图所示的电路。闭合开关S后，当电阻箱接入电路的阻值R=10.0Ω时，电流表示数为0.50A。当电阻箱接入电路的阻值R=10.0Ω时，电阻箱的热功率等于（　　）
A.
50W
B.
20W
C.
5.0W
D.
2.5W
【答案】D
【解析】
【详解】电阻箱的热功率为
故选D。
15.
（2020·北京）电源、电阻箱、电流表与开关连接成如图所示的电路。闭合开关S后，当电阻箱接入电路的阻值R=10.0Ω时，电流表示数为0.50A。当电阻箱接入电路的阻值增大时，电流表的示数（　　）
A.
增大
B.
不变
C.
减小
D.
先增大后减小
【答案】C
【解析】
【详解】根据欧姆定律
所以
当电阻箱接入电路的阻值增大时，即R增大，I减小。故ABD错误，C正确。
故选C。
32.
（2020·陕西）如图所示，电源电动势E
=12V，内电阻r
=0.5Ω，灯泡L标有“6V，12W”的字样。若灯泡恰能正常发光，求：
(1)电路中的电流；
(2)电阻R0的阻值；
(3)电源路端电压。
【答案】（1）2A；（2）；（3）11V
【解析】
【分析】
【详解】（1）各部分元件串联，故电流相等，因为灯泡正常发光所以
（2）由欧姆定律可得
则
（3）由闭合电路欧姆定律得
19.
（2021.6·广东）小杰同学有节约用电的好习惯，他上学离家前总是关掉自己房间里的用电器开关，该做法可使得功率约的用电器平均每天少用电，则1年可以节约用电约（　　）
A.
360度
B.
200度
C.
146度
D.
73度
【答案】D
【解析】
【分析】
【详解】1年可以节约用电
故选D。
25.
（2021.6·广东）如图所示，电路中有滑动变阻器和灯泡，、之间接有恒定电压。将滑动变阻器滑片向右滑动的过程中，灯泡的亮度（　　）
A.
逐渐变亮
B.
逐渐变暗
C.
先变亮后变暗
D.
先变暗后变亮
【答案】B
【解析】
【分析】
【详解】将滑动变阻器滑片向右滑动的过程中，R变大，则总电阻变大，根据
可知电流减小，即通过灯泡电流减小，灯泡的功率减小，亮度逐渐变暗。
故选B。
26.
（2021.6·广东）三个相同规格的电阻，任意进行串并联组合，测得所有组合中最小电阻值为，则单个电阻的阻值为（　　）
A.
B.
C.
D.
【答案】A
【解析】
【分析】
【详解】三个相同电阻可以有四种连接方式：三个电阻串联、三个电阻并联、两个电阻串联后与第三个电阻并联，两个电阻并联后与第三个电阻串联。所有组合中最小电阻值是三个电阻并联，由并联电路中电阻的特点可知
则
故A正确，BCD错误。
故选A。
28.
（2021.6·广东）如图所示，在“探究金属导线电阻与其影响因素的定量关系”的实验中，下列说法正确的是（　　）
A.
电表应始终选用最大的量程
B.
闭合开关时，滑动变阻器的滑片可以在任意位置
C.
两电表采用如图接法的原因是金属导线的阻值较小
D.
读电流表示数时，任何情况下都不需要估读
【答案】C
【解析】
【分析】
【详解】A．电表的选用应该根据电路中待测电阻的实际来进行量程的选择，A错误；
B．开关闭合时，滑动变阻器的滑片应该在最大阻值处，以保护电路，B错误；
C．两电表采用如图接法原因是金属导线的阻值较小，分流不明显，C正确；
D．读电流表示数时，有时需要进行估读，D错误。
故选C。
20.
（2021.7·云南）物理学规定____定向移动的方向为电流的方向；电流通过导体时能使导体的温度升高，电能转化为____能；一个的电阻工作时，通过它的电流是0.3A，则此电阻在100s内电流产生的热量为____J。
【答案】
①.
正电荷
②.
内
③.
90
【解析】
【分析】
【详解】[1]物理学规定正电荷定向移动的方向为电流的方向。
[2]电流通过导体时能使导体的温度升高，电能转化为内能。
[3]根据焦耳定律得，产生的热量
27.（2021.7·云南）
如图所示，是“测一节锂—锰纽扣电池的电动势和内阻”实验中得到的U-I图像，由图像可知该电池的电动势是___V；内阻是____Ω。（结果取一位小数）
【答案】
①.
3.0
②.
5.0
【解析】
【分析】
【详解】[1][2]由
U-I图像图可知，电池的电动势是3.0V，由U-I图像斜率表示电池内阻，可得内阻为
8.
（2020.1·福建）如图所示的四种电学元器件中，滑动变阻器是（　　）
A.
B.
C.
D.
【答案】D
【解析】
【详解】A是电流表，B是电阻，C是开关，D是滑动变阻器，D正确，ABC错误。
故选D。
9.
（2020.1·福建）真空中两个点电荷之间的库仑力大小为F，若保持它们的电荷量不变，仅将它们之间的距离增大为原来的2倍，则它们之间的库仑力大小变为（　　）
A.
B.
C.
D.
【答案】A
【解析】
【详解】根据库仑定律
可知，若保持它们的电荷量不变，仅将它们之间的距离增大为原来的2倍，则它们之间的库仑力大小变为
故选A。
10.
（2020.1·福建）如图所示，A、B为电场中同一电场线上的两点，电场强度分别为、，则（　　）
A.
，方向相同
B.
，方向相反
C.
，方向相同
D.
，方向相反
【答案】C
【解析】
【详解】因为B点的电场线较A点密集，则B点场强比A点大，即，两点场强方向相同。
故选C。
20.
（2020.1·福建）如图所示，闭合开关S，将滑动变阻器的滑片P由a向b滑动过程中，电流表的示数（　　）
A.
一直变大
B.
一直变小
C.
先变大后变小
D.
先变小后变大
【答案】A
【解析】
【详解】将滑动变阻器的滑片P由a向b滑动过程中，滑动变阻器接入电路的电阻减小，则总电阻减小，总电流变大，即电流表的示数一直变大。
故选A
16.
（2017.6·广东）国际单位制中的单位m/s、N、A对应的物理量分别是(　　)
A.
速度、力、电流
B.
加速度、功、电量
C.
速度、质量、电量
D.
角速度、力、电场强度
【答案】A
【解析】
【详解】国际单位制中的单位、N、A对应的物理量分别是速度、力、电流，故选项A正确．
27.
（2017.6·广东）在电路图中常用来表示电阻器、电容器的字母分别是(　　)
A.
R、C
B.
R、L
C.
C、L
D.
C、R
【答案】A
【解析】
【详解】在电路图中常用来表示电阻器、电容器的字母分别是R、C
，故选项A正确．
60.
（2017.6·广东）（多选）图是应用光敏电阻设计的实验电路，闭合开关后，用光照向光敏电阻，发现光强增加时，灯变得更亮，下列分析正确的有（
）
A.
光敏电阻的阻值随光强的增加而增大
B.
光敏电阻的阻值随光强的增加而减小
C.
灯变得更亮，说明电路中的总电阻变小
D.
灯变得更亮，说明电路中的总电阻变大
【答案】BC
【解析】
【详解】光照强度增加时，光敏电阻阻值减小，闭合回路总电阻减小，电流变大，灯变得更亮，故选项BC正确．
点睛：光敏电阻是可变电阻，本题相当于动态分析问题，分析部分与整体的关系是关键．
25.
（2020.7·青海）某电热器铭牌上标注额定电压为U，额定电流为I，则正常工作时，该电热器消耗的电功率为
A.
B.
C.
D.
【答案】C
【解析】
【详解】正常工作时，电压为额定电压，电流为额定电流，根据功率的公式，该电热器消耗的电功率为：
故ABD错误；C正确。
故选C．
5.
（2019·山东）如图所示，为某教室的照明电路图，如果用一个单刀开关同时控制四盏灯，开关应安装在（　　）
A.
a处
B.
b处
C.
c处
D.
d处
【答案】A
【解析】
【详解】根据电路特点，四盏灯属于并联关系，开关在a处可以控制总电流，满足题意要求。
故选A。
15.
（2019·山东）某台灯电路如图所示，虚线框内是其亮度调节部分，圆弧abc为均匀电阻丝，P为调节滑片，若电源电压恒定，在滑片P由a沿逆时针方向滑到c的过程中，关于台灯亮度变化情况的判断正确的是）（　　）
A.
不变
B.
逐渐变亮
C.
逐渐变暗
D.
先变暗后变亮
【答案】B
【解析】
【详解】当滑片P由a沿逆时针方向滑到c的过程中，接入电路的电阻变大，根据欧姆定律可知电路中电流变大，则灯泡功率变大，即灯泡逐渐变亮。
故选B。
17.
（2019·山东）一电动机正常工作时的发热功率是0.1kW，转化为机械能的功率是6kW，该电动机正常工作时（　　）
A.
每秒钟消耗的电能为0.1kJ
B.
每秒钟消耗的电能为6kJ
C.
每秒钟做的机械功为0.1kJ
D.
每秒钟做的机械功为6kJ
【答案】D
【解析】
【详解】AB．电动机每秒钟消耗的电能为
故AB错误；
CD．每秒钟做的机械功为
故C错误，D正确。
故选D。
22.
（2019·山东）在“测量金属的电阻率”的实验中，待测金属丝的电阻约为6Ω。
(1)现备有下列器材供测量金属丝的电阻时选用。
a.电流表：量程0.6A，内阻约为0.5Ω；
b.电流表：量程3A，内阻约为0.1Ω；
c.电压表：量程3V，内阻约为3kΩ；
d.电压表：量程15V，内阻约为15kΩ；
e.滑动变阻器：最大阻值为30Ω；
f.直流电源：电动势为3V，内阻不计；
g.开关一个，导线若干。
为了提高测量精确度，电流表应选________，电压表应选_________。（填器材前的字母代号）
(2)某次实验中，已经测得金属丝两端的电压、通过金属丝的电流和金属丝的直径，为了求得金属丝的电阻率，还需要测量的一个物理量是_______________。
【答案】
(1).
a
(2).
c
(3).
金属丝的长度
【解析】
【详解】(1)[1][2]由于电源的电动势为3V，故应选择3V的电压表，如果选择15V的电压表，则量程太大，已知待测电阻的阻值约为6Ω，由欧姆定律可知
所以电流表应选择量程0.6A的电流表，故电流表应选a，电压表应选c。
(2)[3]由及电阻定律可知
故为了求得金属丝的电阻率，在已知金属丝两端的电压U、通过金属丝的电流I和金属丝的直径D外，还需要测量的一个物理量是金属丝的长度l。
4.
（2019.1·浙江）下列电表中，属于多用电表的是（　　）
A.
B.
C.
D.
【答案】D
【解析】
【详解】A．图中电表是微安表，不是多用电表，故A错误；
B．图中电表是电流表，不是多用电表，故B错误；
C．图中电表是电压表，不是多用电表，故C错误
D．图中电表可以测电压、电流、电阻等物理量，该表是多用电表，故D正确。
故选D。
18.
（2019.1·浙江）如图是常见的LED显示屏．现有一显示屏是由某种型号的LED灯组成的，每只灯在不同的电压下发出不同颜色的光，发光时的工作电流均约为20
mA．当电压为1.4
V时发红光，当电压为1.8
V时发黄光；当电压为3.2
V时发蓝光．已知该显示屏面积为3
m2,1
m2灯的数量为1.0×104个，则当整个显示屏上所有LED灯都发光时，LED灯的总功率最接近
A.
1×102
W
B.
1×103
W
C.
1×104
W
D.
1×106
W
【答案】B
【解析】
【详解】当LED灯发蓝光时，两端的电压U=3.2V，通过的电流I=20mA=0.02A，则每个LED灯的电功率P=UI=3.2V×0.02A=0.064W；1m2灯的数量为1.0×104个，则总功率：P总=nP=1.0×104×0.064W=640W，可知在四个选项中，最接近的是B选项，故B正确，ACD错误．
20.
（2019.1·浙江）作“测绘小灯泡的伏安特性曲线”实验时的实物连线如图所示．
(1)请在答题纸上图乙所示的虚线框内不全电路；
(2)根据实验数据作出如图丙所示的I-U图象，则电压为0.90
V时小灯泡的电阻是______
Ω(保留2位有效数字)．
【答案】
4.5
【解析】
【详解】（1）由图甲所示实物电路图可知，滑动变阻器采用分压接法，电流表采用外接法，根据图甲所示实物电路图作出电路图如图所示：
（2）由图丙所示图线可知：U=0.90V时，I=0.20A，此时灯泡电阻：．
26.（2015·山东）在如图所示的电路中，闭合开关S，电流表和电压表示数的变化情况正确的是（　　）
　
A．
电流表示数减小
B．
电流表示数增大
　
C．
电压表示数增大
D．
电压表示数减小
【答案】BD
【解析】闭合开关S，电阻R2被短路，则电路的总电阻减小，根据闭合电路欧姆定律分析可知，电流增大，则电流表示数增大。电源的内电压增大，路端电压减小，则电压表的示数减小。故AC错误，BD正确。
27.（2015·山东）用多用电表的欧姆挡测量一未知电阻的阻值，将选择开关旋到“×10”
挡，测量时指针停在刻度盘0
Ω附近，为了提高测量的精确度，先将选择开关旋到　　（填“×1”或“×100”）挡，然后进行了如下操作，这些操作的合理顺序是　
A．将两根表笔分别接触待测电阻的两端，记下读数
B．将两根表笔短接，调节调零电阻，使指针停在0
Ω刻度线上
C．将选择开关旋到“OFF”挡
【答案】×1
BAC
【解析】将选择开关拨至“×10”的挡位测量时，指针停在刻度盘0
Ω附近处，说明欧姆表所选挡位太大，为准确测量电阻阻值，应选择×1挡，然后重新进行欧姆调零，再测电阻阻值。测量完毕，把选择开关置于交流电压最高挡上，正确的实验步骤为：BAC。
