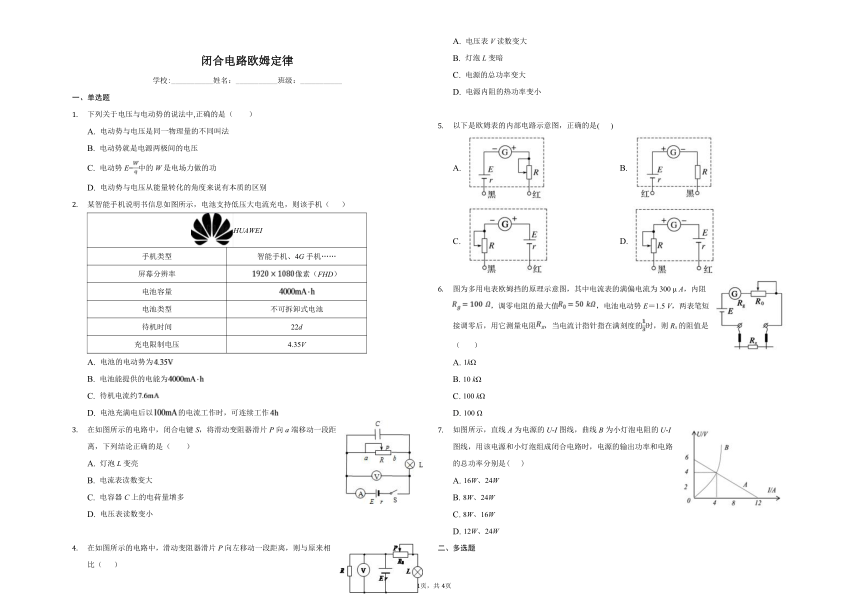

闭合电路欧姆定律
学校:___________姓名：___________班级：___________
一、单选题
1.
下列关于电压与电动势的说法中,正确的是（
）
A.
电动势与电压是同一物理量的不同叫法
B.
电动势就是电源两极间的电压
C.
电动势E=中的W是电场力做的功
D.
电动势与电压从能量转化的角度来说有本质的区别
2.
某智能手机说明书信息如图所示，电池支持低压大电流充电，则该手机（
）
HUAWEI
手机类型
智能手机、4G手机……
屏幕分辨率
像素（FHD）
电池容量
电池类型
不可拆卸式电池
待机时间
22d
充电限制电压
4.35V
A.
电池的电动势为
B.
电池能提供的电能为
C.
待机电流约
D.
电池充满电后以的电流工作时，可连续工作
3.
在如图所示的电路中，闭合电键S，将滑动变阻器滑片P向a端移动一段距离，下列结论正确的是（　　）
A.
灯泡L变亮
B.
电流表读数变大
C.
电容器C上的电荷量增多
D.
电压表读数变小
4.
在如图所示的电路中，滑动变阻器滑片P向左移动一段距离，则与原来相比（?
?）
A.
电压表V读数变大
B.
灯泡L变暗
C.
电源的总功率变大
D.
电源内阻的热功率变小
5.
以下是欧姆表的内部电路示意图，正确的是(
)
A.
B.
C.
D.
6.
图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300
μ
A，内阻，调零电阻的最大值，电池电动势E＝1.5
V，两表笔短接调零后，用它测量电阻，当电流计指针指在满刻度的时，则Rx的阻值是（?
?
?）
A.
1kΩ
B.
10
kΩ
C.
100
kΩ
D.
100
Ω
7.
如图所示，直线A为电源的U-I图线，曲线B为小灯泡电阻的U-I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电路的总功率分别是(
)
A.
16W、24W
B.
8W、24W
C.
8W、16W
D.
12W、24W
二、多选题

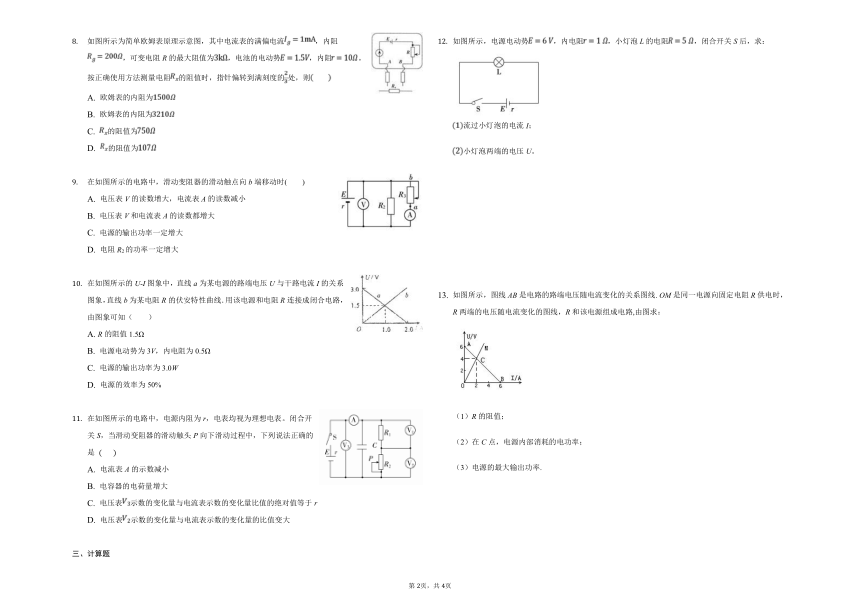

8.
如图所示为简单欧姆表原理示意图，其中电流表的满偏电流，内阻，可变电阻R的最大阻值为，电池的电动势，内阻。按正确使用方法测量电阻的阻值时，指针偏转到满刻度的处，则????
??
A.
欧姆表的内阻为
B.
欧姆表的内阻为
C.
的阻值为
D.
的阻值为
9.
在如图所示的电路中，滑动变阻器的滑动触点向b端移动时(
)
A.
电压表V的读数增大，电流表A的读数减小
B.
电压表V和电流表A的读数都增大
C.
电源的输出功率一定增大
D.
电阻R2的功率一定增大
10.
在如图所示的U-I图象中，直线a为某电源的路端电压U与干路电流I的关系图象，直线b为某电阻R的伏安特性曲线．用该电源和电阻R连接成闭合电路，由图象可知（　　）
A.
R的阻值1.5Ω
B.
电源电动势为3V，内电阻为0.5Ω
C.
电源的输出功率为3.0W
D.
电源的效率为50%
11.
在如图所示的电路中，电源内阻为r，电表均视为理想电表。闭合开关S，当滑动变阻器的滑动触头P向下滑动过程中，下列说法正确的是
(
)
A.
电流表A的示数减小
B.
电容器的电荷量增大
C.
电压表示数的变化量与电流表示数的变化量比值的绝对值等于r
D.
电压表示数的变化量与电流表示数的变化量的比值变大
三、计算题
12.
如图所示，电源电动势，内电阻，小灯泡L的电阻，闭合开关S后，求：
流过小灯泡的电流I；
小灯泡两端的电压U。
13.
如图所示，图线AB是电路的路端电压随电流变化的关系图线.
OM是同一电源向固定电阻R供电时，R两端的电压随电流变化的图线，R和该电源组成电路,由图求：
（1）R的阻值；
（2）在C点，电源内部消耗的电功率；
（3）电源的最大输出功率.
答案和解析
1.【答案】D
A.电压与电动势的单位相同，但物理意义不同，是两个不同的物理量，故A错误；
B.根据闭合电路欧姆定律，路端电压U=E-Ir，只有当外电路断开时，I=0，路端电压等于电动势。当外电路接通时，路端电压即电源两极间的电压小于电动势，故B错误；
C.电动势定义式公式中的W是非静电力做功，故C错误；
D.电源是把其他形式的能转化为电能的装置，电动势反映电源把其他形式的能转化为电能本领大小，从能量转化的角度来说有本质的区别?，故D正确。
故选D。
2.【答案】C
A.4.35V为充电电压，不是该电池的电动势，故A错误；
B.mA?h为电量的单位，所以4000mA?h表示该电池能提供的电量，不是电能，故B错误；
C.待机电流，故C正确；
D.该电池充满电后以后以100mA的电流工作时，可连续工作：t=，故D错误。
故选：C。??
3.【答案】C
解：AB、将滑动变阻器滑片P向a端移动后，变阻器接入电路的电阻增大，根据闭合电路欧姆定律知，电路中电流I变小，则电流表读数变小，灯泡L变暗。故A、B错误。
C、电容器C两端的电压UC=E-I（RL+r），I变小，其他量不变，则UC增大，电容器C上的电荷量增多。故C正确。
D、变阻器接入电路的电阻增大，外电路总电阻增大，则路端电压增大，电压表读数变大。故D错误。
故选：C。
4.【答案】C
???????A.滑动变阻器滑片P向左移动，变阻器接入电路的电阻减小，电路总电阻减小，总电流变大，路端电压变小，即电压表示数减小，故A错误；
B.由于灯泡支路和电阻R支路并联，电阻R两端电压变小，电流变小，故流过灯泡的电流变大，灯泡变亮，故B错误；
C.由于电路中的总电流变大，根据P=EI可知，电源的总功率变大，故C正确；
D.根据P=I2r可知，电源的内阻的热功率变大，故D错误。
故选C。??
5.【答案】C
B.欧姆表中没有可调电阻，故B错误；
AD.电流表的负极接到了电源的正极，故AD错误；
C.红表笔应接内置电源的负极，黑表笔应接内置电源的正极，故C正确。
故选C。
??
6.【答案】B
欧姆表内阻：，
当电流计指针指在满刻度的时，流过的电流为100μA
待测电阻阻值：，
故选B。??
7.【答案】A
由图象可知用该电源和灯泡组成闭合电路时，交点为它们工作时的电流和电压的大小，电路中电流为I=4A，路端电压为U=4V，电源的电动势的大小为E=6V，电源的输出功率为P=UI=4×4W=16W，电源的总功率，即电路的总功率为：P=EI=6×4W=24W，故A正确，BCD错误。
故选A。??
8.【答案】AC
AB.欧姆表的工作原理是闭合电路的欧姆定律，由闭合电路欧姆定律得，欧姆调零时：，欧姆表的内阻：，故A正确，B错误；
CD.
指针偏转到满刻度的处：，解得：，故C正确，D错误。
故选AC。??
9.【答案】AD
AB.当滑动变阻器的滑动触点向b端移动时，变阻器接入电路的电阻增大，外电路总电阻R增大，由闭合电路欧姆定律分析总电流I减小，路端电压U=E-Ir增大，电压表的读数增大，流过电阻R2的电流I2增大，则流过电流表的电流I3=I-I2减小，电流表A的读数减小，故A正确，B错误；
C.当外电路电阻等于电源内阻时，电源的输出功率最大，因为题中不知道电阻的具体大小关系，故电源的输出功率不一定增大，故C错误；
D.根据选项AB分析可知，流过电阻R2的电流I2增大，故电阻R2的功率一定增大，故
D正确。
故选：AD。
10.【答案】AD
A.由图象b可知，外电阻R=Ω=1.5Ω，故A正确。
B.由图象a可知，电源电动势E=3.0V，短路电流I短=2A，电源内阻r=Ω=1.5Ω，故B错误。
C.由两图象的交点坐标，可得电阻两端的电压为1.5V，流过电阻的电流为1A，电源的输出功率为P=UI=1.5×1W=1.5W，故C错误；
D.由两图象的交点坐标，干路电流为1A，电源的总功率为P′=UI=3×1W=3W，则电源的效率，故D正确。
故选AD。??
11.【答案】ABC
12.【答案】解：（1）根据闭合电路的欧姆定律得到流过小灯泡的电流I=；
(2)小灯泡两端的电压U为路端电压故U=。
13.【答案】解：（1）由欧姆定律结合图象可得R端电压为4V，此时的电流为2A，故有R的阻值：；
（2）根据图线AB知，电动势，
由图象斜率的含义解得电源内阻为：
在C点，电源内部消耗的电功率：。
（3）根据P出=I2R==≤，
当R=r时取最大值，
