游标卡尺的使用和读数

(共21张PPT)
游标卡尺的使用与读数
五峰民族高中物理组：向小玲
1、游标卡尺的构造、使用规则：
主尺
游标尺
内测量爪
深度尺
紧固螺钉
外测量爪
1
0
5
10
0
0.1mm
cm
5
10
15
2
0
5
15
10
0
20
0.05mm
2、游标卡尺的分类：
0
0.02mm

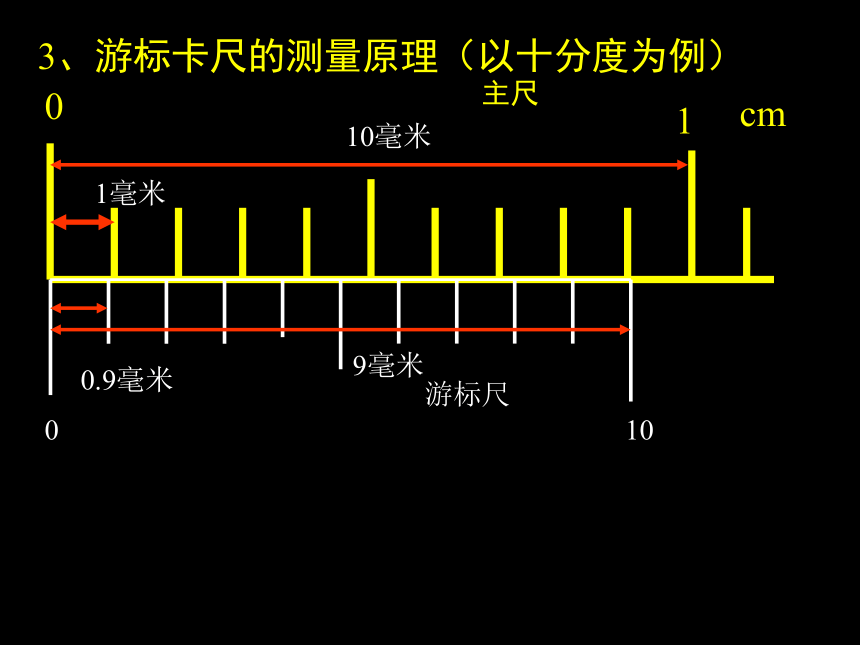

3、游标卡尺的测量原理（以十分度为例）
主尺
游标尺
0
1
0
10
cm
10毫米
9毫米
1毫米
0.9毫米
3、游标卡尺的测量原理
主尺
游标
0
1
0
10
cm
0.1毫米
主尺
游标
0
1
0
10
cm
当被测量的物体长度为零时，游标上的哪一根刻度线与主尺上刻度线相重合呢？
3、游标卡尺的测量原理
当被测量的物体厚度为0.1mm时，游标上的哪一根刻度线与主尺上刻度线相重合呢？
3、游标卡尺的测量原理
0.1mm
主尺
游标
0
1
0
10
cm
3、游标卡尺的测量原理
游标向右移动0.1mm
主尺
游标
0
1
0
10
cm
3、游标卡尺的测量原理
游标尺上只有第1条刻度线与主尺上的1毫米刻度线重合。
当被测量的物体厚度为0.6mm时，游标上的哪一根刻度线与主尺上刻度线相重合呢？
3、游标卡尺的测量原理
0.6mm
主尺
游标
0
1
0
10
cm
3、游标卡尺的测量原理
游标向右移动0.6mm
主尺
游标
0
1
0
10
cm
3、游标卡尺的测量原理
游标尺上只有第6条刻度线与主尺上的6mm刻度线重合。
当被测量的物体厚度为27.7mm(2.77cm)时，游标上的哪一根刻度线与主尺上刻度线相重合呢？
3、游标卡尺的测量原理
27.7mm
(2.77cm)
主尺
游标
0
1
0
10
cm
3、游标卡尺的测量原理
游标向右移动27.7mm
3、游标卡尺的测量原理
当被测量的物体厚度为27.7mm(2.77cm)时，主尺上的哪一根刻度线与游标上刻度线相重合呢？
游标尺上只有第7条刻度线与主尺上34mm的刻度线重合。
主尺
cm
3
0
10
游标
27mm
当被测量的物体厚度为27.7mm(2.77cm)时，游标上的第7根刻度线与主尺上刻度线相重合。
4、游标卡尺的读数方法
主尺
cm
3
10
游标
0
读数=
主尺读数
+
游标尺读数
27
L=
27mm
+
0.7mm
7×0.1
=27.7mm
5、游标卡尺的读数练习：
主尺
cm
11
10
游标
0
L=
111mm
+
0.0mm
0×0.1
=111.0mm
111
12
4、游标卡尺的读数方法（二十分度）
主尺
cm
3
10
游标
0
26
L=
26mm
+
0.25mm
5×0.05
=26.25mm
4
20
4、游标卡尺的读数方法（二十分度）
主尺
cm
11
10
游标
0
105
L=
105mm
+
0.00mm
0×0.05
=105.00mm
12
20
50分度的游标卡尺的读数道理和10分度、20分度的一样。你能想出来吗？
50分度的应该怎么读呢？
