第十三章电路初探专题训练电路的设计与识别 2021—2022学年苏科版九年级物理上册（word有答案）

第十三章
专题训练
电路的设计与识别

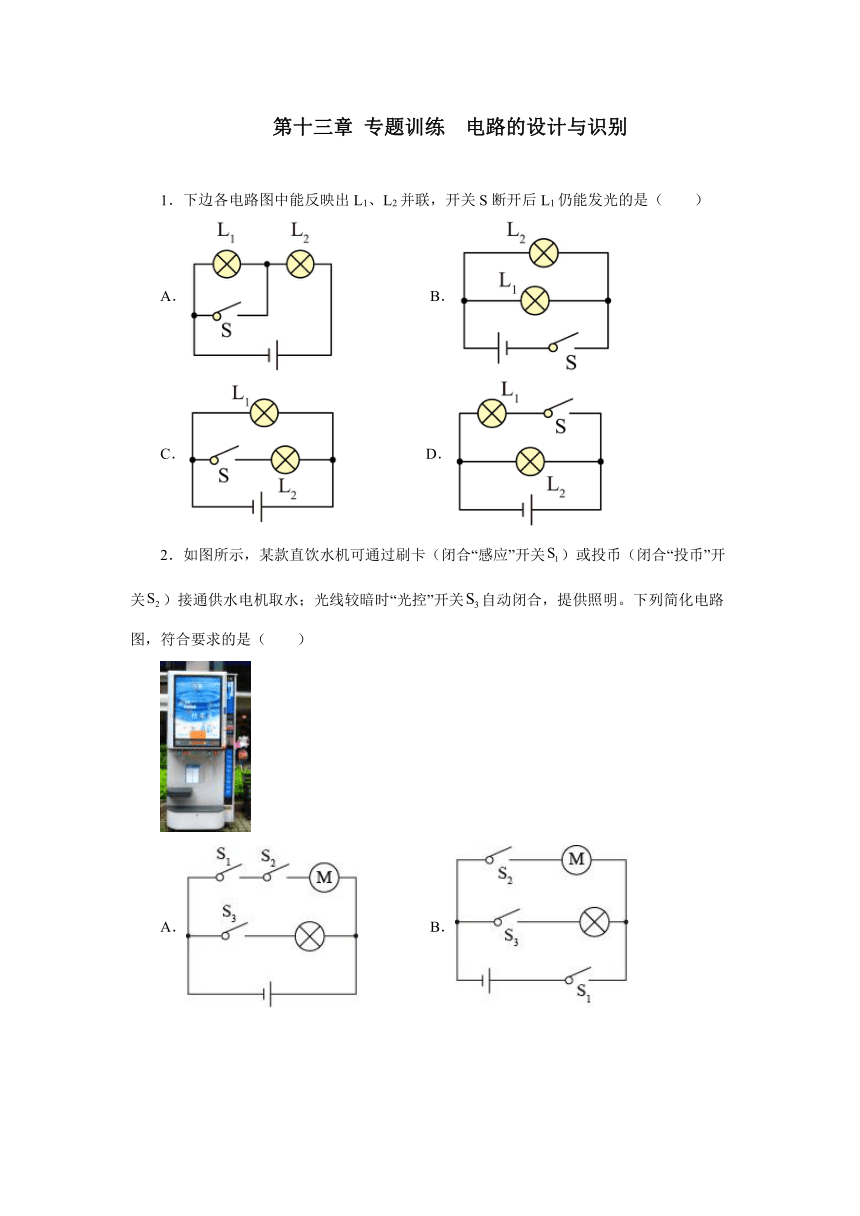

1．下边各电路图中能反映出L1、L2并联，开关S断开后L1仍能发光的是（　　）
A．
B．
C．
D．
2．如图所示，某款直饮水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。下列简化电路图，符合要求的是（
）
A．
B．
C．
D．

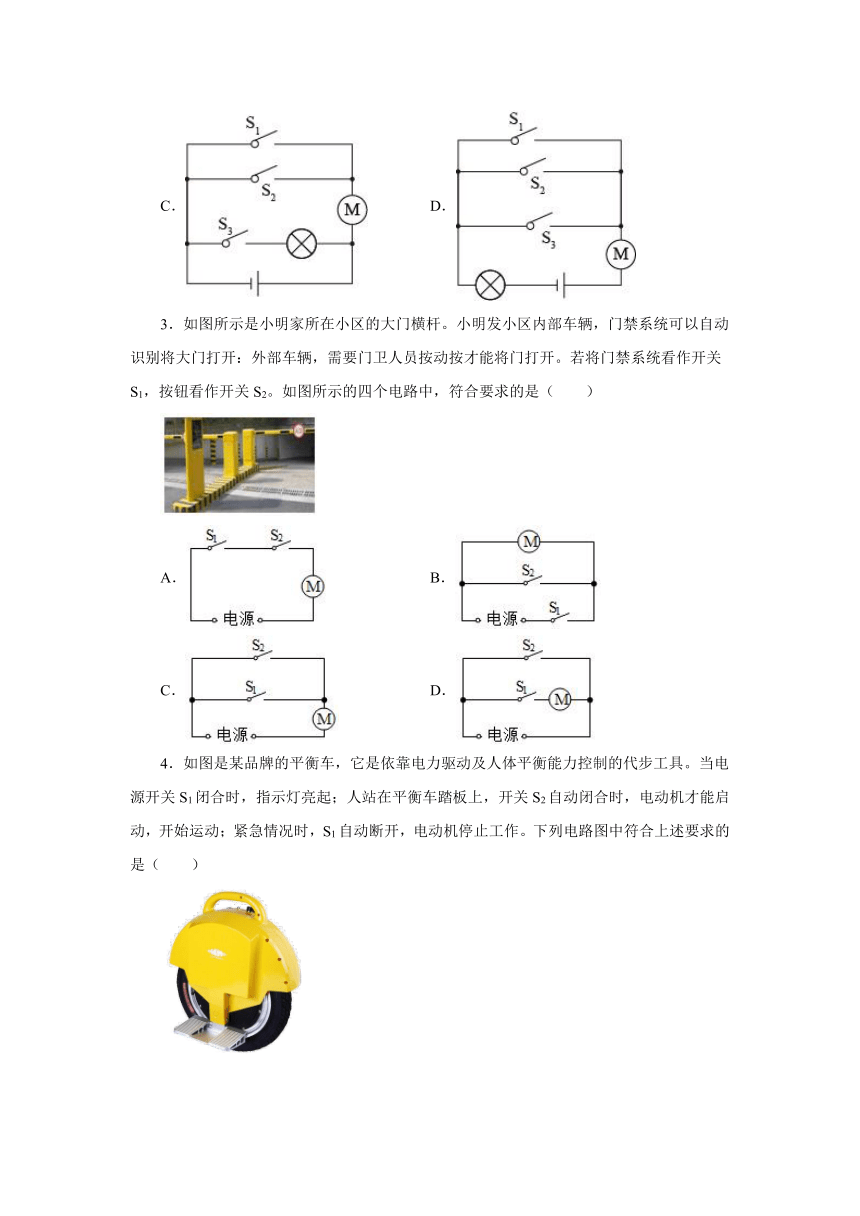

3．如图所示是小明家所在小区的大门横杆。小明发小区内部车辆，门禁系统可以自动识别将大门打开：外部车辆，需要门卫人员按动按才能将门打开。若将门禁系统看作开关S1，按钮看作开关S2。如图所示的四个电路中，符合要求的是（　　）
A．
B．
C．
D．
4．如图是某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。当电源开关S1闭合时，指示灯亮起；人站在平衡车踏板上，开关S2自动闭合时，电动机才能启动，开始运动；紧急情况时，S1自动断开，电动机停止工作。下列电路图中符合上述要求的是（　　）
A．
B．
C．
D．

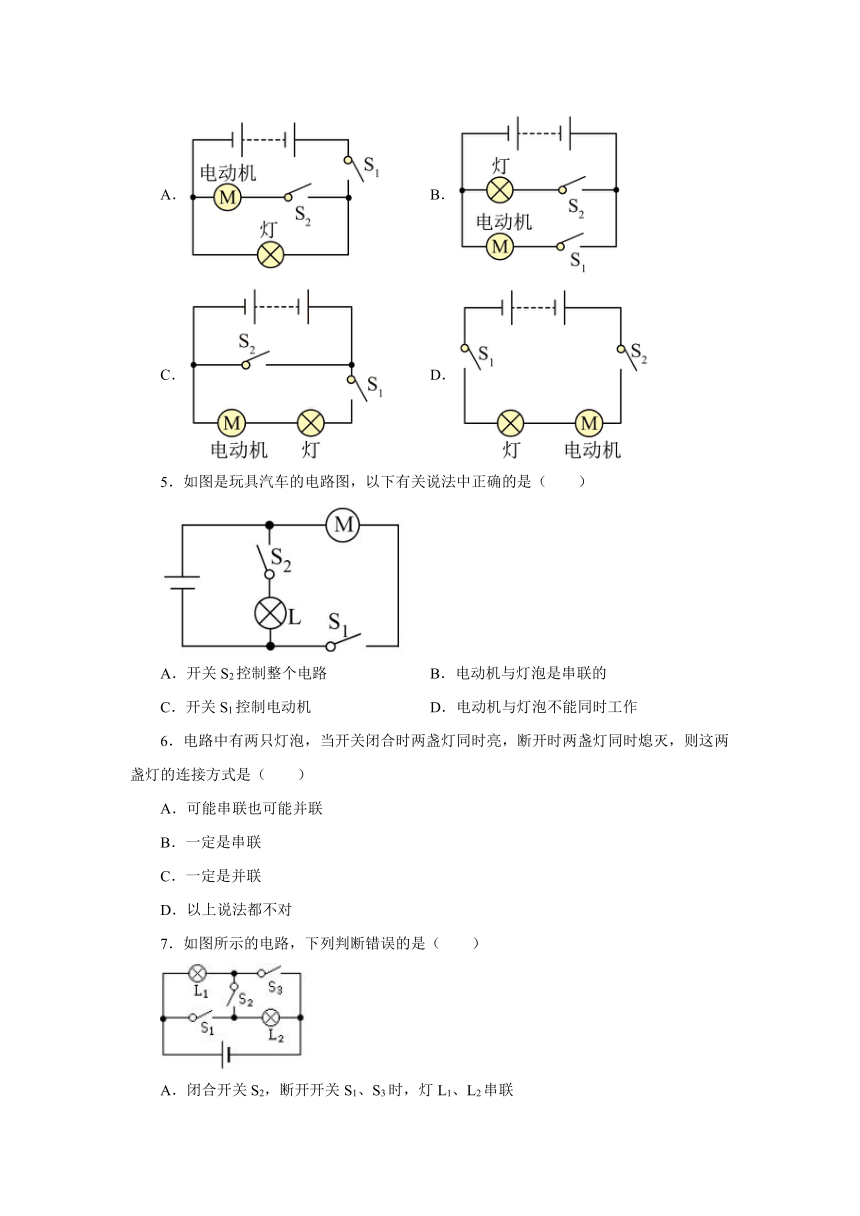

5．如图是玩具汽车的电路图，以下有关说法中正确的是（　　）
A．开关S2控制整个电路
B．电动机与灯泡是串联的
C．开关S1控制电动机
D．电动机与灯泡不能同时工作
6．电路中有两只灯泡，当开关闭合时两盏灯同时亮，断开时两盏灯同时熄灭，则这两盏灯的连接方式是（　　）
A．可能串联也可能并联
B．一定是串联
C．一定是并联
D．以上说法都不对

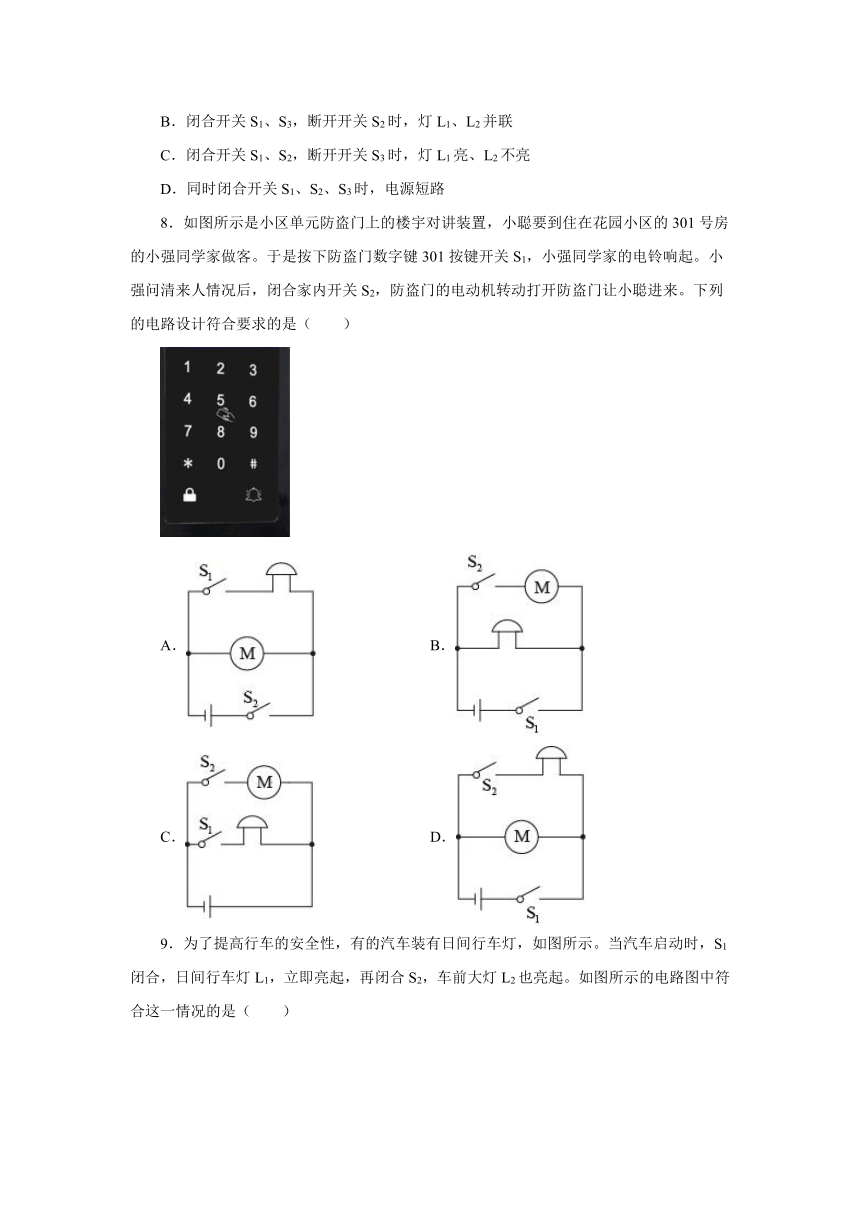

7．如图所示的电路，下列判断错误的是（　　）
A．闭合开关S2，断开开关S1、S3时，灯L1、L2串联
B．闭合开关S1、S3，断开开关S2时，灯L1、L2并联
C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮
D．同时闭合开关S1、S2、S3时，电源短路
8．如图所示是小区单元防盗门上的楼宇对讲装置，小聪要到住在花园小区的301号房的小强同学家做客。于是按下防盗门数字键301按键开关S1，小强同学家的电铃响起。小强问清来人情况后，闭合家内开关S2，防盗门的电动机转动打开防盗门让小聪进来。下列的电路设计符合要求的是（　　）
A．
B．
C．
D．

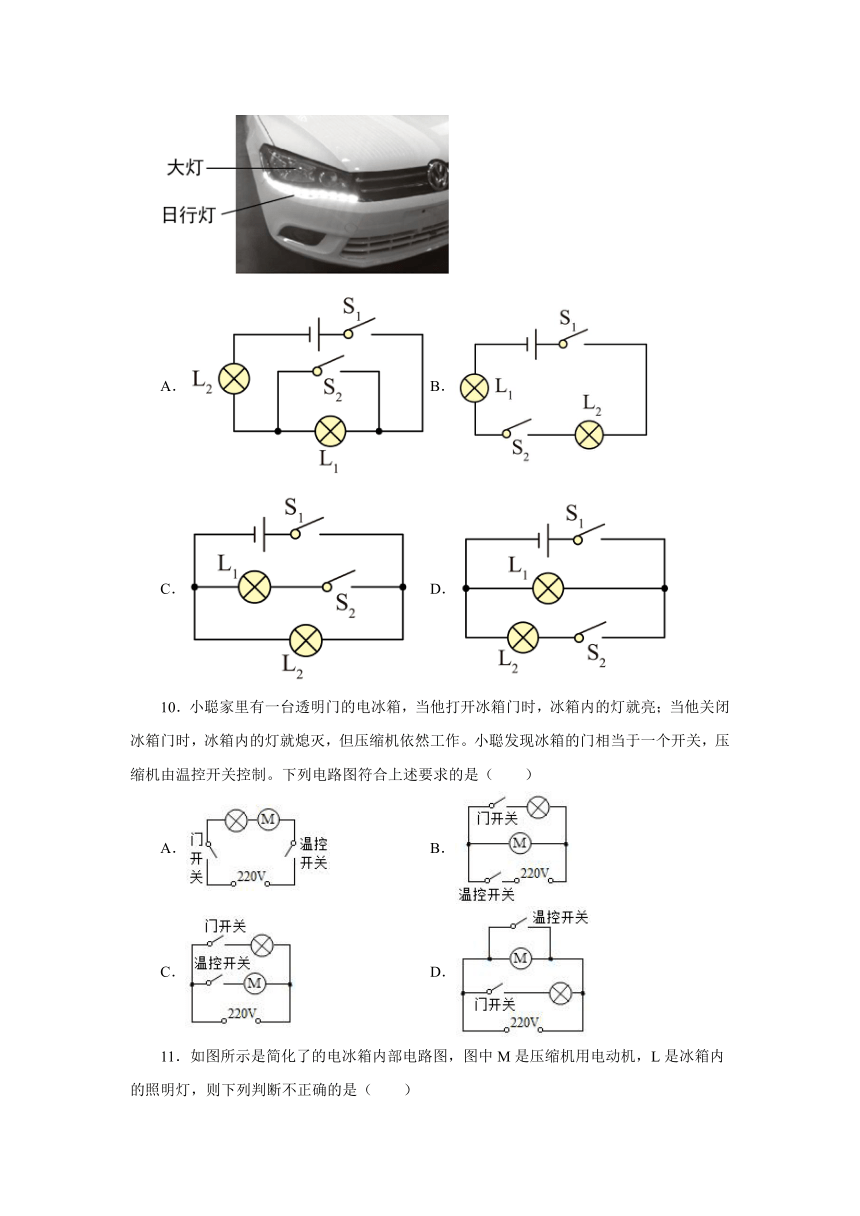

9．为了提高行车的安全性，有的汽车装有日间行车灯，如图所示。当汽车启动时，S1闭合，日间行车灯L1，立即亮起，再闭合S2，车前大灯L2也亮起。如图所示的电路图中符合这一情况的是（　　）
A．
B．
C．
D．
10．小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。小聪发现冰箱的门相当于一个开关，压缩机由温控开关控制。下列电路图符合上述要求的是（　　）
A．
B．
C．
D．
11．如图所示是简化了的电冰箱内部电路图，图中M是压缩机用电动机，L是冰箱内的照明灯，则下列判断不正确的是（　　）
A．冰箱门打开时，S2断开，L与M并联
B．冰箱门打开时，S1闭合，L与M并联
C．冰箱门关上时，S1就自动断开
D．冰箱内温度降到设定的温度时，开关S2就自动断开
12．目前，我国的无人机技术已处于国际领先水平。如图所示的无人机，当开关S1闭合时指示灯亮起，再闭合S2时电动机启动，无人机起飞。下列电路设计符合要求的是（　　）
A．
B．
C．
D．
13．为了节约电能，人们设计出一种由声控开关和光控开关共同控制楼道电灯的电路，要求只有当这两个开关都闭合（即夜晚有人经过发声）时，灯才亮。下图中符合这一要求的电路图是（
）
A．
B．
C．
D．
14．玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（　　）
A．
B．
C．
D．
15．公交车后门左右扶杆上均装有一个红色按钮，如图所示，每个按钮相当于一个开关。当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车，下列电路图能实现上述目标的是（　　）
A．
B．
C．
D．
16．在击剑比赛中，当甲方的剑击中乙方的导电服时，相当于闭合开关，乙方的指示灯就会亮；当乙方的剑击中甲方时，相当于闭合开关
，甲方的指示灯就会亮；双方同时击中对方时，双方的指示灯都亮。下列四个选项图中符合这种原理的电路是（　　）
A．
B．
C．
D．
17．某小区门口有一台自动售水机，既可以通过刷卡闭合“感应开关S1”，接通供水电机取水；也可以通过投币闭合“投币开关S2”，接通供水电机取水；光线较暗时“光控开关S3”自动闭合，接通灯泡提供照明。如图所示的简化电路中，符合要求的是（　　）
A．
B．
C．
D．
18．如图所示的电蚊拍，具有灭蚊和照明的功能。当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电的同时起到灭蚊和照明作用。下面所示的四个电路设计中符合这种要求的是（　　）
A．
B．
C．
D．
二、填空题
19．如图所示电路中，
(1)要使灯泡L1、L2形成串联电路，则应闭合_______开关；
(2)要使灯泡L1、L2形成并联电路，则应闭合____________开关；
(3)在电路中同时闭合_______________开关是不允许的。
20．如图所示，要使灯L1、L2组成串联电路，则应闭合开关
______
，要使灯L1、L2组成并联电路，则应闭合开关
______
，绝对不能同时闭合开关
______
。
参考答案
1．C
2．C
3．C
4．A
5．C
6．A
7．C
8．C
9．D
10．C
11．A
12．C
13．B
14．C
15．B
16．D
17．B
18．C
19．、
、、
、、
20．S2
S1、S3
S1、S2
