第十三章电路初探专题训练—电路图与实物图相互转化 2021—2022学年苏科版九年级物理上册（word有答案）

第十三章
专题训练
电路图与实物图相互转化

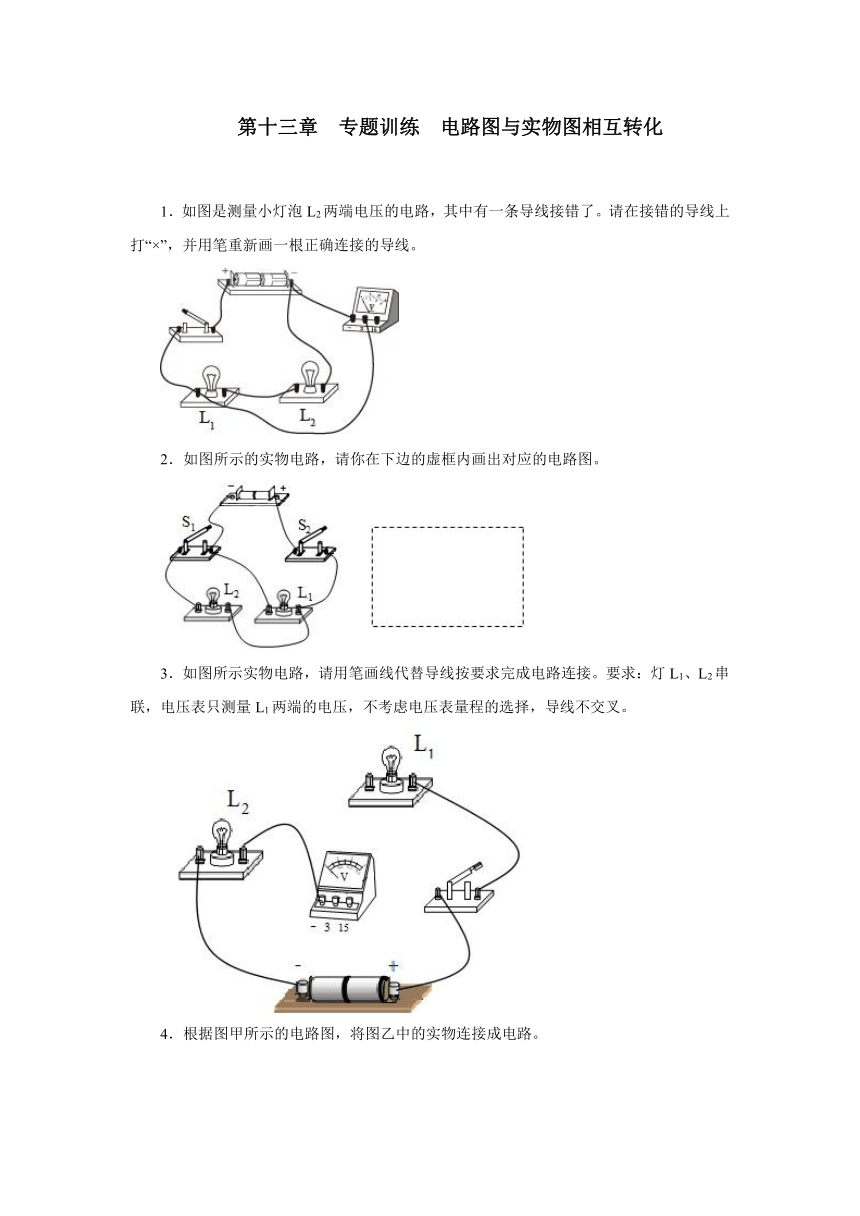

1．如图是测量小灯泡L2两端电压的电路，其中有一条导线接错了。请在接错的导线上打“×”，并用笔重新画一根正确连接的导线。
2．如图所示的实物电路，请你在下边的虚框内画出对应的电路图。
3．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。

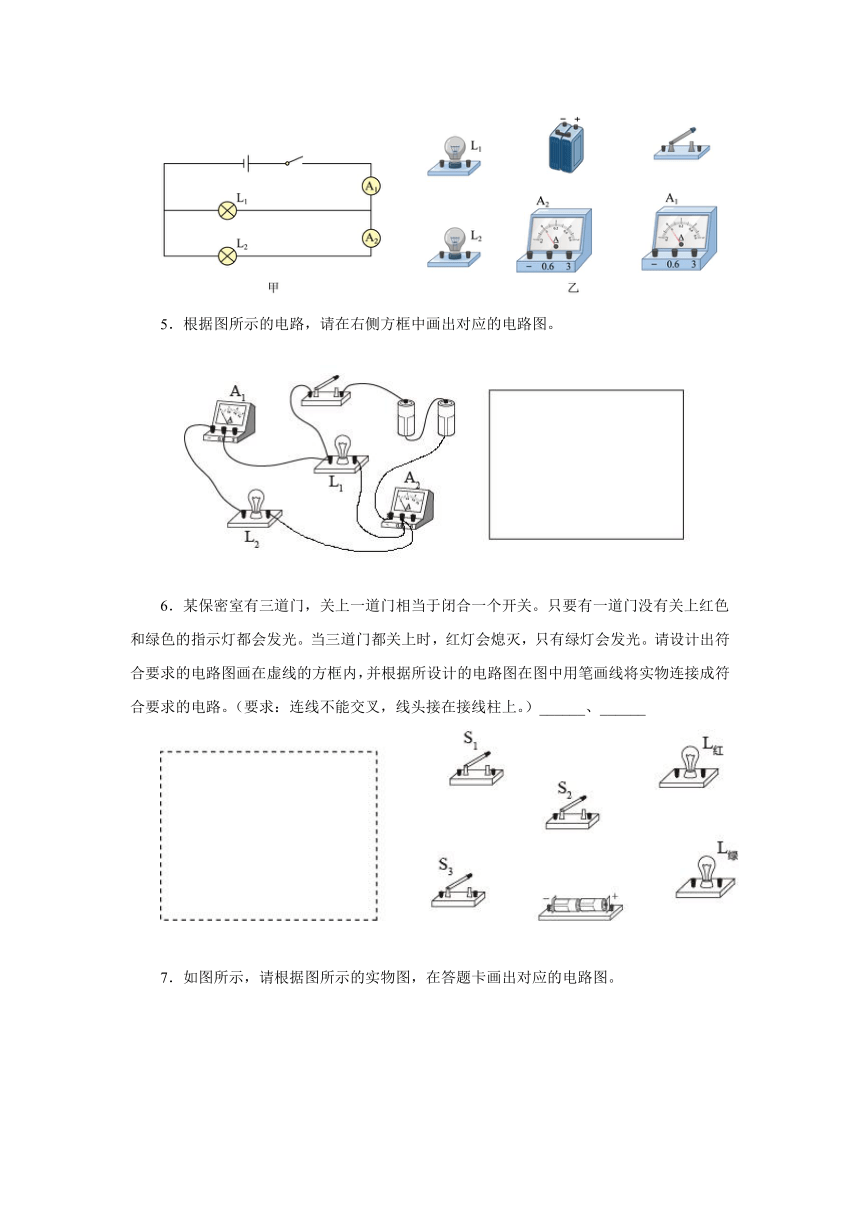

4．根据图甲所示的电路图，将图乙中的实物连接成电路。
5．根据图所示的电路，请在右侧方框中画出对应的电路图。
6．某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）______、______

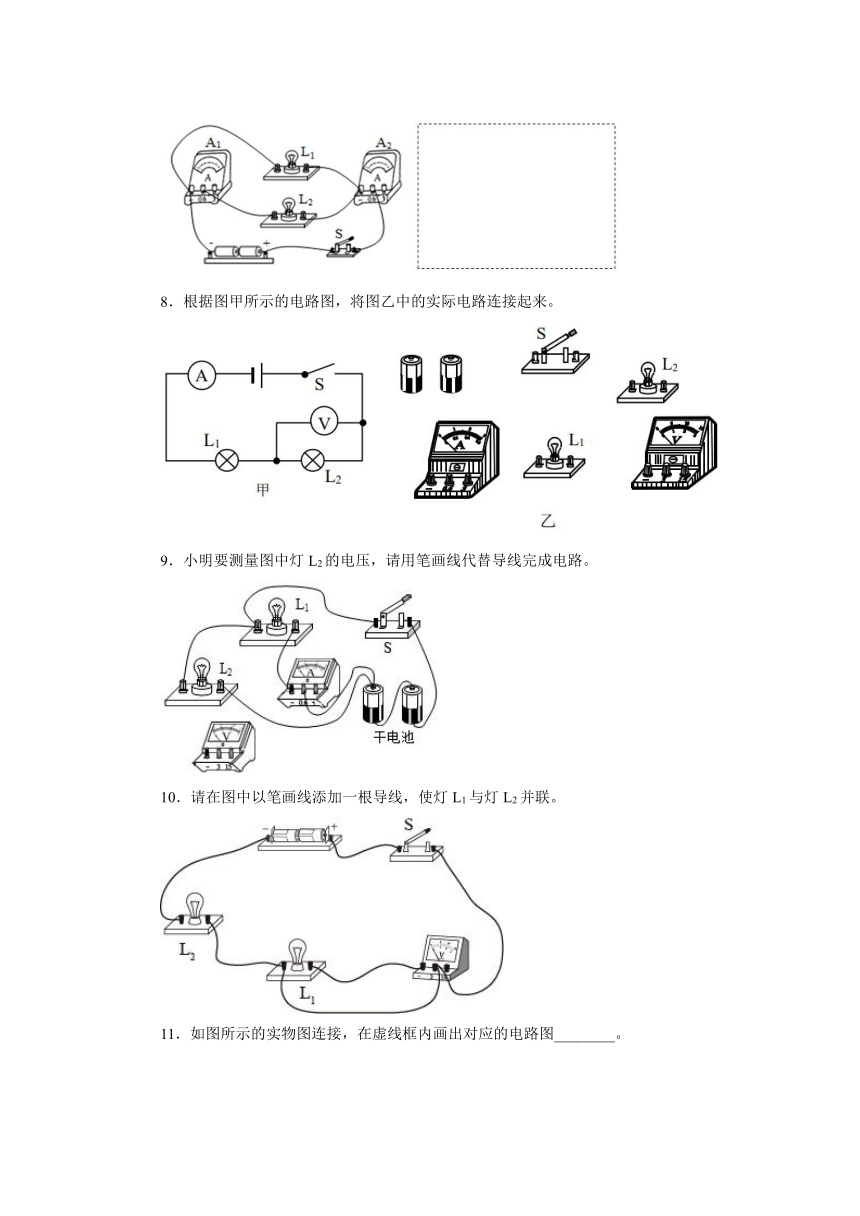

7．如图所示，请根据图所示的实物图，在答题卡画出对应的电路图。
8．根据图甲所示的电路图，将图乙中的实际电路连接起来。
9．小明要测量图中灯L2的电压，请用笔画线代替导线完成电路。
10．请在图中以笔画线添加一根导线，使灯L1与灯L2并联。
11．如图所示的实物图连接，在虚线框内画出对应的电路图________。

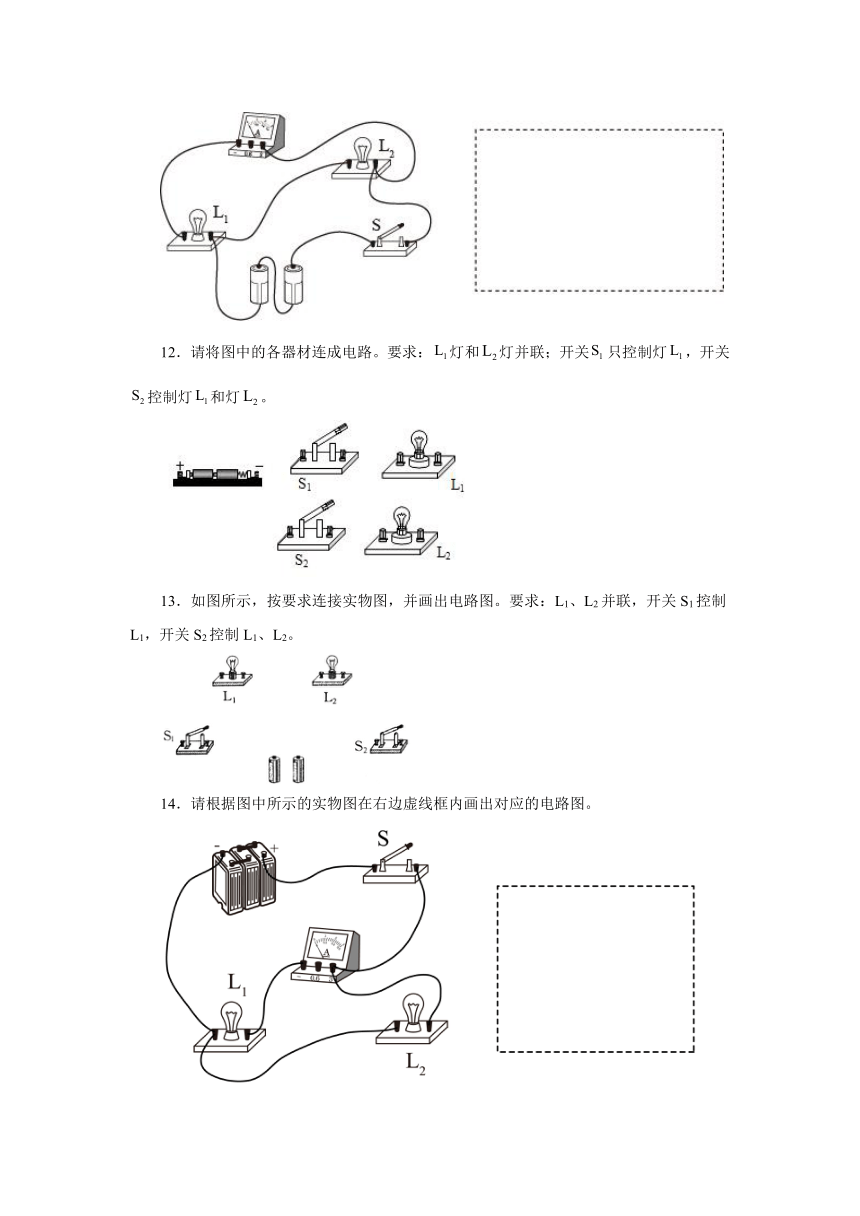

12．请将图中的各器材连成电路。要求：灯和灯并联；开关只控制灯，开关控制灯和灯。
13．如图所示，按要求连接实物图，并画出电路图。要求：L1、L2并联，开关S1控制L1，开关S2控制L1、L2。
14．请根据图中所示的实物图在右边虚线框内画出对应的电路图。
15．如图所示，根据实物图画出电路图；
16．根据图甲所示电路图，将图乙连接完整（要求：导线不允许交叉）
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．见解析
12．
13．
14．
15．
16．
