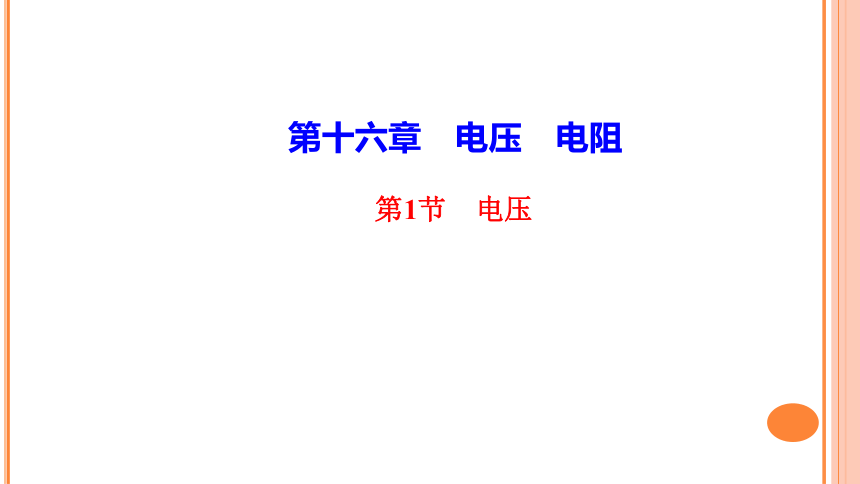

第十六章　电压　电阻
第1节　电压
知识点1
电压
电压
电源
U
1.

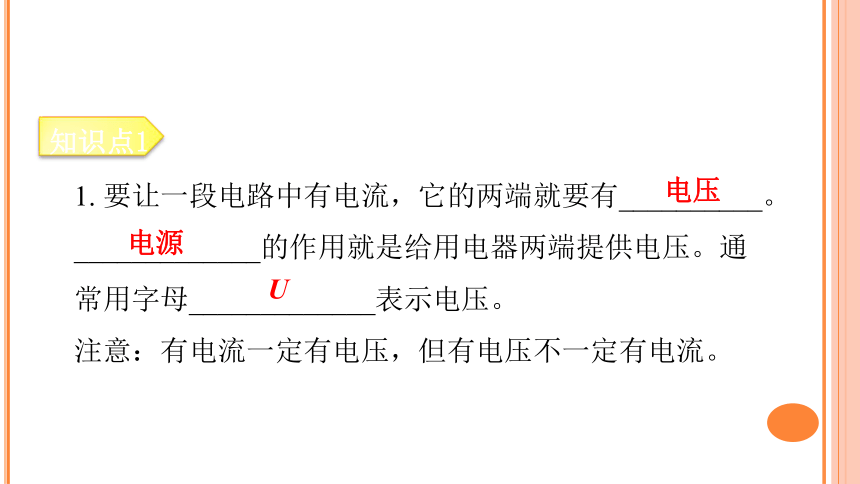

要让一段电路中有电流，它的两端就要有__________。_____________的作用就是给用电器两端提供电压。通常用字母_____________表示电压。
注意：有电流一定有电压，但有电压不一定有电流。

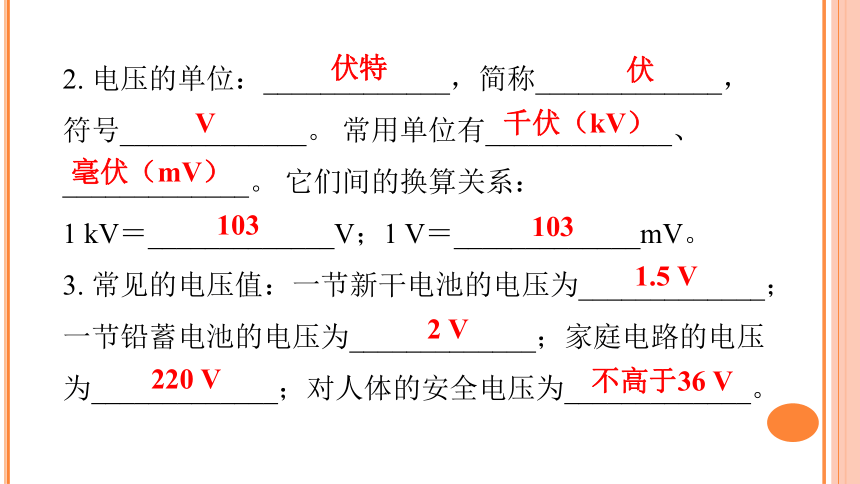

2.
电压的单位：_____________，简称_____________，符号_____________。
常用单位有_____________、_____________。
它们间的换算关系：
1
kV＝_____________V；1
V＝_____________mV。
3.
常见的电压值：一节新干电池的电压为_____________；一节铅蓄电池的电压为_____________；家庭电路的电压为_____________；对人体的安全电压为_____________。
伏特
伏
V
千伏（kV）
毫伏（mV）
103
103
1.5
V
2
V
220
V
不高于36
V
调零
分度值
并联
知识点2
电压表
4.

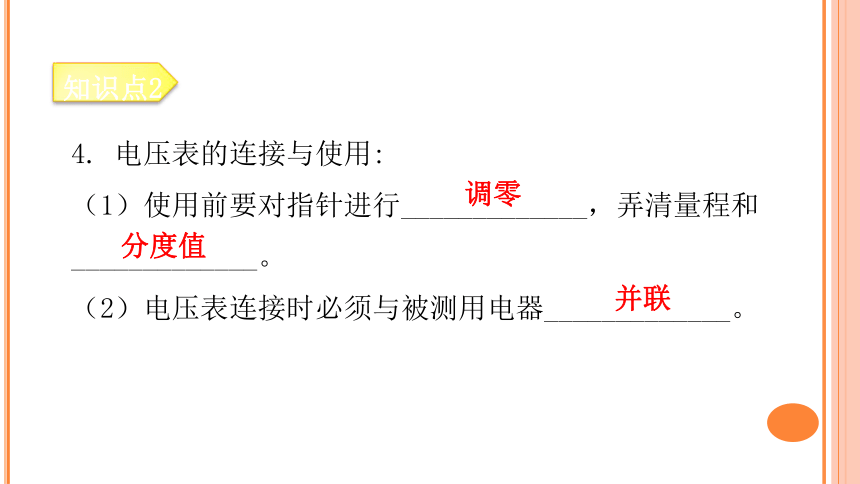

电压表的连接与使用:
（1）使用前要对指针进行_____________，弄清量程和_____________。
（2）电压表连接时必须与被测用电器_____________。
量程
试触法

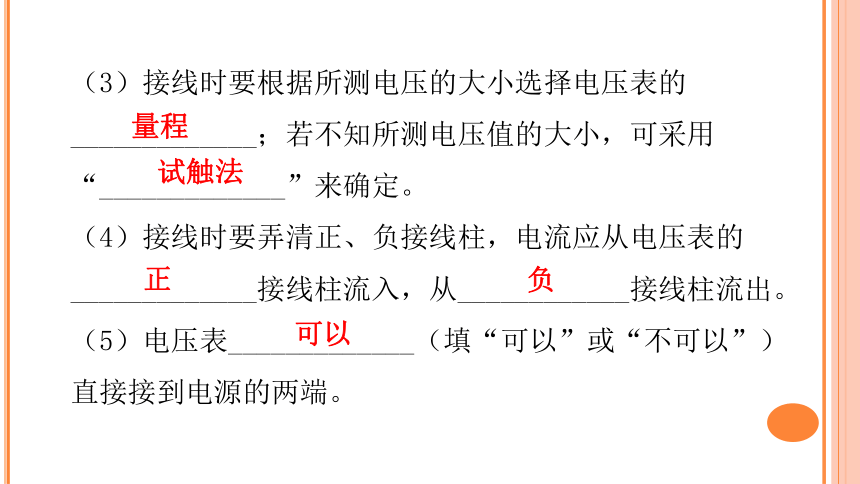

（3）接线时要根据所测电压的大小选择电压表的_____________；若不知所测电压值的大小，可采用“_____________”来确定。
（4）接线时要弄清正、负接线柱，电流应从电压表的_____________接线柱流入，从____________接线柱流出。
（5）电压表_____________（填“可以”或“不可以”）直接接到电源的两端。
正
负
可以

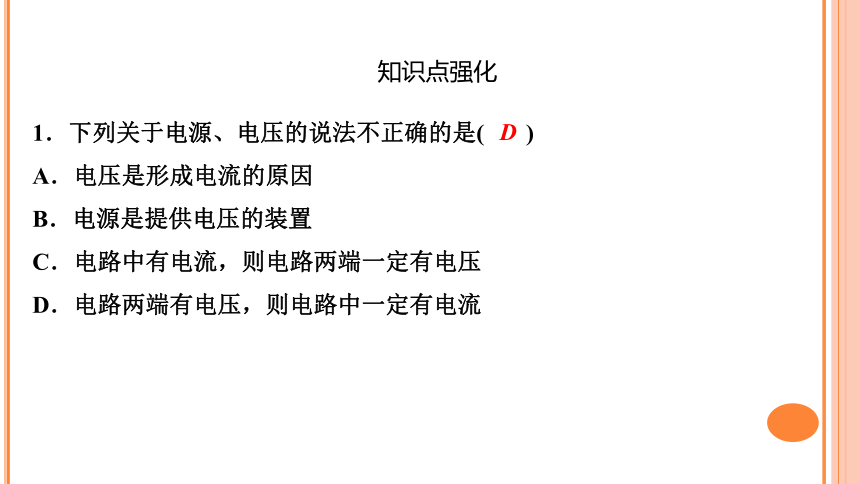

1．下列关于电源、电压的说法不正确的是(
)
A．电压是形成电流的原因
B．电源是提供电压的装置
C．电路中有电流，则电路两端一定有电压
D．电路两端有电压，则电路中一定有电流
D
知识点强化

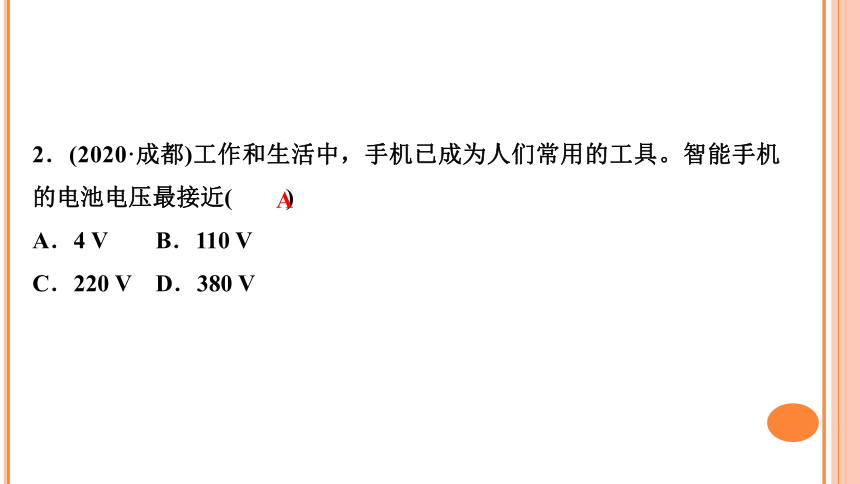

2．(2020·成都)工作和生活中，手机已成为人们常用的工具。智能手机的电池电压最接近(
)
A．4
V
B．110
V
C．220
V
D．380
V
A

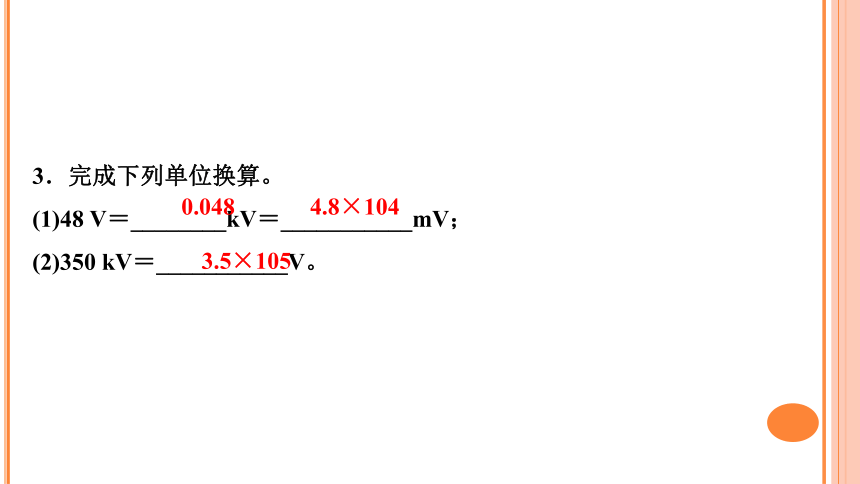

3．完成下列单位换算。
(1)48
V＝________kV＝___________mV；
(2)350
kV＝___________V。
0.048
4.8×104
3.5×105

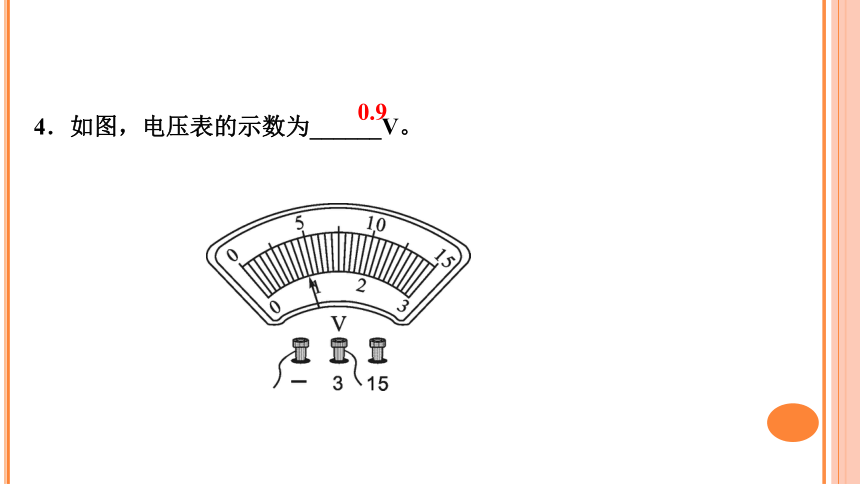

4．如图，电压表的示数为______V。
0.9
5．(原创题)李明同学用有“0～3
V”和“0～15
V”两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，在用“0～15
V”量程试触时，指针位置如图所示，则下一步的实验操作应该是(
)
A．直接接入c接线柱，然后读数
B．直接接入b接线柱，然后读数
C．断开开关，接入b接线柱，闭合开关后读数
D．断开开关，接入c接线柱，闭合开关后读数
C
6．下列电路图中电表的使用正确的是(
)
C
7．(2021·盐城期中)如图所示，闭合开关后，电压表测量的是(
)
A.L1和电源两端电压
B．L2两端的电压
C．电源电压
D．L1两端的电压
D
8．(2021·广东期中)下列关于电压的说法正确的是(
)
A．电压是使自由电荷发生定向移动形成电流的原因
B．电压只能使自由电子发生定向移动
C．对人体的安全电压是36
V
D．在任何情况下，一节干电池的电压都是1.5
V
A
9．如图所示是小明同学测量小灯泡L1两端电压的电路，图中有一根导线接错了，接错的导线是(
)
A．导线1
B．导线2
C．导线3
D．导线4
C
10．(2020·内江)若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现(
)
A．电流表指针明显偏转
B．小灯泡发光
C．电压表指针明显偏转
D．电池被烧坏
C
11．用电压表测电路中的电压，一位同学接入电路的是“0～3
V”这个量程，而另一位同学却按照“0～15
V”的量程读成了7
V，那么实际测量的电压应该是(
)
A．1.4
V
B．3.5
V
C．7
V
D．14
V
A
12．(2021·重庆期末)在下面的电路中，闭合开关S，下列说法正确的是(
)
A．电压表测量的是L1的电压
B．电压表测量的是电源电压
C．如果L2比L1亮，说明通过L2的电流比L1大
D．用一根导线接在L2的两端，L1和L2都不发光
B
13．如图所示的电路中a、b是电表，闭合开关后要使两电灯都发光，则(
)
A．a、b都是电流表
B．a、b都是电压表
C．a是电流表，b是电压表
D．a是电压表，b是电流表
D
14．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转情况可知：锌片是盐水电池的____(选填“正”或“负”)极，电池的电压是____V。
负
0.6
15．(易错题)灯L1与L2串联，先用电压表测出L1两端的电压，如图所示。再测L2两端电压时，只将电压表接A的一端改接在C处，这种接法_________(选填“正确”或“不正确”)，理由是
__________________________________。
不正确
电压表的正、负接线柱接反了
16．一位同学用灯泡L1和L2组成了串联电路，他连接的电路如图所示。
(1)闭合开关，观察到的现象是____________________________________。
(2)请你在实物图中只改动一根导线，使电压表能够测出L1两端电压，并在虚线框内画出电路图。(要求：在需要改动的导线上打“×”，用笔将改动后的导线画出，导线不许交叉)
解：如图所示
灯泡L1、L2发光，电压表的指针反偏
(3)在(2)中测L1两端电压时，若两灯都不亮，但电压表有示数，其故障可能是_____________。
灯L1断路
17．如图所示，当开关S闭合后，要使灯L1、L2并联，甲表是__________、乙表是__________。(前两空均选填“电流表”或“电压表”)。若甲、乙两个表调换位置，闭合开关S后，仍能继续发光的是灯______，另一只灯不能发光的原因是___________。
电压表
电流表
灯L2短路
L1
